Hướng dẫn cách đi ống đồng máy lạnh âm tường đúng kỹ thuật

Cách đi ống đồng máy lạnh âm tường đúng kỹ thuật cần được tính toán từ vị trí dàn lạnh, dàn nóng đến đường thoát nước và nguồn điện. Thi công đúng ngay từ giai đoạn xây dựng giúp đường ống gọn hơn, hạn chế phải đục phá tường về sau và thuận tiện cho việc bảo trì.

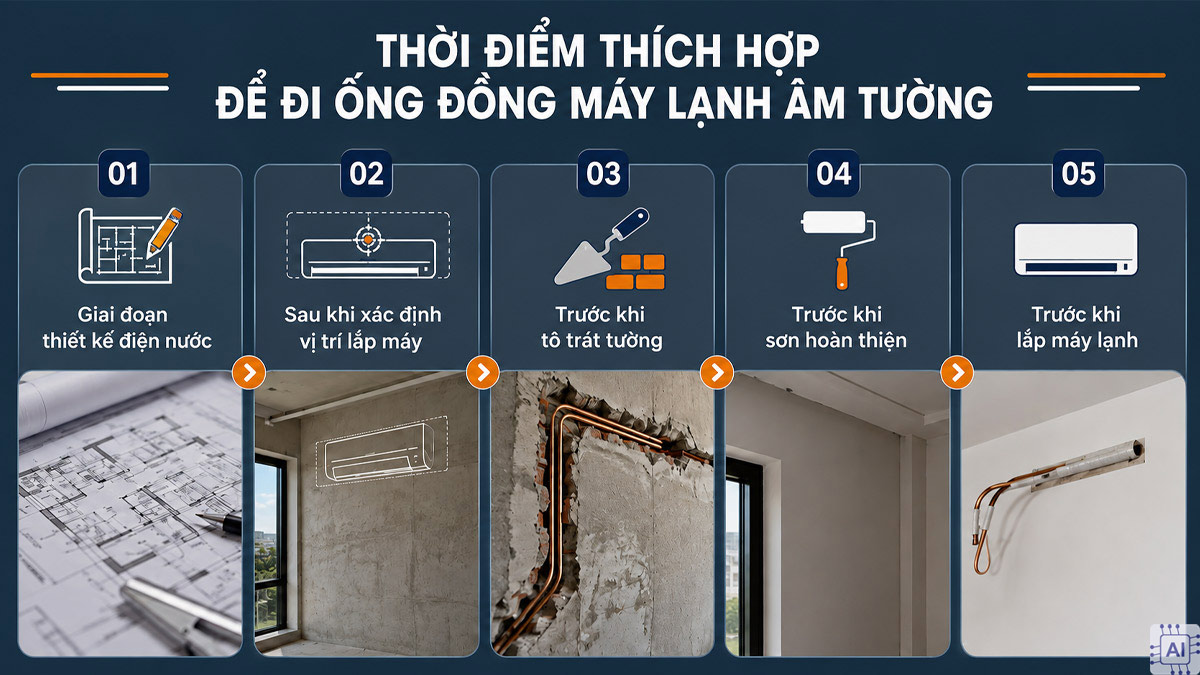

Thời điểm để thực hiện cách đi ống đồng máy lạnh âm tường

Nếu đang xây hoặc sửa nhà, nên lên phương án cách đi ống đồng máy lạnh âm tường trước khi hoàn thiện tường. Thời điểm phù hợp thường gồm:

• Giai đoạn thiết kế điện nước: Xác định trước vị trí dàn lạnh, dàn nóng, đường điện và đường thoát nước.
• Sau khi xác định vị trí lắp máy: Chọn đúng công suất và model dự kiến để xác định kích thước ống đồng theo tài liệu kỹ thuật của máy.
• Trước khi tô trát tường: Đây là thời điểm thuận tiện để tạo rãnh, đặt ống và cố định đường đi.
• Trước khi sơn hoàn thiện: Hoàn tất việc trám vá và kiểm tra đường ống trước khi sơn giúp hạn chế phải sửa lại bề mặt.
• Trước khi lắp máy lạnh: Đường ống âm tường nên được nghiệm thu và bảo vệ đầu ống trước khi chờ đến ngày lắp thiết bị.

Nếu chưa quyết định chính xác model máy lạnh, không nên tự chọn kích thước ống chỉ dựa trên công suất HP. Thông số giữa các model có thể khác nhau, nên ưu tiên tài liệu kỹ thuật của nhà sản xuất.

Cách đi ống đồng máy lạnh âm tường chuẩn kỹ thuật

Để hạn chế rò rỉ và tránh phải đục tường sửa chữa sau khi hoàn thiện, cách đi ống đồng máy lạnh âm tường nên được thực hiện theo đúng thứ tự từ khảo sát, lắp đặt, kiểm tra độ kín đến trám vá và hoàn thiện.

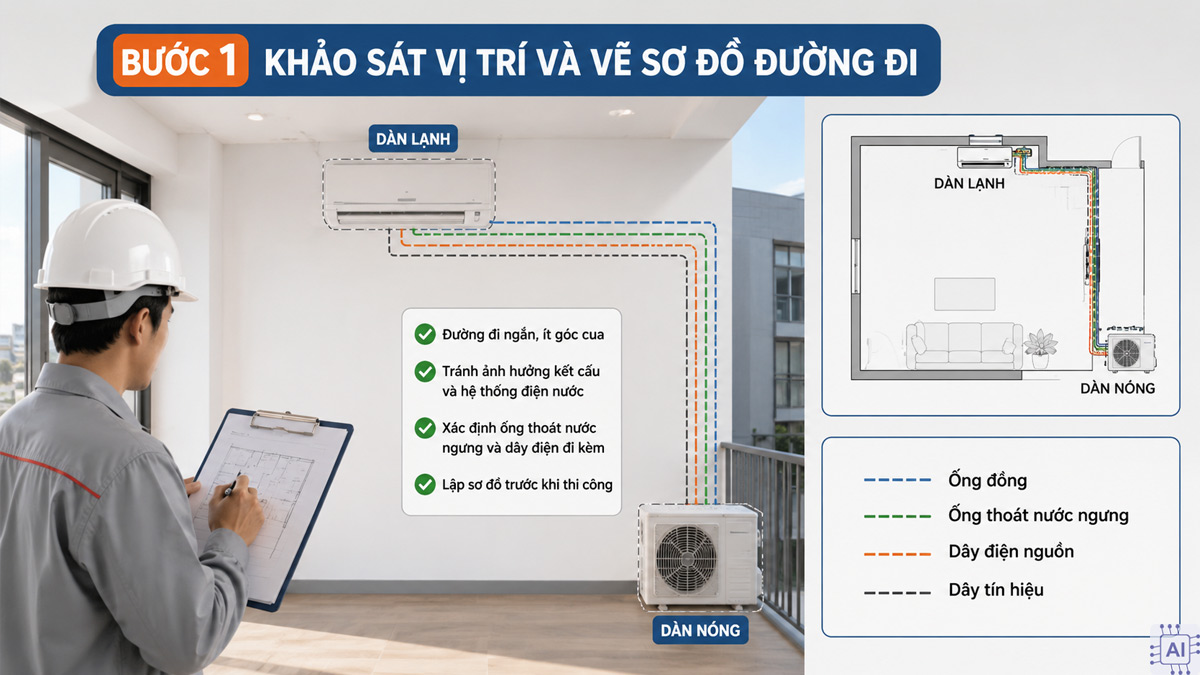

Bước 1: Khảo sát vị trí và vẽ sơ đồ đường đi

Trước khi đục tường, kỹ thuật viên cần xác định vị trí dàn lạnh, dàn nóng và tuyến ống kết nối giữa hai thiết bị. Đường đi nên được thiết kế ngắn, ít góc cua và tránh những vị trí có nguy cơ ảnh hưởng đến kết cấu hoặc hệ thống điện nước có sẵn.

Đồng thời, cần xác định vị trí ống thoát nước ngưng và dây điện đi kèm. Việc lập sơ đồ trước giúp hạn chế thay đổi tuyến ống khi công trình đã hoàn thiện.

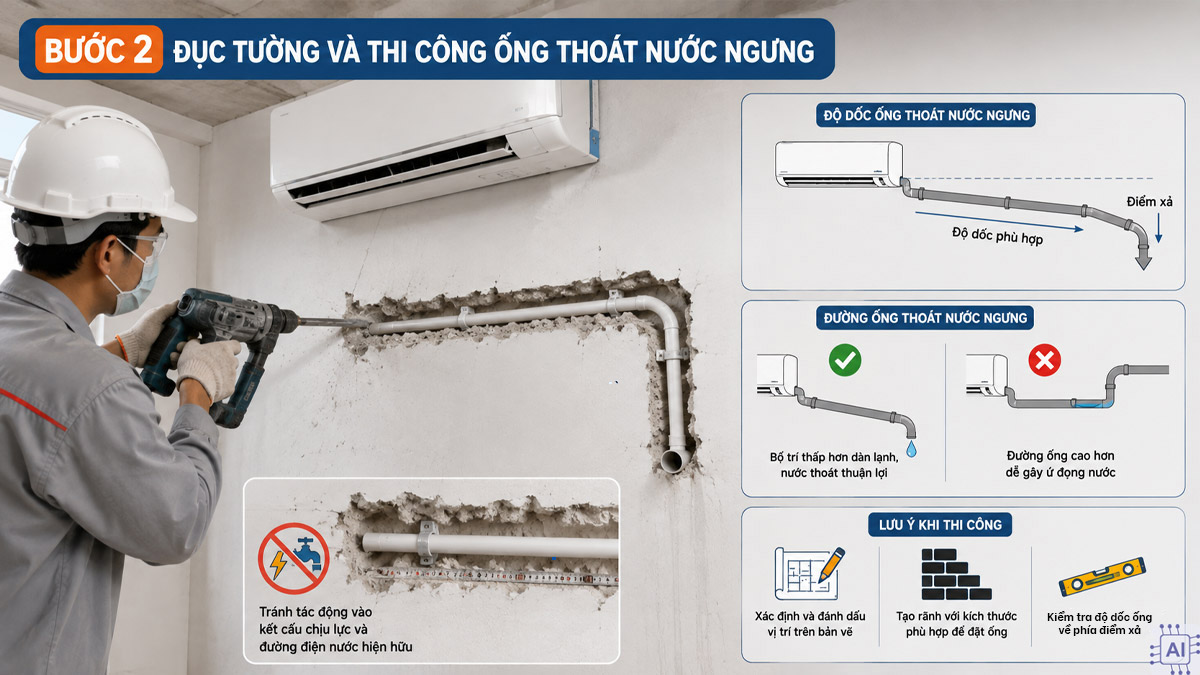

Bước 2: Đục tường và thi công ống thoát nước ngưng

Sau khi xác định tuyến, thợ tiến hành tạo rãnh với kích thước phù hợp để đặt hệ thống ống. Đường ống thoát nước ngưng cần được bố trí để nước có thể thoát thuận lợi, tránh tạo điểm đọng nước.

Đường thoát nước nên có độ dốc phù hợp về phía điểm xả. Một số hướng dẫn lắp đặt điều hòa cũng khuyến nghị đường ống xả phải được bố trí thấp hơn dàn lạnh để hạn chế tình trạng nước bị ứ đọng.

Trong quá trình đục tường, cần tránh tác động vào kết cấu chịu lực và các đường điện nước hiện hữu. Với công trình mới, vị trí đường ống nên được đánh dấu trên bản vẽ để thuận tiện cho việc sửa chữa về sau.

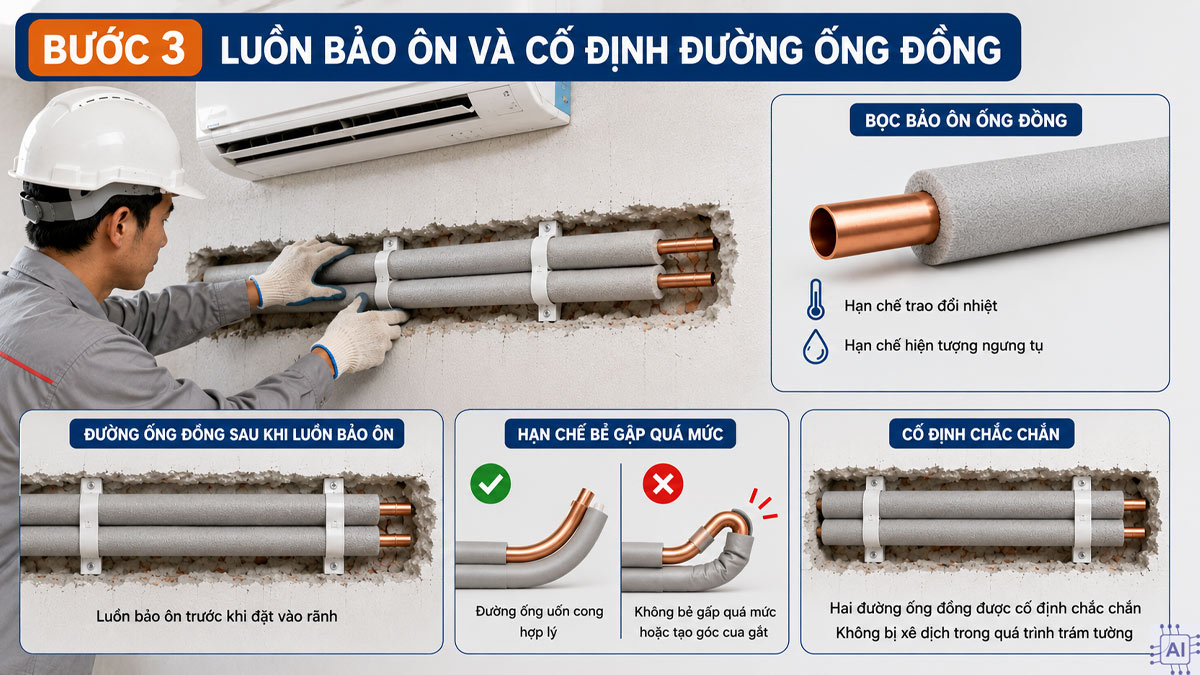

Bước 3: Luồn bảo ôn và cố định đường ống đồng

Ống đồng cần được bọc bảo ôn phù hợp trước khi đặt vào rãnh. Lớp bảo ôn giúp hạn chế trao đổi nhiệt và hiện tượng ngưng tụ trên bề mặt đường ống.

Khi đặt ống, cần hạn chế bẻ gập quá mức hoặc tạo các góc cua không cần thiết. Hai đường ống đồng nên được cố định chắc chắn để không bị xê dịch trong quá trình trám tường.

Kích thước ống đồng phải được chọn theo model và công suất máy. Một số kích thước phổ biến trên thị trường gồm Ø6.35, Ø9.52, Ø12.7, Ø15.88 và Ø19.05 mm. Tuy nhiên, đây chỉ là các kích thước phổ biến, không nên dùng bảng quy đổi chung để thay thế thông số do nhà sản xuất cung cấp.

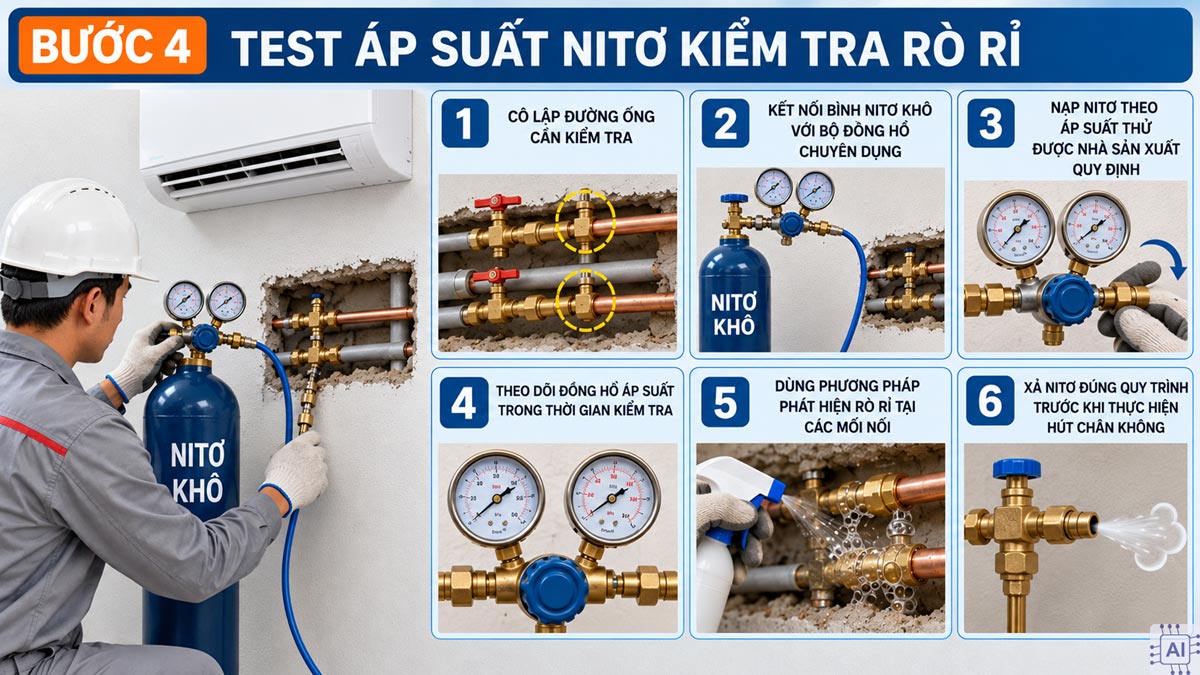

Bước 4: Cách test áp suất nitơ kiểm tra rò rỉ

Kiểm tra kín đường ống bằng nitơ là công đoạn kỹ thuật nhằm phát hiện khả năng rò rỉ trước khi hoàn thiện và nạp môi chất. Tuy nhiên, áp suất thử cụ thể phải tuân theo tài liệu kỹ thuật của model điều hòa và thiết bị đo chuyên dụng, không nên áp dụng một mức áp suất cố định cho mọi máy.

Quy trình cơ bản gồm:

• Cô lập đường ống cần kiểm tra.
• Kết nối bình nitơ khô với bộ đồng hồ chuyên dụng.
• Nạp nitơ theo áp suất thử được nhà sản xuất quy định.
• Theo dõi đồng hồ áp suất trong thời gian kiểm tra.
• Dùng phương pháp phát hiện rò rỉ phù hợp tại các mối nối.
• Xả nitơ đúng quy trình trước khi thực hiện hút chân không.

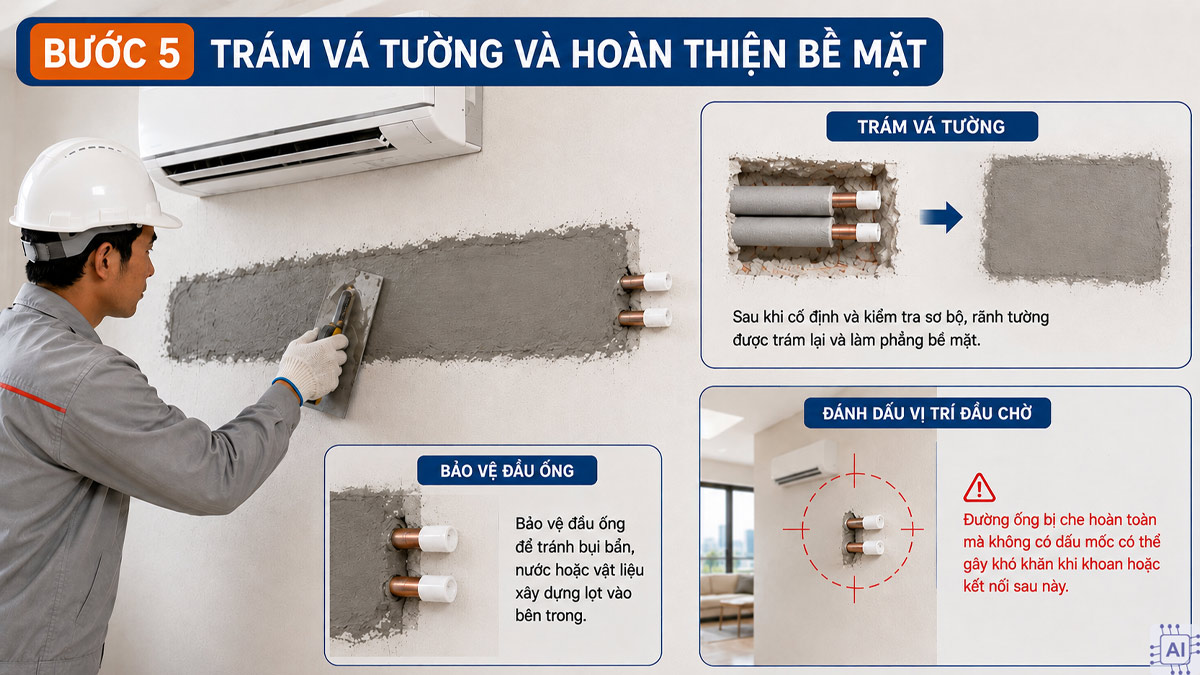

Bước 5: Trám vá tường và hoàn thiện bề mặt

Sau khi đường ống được cố định và kiểm tra sơ bộ, rãnh tường có thể được trám lại. Phần đầu ống nên được bảo vệ để tránh bụi bẩn, nước hoặc vật liệu xây dựng lọt vào bên trong.

Trước khi hoàn thiện, cần đánh dấu vị trí đầu chờ của đường ống để kỹ thuật viên dễ xác định khi lắp máy. Nếu đường ống bị che hoàn toàn mà không có dấu mốc, việc khoan hoặc kết nối sau này có thể khó khăn hơn.

Không nên trám kín đường ống khi chưa hoàn tất các bước kiểm tra cần thiết. Với hệ thống điều hòa, công đoạn hút chân không là yêu cầu quan trọng trước khi đưa hệ thống vào vận hành.

[Product_Listing categoryid="1973" propertyid="" customlink="https://cellphones.com.vn/may-lanh/inverter.html" title="Danh sách máy lạnh Inverter đang được quan tâm nhiều tại CellphoneS"]

Tiêu chuẩn chọn vật tư và kích thước ống đồng âm tường

Việc chọn vật tư không nên chỉ dựa vào giá thành. Đường ống được chôn trong tường sẽ khó thay thế sau khi hoàn thiện, do đó cần ưu tiên vật liệu phù hợp với model máy và điều kiện thi công.

Bảng tra kích thước ống đồng theo công suất máy lạnh

Bảng dưới đây mang tính tham khảo theo các kích thước phổ biến trên thị trường. Khi thi công thực tế, cần đối chiếu catalogue của đúng model máy lạnh.

Công suất máy lạnh	Kích thước ống phổ biến tham khảo
1 HP (~9.000 BTU)	Ø6.35 / Ø9.52-10 mm
1.5 HP (~12.000 BTU)	Ø6.35 / Ø9.52-12.7 mm
2 HP (~18.000 BTU)	Ø6.35-7.94 / Ø12.7 mm
2.5 HP (~24.000 BTU)	Ø7.94 / Ø15.88 mm
3 HP trở lên	Tùy model, cần đối chiếu tài liệu kỹ thuật

Kích thước thực tế có thể thay đổi giữa các dòng máy. Chẳng hạn, tài liệu tham khảo thị trường ghi nhận máy 1 HP thường dùng cặp Ø6 và Ø10 mm, trong khi máy 2.5 HP có thể dùng Ø6 và Ø16 mm.

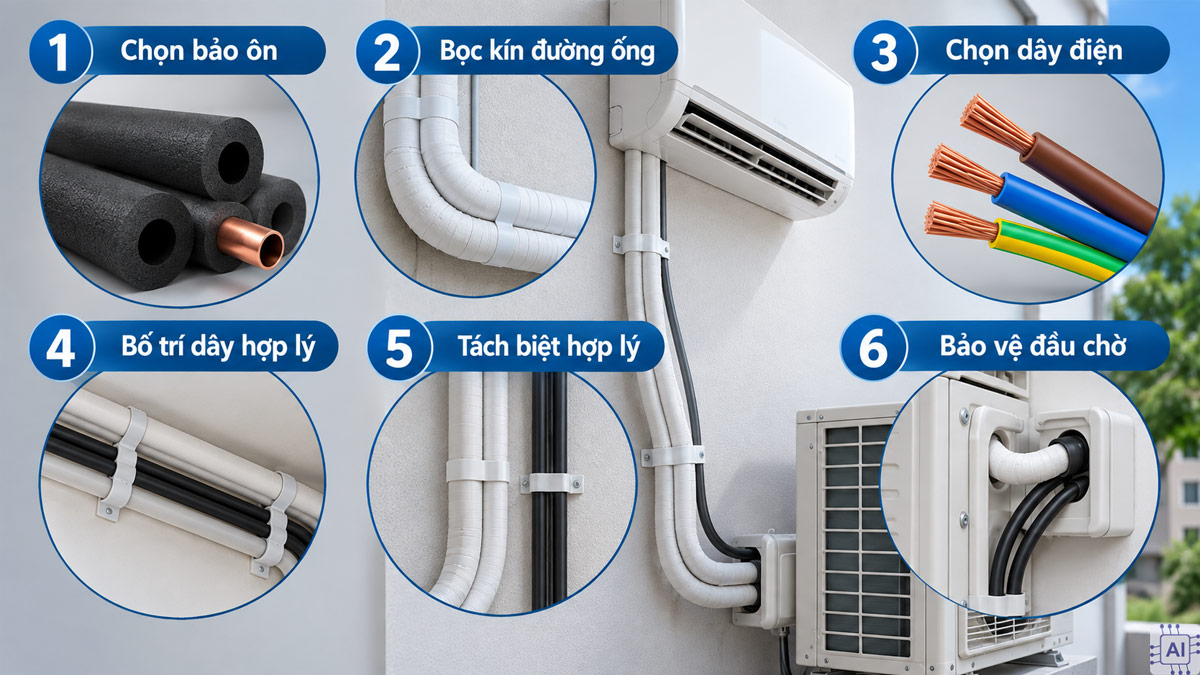

Tiêu chuẩn chọn bảo ôn và dây điện nguồn đi kèm

Khi thực hiện cách đi ống đồng máy lạnh âm tường, ngoài cặp ống dẫn môi chất còn cần tính đến bảo ôn, dây điện và ống thoát nước.

• Chọn bảo ôn: Sử dụng vật liệu cách nhiệt phù hợp với đường kính ống và điều kiện lắp đặt.
• Bọc kín đường ống: Hạn chế để các đoạn ống đồng tiếp xúc trực tiếp với môi trường bên ngoài.
• Chọn dây điện: Xác định tiết diện dây theo công suất, model và yêu cầu của nhà sản xuất.
• Bố trí dây hợp lý: Không để dây điện bị kéo căng hoặc đặt ở vị trí có nguy cơ bị vật liệu xây dựng làm hư hỏng.
• Tách biệt hợp lý: Bố trí đường ống và dây điện theo thiết kế kỹ thuật, tránh làm ảnh hưởng đến khả năng bảo trì.
• Bảo vệ đầu chờ: Che kín đầu ống trong thời gian chờ lắp máy để hạn chế bụi và hơi ẩm xâm nhập.

Checklist nghiệm thu chống thấm và rò rỉ gas

Trước khi đóng kín hoặc hoàn thiện tường, nên kiểm tra toàn bộ tuyến ống theo checklist sau:

Hạng mục	Nội dung cần kiểm tra	Kết quả
Tuyến ống	Đúng vị trí, không bị gập hoặc đè ép	Đạt
Ống đồng	Bao phủ đầy đủ, không rách hở	Đạt
Ống thoát nước	Có hướng thoát và độ dốc phù hợp	Đạt
Đầu chờ	Được bịt kín, không lọt bụi/nước	Đạt
Mối nối	Được kiểm tra rò rỉ	Đạt
Thử kín	Áp dụng đúng trình tự và yêu cầu kỹ thuật khi thực hiện.	Đạt
Hút chân không	Hoàn tất trước khi vận hành	Đạt
Chống thấm	Các vị trí xuyên tường được xử lý phù hợp	Đạt
Bề mặt tường	Không nứt, bong sau khi trám vá	Đạt

Việc hút chân không đặc biệt quan trọng với hệ thống điều hòa. Panasonic xác nhận đây là công đoạn bắt buộc khi lắp đặt để loại bỏ không khí, hơi nước và bụi bẩn bên trong đường ống.

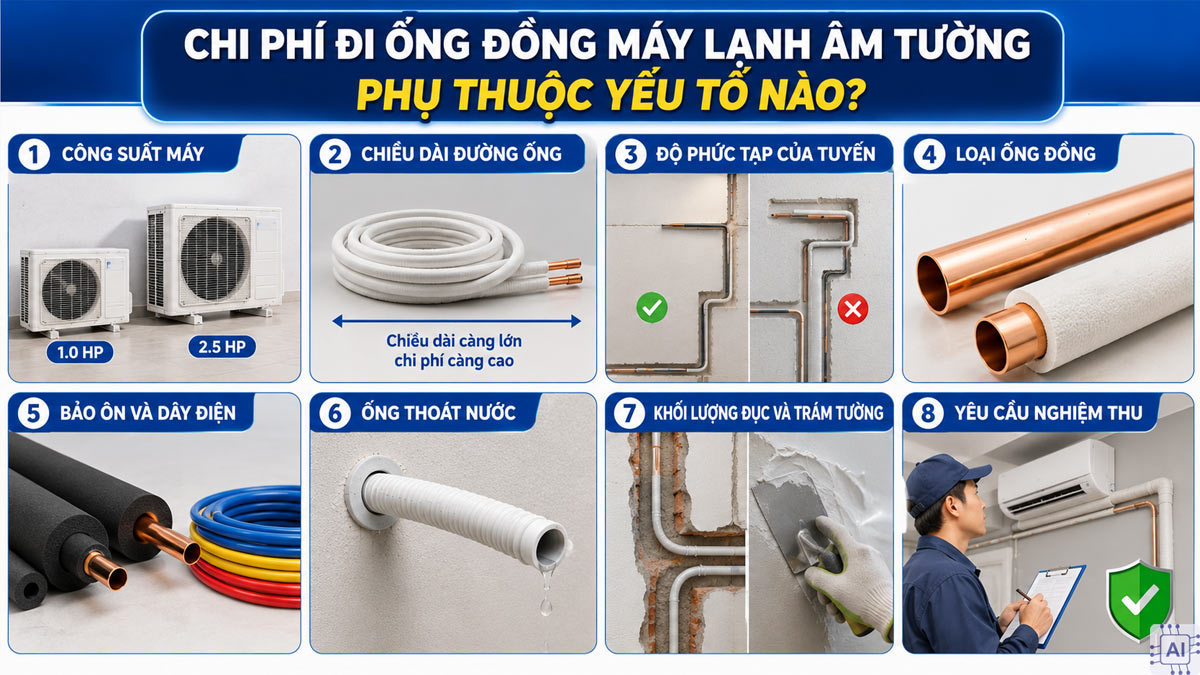

Chi phí đi ống đồng máy lạnh âm tường phụ thuộc yếu tố nào?

Chi phí thực hiện cách đi ống đồng máy lạnh âm tường không có một mức cố định. Các yếu tố dưới đây có tác động trực tiếp đến vấn đề này, bao gồm:

• Công suất máy: Máy công suất lớn thường yêu cầu cặp ống có đường kính lớn hơn.
• Chiều dài đường ống: Tuyến càng dài thì lượng vật tư và nhân công càng tăng.
• Độ phức tạp của tuyến: Nhiều góc cua, vị trí khó tiếp cận hoặc phải xuyên qua nhiều khu vực có thể làm tăng chi phí.
• Loại ống đồng: Độ dày, thương hiệu và nguồn gốc vật tư ảnh hưởng đến giá.
• Bảo ôn và dây điện: Đây là các hạng mục thường được tính cùng hoặc tách riêng trong báo giá.
• Ống thoát nước: Chiều dài và số lượng phụ kiện cũng ảnh hưởng tổng chi phí.
• Khối lượng đục và trám tường: Công trình mới thường thuận lợi hơn nhà đã hoàn thiện.
• Yêu cầu nghiệm thu: Các công đoạn kiểm tra kín, hút chân không hoặc xử lý phát sinh có thể được tính riêng tùy đơn vị.

Bảng báo giá chi phí thi công ống đồng âm tường

Mức giá trên thị trường có sự chênh lệch khá lớn tùy loại vật tư và phạm vi công việc. Một số đơn vị công bố mức khoảng 250.000 - 450.000 đồng/m cho gói thi công âm tường gồm vật tư và nhân công, trong khi các bảng giá khác có mức thấp hơn hoặc tách riêng chi phí vật tư, nhân công.

Hạng mục	Mức giá tham khảo	Đơn vị
Ống đồng + bảo ôn cho máy 1 HP	Khoảng 160.000 - 180.000	đồng/m
Ống đồng + bảo ôn cho máy 1.5 HP	Khoảng 170.000 - 210.000	đồng/m
Ống đồng + bảo ôn cho máy 2 HP	Khoảng 200.000 - 250.000	đồng/m
Ống đồng + bảo ôn cho máy 2.5 HP	Khoảng 220.000 - 290.000	đồng/m
Thi công âm tường trọn gói	Khoảng 250.000 - 450.000	đồng/m

Một số bảng giá công khai cũng ghi nhận chi phí thi công âm tường khoảng 300.000 - 350.000 đồng/m cho máy 1-1.5 HP và 350.000 - 450.000 đồng/m cho máy 2-2.5 HP.

Kết luận

Cách đi ống đồng máy lạnh âm tường cần được tính toán ngay từ giai đoạn xây dựng, từ vị trí dàn lạnh, dàn nóng đến đường thoát nước, dây điện và kích thước ống. Nếu thi công đúng quy trình, kiểm tra kín và hút chân không đầy đủ trước khi vận hành, hệ thống sẽ thuận tiện hơn cho việc sử dụng và bảo trì. Với công trình chưa có bản vẽ kỹ thuật, nên để đơn vị điện lạnh khảo sát trước khi đục tường và chôn đường ống.
