Nguyên lý hoạt động và cấu tạo tủ lạnh chi tiết hiện nay

Hiểu rõ cấu tạo tủ lạnh và cách nó vận hành không chỉ dành cho thợ sửa chữa. Kiến thức này giúp bạn sử dụng thiết bị bền bỉ hơn, tránh bị hét giá khi cần bảo dưỡng. Sforum sẽ cùng bạn khám phá về cấu tạo và cách hoạt động của tủ lạnh trong bài viết này.

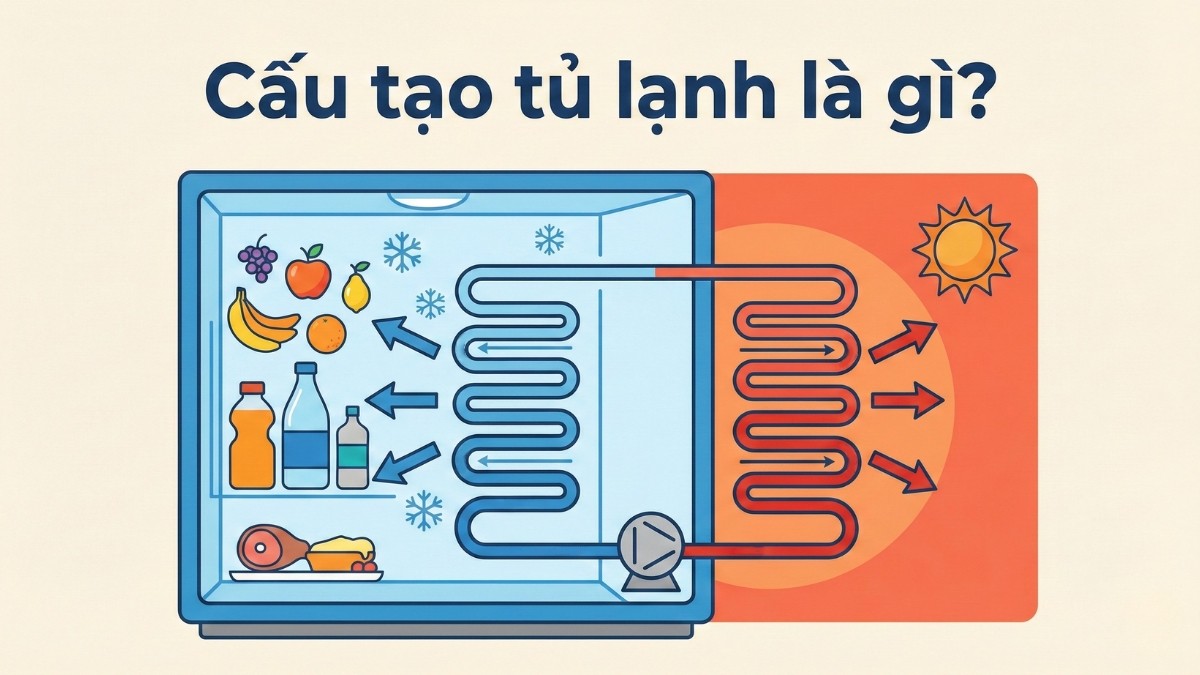

Cấu tạo tủ lạnh là gì?

Cấu tạo tủ lạnh thực chất là một hệ thống khép kín, nơi các bộ phận phối hợp nhịp nhàng để thay đổi áp suất và trạng thái của chất làm lạnh. Hệ thống này không trực tiếp sản sinh ra hơi lạnh mà vận hành tương tự như một chiếc máy bơm nhiệt.

Bản chất của quá trình này là hút nhiệt nóng từ bên trong tủ và đẩy ra môi trường bên ngoài. Khi bạn nắm được điều cốt lõi này, mọi vấn đề kỹ thuật sau đó sẽ trở nên dễ hình dung hơn rất nhiều.

[Product_Listing categoryid="2492" propertyid="" customlink="https://cellphones.com.vn/tu-lanh.html" title="Danh sách tủ lạnh đang được quan tâm nhiều tại CellphoneS"]

Cấu tạo chung của tủ lạnh hiện đại

Dù bạn đang sử dụng tủ mini, Side-by-side hay các dòng tủ thông minh, cấu tạo tủ lạnh đều dựa trên 4 thành phần sau.

Dàn nóng

Dàn nóng là nơi đảm nhận việc xả nhiệt ra xung quanh tủ lạnh. Trước đây, bạn thường thấy một hệ thống lưới sắt màu đen nằm sau lưng tủ, đó chính là dàn nóng. Ở các dòng tủ hiện đại nhằm tăng tính thẩm mỹ, dàn nóng thường nằm bên trong lớp vỏ ở hai bên hông tủ.

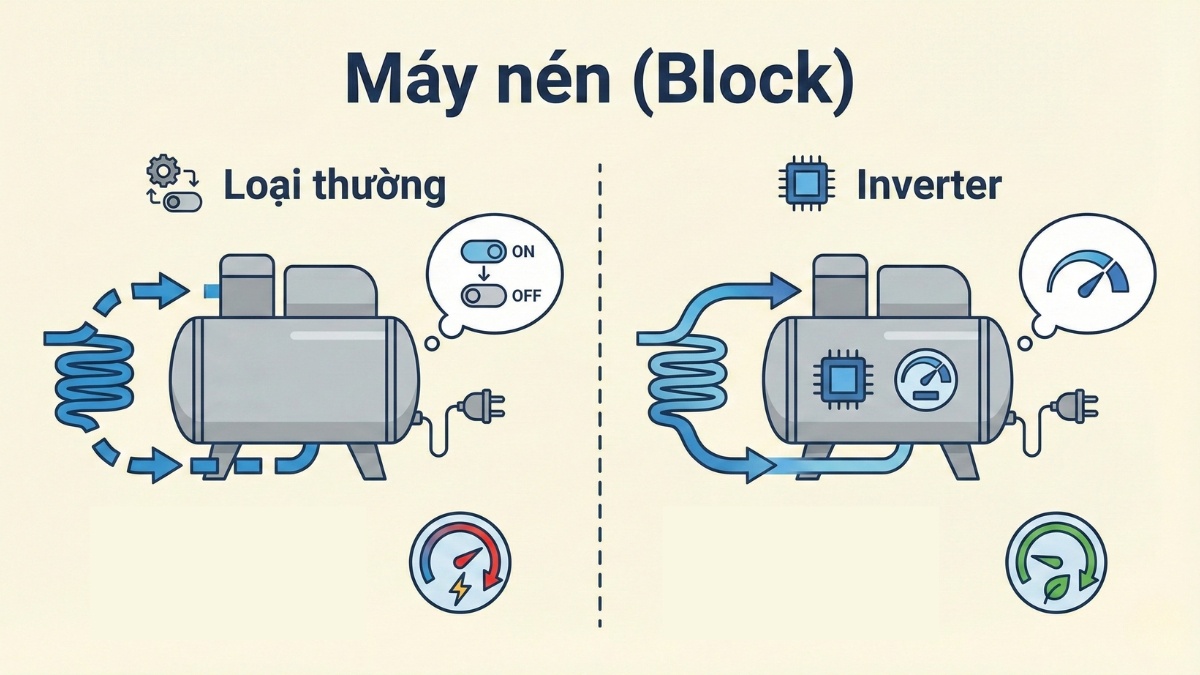

Máy nén (Block)

Trong cấu tạo tủ lạnh, máy nén chịu trách nhiệm nén và đẩy khí gas tuần hoàn liên tục, đảm bảo quá trình chuyển hóa nhiệt diễn ra trơn tru. Có 2 loại máy nén:

• Loại thường (Non-Inverter): Máy nén chạy hết công suất cho đến khi đủ lạnh rồi ngắt hẳn. Khi nhiệt độ tăng, nó khởi động lại từ đầu.
• Loại Inverter: Máy nén biến tần tự điều chỉnh vòng quay để duy trì nhiệt độ ổn định, giúp máy chạy êm và tiết kiệm điện hơn hẳn.

Chất làm lạnh (Gas)

Gas tủ lạnh đóng vai trò tải nhiệt luân chuyển xuyên suốt hệ thống. Nhờ đặc tính không ảnh hưởng đến tầng ozon và môi trường, gas R600a hiện là lựa chọn phổ biến cho các dòng tủ lạnh hiện đại. R600a có hiệu suất làm lạnh rất cao và giảm tiêu thụ điện đáng kể so với các dòng gas cũ.

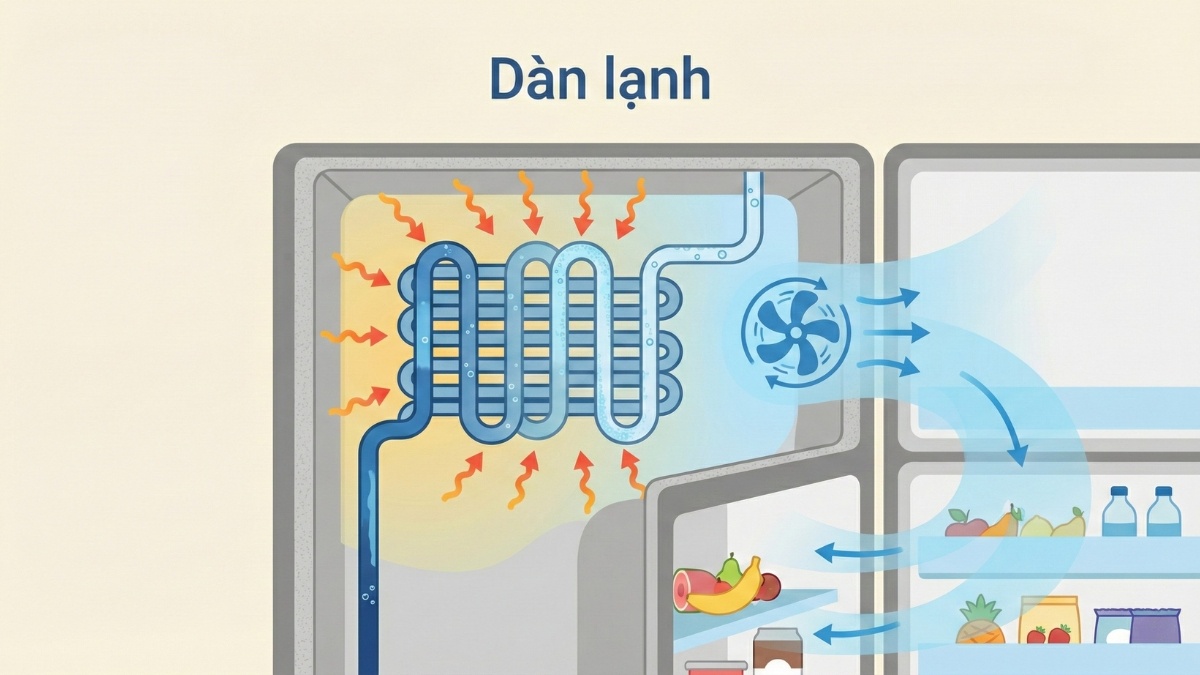

Dàn lạnh

Nằm ẩn sâu bên trong tủ, thường ở ngăn đá, dàn lạnh là nơi thu nhiệt. Tại đây, gas lạnh sau khi đã được giảm áp sẽ bay hơi. Giai đoạn hóa hơi này hấp thụ nhiệt cực mạnh, làm lạnh luồng khí bao quanh dàn lạnh. Đồng thời, quạt gió sẽ luân chuyển luồng khí lạnh đến các ngăn chứa.

Một số bộ phận khác

Để quy trình làm lạnh diễn ra trơn tru, cấu tạo tủ lạnh còn nhờ sự hỗ trợ của:

• Quạt dàn lạnh: Thổi luồng khí lạnh từ dàn lạnh lưu thông đều khắp các ngăn tủ.
• Ống mao (Van tiết lưu): Điểm chốt chặn quan trọng giúp giảm áp suất đột ngột của gas lỏng từ nóng sang lạnh.
• Bộ phận xả đá: Gồm thanh sấy và cảm biến, giúp làm tan lớp băng tuyết bám trên dàn lạnh để tủ không bị nghẹt.

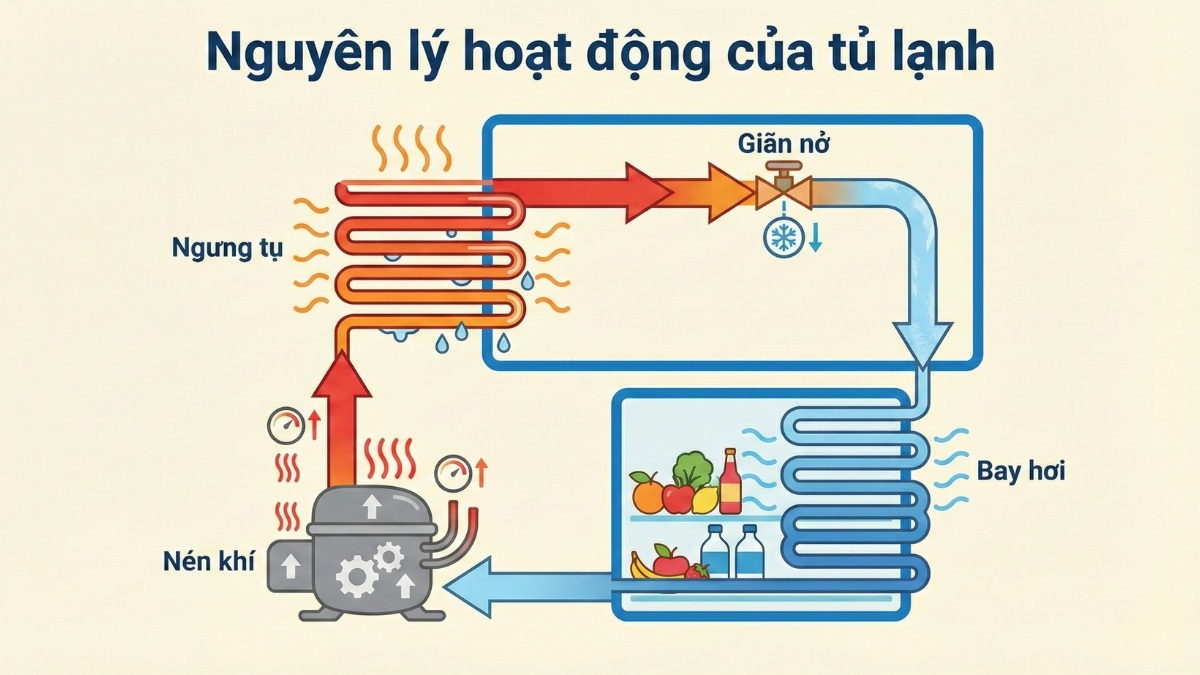

Nguyên lý hoạt động của tủ lạnh

Bạn có thể hình dung nguyên lý hoạt động tủ lạnh như một vòng tuần hoàn khép kín, lặp đi lặp lại liên tục để duy trì nhiệt độ. Chu trình này gồm 4 giai đoạn sau:

• Nén khí: Block tiếp nhận khí gas lạnh có áp suất và nhiệt độ thấp từ dàn lạnh. Sau đó, nén nó lên nhiệt độ và áp suất cao. Lúc này, gas trở nên rất nóng.
• Ngưng tụ (Tỏa nhiệt): Gas nóng đi qua dàn nóng. Tại đây, nó giải phóng nhiệt ra khỏi tủ lạnh và ngưng tụ dần thành trạng thái lỏng (nhưng áp suất vẫn rất cao).
• Giãn nở (Giảm áp): Gas lỏng đi qua ống mao hoặc van tiết lưu. Do bị thắt hẹp đường đi, áp suất của gas giảm đột ngột, chuyển từ trạng thái nóng áp suất cao sang trạng thái áp suất thấp và rất lạnh.
• Bay hơi (Thu nhiệt): Tại dàn lạnh, gas lỏng nhận nhiệt từ bên trong tủ để bay hơi trở lại thành khí. Quá trình này hút hết hơi nóng trong tủ, làm nhiệt độ giảm sâu. Gas dạng khí sau đó lại được máy nén hút về để bắt đầu chu kỳ mới.

Đây chính là nguyên lý của tủ lạnh giúp duy trì độ tươi và dưỡng chất của đồ ăn trong nhiều ngày.

Cấu tạo hệ thống điều khiển trong tủ lạnh

Ngoài phần cơ khí, cấu tạo tủ lạnh hiện đại không thể thiếu bộ điều khiển để kiểm soát nhiệt độ chính xác.

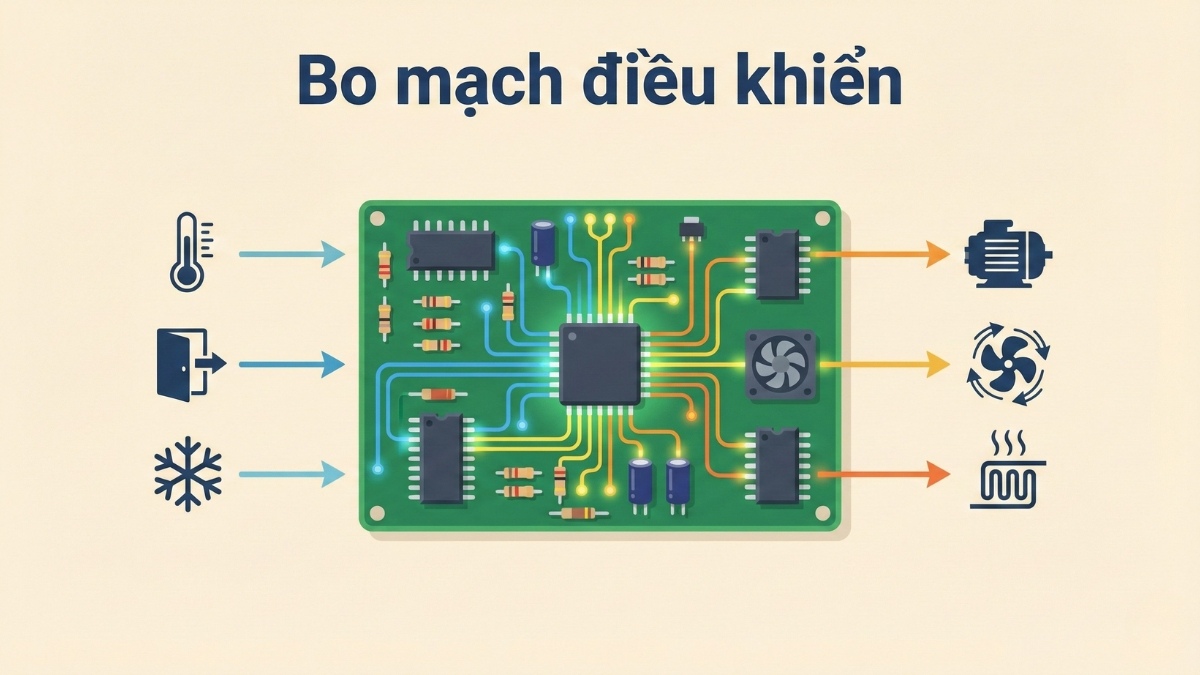

Bo mạch điều khiển

Với tủ lạnh hiện đại, bo mạch điện tử chính là nơi vận hành mọi quy trình. Nó nhận tín hiệu từ các cảm biến, tính toán và ra lệnh cho máy nén chạy nhanh hay chậm, khi nào cần xả đá, khi nào quạt cần quay. Nếu bo mạch lỗi, tủ lạnh gần như tê liệt hoàn toàn.

Cảm biến nhiệt độ

Tủ lạnh ngày nay dùng các đầu cảm biến nhiệt độ (trở nhiệt). Chúng đo đạc chính xác nhiệt độ ở từng ngăn và gửi dữ liệu về bo mạch. Nhờ đó, nguyên lý hoạt động của tủ lạnh Inverter được tối ưu hóa để duy trì nhiệt độ chuẩn xác đến từng độ C, giúp thực phẩm tươi lâu hơn.

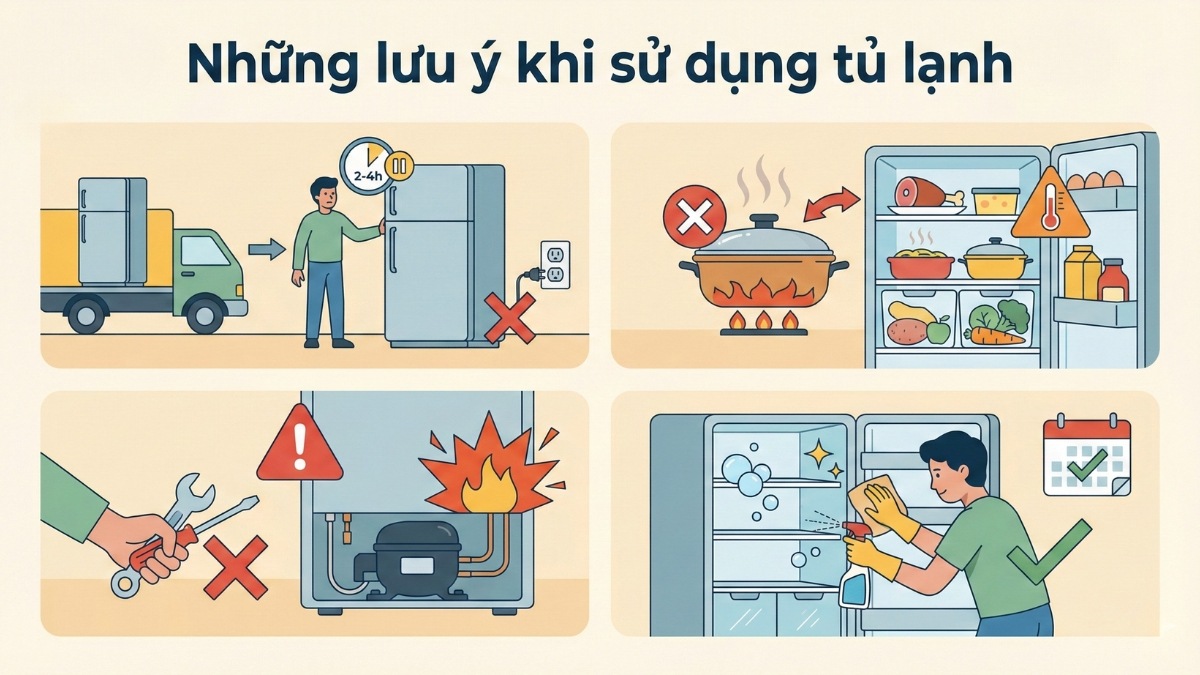

Những lưu ý khi sử dụng tủ lạnh

Dù đã hiểu rõ cấu tạo của tủ lạnh, nhưng cách bạn sử dụng mới quyết định tuổi thọ của thiết bị. Các lưu ý khi sử dụng:

• Sau khi vận chuyển, bạn cần đợi từ 2-4 tiếng để khí gas và dầu trong máy nén ổn định lại trạng thái. Tránh cắm điện ngay gây sốc gas hoặc hỏng Block.
• Đặt đồ ăn nóng vào tủ khiến máy nén phải chạy quá tải để hạ nhiệt, gây tốn điện.
• Tuyệt đối không tự ý sửa chữa liên quan đến hệ thống lạnh tại nhà nếu bạn không có chuyên môn. Nguy cơ cháy nổ cực cao nếu bạn thao tác sai.

Việc lau chùi thường xuyên là chìa khóa giúp khoang tủ luôn thoáng sạch, ngăn chặn vi khuẩn tích tụ.

Hiểu rõ cấu tạo tủ lạnh giúp bạn bảo dưỡng tốt hơn món đồ gia dụng quan trọng này của gia đình. Khi bạn gặp các hiện tượng lạ như rò rỉ nước, máy không có hơi mát hoặc phát ra tiếng ồn lớn, đừng cố tự sửa chữa mà hãy gọi thợ ngay.
