Tiêu chuẩn ống đồng điều hòa chuẩn kỹ thuật 2026

Ống đồng là bộ phận dẫn môi chất lạnh giữa dàn nóng và dàn lạnh nên phải đúng kích thước, độ dày và chiều dài theo yêu cầu của từng máy. Tiêu chuẩn ống đồng điều hòa không chỉ phụ thuộc vào công suất mà còn thay đổi theo model và thương hiệu. Vì vậy, khi lắp đặt, bạn nên ưu tiên thông số trong tài liệu kỹ thuật của chính thiết bị thay vì áp dụng một kích thước cố định cho mọi máy. Thông tin dưới đây sẽ giúp bạn nắm rõ các tiêu chuẩn.

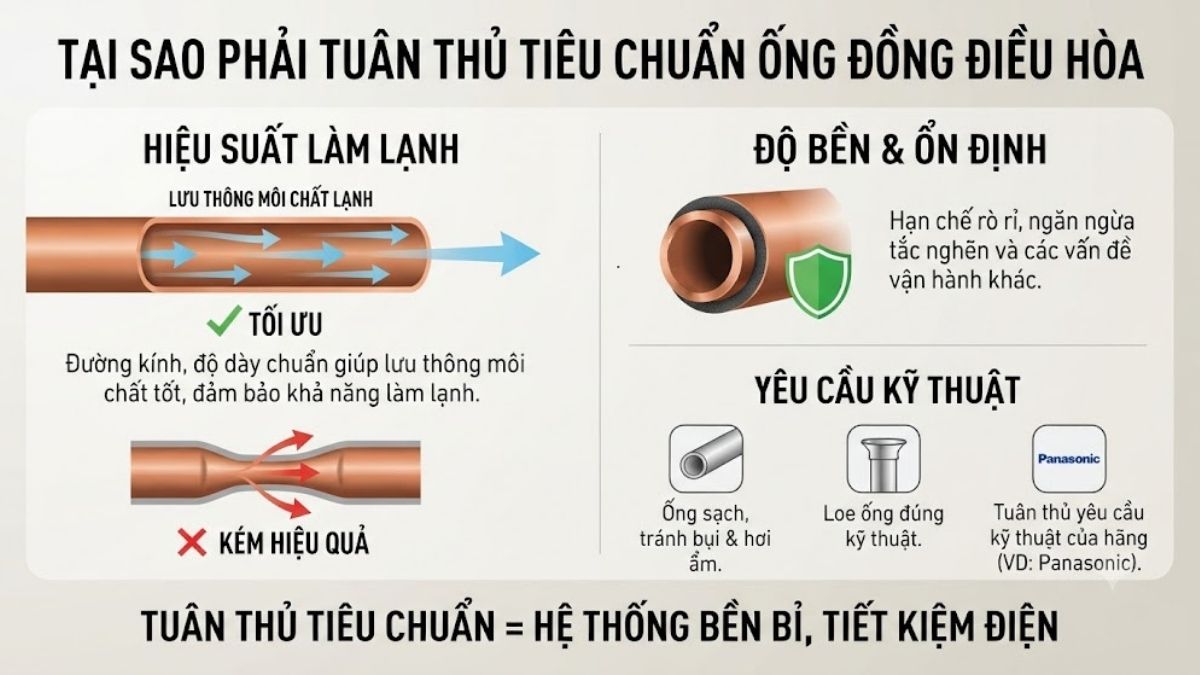

Tại sao phải tuân thủ tiêu chuẩn ống đồng điều hòa

Tuân thủ đúng tiêu chuẩn lắp ống đồng điều hòa giúp đường ống đáp ứng yêu cầu lưu thông môi chất lạnh và hạn chế các vấn đề phát sinh trong quá trình vận hành. Nếu đường kính, độ dày hoặc chiều dài không phù hợp, khả năng làm lạnh và độ ổn định của hệ thống có thể bị ảnh hưởng.

Ngoài kích thước, đường ống cần được thi công sạch, kín và cách nhiệt đúng cách. Panasonic cũng yêu cầu ống phải sạch, tránh bụi và hơi ẩm xâm nhập, sử dụng đúng độ dày và loe ống đúng kỹ thuật.

[Product_Listing categoryid=" 1926" propertyid="" customlink="https://cellphones.com.vn/dien-lanh/may-lanh.html" title="Danh sách máy lạnh đang được quan tâm nhiều tại CellphoneS"]

Tiêu chuẩn kích thước và độ dày ống đồng điều hòa

Nắm rõ tiêu chuẩn kích thước và độ dày của ống đồng điều hoà sẽ giúp bạn kiểm tra quy trình lắp đặt của đội thợ có đúng hay không. Dưới đây là thông tin về tiêu chuẩn đường ống cũng như độ dày tham khảo.

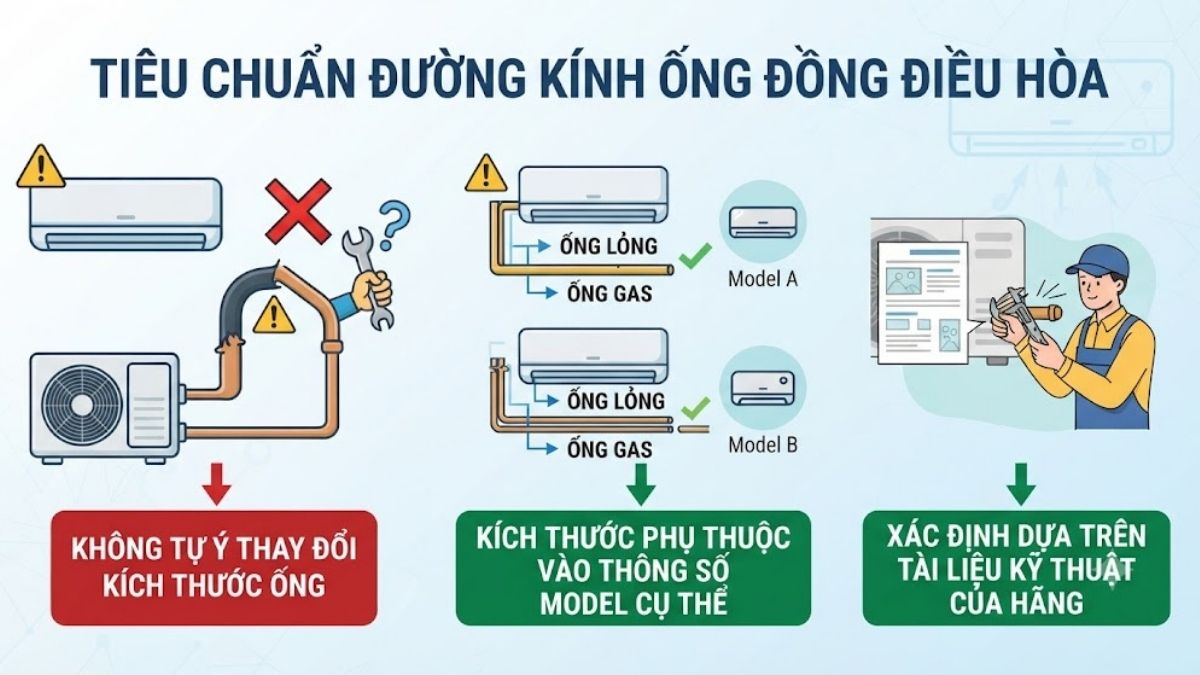

Tiêu chuẩn đường kính ống đồng điều hòa

Ống đồng của điều hòa treo tường thường gồm hai đường ống: ống lỏng và ống gas. Tiêu chuẩn ống đồng điều hòa phổ biến gồm Ø6.35 mm, Ø9.52 mm, Ø12.7 mm và Ø15.88 mm, nhưng không thể chỉ dựa vào công suất để chọn ống.

Chẳng hạn, một số mẫu điều hòa Panasonic sử dụng cặp Ø6.35/Ø9.52 mm, trong khi các hệ thống công suất cao hơn có thể dùng ống gas Ø12.70 hoặc Ø15.88 mm.

Vì vậy, tiêu chuẩn ống đồng cho máy lạnh nên được xác định theo thông số kết nối của từng model. Không nên tự thay ống Ø9.52 mm bằng Ø12.7 mm chỉ vì máy có công suất lớn hơn.

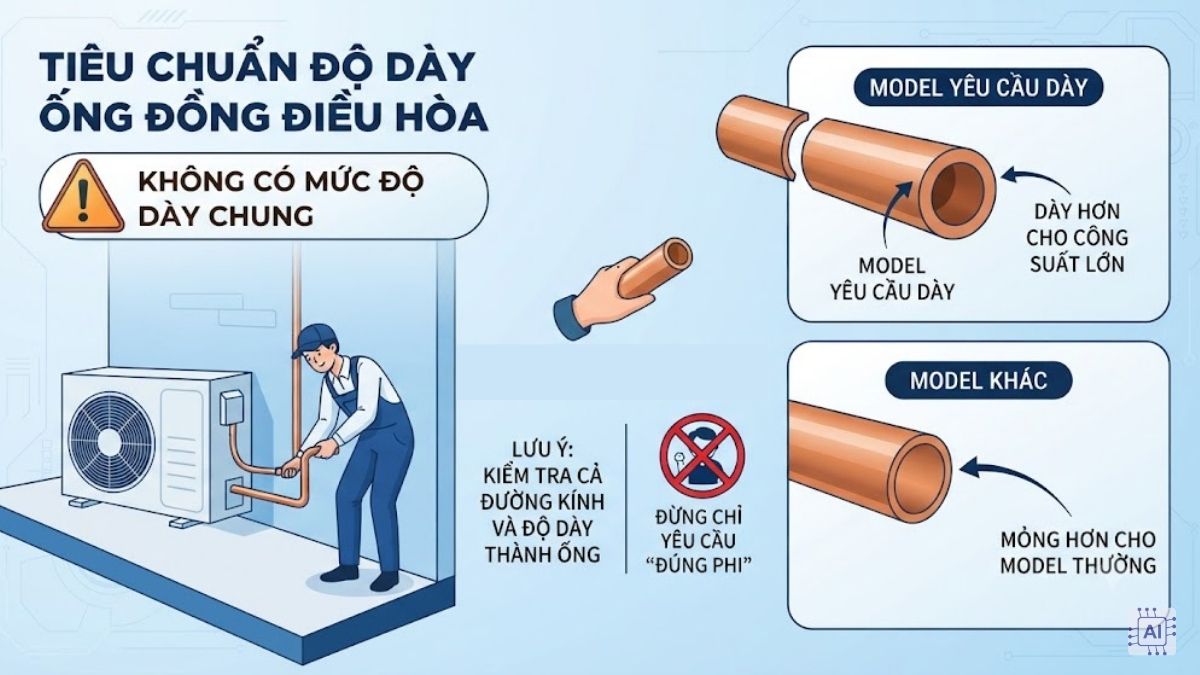

Tiêu chuẩn độ dày ống đồng điều hòa

Không có một mức độ dày cố định áp dụng cho mọi điều hòa. Một số model Panasonic yêu cầu không sử dụng ống có độ dày dưới 0.6 mm, trong khi một số dòng khác yêu cầu tối thiểu 0.8 mm.

Trong chính sách lắp đặt hiện hành của Daikin, vật tư ống đồng được đề xuất cho một số nhóm điều hòa dân dụng gồm ống Ø6.4/Ø9.5 mm và Ø6.4/Ø12.7 mm với độ dày 0.71 mm; nhóm 3 HP dùng Ø6.4/Ø15.9 mm với độ dày tương ứng 0.71/0.81 mm. Đây là thông số vật tư Daikin đang đề xuất trong chính sách lắp đặt, không nên hiểu là mức bắt buộc cho mọi model trên thị trường.

Do đó, khi mua ống, bạn nên kiểm tra cả đường kính lẫn độ dày thành ống, thay vì chỉ yêu cầu thợ cung cấp "ống đồng đúng phi".

Bảng kích thước ống đồng theo công suất điều hòa

Bảng dưới đây mang tính tham khảo dựa trên các cấu hình phổ biến và tài liệu của một số hãng. Khi thi công thực tế, thông số trong tài liệu của model vẫn là căn cứ ưu tiên.

Công suất tham khảo	Ống lỏng thường gặp	Ống gas thường gặp	Độ dày tham khảo
1 HP	Ø6.35 mm	Ø9.52 mm	Từ 0.6 mm, tùy model
1.5 HP	Ø6.35 mm	Ø9.52 mm	Khoảng 0.6 - 0.71 mm, tùy model
2 HP	Ø6.35 mm	Ø12.7 mm	Khoảng 0.71 mm, tùy model
2.5 HP	Ø6.35 mm	Ø12.7 mm hoặc Ø15.88 mm	Tùy model
3 HP	Ø6.35 mm	Ø15.88 mm	Có thể 0.71/0.81 mm tùy ống

Ví dụ, Daikin đang đề xuất Ø6.4/Ø9.5 mm cho nhóm 1 - 1.5 HP, Ø6.4/Ø12.7 mm cho nhóm 2 - 2.5 HP và Ø6.4/Ø15.9 mm cho 3 HP trong chính sách vật tư lắp đặt.

Điểm cần lưu ý là cùng một công suất, hai model khác nhau vẫn có thể dùng tiêu chuẩn ống đồng điều hòa khác nhau. Vì vậy, bảng trên chỉ giúp bạn hình dung nhanh, không thay thế hướng dẫn lắp đặt của hãng.

Tiêu chuẩn chiều dài và độ cao chênh lệch ống đồng

Ngoài đường kính và độ dày, chiều dài và độ cao chênh lệch ống đồng cũng là tiêu chí quan trọng. Những thông số bên dưới đề cập đến chiều dài và độ cao chênh lệch phổ biến.

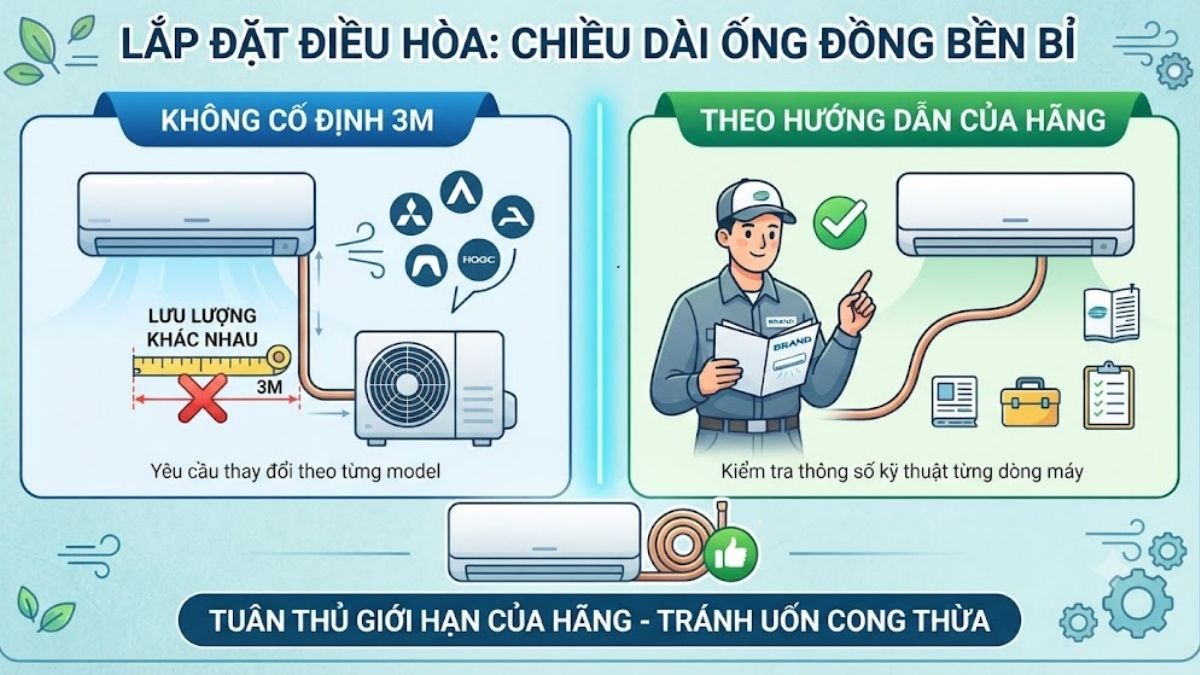

Chiều dài tối thiểu ống đồng máy lạnh để máy bền bỉ

Không phải mọi điều hòa đều bắt buộc ống đồng dài tối thiểu 3 m. Đây là điểm dễ bị hiểu nhầm khi áp dụng tiêu chuẩn độ dài ống đồng điều hòa.

Lấy một ví dụ, mẫu điều hoà Daikin FTKZ25VVMV được công bố chiều dài ống tối thiểu 2.5 m. Trong khi đó, một số dòng Panasonic có chiều dài lắp đặt ống đồng 3 m.

Vì vậy, không nên mặc định chiều dài ống đồng luôn là 3m nếu tài liệu của model quy định mức khác. Chiều dài thực tế nên được chọn theo giới hạn của hãng và bố trí lắp đặt, đồng thời tránh tạo quá nhiều đoạn uốn cong không cần thiết.

Chiều dài tối đa và độ cao chênh lệch cho phép

Chiều dài tối đa và chênh lệch độ cao giữa dàn nóng, dàn lạnh thay đổi đáng kể theo model. Ví dụ, một mẫu Panasonic có chiều dài ống tối đa 15 m và chênh lệch độ cao tối đa 15 m; một mẫu LG V10APQ có chiều dài tiêu chuẩn/tối đa 7.5/15 m và chênh lệch độ cao tối đa 7 m.

Với hệ thống lớn, tiêu chuẩn ống đồng điều hòa có thể cao hơn nhiều. Một số hệ thống Panasonic có chiều dài ống tối đa từ 30 - 80 m tùy cấu hình, còn Daikin VRV IV W có thể đạt 120 m chiều dài và 50 m chênh lệch độ cao.

Do đó, không nên lấy mốc 15 m hoặc 30 m làm tiêu chuẩn chung cho mọi điều hòa. Khi đường ống dài hơn mức chuẩn, một số model còn yêu cầu bổ sung môi chất lạnh theo định lượng của nhà sản xuất.

Tiêu chuẩn ống đồng điều hòa của một số thương hiệu phổ biến

Bảng dưới đây đề cập đến tiêu chuẩn ống đồng điều hoà của một số thương hiệu phổ biến, lấy ví dụ một vài mẫu nổi bật:

Thương hiệu/model tham khảo	Ống lỏng	Ống gas	Chiều dài ống	Chênh lệch độ cao
Daikin FTKZ25VVMV, 1 HP	Theo model	Theo model	2.5 - 20 m	Theo model
Panasonic CU/CS-E9RKH-8	Ø6.35 mm	Ø9.52 mm	Chuẩn 7.5 m, tối đa 15 m	Tối đa 15 m
Panasonic CU/CS-VZ9TKH-8	Ø6.35 mm	Ø9.52 mm	Chuẩn 7.5 m, tối đa 20 m	Tối đa 15 m
LG V10APQ	Ø6.35 mm	Ø9.52 mm	Chuẩn 7.5 m, tối đa 15 m	Tối đa 7 m

Các thông số trong bảng là ví dụ từ những model cụ thể, không đại diện cho toàn bộ sản phẩm của từng thương hiệu. Panasonic còn công bố độ dày tối thiểu khác nhau giữa các dòng máy, cho thấy việc đối chiếu đúng model là cần thiết.

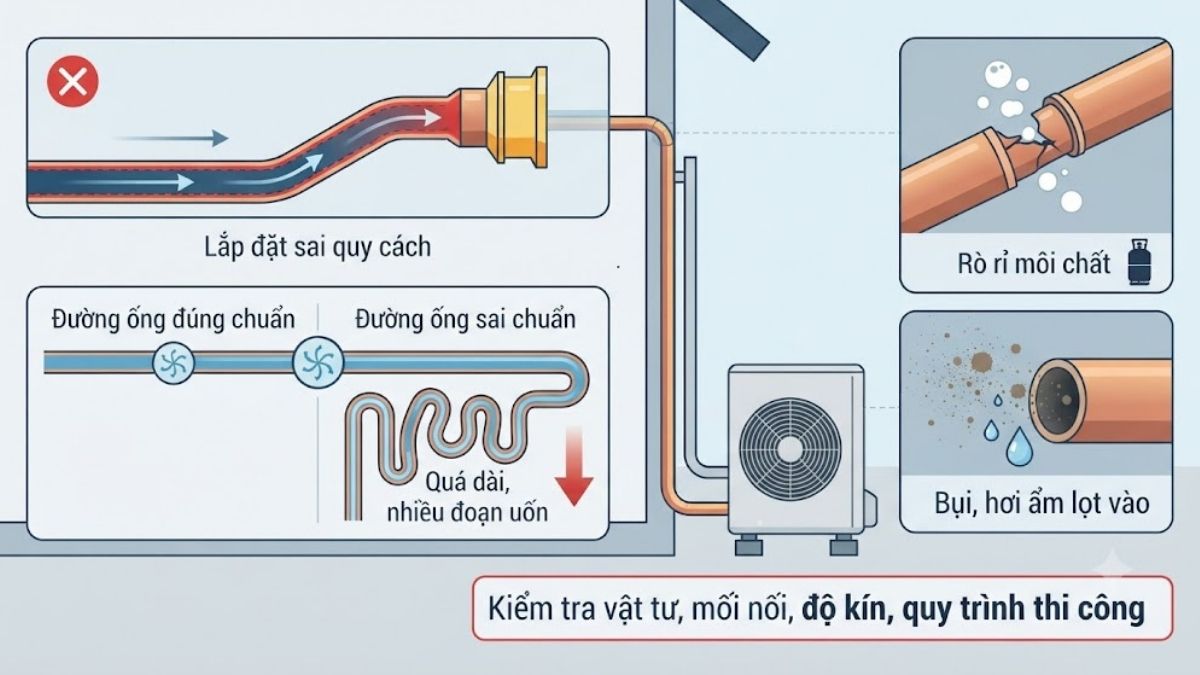

Hậu quả khi lắp đặt ống đồng sai tiêu chuẩn kỹ thuật

Lắp ống sai kích thước hoặc vượt giới hạn đường ống có thể làm hệ thống không đạt điều kiện vận hành mà nhà sản xuất thiết kế. Đường ống quá dài, có quá nhiều đoạn uốn hoặc bị co cũng có thể làm giảm công suất làm lạnh; Panasonic khuyến nghị chọn đường đi ngắn và hạn chế các đoạn uốn không cần thiết.

Một vấn đề khác là ống quá mỏng, đầu ống loe không đúng hoặc mối nối không kín có thể làm tăng nguy cơ rò rỉ môi chất. Bên cạnh đó, bụi và hơi ẩm lọt vào đường ống cũng có thể ảnh hưởng đến hệ thống môi chất lạnh.

Vì vậy, khi nghiệm thu, không nên chỉ kiểm tra máy có lạnh hay không mà cần kiểm tra cả vật tư, mối nối, độ kín và quy trình thi công.

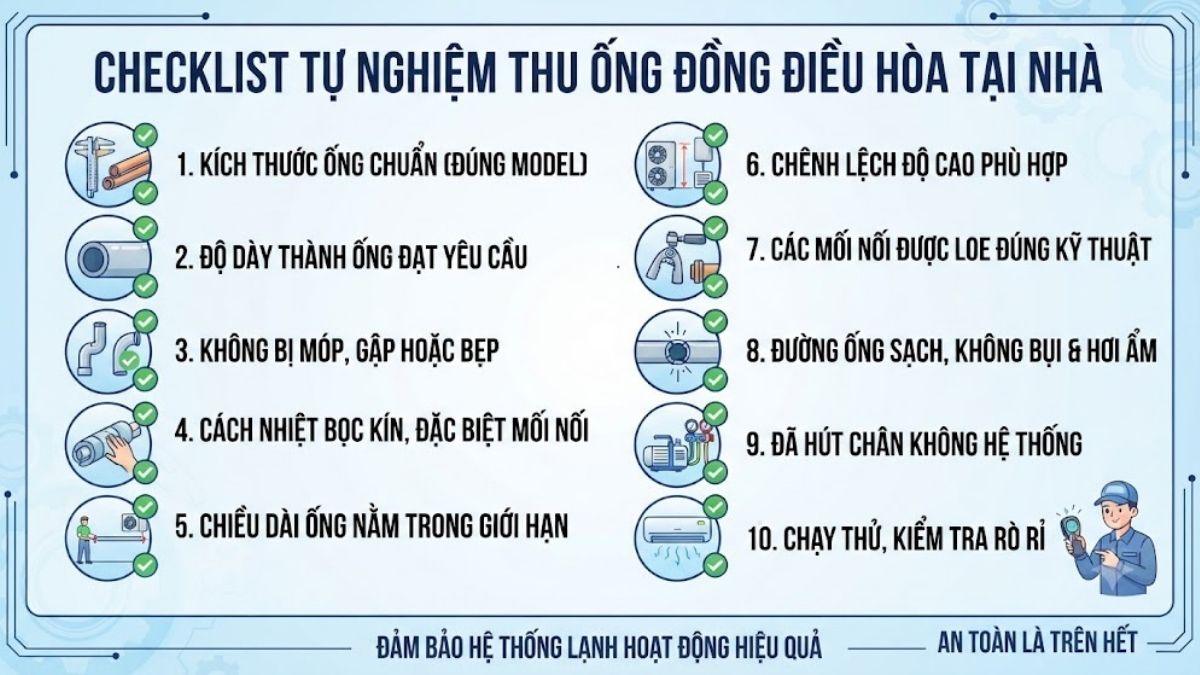

Checklist tự nghiệm thu ống đồng điều hòa tại nhà

Bạn có thể dùng checklist sau để kiểm tra nhanh sau khi lắp đặt:

• Kiểm tra kích thước ống lỏng và ống gas có đúng tài liệu của model.
• Kiểm tra độ dày thành ống theo yêu cầu của nhà sản xuất.
• Kiểm tra đường ống không bị móp, gập hoặc bẹp tại các đoạn uốn.
• Kiểm tra lớp cách nhiệt được bọc kín, đặc biệt tại các vị trí nối.
• Kiểm tra chiều dài ống nằm trong giới hạn tối thiểu và tối đa của model.
• Kiểm tra chênh lệch độ cao giữa dàn nóng và dàn lạnh.
• Kiểm tra các đầu loe và mối nối được thực hiện đúng kỹ thuật.
• Kiểm tra đường ống sạch, không để bụi hoặc hơi ẩm xâm nhập.
• Kiểm tra đã thực hiện hút chân không theo yêu cầu của hệ thống trước khi vận hành.
• Chạy thử và kiểm tra tình trạng hoạt động, đồng thời xử lý ngay nếu phát hiện dấu hiệu rò rỉ.

Các công đoạn như loe ống, hút chân không và kiểm tra rò rỉ cần dụng cụ chuyên dụng. Nếu không có kinh nghiệm, bạn không nên tự tháo mối nối hoặc nạp môi chất vì có thể gây mất an toàn và ảnh hưởng thiết bị. Panasonic cũng đưa hút chân không, kiểm tra rò rỉ và chạy thử vào các bước kiểm tra khi lắp đặt.

Tiêu chuẩn ống đồng điều hòa cần được xác định dựa trên đúng model, gồm đường kính, độ dày, chiều dài tối thiểu/tối đa và giới hạn chênh lệch độ cao. Các mốc 6.35/9.52 mm, 6.35/12.7 mm hay 6.35/15.88 mm chỉ nên dùng để tham khảo, không thay thế thông số kỹ thuật của nhà sản xuất. Nếu bạn muốn kiểm tra sâu hơn, có thể đọc thêm các hướng dẫn về tiêu chuẩn lắp ống đồng điều hòa và quy trình nghiệm thu hệ thống trước khi đưa máy vào sử dụng.
