Cách chỉnh số đo kích thước trong CAD chính xác, chi tiết

Cách chỉnh số đo kích thước trong CAD là một kỹ năng quan trọng để đảm bảo độ chính xác của thiết kế và bản vẽ kỹ thuật. Việc thiết lập thông số kích thước đúng cách không chỉ giúp bản vẽ trực quan hơn mà còn đáp ứng đầy đủ các tiêu chuẩn kỹ thuật. Để đảm bảo mọi chi tiết đều được thể hiện rõ ràng, người dùng cần phải hiểu và áp dụng các phương pháp chỉnh sửa kích thước một cách hiệu quả.

Vì sao cần phải chỉnh số đo kích thước trong CAD

Việc chỉnh số đo kích thước trong CAD đóng vai trò thiết yếu trong quá trình thiết kế và triển khai thiết kế kỹ thuật. Đây không chỉ là cách đảm bảo độ chính xác tuyệt đối cho các thông số mà còn giúp đáp ứng các tiêu chuẩn kỹ thuật cụ thể của từng ngành nghề.

Khi chỉnh số đo kích thước trong CAD chính xác, các bên liên quan như kỹ sư, nhà thầu, đội ngũ sản xuất có thể dễ dàng hiểu và thực hiện đúng ý tưởng thiết kế, tránh sai sót khi gia công, thi công hoặc lắp ráp. Bên cạnh đó, việc chỉnh kích thước hợp lý còn giúp thiết kế trở nên trực quan, chuyên nghiệp, đồng thời tăng hiệu quả trong việc trao đổi thông tin giữa các đội nhóm và đối tác.

Cách chỉnh số đo kích thước trong CAD chi tiết bằng lệnh DIMSTYLE (D)

Lệnh DIMSTYLE (D) trong AutoCAD là công cụ mạnh mẽ giúp bạn chỉnh số đo kích thước trong CAD một cách chi tiết và chính xác. Không chỉ dừng lại ở việc hiển thị kích thước, lệnh DIMSTYLE (D) còn cho phép bạn tùy chỉnh font chữ, kiểu đường, mũi tên... để tạo ra những bản vẽ đẹp mắt và chuyên nghiệp.

Công dụng của lệnh D (Dimstyle) trong AutoCAD

Lệnh D (Dimstyle) là lệnh tắt mặc định trong AutoCAD, được sử dụng để mở bảng quản lý thông số Dimension Style Manager. Đây là công cụ giúp người dùng cài đặt, chỉnh sửa và quản lý các kiểu đường đo kích thước (Dim Style) một cách dễ dàng và hiệu quả.

Khi nhập lệnh D và nhấn Enter, bảng Dim Style Manager sẽ xuất hiện, cho phép bạn thực hiện các thao tác như tạo kiểu mới, chỉnh số đo kích thước trong CAD.

Thành phần của lệnh Dim Style Manager

Bảng Dim Style Manager trong AutoCAD được thiết kế để hỗ trợ người dùng quản lý và tùy chỉnh các kiểu kích thước một cách linh hoạt, bao gồm:

• Style: Đây là nơi hiển thị danh sách các kiểu Dim có sẵn, bao gồm tùy chọn hiển thị tất cả các kiểu hoặc chỉ kiểu đang sử dụng.
• Set Current: Dùng để chọn và đặt một kiểu Dim cụ thể làm kiểu kích thước mặc định cho toàn bộ thiết kế.
• New: Cho phép tạo một kiểu Dim hoàn toàn mới, đáp ứng yêu cầu thiết kế riêng của từng dự án.
• Modify: Hỗ trợ chỉnh sửa chi tiết các thông số của kiểu Dim, như đường kích thước, văn bản, hoặc ký hiệu mũi tên.
• Override: Tính năng này cho phép thay đổi tạm thời các thông số của kiểu Dim hiện tại mà không làm ảnh hưởng đến thiết lập ban đầu.
• Compare: Công cụ này giúp bạn đối chiếu các thông số giữa hai kiểu Dim để xác định điểm khác biệt một cách nhanh chóng.

Các bước chỉnh số đo kích thước trong CAD chi tiết

Cách chỉnh kích thước số DIM trong AutoCAD như sau:

Bước 1: Nhập lệnh DIMSTYLE hoặc phím tắt D và nhấn Enter.

Bước 2: Trong cửa sổ Dimension Style Manager, chọn New để tạo kiểu mới hoặc Modify để chỉnh sửa kiểu có sẵn.

Bước 3: Đi sâu vào từng tab để điều chỉnh tỉ mỉ các yếu tố như kiểu đường, mũi tên, font chữ, cách hiển thị số đo và đơn vị. Sau khi hoàn tất, nhấn OK và chọn Set Current để có ngay một kiểu kích thước hoàn toàn mới, đáp ứng đúng yêu cầu bản vẽ của bạn.

Cách thay đổi kích thước hoặc tỷ lệ bản vẽ trong CAD

Thay đổi kích thước hoặc tỷ lệ trong AutoCAD là một thao tác quan trọng để đảm bảo bản vẽ được hiển thị đúng tỷ lệ mong muốn. Tùy thuộc vào việc bạn muốn giữ nguyên đơn vị hay chuyển đổi giữa các hệ đơn vị, các phương pháp thực hiện sẽ khác nhau.

Thay đổi tỷ lệ bản vẽ (Cùng một đơn vị)

Phương pháp 1:

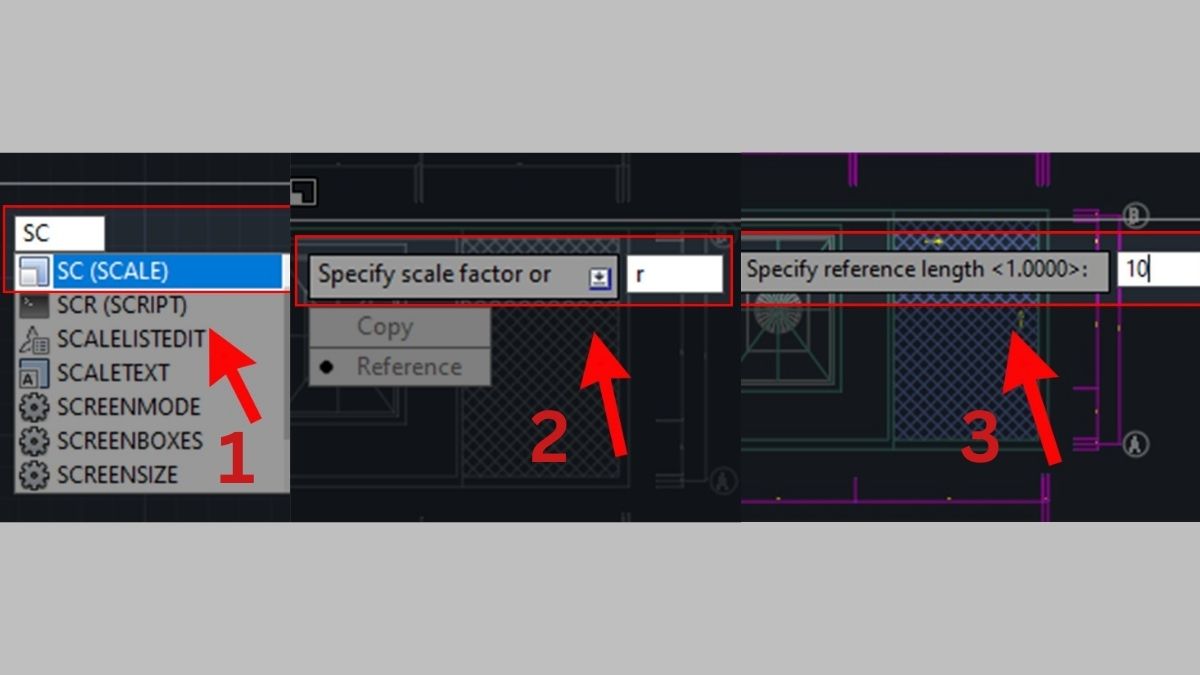

Bước 1: Dùng lệnh SCALE (SC) và chọn các đối tượng cần thay đổi tỷ lệ.

Bước 2: Chọn một điểm làm mốc (cơ sở) để thay đổi tỷ lệ và gõ R để kích hoạt chế độ tham chiếu.

Bước 3: Đo chiều dài tham chiếu bằng cách chọn hai điểm đầu và cuối của đối tượng, hoặc nhập giá trị chiều dài nếu bạn đã biết. Nhập độ dài mới hoặc chọn điểm thứ hai để hoàn tất việc thay đổi tỷ lệ.

Phương pháp 2:

Bước 1: Đo chiều dài của đối tượng trong thiết kế bằng lệnh DIST.

Bước 2: Tính hệ số tỷ lệ bằng cách chia chiều dài mong muốn cho chiều dài đã đo.

Bước 3: Dùng lệnh SCALE, chọn điểm gốc (ví dụ: 0,0,0). Tiến hành nhập hệ số tỷ lệ đã tính toán vào hệ thống để tự động điều chỉnh kích thước của toàn bộ các đối tượng theo đúng tỷ lệ mới.

Thay đổi tỷ lệ bản vẽ (Khác đơn vị)

Phương pháp 1:

Bước 1: Nhập lệnh -DWGUNITS và chọn đơn vị mới cho bản vẽ (ví dụ: Millimeters, Inches).

Bước 2: Khi được hỏi, chọn Yes để tự động thay đổi kích thước đối tượng trong bản vẽ hiện tại và đồng bộ hóa đơn vị khi chèn đối tượng từ bản vẽ khác.

Bước 3: Nhấn Enter để hoàn tất chuyển đổi và áp dụng thay đổi.

Phương pháp 2:

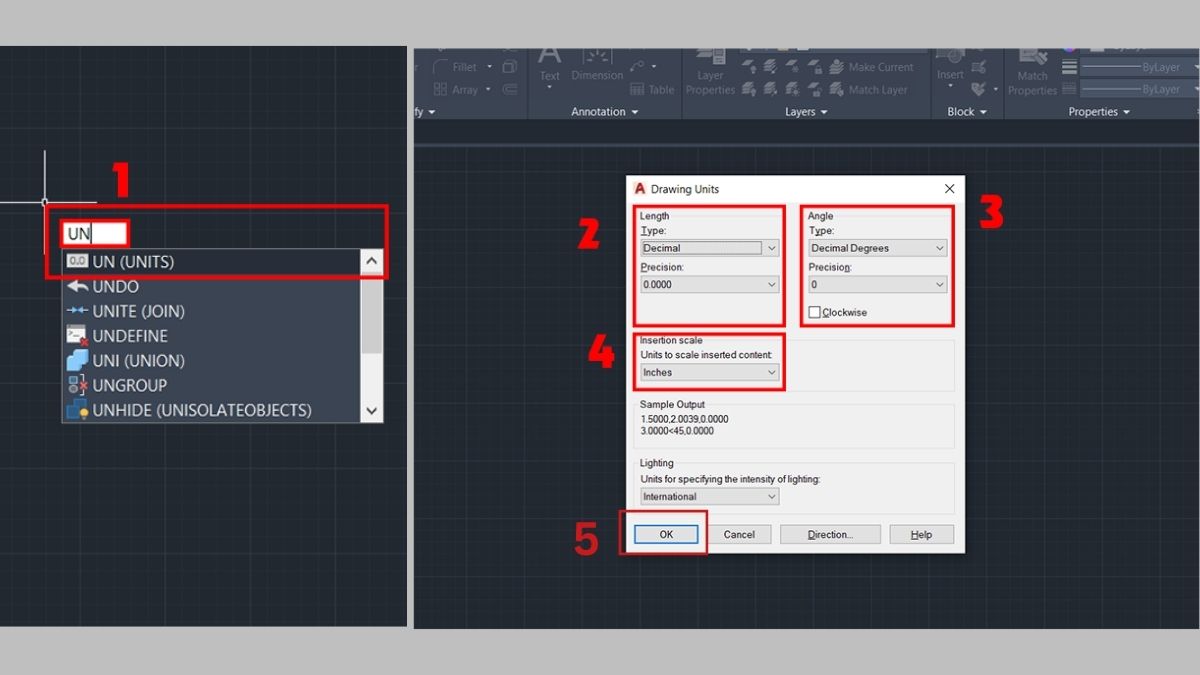

Bước 1: Nhập lệnh UN và nhấn Enter.

Bước 2: Trong cửa sổ Drawing Units, chọn độ chính xác ở mục Length để điều chỉnh đơn vị.

Bước 3: Chọn đơn vị phù hợp ở mục Units to scale inserted content, rồi nhấn OK để hoàn tất.

Phương pháp 3:

Bước 1: Dùng lệnh SCALE và chọn tất cả các đối tượng trong bản vẽ.

Bước 2: Chọn điểm gốc (ví dụ: 0,0) làm mốc thay đổi.

Bước 3: Nhập hệ số chuyển đổi đơn vị (ví dụ: từ Inches sang Millimeters là 25.4) và nhấn Enter để áp dụng thay đổi.

Việc nắm vững cách chỉnh số đo kích thước trong CAD là yếu tố quan trọng để đảm bảo độ chính xác và sự nhất quán trong các thiết kế kỹ thuật. Thông qua các phương pháp như sử dụng lệnh DIMSTYLE, -DWGUNITS, hay qua lệnh UN, người dùng có thể dễ dàng điều chỉnh số đo kích thước sao cho phù hợp với yêu cầu thiết kế. Việc áp dụng đúng kỹ thuật sẽ giúp tiết kiệm thời gian và nâng cao chất lượng bản vẽ, mang lại hiệu quả công việc cao.
