Công thức tính điện trở mắc song song và nối tiếp chi tiết

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về các công thức tính điện trở mắc song song của dây dẫn hoặc mắc nối tiếp. Từ lý thuyết cơ bản đến cách áp dụng thực tế, giúp bạn hiểu rõ hơn về điện trở trong các mạch điện. Thực tế điện trở là một khái niệm quen thuộc trong vật lý và điện tử, được ứng dụng rộng rãi trong nhiều lĩnh vực quan trọng của cuộc sống.

Lý thuyết về điện trở và định luật Ohm

Hiểu được bản chất của điện trở là bước đầu tiên để nắm vững các công thức và ứng dụng của nó. Để dễ hình dung, bạn có thể coi điện trở như một “rào cản” làm giảm dòng điện trong mạch:

Khái niệm về điện trở

Điện trở là một đại lượng vật lý dùng để đo lường mức độ cản trở dòng điện trong vật liệu. Đại lượng này được biểu thị bằng ký hiệu R và sử dụng đơn vị đo là Ohm (Ω). Điện trở bị ảnh hưởng bởi một số yếu tố cơ bản như:

• Loại vật liệu: Những chất dẫn điện tốt như đồng, nhôm có điện trở thấp, trong khi các chất cách điện như nhựa, thủy tinh lại sở hữu điện trở rất cao.
• Kích thước: Dây dẫn càng dài và càng nhỏ thì điện trở càng lớn.
• Nhiệt độ: Điện trở của đa số vật liệu dẫn điện có xu hướng tăng khi nhiệt độ tăng.

Điện trở đóng vai trò thiết yếu trong các mạch điện, giúp kiểm soát dòng điện, bảo vệ thiết bị và điều chỉnh công suất hoạt động của hệ thống.

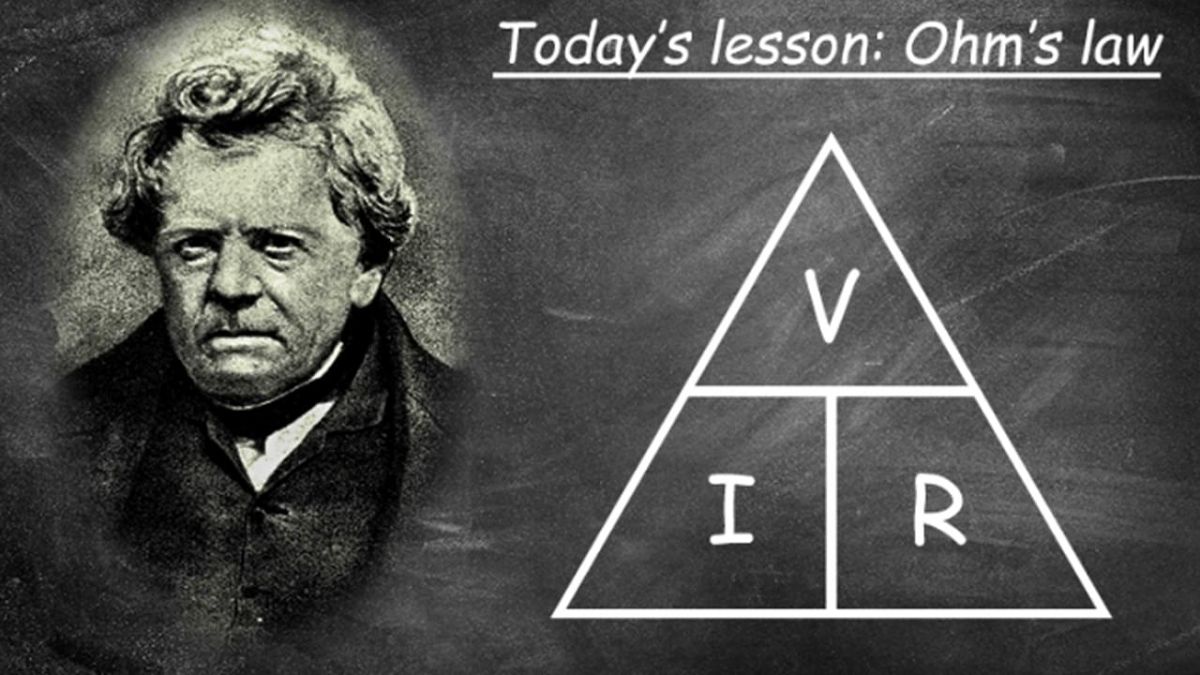

Định luật Ohm

Định luật Ohm là nền tảng trong việc tính toán điện trở. Nội dung định luật như sau: "Dòng điện chạy qua một vật dẫn tỉ lệ thuận với hiệu điện thế và tỉ lệ nghịch với điện trở của vật dẫn."

Công thức định luật Ohm: I=V/R

Trong đó:

• I: Cường độ dòng điện (Ampe, A)
• V: Hiệu điện thế (Vôn, V)
• R: Điện trở (Ohm, Ω)

Từ công thức này, bạn có thể suy ra các mối quan hệ giữa các đại lượng để tính toán dòng điện, điện áp hoặc điện trở khi biết hai yếu tố còn lại. Hiện nay bạn dễ dàng tìm hiểu sâu hơn về định luật này qua các website vật lý. Chỉ cần một chiếc điện thoại thì bạn có thể tự học bất kỳ thời gian nào trong ngày. Một số mẫu smartphone sau đang có giá “hời” bạn nên tham khảo:

[Product_Listing categoryid="606" propertyid="" customlink="https://cellphones.com.vn/mobile/realme.html" title="Các dòng điện thoại Realme đang được quan tâm nhiều tại CellphoneS"]

Công thức tính điện trở trong vật lý

Điện trở có thể mắc nối tiếp hoặc song song trong mạch điện, mỗi trường hợp có cách tính riêng biệt. Việc hiểu đúng công thức sẽ giúp bạn phân tích và thiết kế mạch điện hiệu quả:

Công thức tính điện trở song song

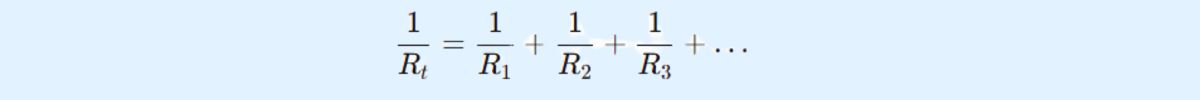

Khi các điện trở được mắc song song, dòng điện sẽ được chia thành nhiều nhánh và cùng lúc đi qua tất cả các điện trở. Công thức tổng quát để tính điện trở tương đương (Rt) trong mạch song song là:

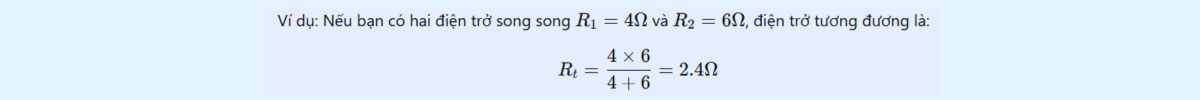

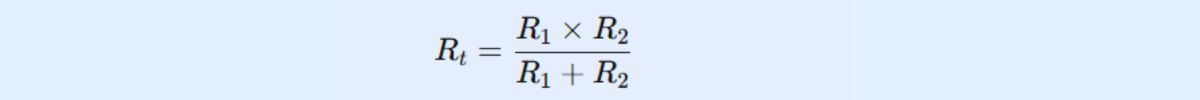

Hoặc, đối với hai điện trở:

Đặc điểm của mạch song song:

• Điện trở tương đương luôn nhỏ hơn điện trở nhỏ nhất trong mạch.
• Nếu thêm một điện trở vào mạch, điện trở tương đương sẽ giảm.

Công thức tính điện trở mắc nối tiếp

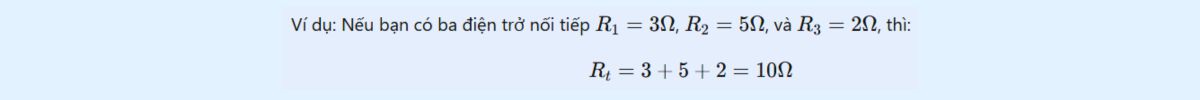

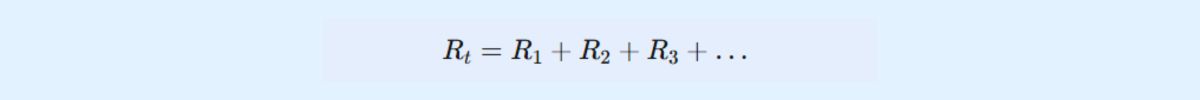

Trong một mạch điện mắc nối tiếp, các điện trở được sắp xếp liên tục và dòng điện phải đi qua từng điện trở theo thứ tự. Điện trở tương đương của mạch nối tiếp được tính bằng tổng giá trị của các điện trở thành phần, với công thức:

Đặc điểm của mạch nối tiếp:

• Điện trở tương đương luôn lớn hơn điện trở lớn nhất trong mạch.
• Khi một điện trở bị hỏng, toàn bộ mạch sẽ ngừng hoạt động.
• Ngoài ra, việc bổ sung một điện trở vào mạch sẽ làm tăng tổng điện trở trong mạch mắc nối tiếp.

Hướng dẫn cách đọc điện trở

Sau khi tìm hiểu về các công thức tính điện trở mắc song song của dây dẫn hoặc mắc nối tiếp, bạn cần nắm cách đọc điện trở. Để sử dụng điện trở hiệu quả, bạn cần biết cách đọc giá trị của chúng. Có hai cách phổ biến là dựa trên mã màu hoặc vòng màu được in trên thân điện trở:

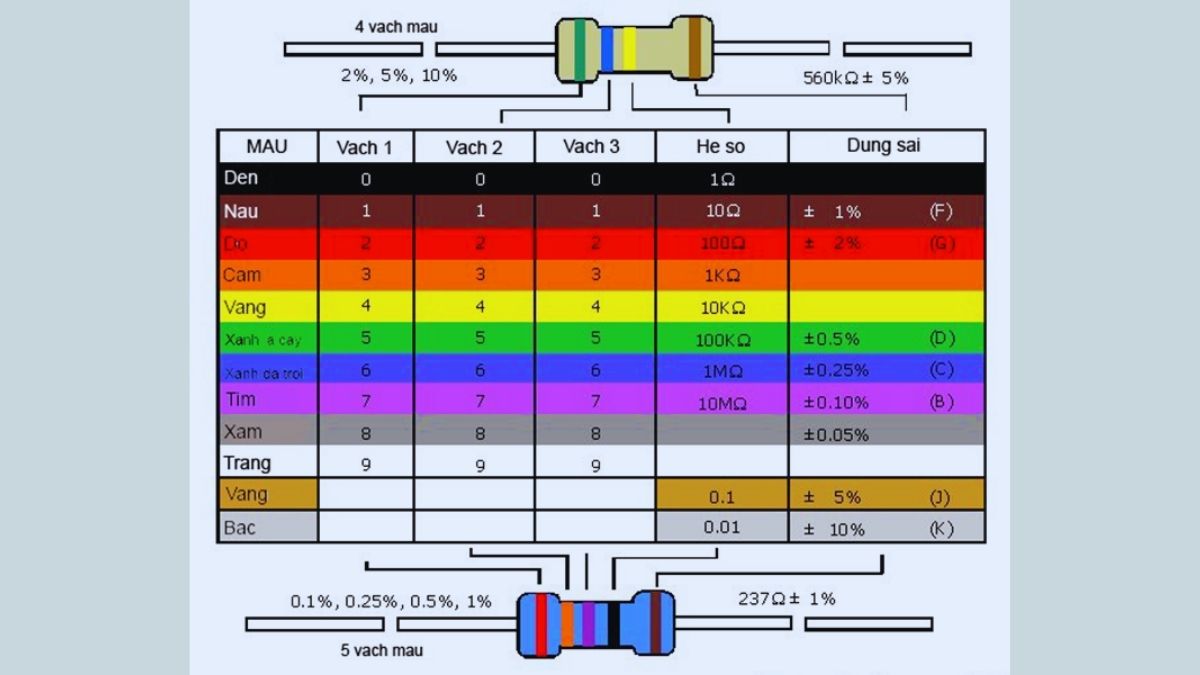

Cách đọc điện trở dựa trên mã màu

Điện trở thường được mã hóa bằng các dải màu để biểu thị giá trị của nó. Các dải màu đại diện cho số lượng khác nhau theo bảng mã quy ước. Một điện trở phổ biến sẽ có từ 4 đến 6 dải màu, với ý nghĩa:

• Dải 1 và 2: Biểu thị các chữ số đầu tiên của giá trị.
• Dải 3: Hệ số nhân (số mũ của 10).
• Dải 4: Sai số (tolerance).

Ví dụ, một điện trở có các dải màu: Đỏ - Tím - Vàng - Vàng. Tương ứng:

• Đỏ: 2
• Tím: 7
• Vàng: 10^4
• Sai số: ±5%

Giá trị điện trở: 27×10^4 = 270,000Ω = 270kΩ.

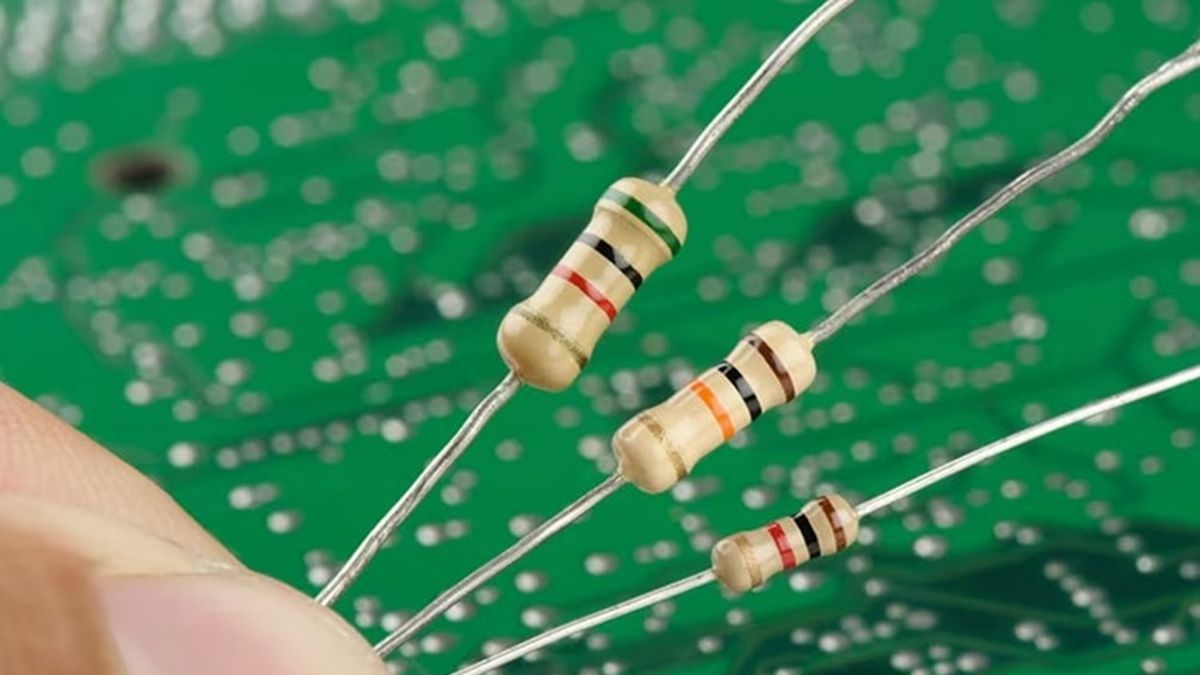

Cách đọc điện trở dựa vào vòng màu

Phương pháp này tương tự với mã màu nhưng thường áp dụng cho các điện trở có kích thước lớn hơn. Các vòng màu cũng biểu thị giá trị theo quy tắc tương tự.

Ngoài ra, khi đọc điện trở, bạn nên chú ý đến thứ tự của các vòng màu để tránh nhầm lẫn, đặc biệt khi điện trở có thiết kế không đối xứng. Quy trình đọc giá trị điện trở qua vòng màu gồm các bước sau:

• Nhận diện số vòng màu: Điện trở thường có 4, 5 hoặc 6 vòng màu.
• Đọc từng vòng màu theo thứ tự: Mỗi màu tương ứng với một giá trị nhất định, từ 0 đến 9.
• Tính toán giá trị điện trở: Dựa trên các vòng màu, bạn ghép giá trị số và nhân với hệ số của vòng màu thứ 3 hoặc thứ 4 (tùy loại). Sai số sẽ được xác định bởi vòng cuối cùng, ví dụ ±1%, ±5%, v.v.

Một số lý thuyết khác liên quan đến điện trở

Đọc đến đây, bạn đã hiểu cách tính toán dựa trên các công thức tính điện trở và đọc giá trị điện trở. Ngoài ra bạn nên biết thêm một số khái niệm liên quan để hiểu sâu hơn về cách dòng điện hoạt động trong mạch:

Khái niệm trở kháng

Trở kháng (Impedance) là đại lượng mở rộng của điện trở, thường được sử dụng trong các mạch xoay chiều. Nó bao gồm hai thành phần:

• Điện trở thuần (Resistance): Là phần giống như trong mạch điện một chiều.
• Phản kháng (Reactance): Là phần điện trở do cuộn cảm và tụ điện gây ra.

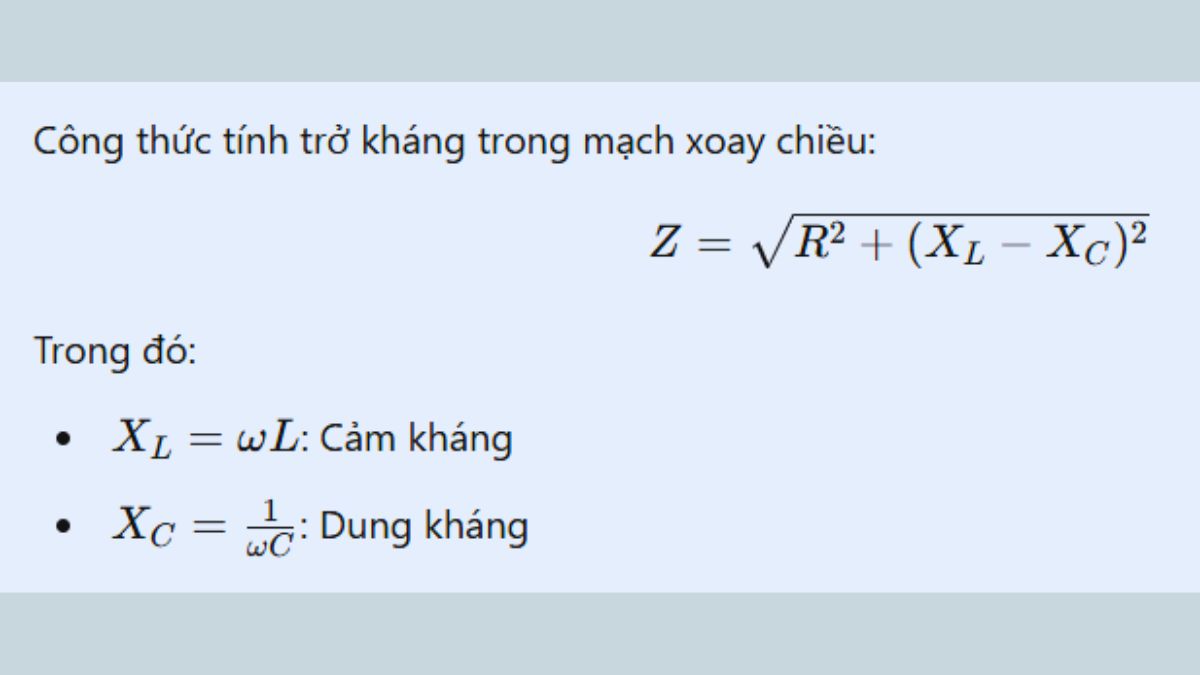

Công thức tính trở kháng trong mạch xoay chiều:

Ứng dụng thực tế của trở kháng:

• Hệ thống âm thanh: Để tối ưu hiệu suất, loa và ampli cần có trở kháng phù hợp.
• Điện tử viễn thông: Dây dẫn và thiết bị truyền tín hiệu phải được thiết kế để giảm phản xạ do không khớp trở kháng.
• Mạch điện phức tạp: Trở kháng giúp thiết kế và phân tích các mạch RLC (Điện trở - Cuộn cảm - Tụ điện).

Nguyên lý hoạt động của dòng điện

Dòng điện luôn tìm đường đi có điện trở thấp nhất. Đây là lý do tại sao mạch điện được thiết kế sao cho điện trở tương đương phù hợp với mục tiêu sử dụng, tránh hao phí năng lượng hoặc gây chập mạch.

Ngoài ra, bạn cần lưu ý rằng nhiệt độ cũng ảnh hưởng đến hoạt động của điện trở. Một số vật liệu như bán dẫn có điện trở thay đổi mạnh theo nhiệt độ, dẫn đến hiện tượng “hiệu ứng nhiệt”.

Hiểu rõ các công thức tính điện trở mắc song song của dây dẫn hay mắc nối tiếp không chỉ giúp bạn giải quyết bài toán vật lý mà còn hỗ trợ tốt trong thiết kế mạch điện thực tế. Bài viết này hy vọng đã mang lại những thông tin hữu ích, giúp bạn tự tin hơn khi làm việc với các mạch điện. Hãy nhớ rằng, kiến thức về điện trở chỉ là một phần nhỏ trong thế giới vật lý điện tử rộng lớn. Nếu muốn, bạn nên tìm hiểu thêm về tụ điện, cuộn cảm và các thiết bị bán dẫn!
