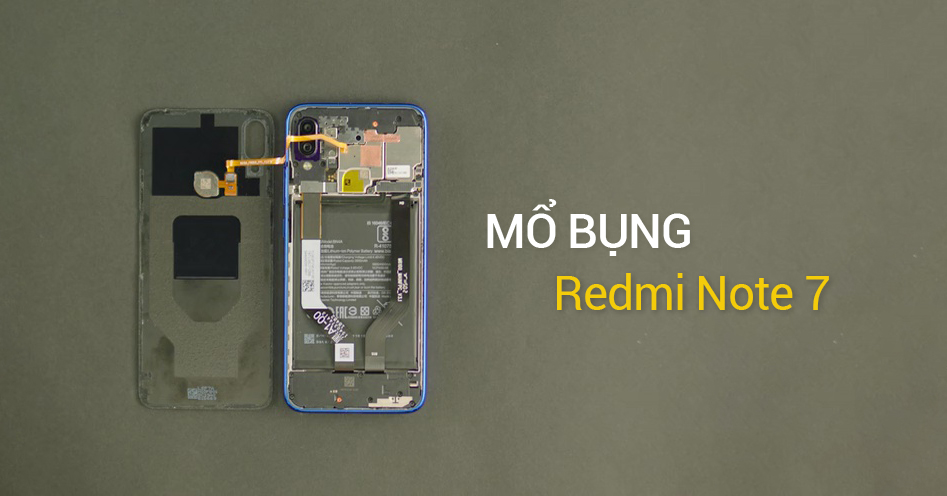

Mổ bụng Redmi Note 7: Có gì bên trong chiếc smartphone "quốc dân" giá chưa đến 4 triệu đồng?

Trong bài viết này, hãy cùng Sforum mổ bụng Redmi Note 7 để xem bên trong chiếc điện thoại 'quốc dân' này có những gì nhé!

Tuần trước, Redmi đã chính thức ra mắt mẫu smartphone đầu tiên của mình sau khi tách rời với tên gọi là Redmi Note 7. Mặc dù được trang bị cấu hình phần cứng mạnh mẽ, thiết kế đẹp mắt và camera lên tới 48MP, tuy nhiên chiếc điện thoại này lại đi kèm mức giá rẻ đến bất ngờ, chỉ từ999 NDT (khoảng 3.4 triệu đồng) cho phiên bản 3GB RAM + 32GB bộ nhớ trong.

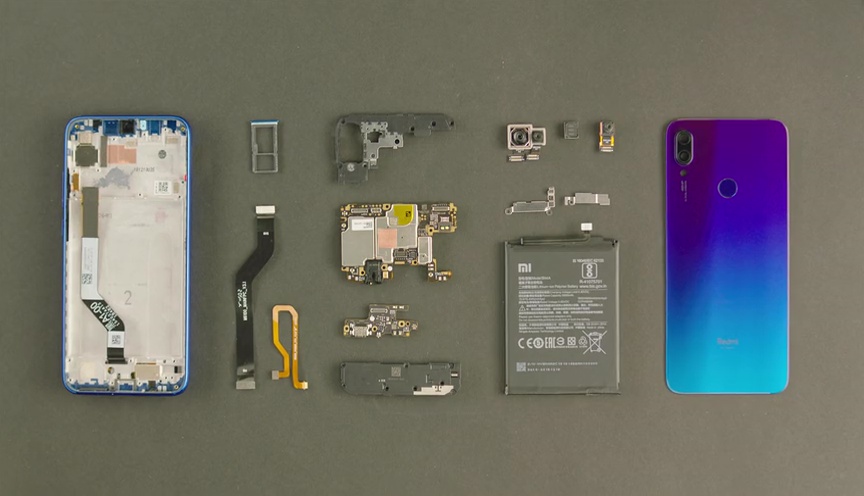

[caption id='attachment_200496' align='aligncenter' width='864'] Toàn bộ linh kiện bên trong của Redmi Note 7.[/caption]

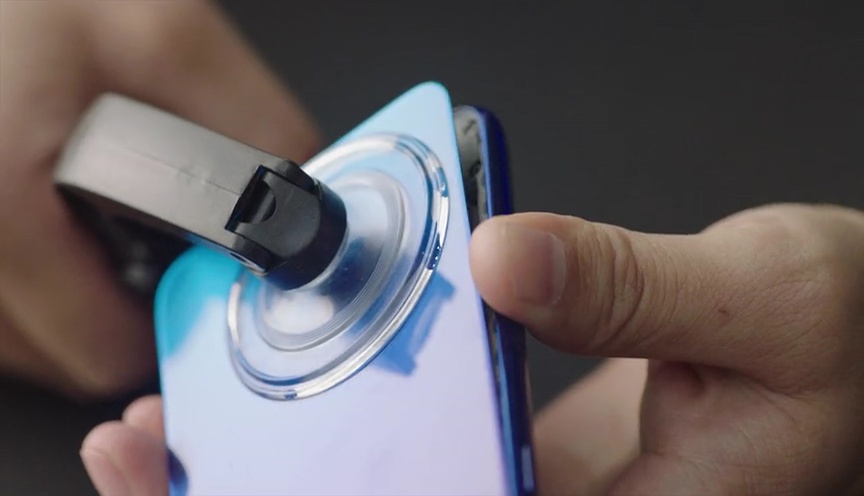

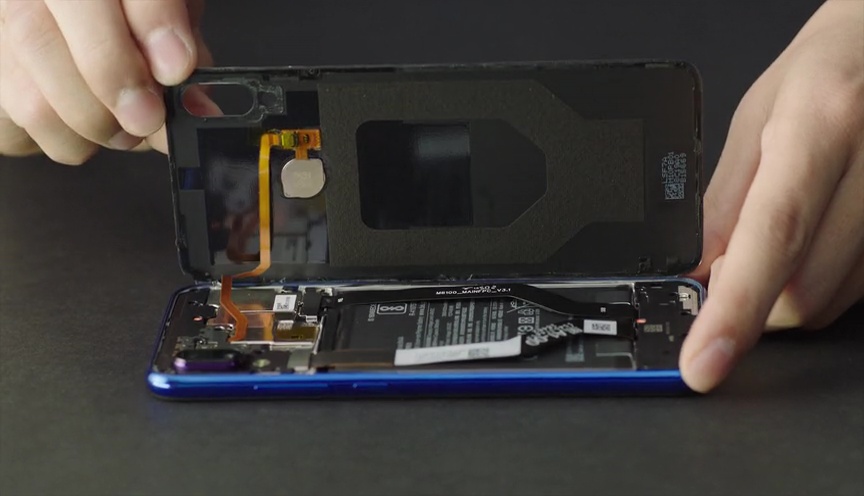

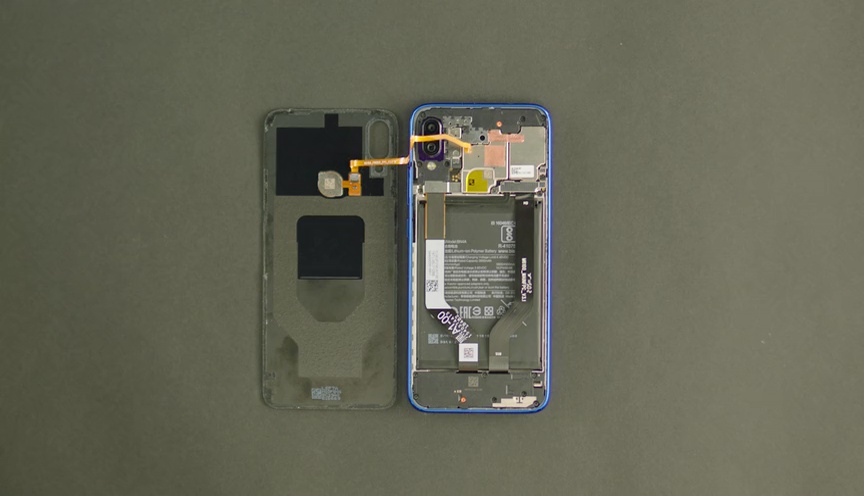

Để bắt đầu mổ bụng Redmi Note 7, chúng ta sẽphải tháo khay SIM của máy ra trước, sau đó dùng cốc hút chân không và nhẹ nhàngtách mặt lưng kính ra khỏi thiết bị, giống như các mẫu smartphone khác của Xiaomi.

Ở bên trong, chúng ta sẽ có tất cả hai bảng mạch in PCB, trong đó bảng mạch chính lớn sẽ nằm ở phía trên và bảng mạch phụ nhỏ hơn sẽ được đặt bên dưới phần pin. Cả hai bảng mạch PCB này đều có thể tháo được bằng tuốc nơ vít.

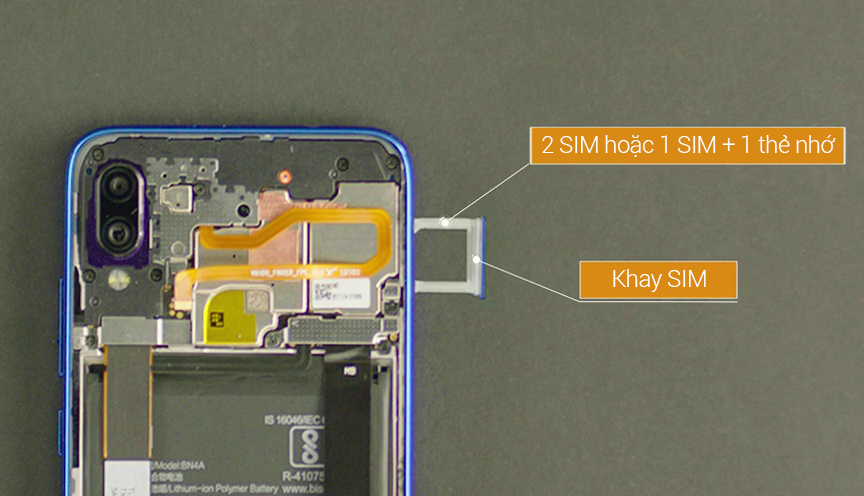

Bảng mạch PCB chính ở phía trên là nơi chứa camera và các thành phần chính của máy. Chiếc điện thoại này có khay SIM lai, cho phép người dùng sử dụng đồng thời 2 SIM chuẩn Nano hoặc 1 SIM + 1 thẻ nhớ microSD.Lột bỏ tấm nhựa bảo vệ ở phía trên, chúng ta có thể hoàn toàn nhìn thấy rõ các linh kiện bên trong bảng mạch chính của Redmi Note 7.

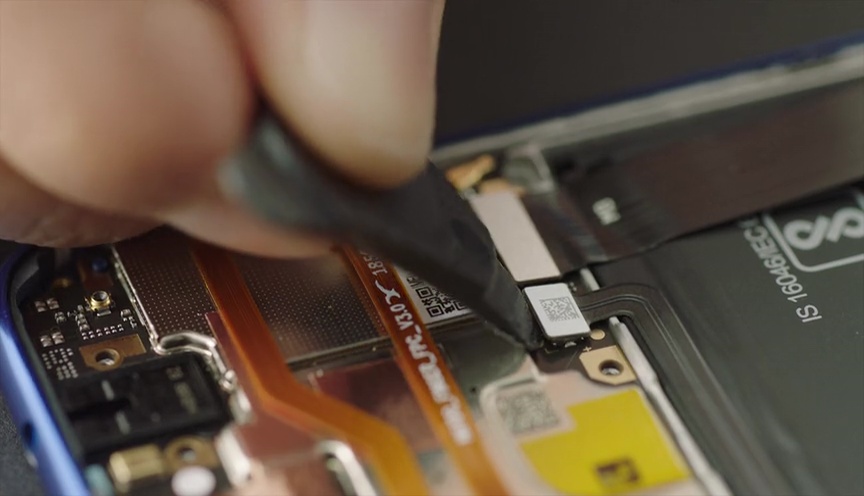

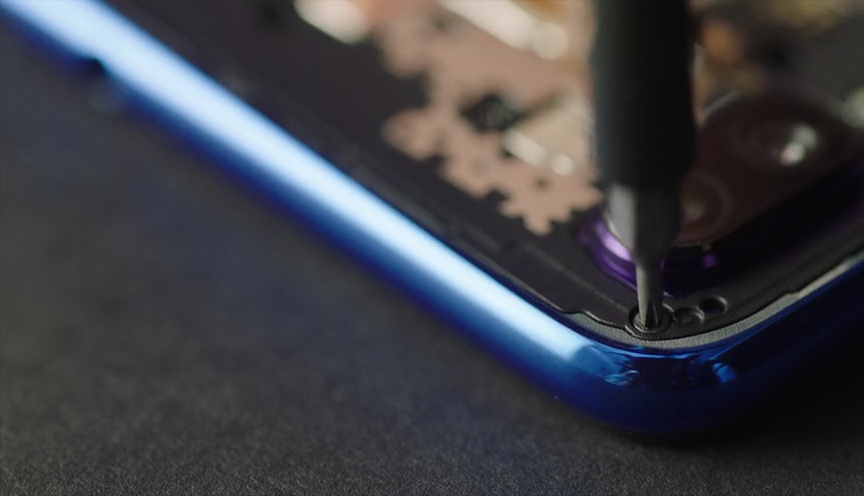

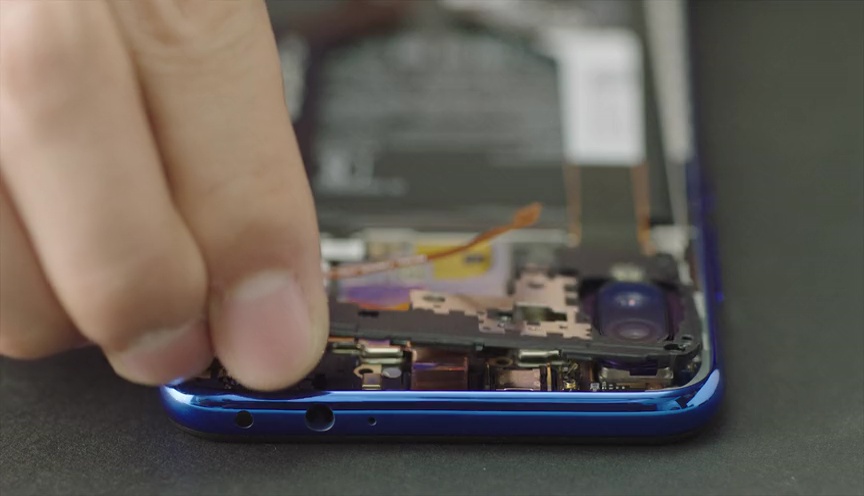

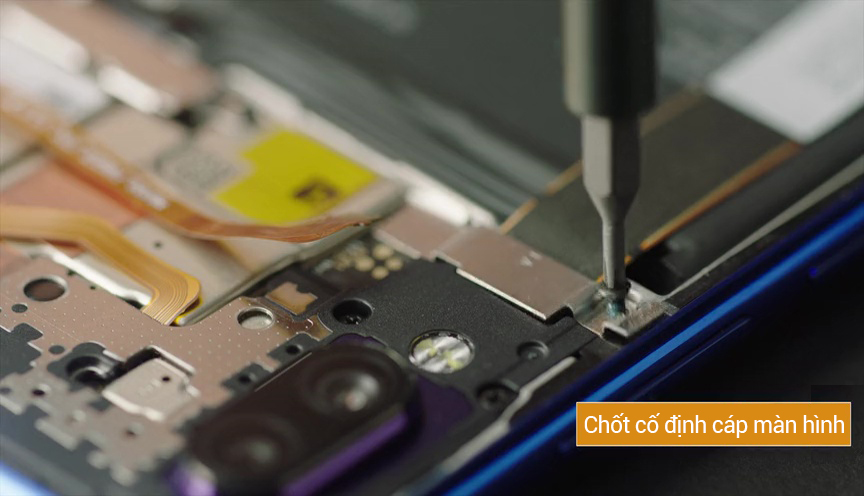

[caption id='attachment_200500' align='aligncenter' width='864'] Nhẹ nhàng tháo toàn bộ ốc ở phần nửa trên của thiết bị.[/caption] [caption id='attachment_200507' align='aligncenter' width='864'] Tháo thanh chốt cố định cáp màn hình.[/caption] [caption id='attachment_200508' align='aligncenter' width='864'] Gỡ bỏ tấm nhựa bảo vệ.[/caption]

Sau khi lột bỏ tấm nhựa bảo vệ, chúng ta có thể dễ dàng thấy các linh kiện được gắn vào bo mạch chính của Redmi Note 7. Giống như những gì mà CEO Lei Jun đã nói, tại những vị trí yếu điểm nhưkhay thẻ SIM, cổng USB Type-C, jack cắm âm thanh 3.5mm, các nút bấm vật lý, mô-đun camera và loa thoại đều có phần viền cao su để giúp máy có thể kháng nước.

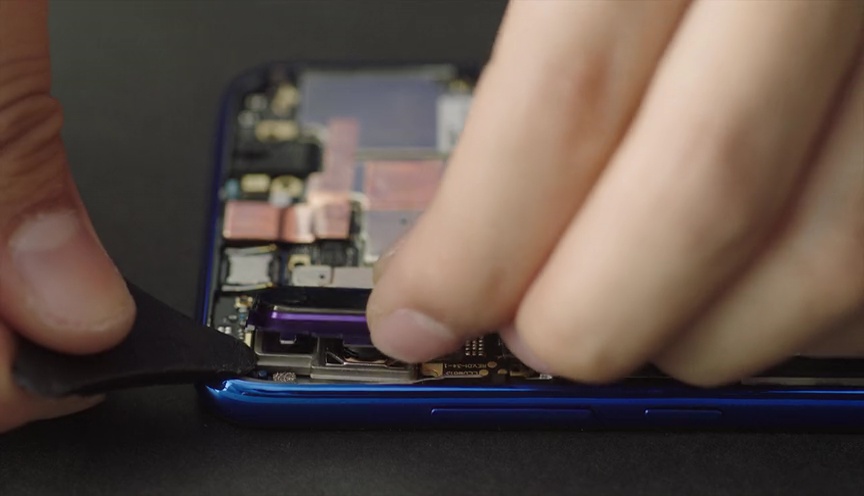

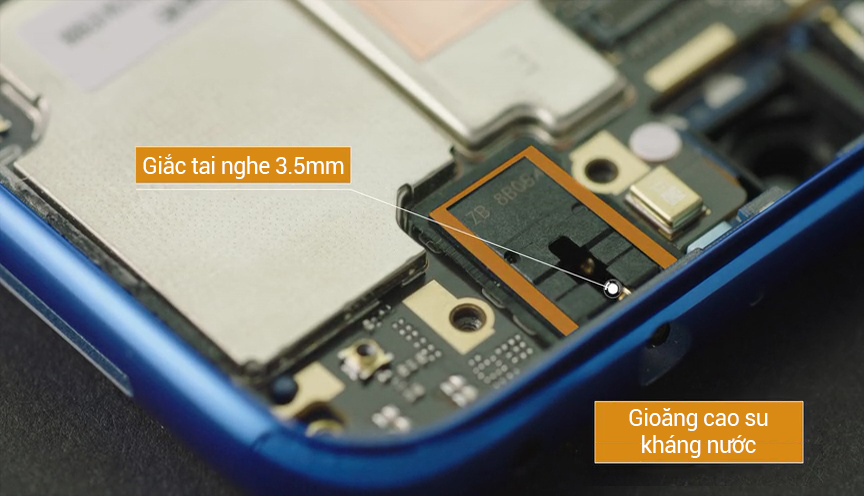

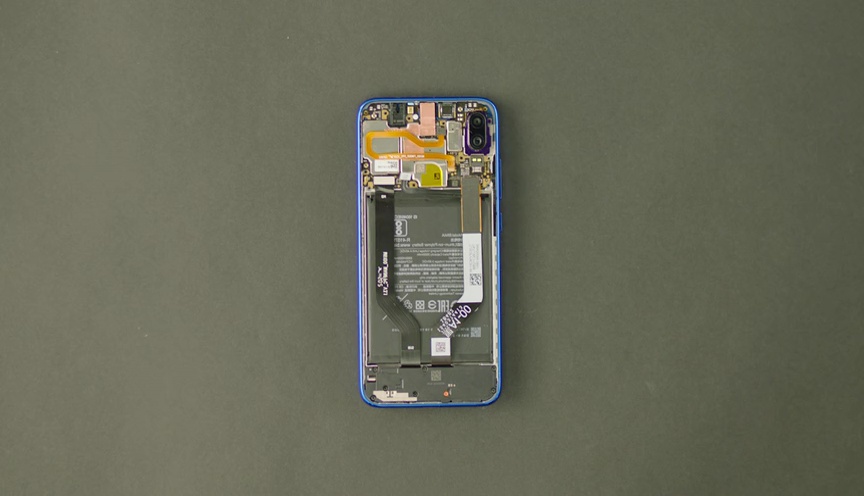

[caption id='attachment_200511' align='aligncenter' width='864'] Đây chính là 'cơ thể' của Redmi Note 7.[/caption] [caption id='attachment_200510' align='aligncenter' width='864'] Giắc cắm tai nghe 3.5mm.[/caption] [caption id='attachment_200518' align='aligncenter' width='864'] Tháo kính bảo vệ camera.[/caption]

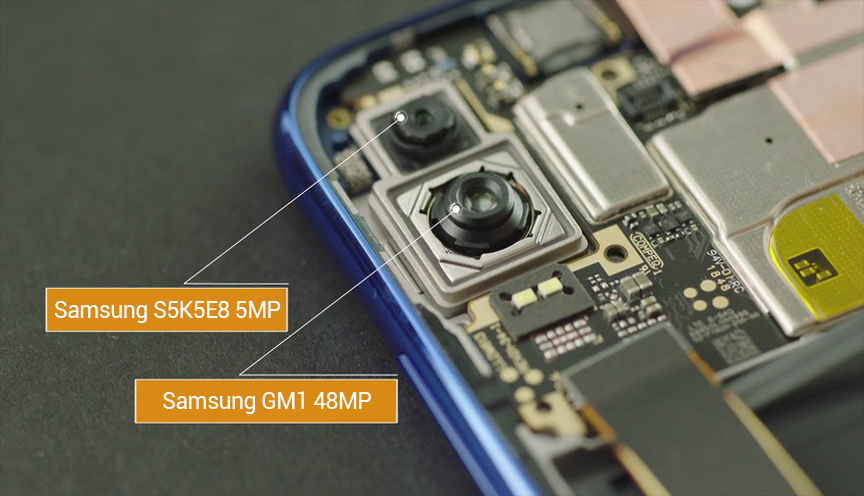

Trong cụm camera, cảm biến lớn hơn ở bên dưới là cảm biến chính 48MP và cảm biến nhỏ hơn ở bên trên là cảm biến chiều sâu 5MP.

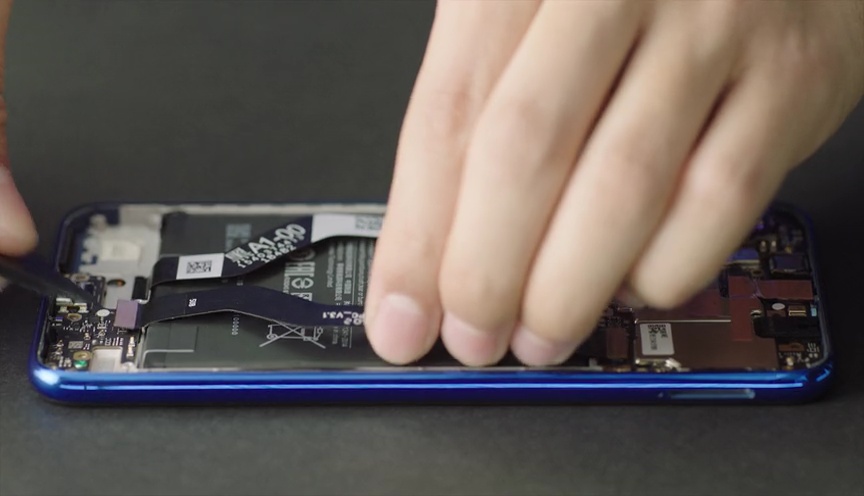

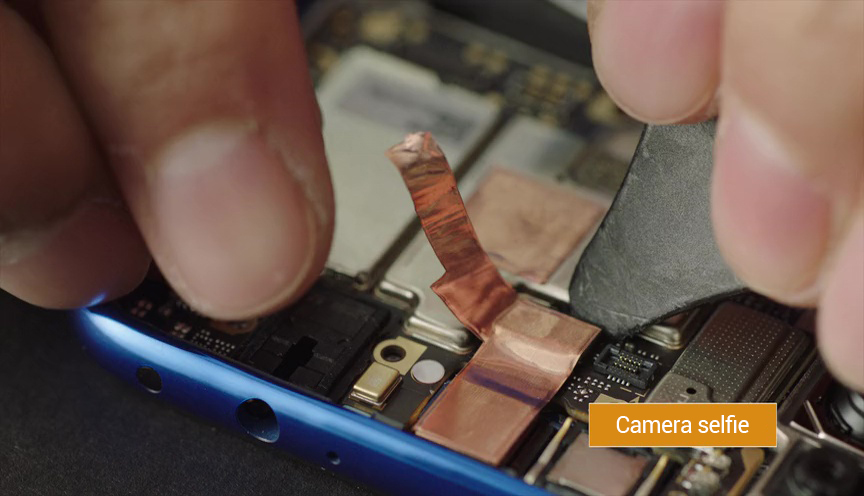

[caption id='attachment_200519' align='aligncenter' width='864'] Mô-đun camera kép của Redmi Note 7.[/caption] [caption id='attachment_200520' align='aligncenter' width='864'] Camera trước.[/caption] [caption id='attachment_200512' align='aligncenter' width='864'] Tháo cáp pin và cáp main dưới.[/caption]

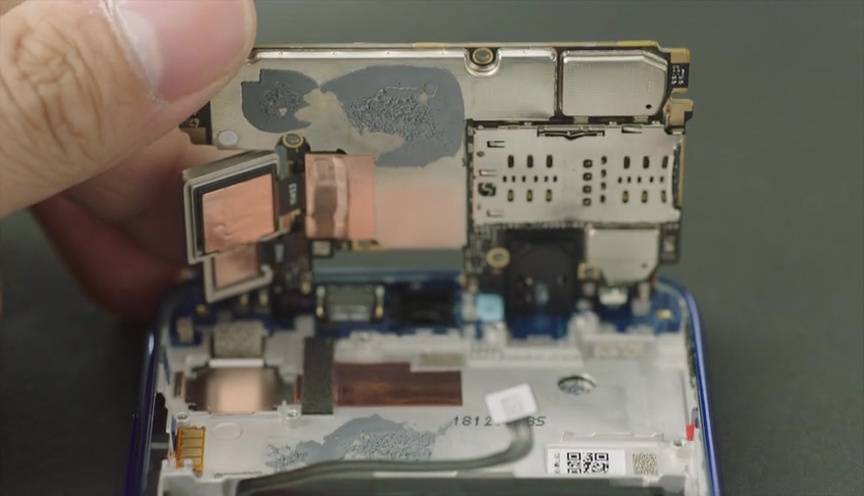

Sau khi tháo toàn bộ cáp kết nối ra khỏi bo mạch chính, chúng ta có thể dễ dàng nhấc phần bảng mạch này ra khỏi khung máy.

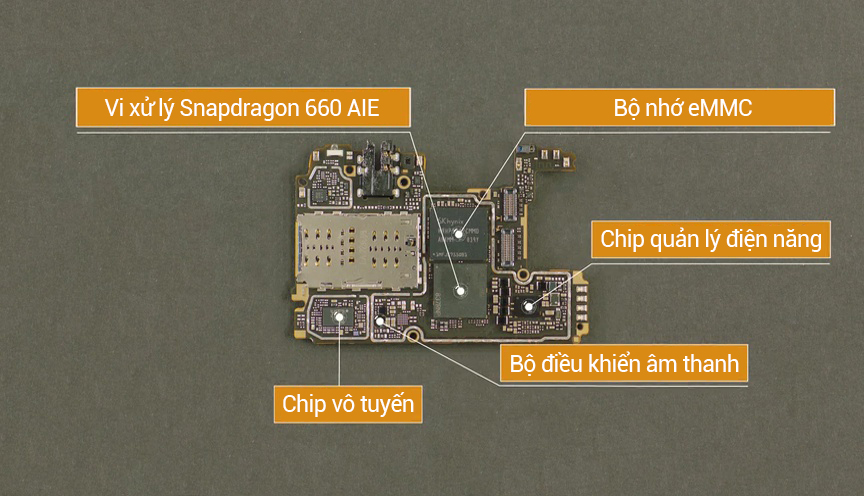

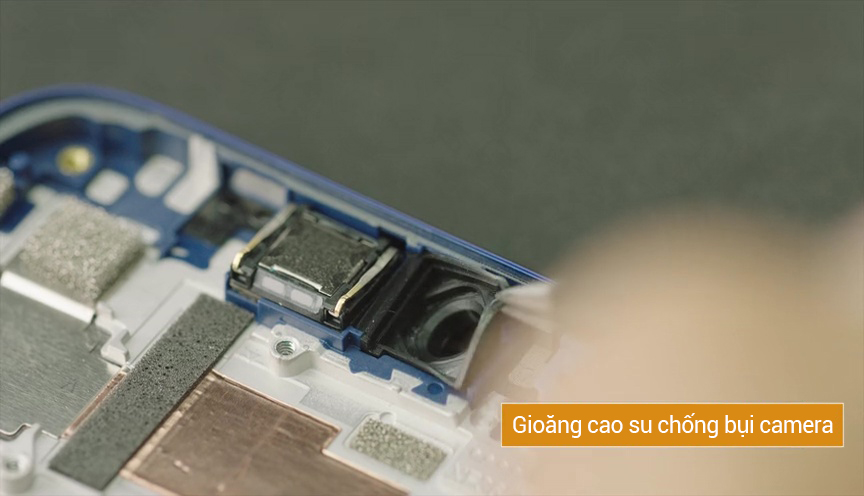

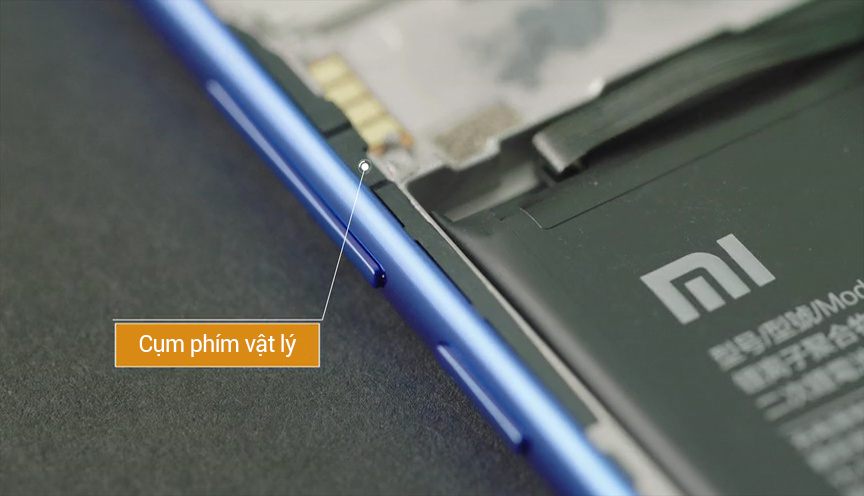

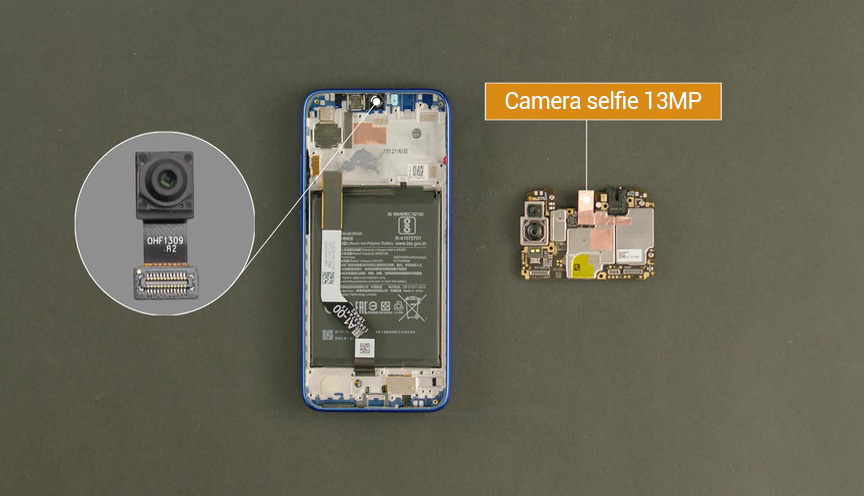

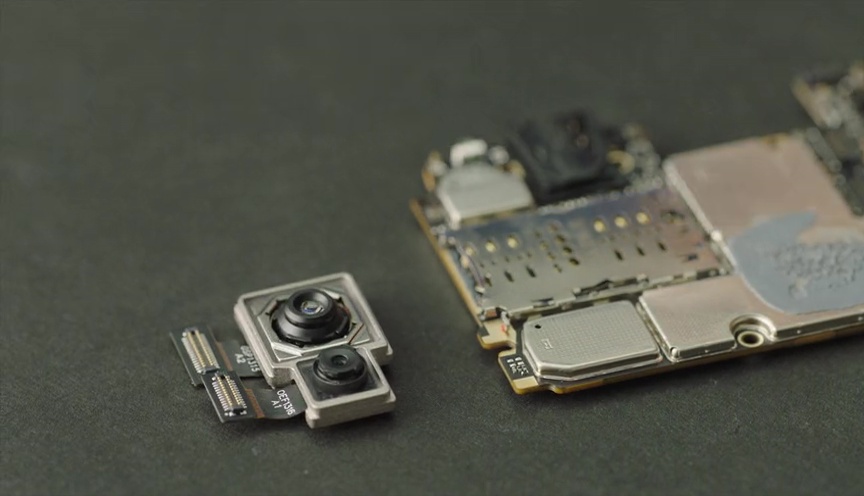

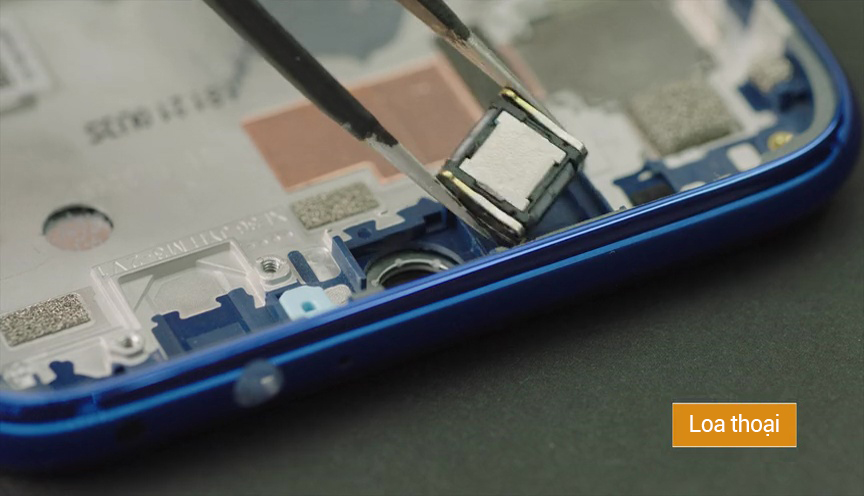

[caption id='attachment_200521' align='aligncenter' width='864'] Bảng mạch chính.[/caption] [caption id='attachment_200522' align='aligncenter' width='864'] Camera selfie trước của máy có độ phân giải 13MP.[/caption] [caption id='attachment_200523' align='aligncenter' width='864'] Bo mạch chính (main trên) và cụm camera kép.[/caption] [caption id='attachment_200526' align='aligncenter' width='864'] Vị trí sắp xếp các linh kiện thiết yếu trên bo mạch chính của Redmi Note 7.[/caption] [caption id='attachment_200528' align='aligncenter' width='864'] Máy có phần gioăng cao su để chống nước và chống bụi cho camera.[/caption] [caption id='attachment_200529' align='aligncenter' width='864'] Loa thoại.[/caption] [caption id='attachment_200530' align='aligncenter' width='864'] Cụm phím tăng giảm âm lượng và phím nguồn.[/caption]

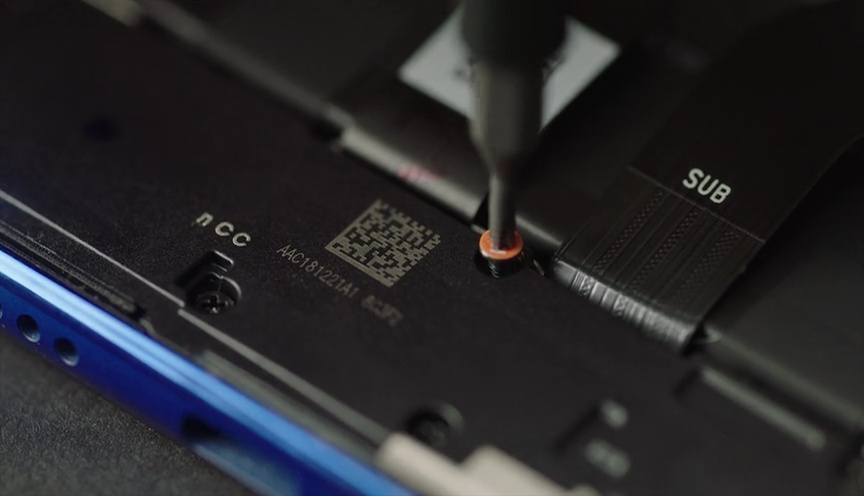

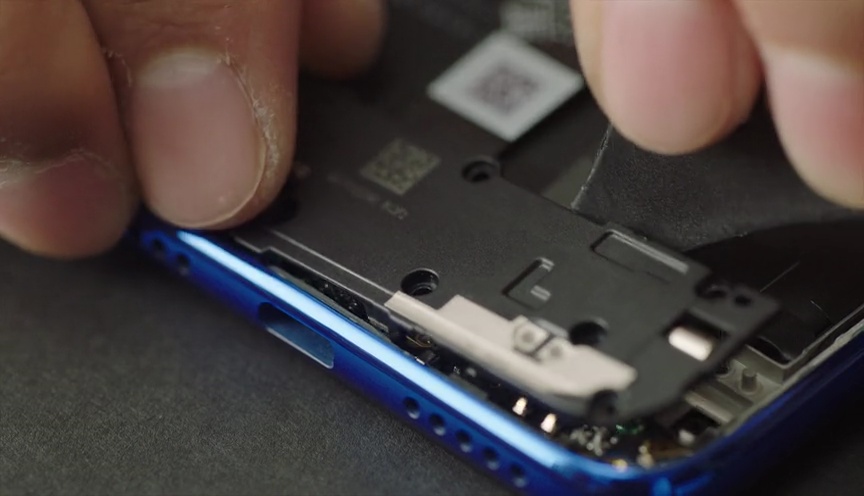

Giống như bo mạch chính, phần bo mạch phụ đặt ở phía dưới phần pin của Redmi Note 7 cũng được bảo vệ bằng một tấm nhựa đặt bên trên. Bạn có thể dễ dàng tháo tấm nhựa bảo vệ ra bằng tuốc nơ vít và nhấc nhẹ ra khỏi phần khung máy.

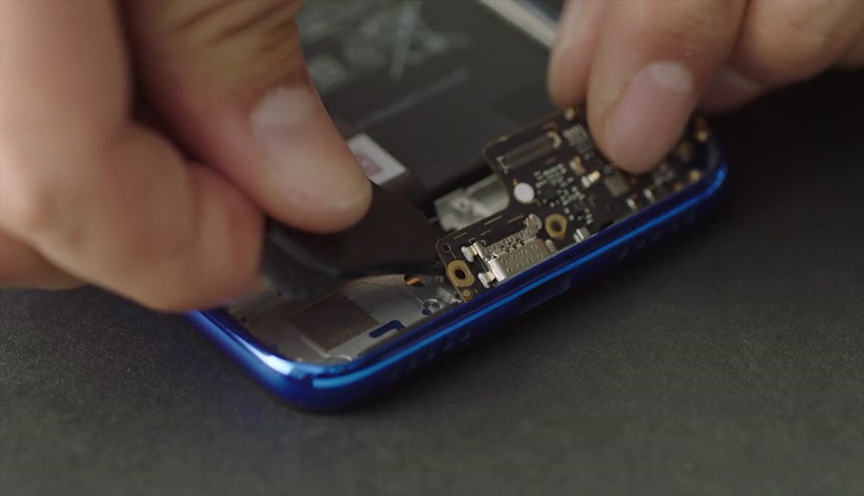

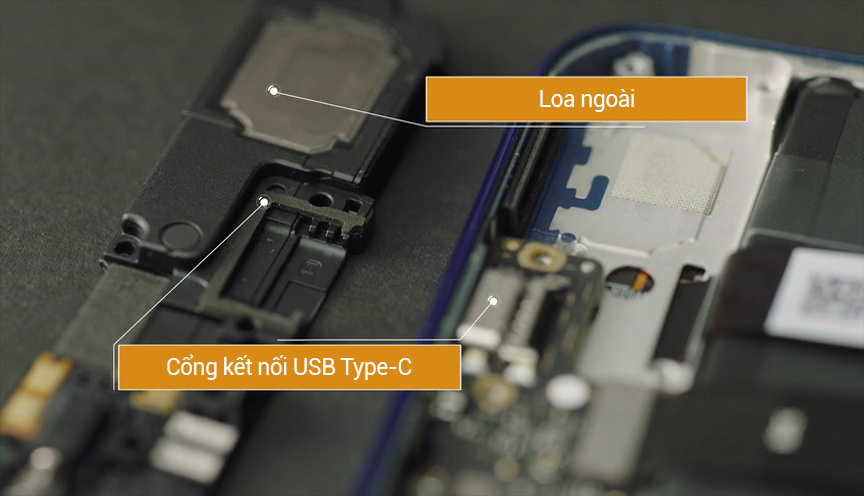

Bảng mạch phụ của Redmi Note 7 được làm nhỏ hơn và được kết nối với bảng mạch chính, là nơi chứa cổng USB Type-C, motor rung để cung cấp phản hồi xúc giác cho người dùng. Ngoài ra, phần nhựa bảo vệ cũng chứa loa ngoài của thiết bị.

[caption id='attachment_200516' align='aligncenter' width='864'] Nắp nhựa bảo vệ bo mạch phụ.[/caption] [caption id='attachment_200517' align='aligncenter' width='864'] Bo mạch phụ (main dưới).[/caption]

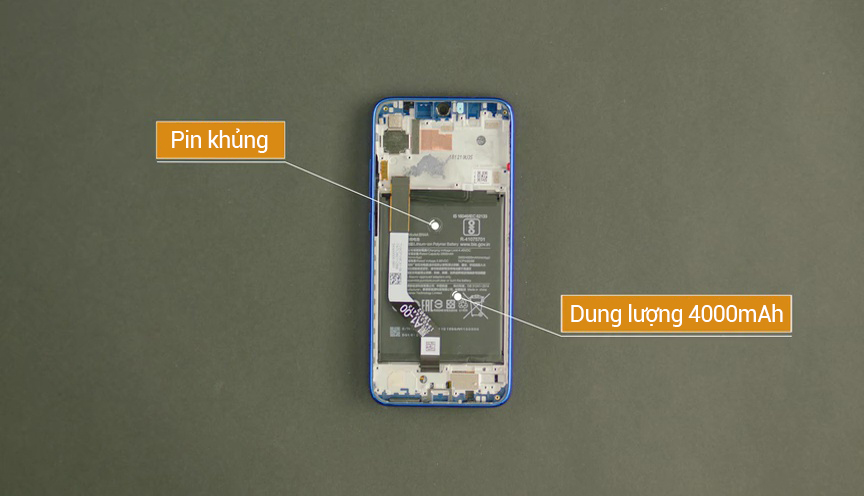

Viên pin đi kèm Redmi Note 7 có diện tích khá lớn, dung lượng lên tới 4000mAh và hỗ trợ công nghệ sạc nhanh QC 4.0 của Qualcomm.

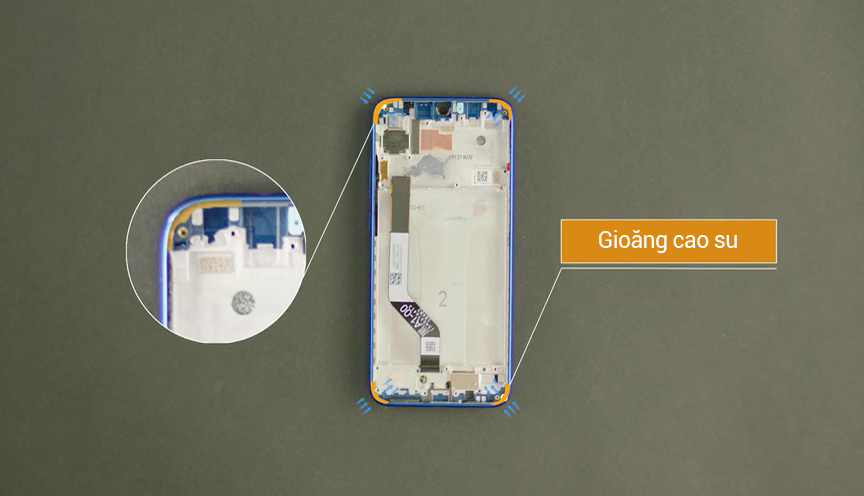

[caption id='attachment_200531' align='aligncenter' width='864'] Pin khủng 4000mAh.[/caption] [caption id='attachment_200532' align='aligncenter' width='864'] Máy được trang bị gioăng cao su chống nước ở cả 4 góc.[/caption] [caption id='attachment_200533' align='aligncenter' width='864'] Toàn bộ linh kiện bên trong của Redmi Note 7.[/caption] [caption id='attachment_200535' align='aligncenter' width='864'] Đây là chiếc Redmi Note 7 của chúng ta sau khi được lắp ráp toàn bộ linh kiện trở lại và đã hoạt động bình thường.[/caption]

Mặc dù chỉ là một thiết bị giá rẻ, tuy nhiên Redmi Note 7 không những đi kèm với thông số kĩ thuật ấn tượng mà còn được hoàn thiện khá tốt ở bên trong. Đặc biệt, chiếc điện thoại này cũng có khả năng kháng nước và chịu lực cực kì tốt.Để chứng minh về độ bền, Xiaomi đã nâng thời hạn bảo hành tiêu chuẩn cho Redmi Note 7 từ 12 tháng lên thành 18 tháng tại Trung Quốc.

Redmi Note 7không có chứng nhận IP về tiêu chuẩn kháng nước, tuy nhiên nó hoàn toàn có thể sống sót nếu chẳng may bị ướt, vô tình rơi vào nước và sử dụng hàng ngày trong môi trường bụi vừa phải. Hy vọng rằng chiếc điện thoại này sẽ sớm được Redmi mang ra thị trường quốc tế.
