Phân tần của loa là gì? Nguyên lý, phân loại và vai trò

Phân tần của loa là gì là câu hỏi mà bất cứ ai muốn tự đóng loa hay nâng cấp dàn máy đều cần phải hiểu rõ tường tận. Để hiểu rõ hơn, hãy cùng Sforum đi sâu phân tích cấu tạo, cách thức vận hành cũng như tầm quan trọng không thể thay thế của mạch phân tần ngay dưới đây.

Phân tần của loa là gì?

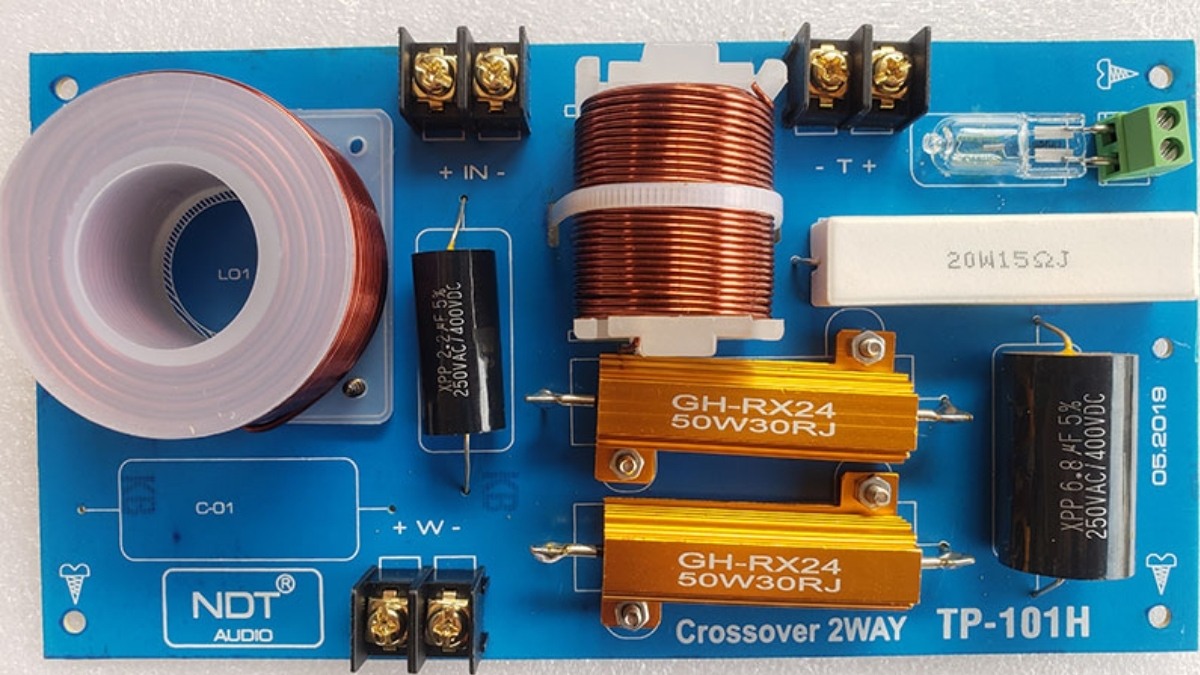

Phân tần loa (crossover) là mạch điện nằm bên trong thùng loa, dùng để tách tín hiệu âm thanh toàn dải thành các dải tần thấp, trung và cao. Nhờ đó, mỗi dải tần được đưa đến đúng củ loa phù hợp, giúp âm thanh phát ra rõ ràng, đồng thời kéo dài tuổi thọ cho hệ thống âm thanh.

Khám phá ngay huyền thoại âm thanh - loa Marshall với mức giá cực ưu đãi chỉ có tại CellphoneS. Sản phẩm sở hữu ngoại hình cực chất, âm thanh sống động mê hoặc, đảm bảo chính hãng 100%.

[Product_Listing categoryid="887" propertyid="" customlink="https://cellphones.com.vn/thiet-bi-am-thanh/loa/marshall.html" title="Danh sách tai nghe Bluetooth đang được quan tâm nhiều tại CellphoneS"]

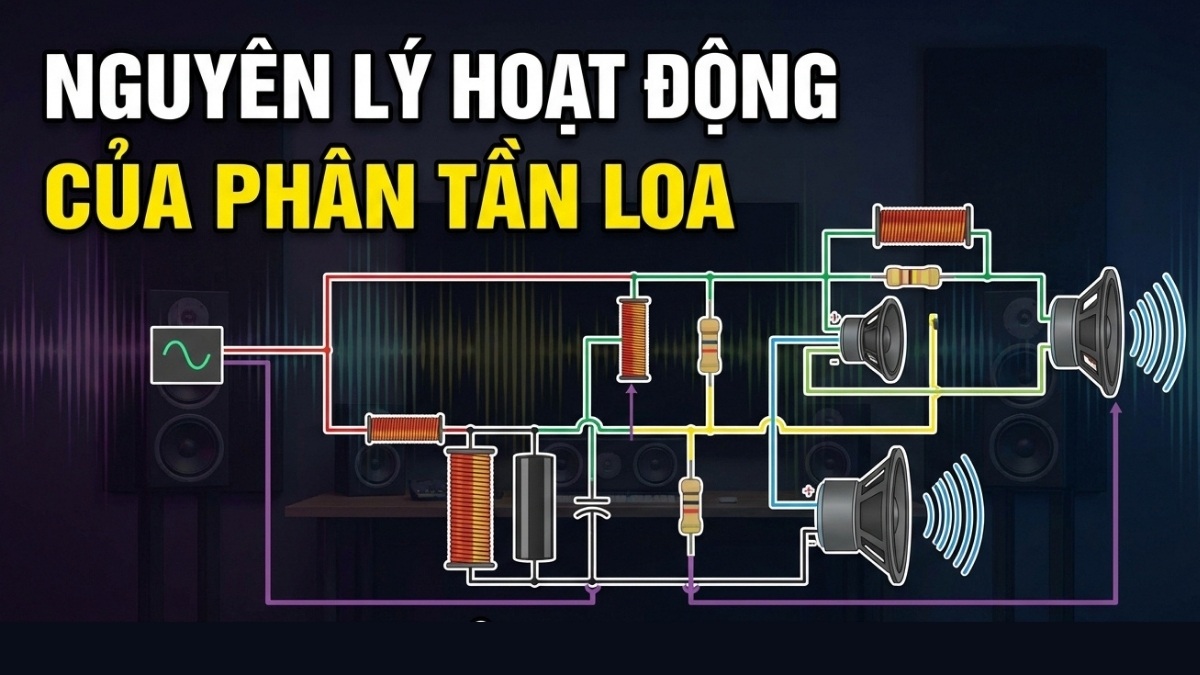

Nguyên lý hoạt động của phân tần loa

Nguyên lý hoạt động của phân tần loa là sử dụng các linh kiện điện tử như cuộn cảm, tụ điện và điện trở để tách tín hiệu âm thanh toàn dải thành các dải tần trầm, trung và cao. Sau đó gửi đến từng loại loa phù hợp, giúp âm thanh rõ nét và bảo vệ loa khỏi hư hỏng.

Nguyên lý hoạt động của loa phân tần là gì sẽ được giải thích rõ như sau:

• Tiếp nhận luồng tín hiệu: Tín hiệu âm thanh toàn dải từ ampli được đưa vào mạch phân tần để xử lý.
• Phân tách tần số:
  • Cuộn cảm (L) có nhiệm vụ chặn các dải tần cao, chỉ cho tín hiệu tần số thấp đi qua và truyền đến loa bass.
  • Tụ điện (C) lọc bỏ các dải âm thấp, cho tần số cao đi đến loa Treble, bảo vệ loa khỏi năng lượng lớn từ âm trầm.
  • Điện trở R kiểm soát cường độ dòng điện, đảm bảo độ nhạy của loa Treble luôn ở mức an toàn.
• Phân phối tín hiệu: Các dải tần đã được lọc sẽ được gửi lần lượt đến loa Bass (trầm), loa Mid (trung) và loa Treble (cao) để tái tạo âm thanh hiệu quả.

Cấu tạo cơ bản của mạch phân tần

Mạch phân tần cho loa chủ yếu là mạch thụ động, gồm các linh kiện cuộn cảm, tụ điện và điện trở, được sắp xếp thành bộ lọc tần số để phân chia tín hiệu phù hợp cho từng củ loa.

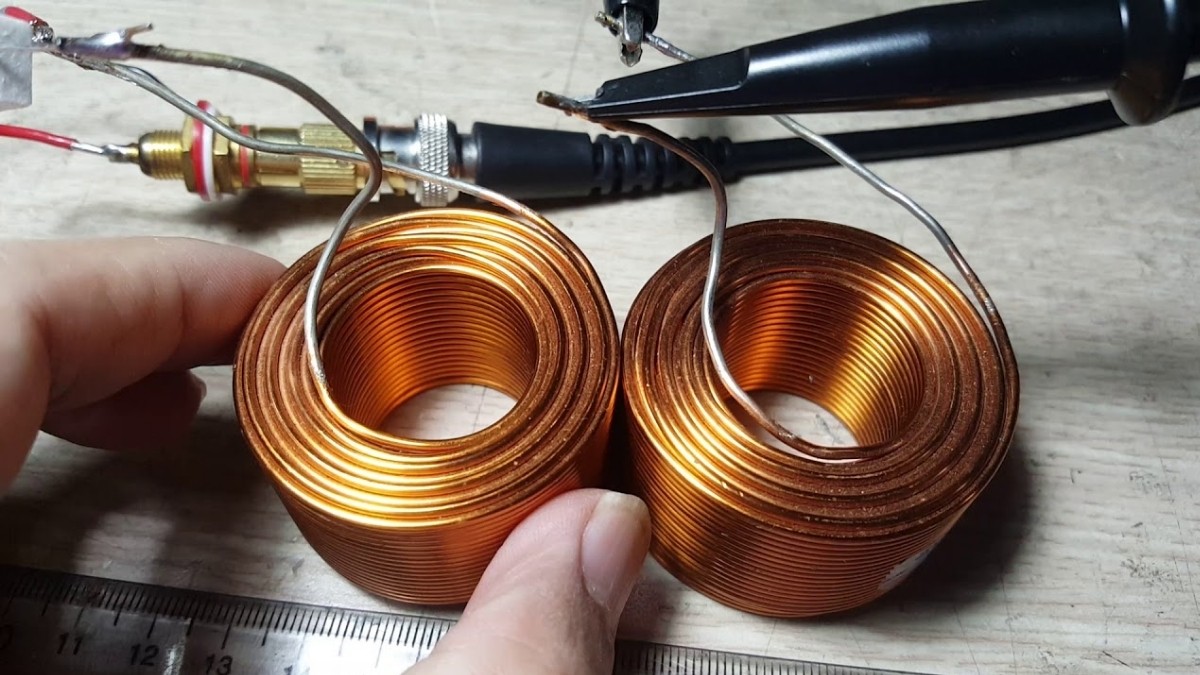

Cuộn cảm (Inductor)

Cuộn cảm (Inductor - L) là cuộn dây đồng có kích thước lớn, quấn quanh lõi ferrite hoặc lõi không khí. Nó tạo trở kháng cao ở tần số cao để chặn dải này, chỉ cho tần số thấp đi qua, thường được dùng trong bộ lọc thông thấp để bảo vệ và tối ưu loa bass.

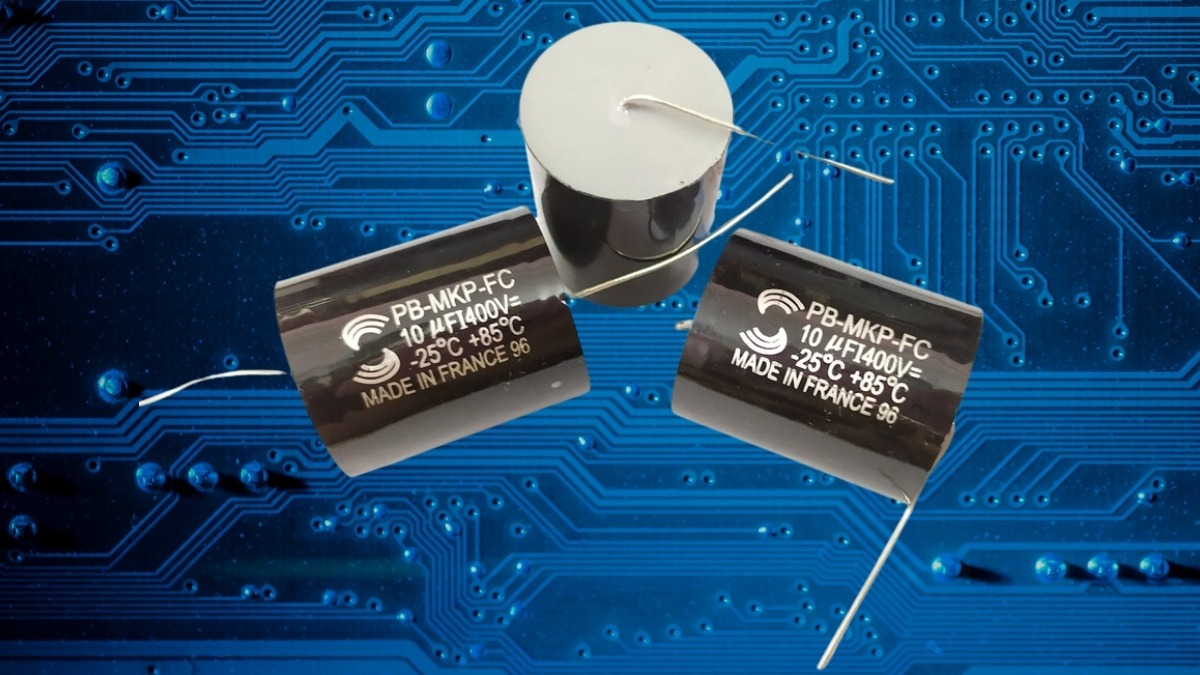

Tụ điện (Capacitor)

Tụ điện (Capacitor - C) có dạng hình trụ hoặc hộp vuông, tạo trở kháng lớn để chặn dải trầm (bass) gây hại, đồng thời chỉ cho tín hiệu tần số cao đi qua. Đây là linh kiện cốt lõi trong bộ lọc thông cao giúp bảo vệ và tối ưu âm thanh cho loa Treble khỏi tín hiệu bass mạnh.

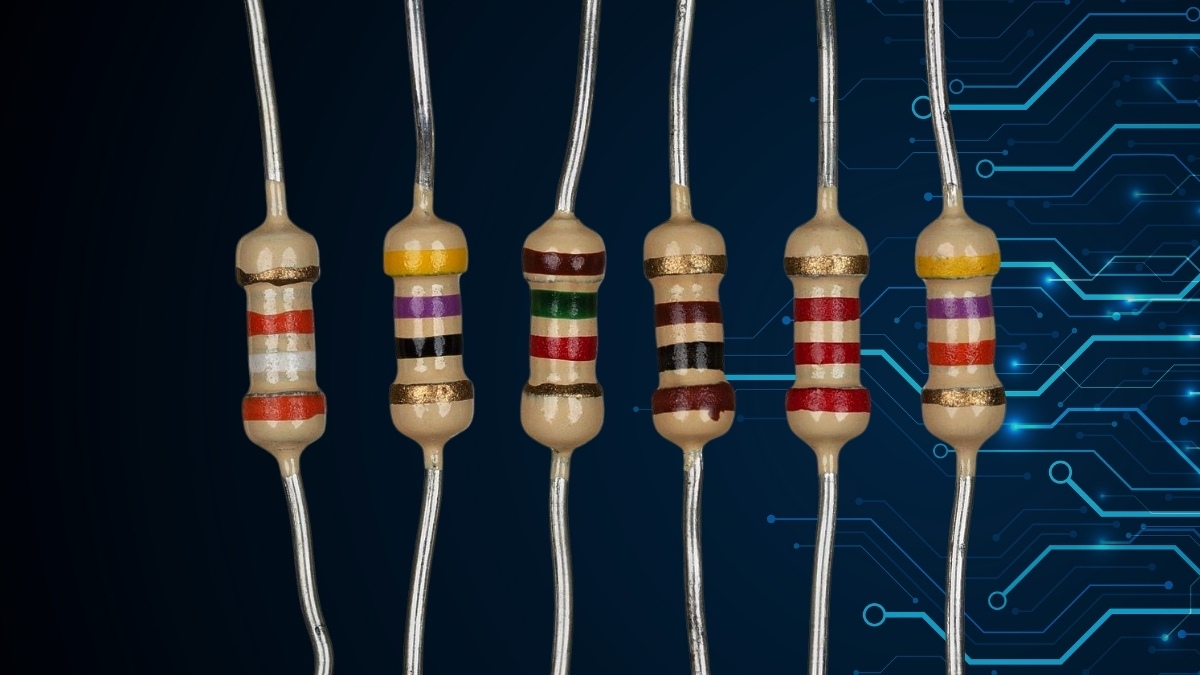

Điện trở (Resistor)

Điện trở (Resistor - R) thường là loại công suất lớn, khả năng chịu nhiệt tốt và có màu trắng hoặc xám. Linh kiện này giúp giảm cường độ tín hiệu đầu ra, cân bằng âm lượng giữa các dải tần và bảo vệ loa Treble khỏi quá tải, hạn chế hiện tượng âm thanh chói gắt.

Xem thêm: Loa Mid là gì? Cấu tạo và chức năng của loa Mid

Phân loại phân tần của loa

Hệ thống phân tần của loa được phân loại dựa trên cơ chế vận hành và nền tảng kỹ thuật, điển hình với các biến thể sau.

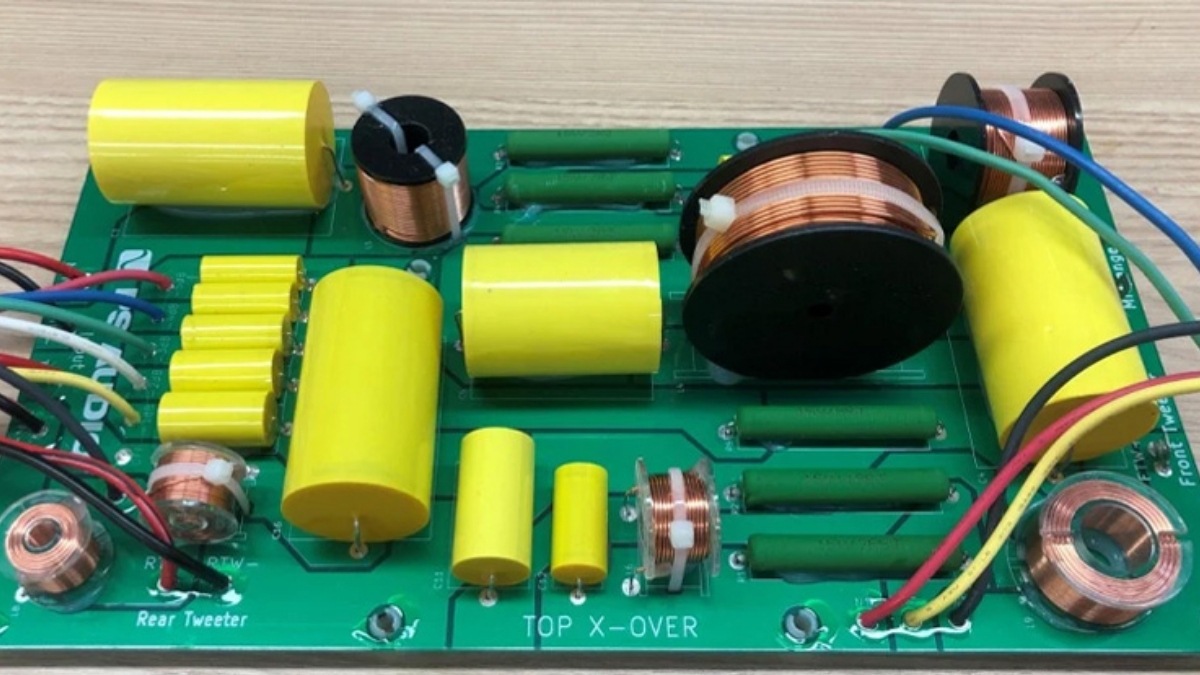

Phân tần thụ động (Passive Crossover)

Phân tần thụ động sử dụng linh kiện thụ động như tụ điện, cuộn cảm và điện trở, hoạt động sau ampli mà không cần nguồn điện riêng, giúp tín hiệu công suất đi đến các củ loa. Ưu điểm của loại này là chi phí thấp, dễ lắp đặt và thường tích hợp sẵn trong nhiều loại loa dân dụng và karaoke.

Phân tần chủ động (Active Crossover)

Phân tần chủ động hoạt động dựa trên hệ thống mạch xử lý điện tử, có nguồn cấp riêng để phân chia và kiểm soát các dải tần âm thanh. Ưu điểm của nó là hiệu suất cao, điều chỉnh linh hoạt các thông số âm thanh, cho chất âm sạch hơn và bảo vệ loa hiệu quả.

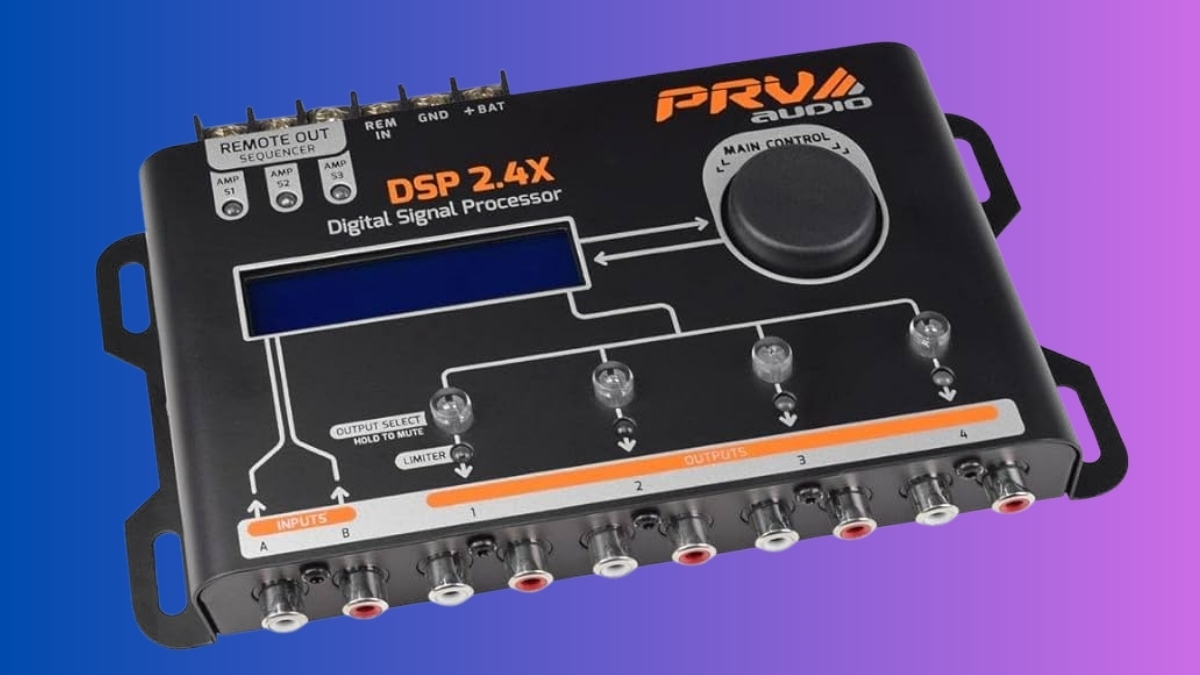

Phân tần analog và phân tần số (DSP)

Phân tần loa hiện nay còn chia ở hai dạng chính là phân tần analog và phân tần số (DSP), mỗi loại có ưu nhược điểm riêng:

• Phân tần analog: Sử dụng mạch analog như op-amp và transistor để lọc tín hiệu mà không chuyển đổi số, mang lại âm thanh tự nhiên và ít độ trễ.
• Phân tần số: Dùng bộ xử lý tín hiệu số để lọc tín hiệu qua phần mềm, cho phép điều chỉnh chính xác và tích hợp nhiều tính năng như delay và limiter.

Phân tần loa 2 đường tiếng, 3 đường tiếng

Phân tần loa được phân loại dựa trên số đường tiếng, tức là số dải tần mà mạch phân tách và số củ loa tương ứng, trong đó phổ biến nhất là các loại 2 đường tiếng và 3 đường tiếng.

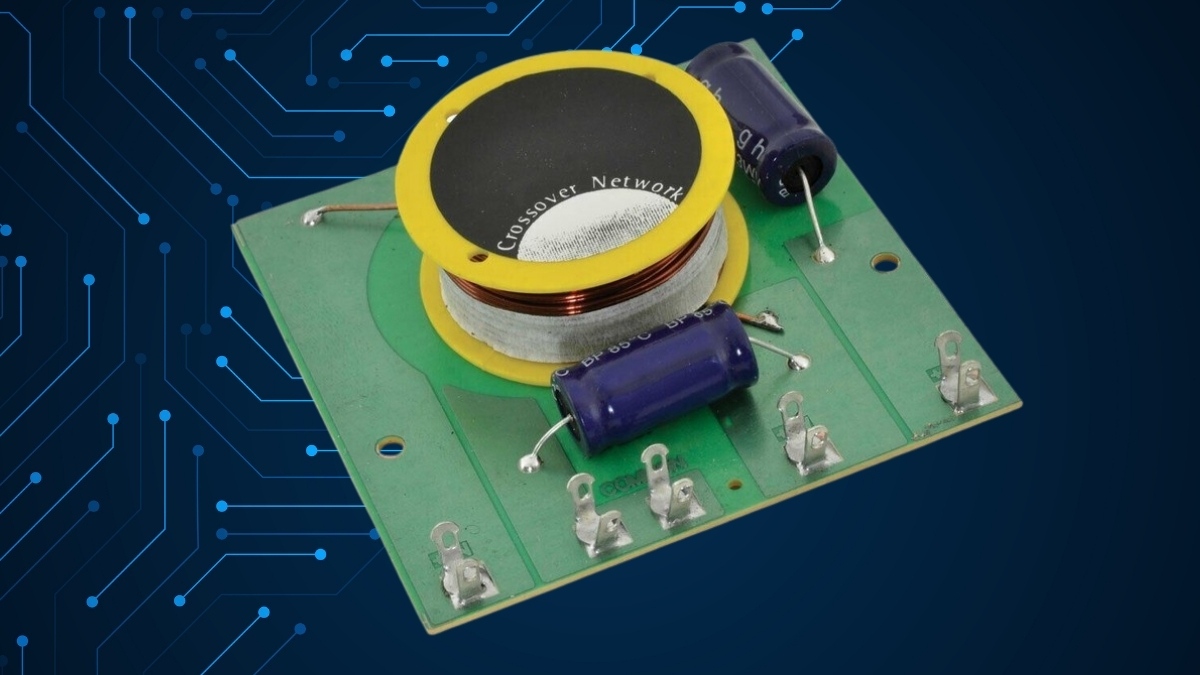

Phân tần loa 2 đường tiếng

Phân tần loa 2 đường tiếng chia tín hiệu thành hai dải chính: Dải thấp cho loa woofer và dải cao cho loa tweeter. Loại này có thiết kế đơn giản, chi phí thấp, dễ dàng lắp đặt và phù hợp với loa bookshelf, loa karaoke hoặc loa monitor nhỏ.

Phân tần loa 3 đường tiếng

Phân tần loa 3 đường tiếng tách tín hiệu thành ba dải tần thấp cho loa woofer, trung cho loa midrange và cao cho loa tweeter. Loại này có hai điểm cắt tần số thường nằm ở khoảng 300Hz - 800Hz và 3kHz - 5kHz, đặc biệt nhờ phân tần loa trung giúp tái hiện giọng hát và nhạc cụ một cách sống động hơn.

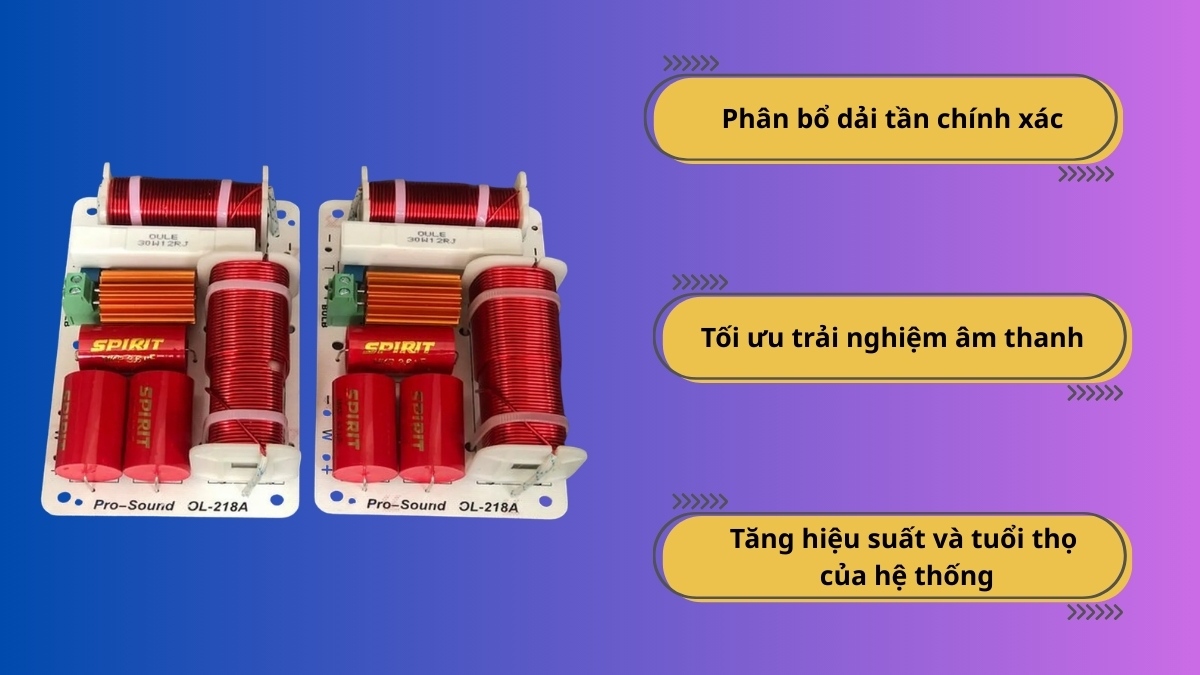

Vai trò của phân tần trong hệ thống loa

Sau khi nắm rõ phân tần loa là gì, bạn sẽ thấy tầm quan trọng của nó trong việc tối ưu âm thanh và bảo vệ thiết bị:

• Phân bổ dải tần chính xác: Điều hướng các tín hiệu âm thanh đến đúng trình điều khiển phù hợp, giúp dải âm tổng thể trở nên hài hòa hơn.
• Tối ưu trải nghiệm âm thanh: Giảm méo tiếng do mỗi củ loa chỉ xử lý dải tần mà nó mạnh nhất, đồng thời tạo đáp tuyến phẳng hơn giúp âm thanh tự nhiên hơn.
• Tăng hiệu suất và tuổi thọ hệ thống: Giảm tải cho ampli, đồng thời cân bằng độ nhạy giữa các củ loa, giúp hệ thống hoạt động ổn định.

Cách chọn phân tần loa phù hợp

Hiểu rõ cách chọn phân tần cho loa chính là chìa khóa đảm bảo chất lượng âm thanh vượt trội, độ bền củ loa và hiệu suất toàn hệ thống.

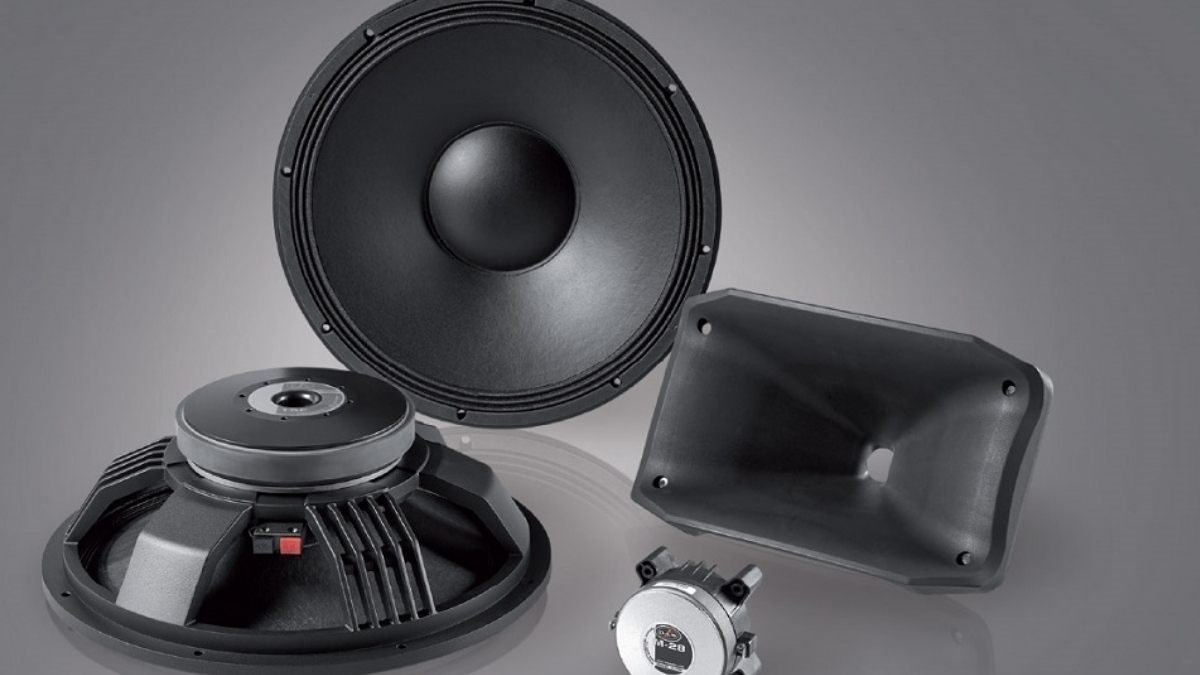

Chọn theo củ loa

Chọn theo củ loa để đảm bảo các dải âm không bị chồng chéo hoặc thiếu hụt. Bạn cần xác định điểm cắt tần dựa trên dải tần hoạt động hiệu quả của từng loa để tránh chồng chéo hoặc thiếu hụt âm:

• Loa Bass: Điểm cắt tần nên bằng hoặc thấp hơn tần số cao nhất mà loa Bass có thể đánh tốt (ví dụ ≤ 2000Hz).
• Loa Treble: Điểm cắt tần phải cao hơn ít nhất gấp đôi hoặc một quãng tám so với tần số cộng hưởng để tránh hư hỏng khi mở lớn.

Chọn theo công suất loa

Mạch phân tần phải chịu được công suất loa. Nếu mạch quá yếu so với công suất loa, các linh kiện sẽ nóng và gây méo tiếng. Công suất chịu đựng của phân tần nên lớn hơn công suất RMS của loa, tránh dùng phân tần gia đình cho loa hội trường.

Chọn phân tần theo trở kháng

Khi chọn phân tần, các củ loa nên có trở kháng danh nghĩa giống hoặc gần nhau, thường là 4Ω, 6Ω hoặc 8Ω. Nếu trở kháng các loa khác nhau, bạn cần điều chỉnh linh kiện hoặc thêm điện trở để cân bằng và đảm bảo hiệu suất hoạt động ổn định.

Cách lắp và chỉnh phân tần loa

Lắp đặt và điều chỉnh phân tần loa đúng cách giúp hệ thống âm thanh hoạt động tối ưu, dưới đây là hướng dẫn cơ bản để bạn thực hiện chính xác.

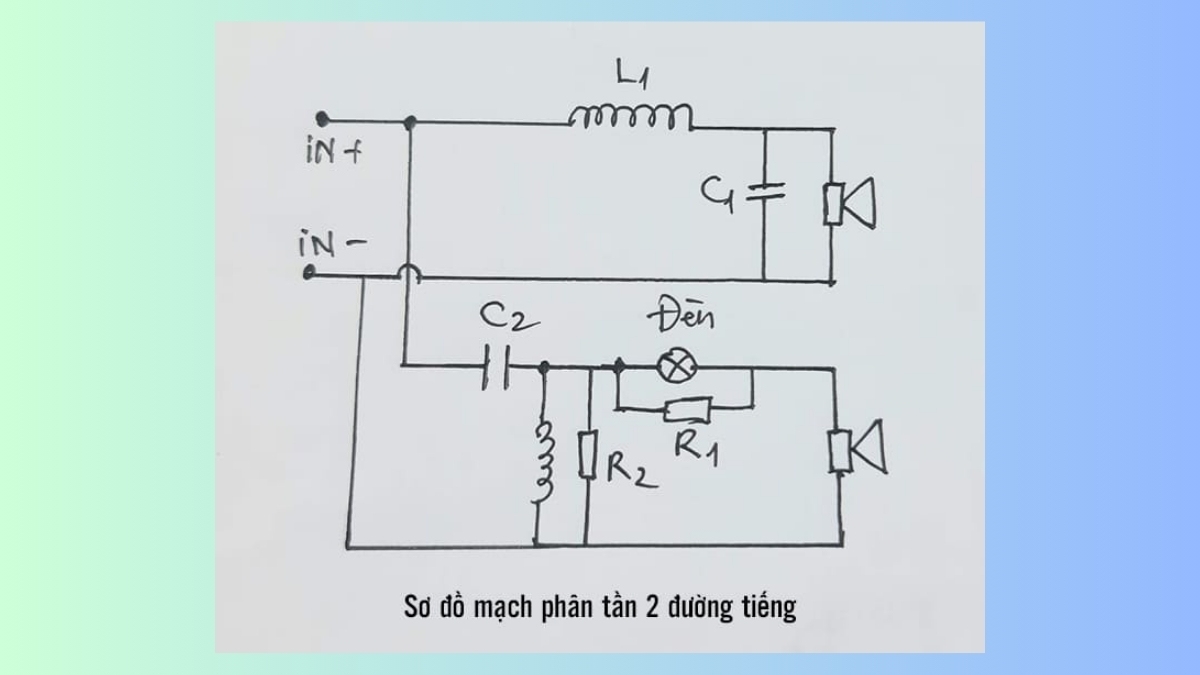

Cách đấu phân tần cho loa 2 đường tiếng

Cách đấu phân tần cho loa 2 đường tiếng dành cho loa gồm 1 Bass và 1 Treble:

• Bước 1: Đấu dây từng củ loa với độ dài phù hợp, lắp vào thùng và kéo dây đến bảng mạch phía sau thùng loa.

• Bước 2: Kết nối tín hiệu từ ampli vào Input (+) và (-) của mạch phân tần.
• Bước 3: Từ output của phân tần tiến hành đấu như sau:
• Woofer/Bass (+/-): Nối trực tiếp đến loa Bass (thường có cuộn cảm nối tiếp để lọc tần cao).
• Tweeter (+/-): Nối đến loa Treble (thường có tụ điện nối tiếp để lọc tần thấp, bảo vệ treble khỏi bass mạnh).
• Bước 4: Nếu mạch có L-pad (biến trở hoặc điện trở cố định), điều chỉnh để cân bằng âm lượng giữa bass và treble.

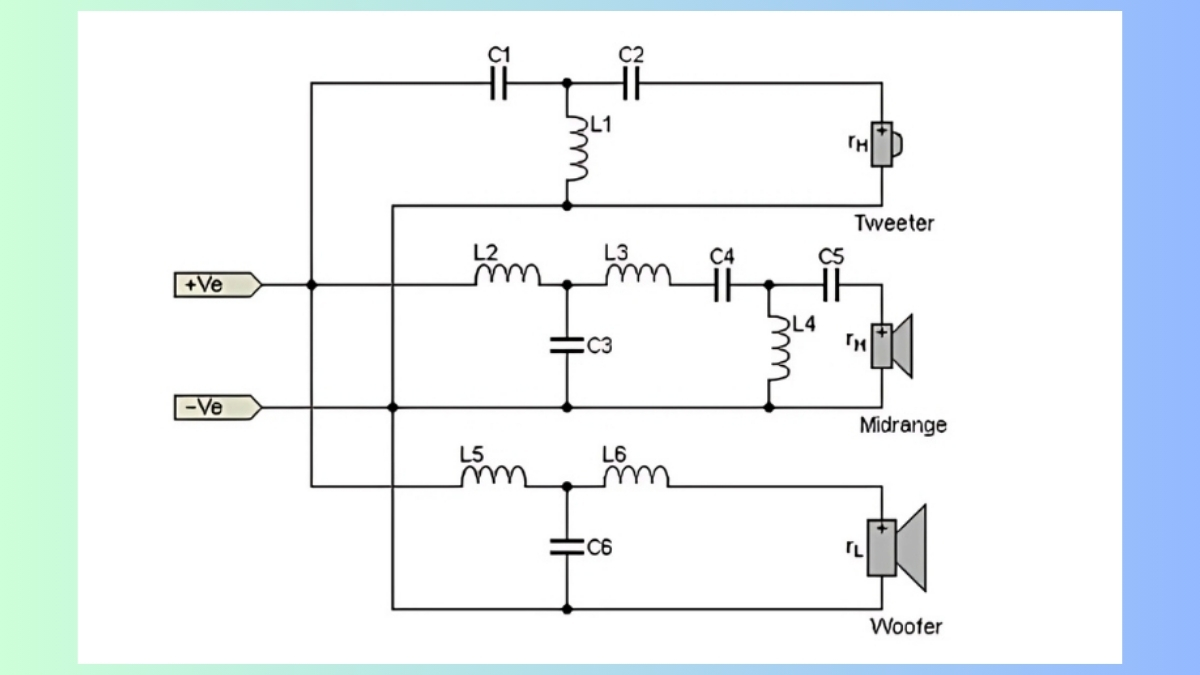

Cách đấu phân tần cho loa 3 đường tiếng

Cách đấu phân tần cho loa 3 đường tiếng dành cho loa 1 Bass, 1 Mid và 1 Treble:

• Bước 1: Tương tự bước 1 và bước 2 của 2 đường tiếng.

• Bước 2: Từ output, tiến hành đấu như sau:
  • Woofer/Bass (+/-): Đến loa Bass.
  • Midrange (+/-): Đến loa Mid.
  • Tweeter (+/-): Đến loa Treble.

• Bước 3: Điểm cắt phổ biến: Bass-Mid ~300-800Hz, Mid-Treble ~3-5kHz.
• Bước 4: Sử dụng L-pad riêng cho mid và treble để cân bằng, nghe thử từng củ loa riêng rồi ghép lại, điều chỉnh pha nếu cần.

Những lỗi thường gặp khi dùng phân tần

Dưới đây là những vấn đề phổ biến dễ gặp phải khi sử dụng mạch phân tần loa mà bạn nên biết:

• Lắp sai điểm cắt tần khiến âm thanh bị chồng chéo hoặc thiếu hụt, cần dựa vào thông số kỹ thuật củ loa để chọn đúng.
• Dùng linh kiện không phù hợp với trở kháng gây méo tiếng hoặc hư loa, nên chọn mạch phân tần đúng chuẩn.
• Mạch phân tần hỏng làm mất tín hiệu hoặc giảm chất lượng, có thể kiểm tra bằng đồng hồ đo thông mạch để phát hiện linh kiện lỗi.

Hiểu rõ phân tần của loa là gì cùng nguyên lý và cách vận hành sẽ giúp bạn tối ưu âm thanh và kéo dài tuổi thọ thiết bị. Đầu tư đúng cách chính là chìa khóa để có hệ thống âm thanh bền bỉ và chất lượng.
