Tìm hiểu cấu tạo sơ đồ tủ lạnh và nguyên lý hoạt động chi tiết

Sơ đồ tủ lạnh là nền tảng quan trọng giúp người dùng hiểu rõ cách thiết bị làm lạnh vận hành và các bộ phận liên kết với nhau ra sao. Thông qua sơ đồ cấu tạo của tủ lạnh, bạn có thể hình dung chính xác vai trò của từng linh kiện. Từ đó, bạn có thể nắm vững nguyên lý hoạt động và sử dụng thiết bị hiệu quả hơn.

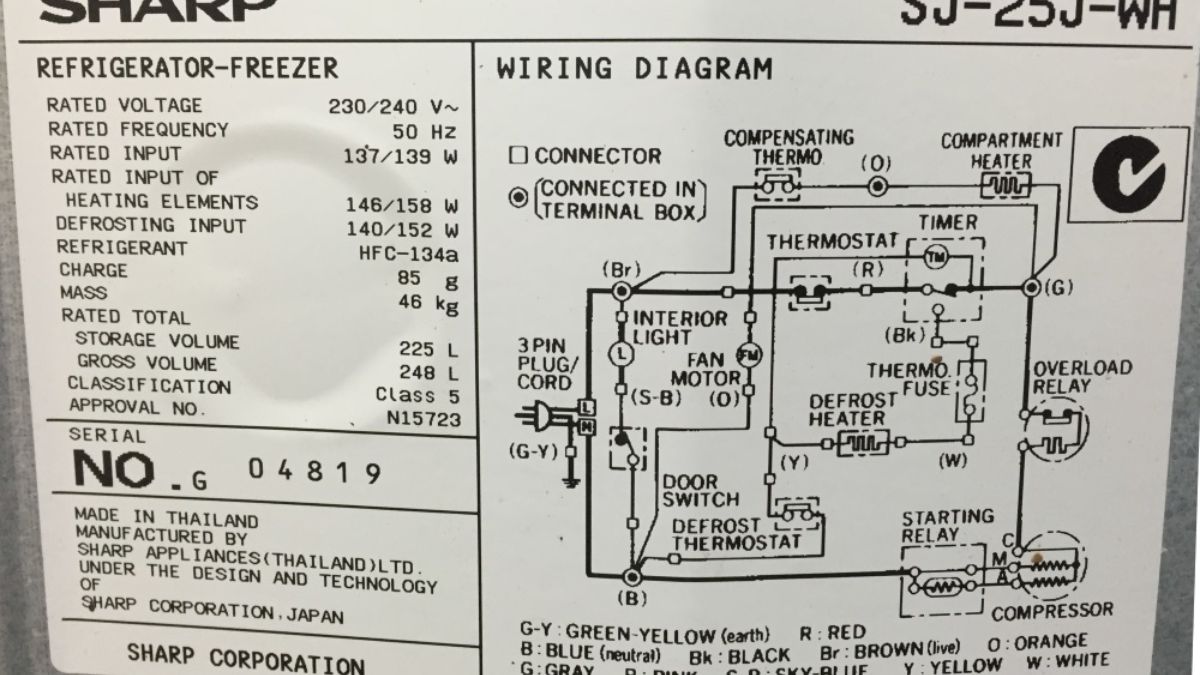

Sơ đồ tủ lạnh là gì?

Sơ đồ tủ lạnh là bản mô tả trực quan thể hiện đầy đủ các bộ phận bên trong và cách chúng liên kết, vận hành với nhau trong một hệ thống làm lạnh hoàn chỉnh. Thông qua sơ đồ này, người dùng có thể dễ dàng hình dung cấu tạo tủ lạnh và nguyên lý làm lạnh theo từng giai đoạn.

Không chỉ phục vụ mục đích học tập hay nghiên cứu, sơ đồ tủ lạnh còn đặc biệt quan trọng trong quá trình sửa chữa và bảo dưỡng. Khi nắm rõ sơ đồ cấu tạo của tủ lạnh, kỹ thuật viên có thể nhanh chóng xác định vị trí linh kiện, phát hiện nguyên nhân hư hỏng và xử lý chính xác hơn.

Các loại sơ đồ tủ lạnh phổ biến hiện nay

Trên thực tế, tủ lạnh được biểu diễn bằng nhiều dạng sơ đồ khác nhau nhằm phục vụ các mục đích sử dụng riêng biệt. Mỗi loại sơ đồ sẽ tập trung làm rõ một khía cạnh nhất định của hệ thống.

Sơ đồ khối tủ lạnh gia dụng

Sơ đồ khối tủ lạnh gia dụng thể hiện mối liên hệ tổng quát giữa các bộ phận chính như máy nén, dàn nóng, dàn lạnh và bộ phận điều khiển. Dạng sơ đồ này giúp người đọc hiểu nhanh cấu tạo của tủ lạnh mà không cần đi sâu vào chi tiết kỹ thuật phức tạp.

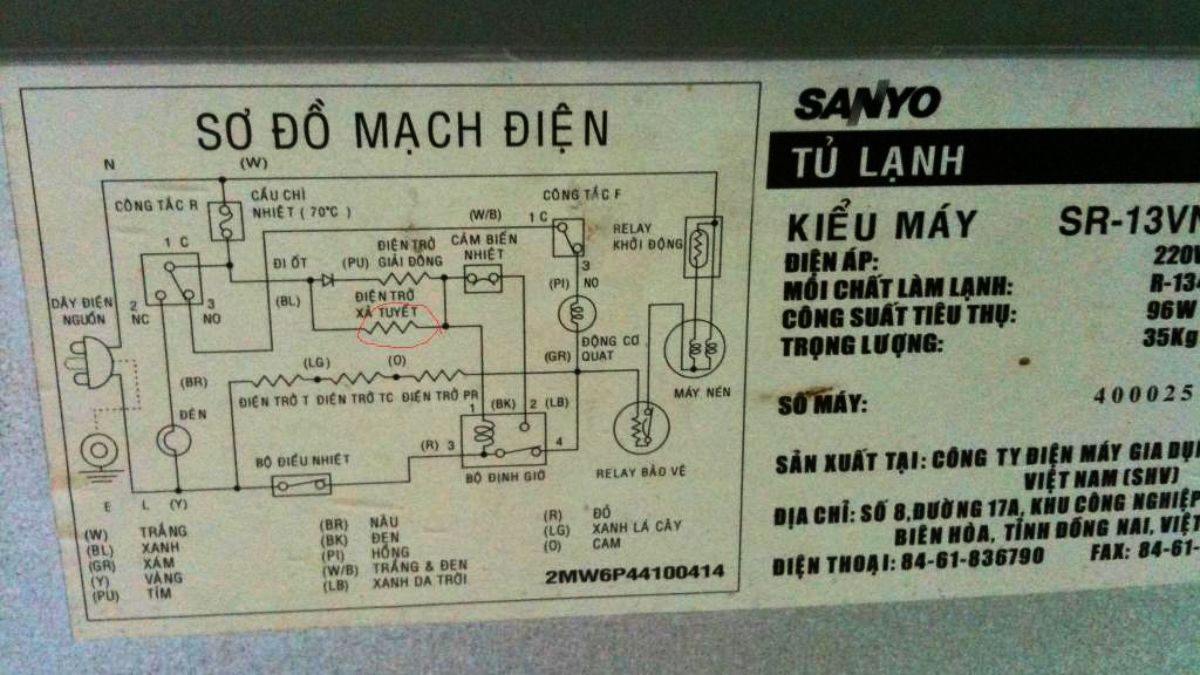

Sơ đồ mạch điện tủ lạnh

Sơ đồ mạch điện tủ lạnh tập trung mô tả đường đi của dòng điện và cách các linh kiện điện kết nối với nhau trong quá trình vận hành. Thông qua sơ đồ điện của tủ lạnh, kỹ thuật viên có thể kiểm tra nguồn cấp, rơ-le, cảm biến và bo mạch để xác định lỗi điện chính xác.

[Product_Listing categoryid="829" propertyid="" customlink="https://cellphones.com.vn/nha-thong-minh/o-cam-dien.html" title="Danh sách ổ cắm điện đang được quan tâm nhiều tại CellphoneS"]

Các bộ phận chính trên sơ đồ tủ lạnh

Dù thuộc dòng cơ hay điện tử, mọi tủ lạnh đều có những bộ phận cốt lõi được thể hiện rõ trong sơ đồ. Việc hiểu từng thành phần sẽ giúp làm rõ vai trò của chúng trong toàn bộ sơ đồ cấu tạo của tủ lạnh.

Máy nén (Compressor)

Máy nén giữ vai trò cốt lõi trong chu trình làm lạnh, đảm nhận việc hút và nén gas lạnh lên mức áp suất cao. Trong sơ đồ tủ lạnh, máy nén thường được đặt ở phía sau, kết nối trực tiếp với dàn ngưng. Việc máy nén vận hành êm ái, ổn định sẽ tác động trực tiếp đến hiệu quả làm lạnh cũng như độ bền lâu dài của toàn bộ hệ thống.

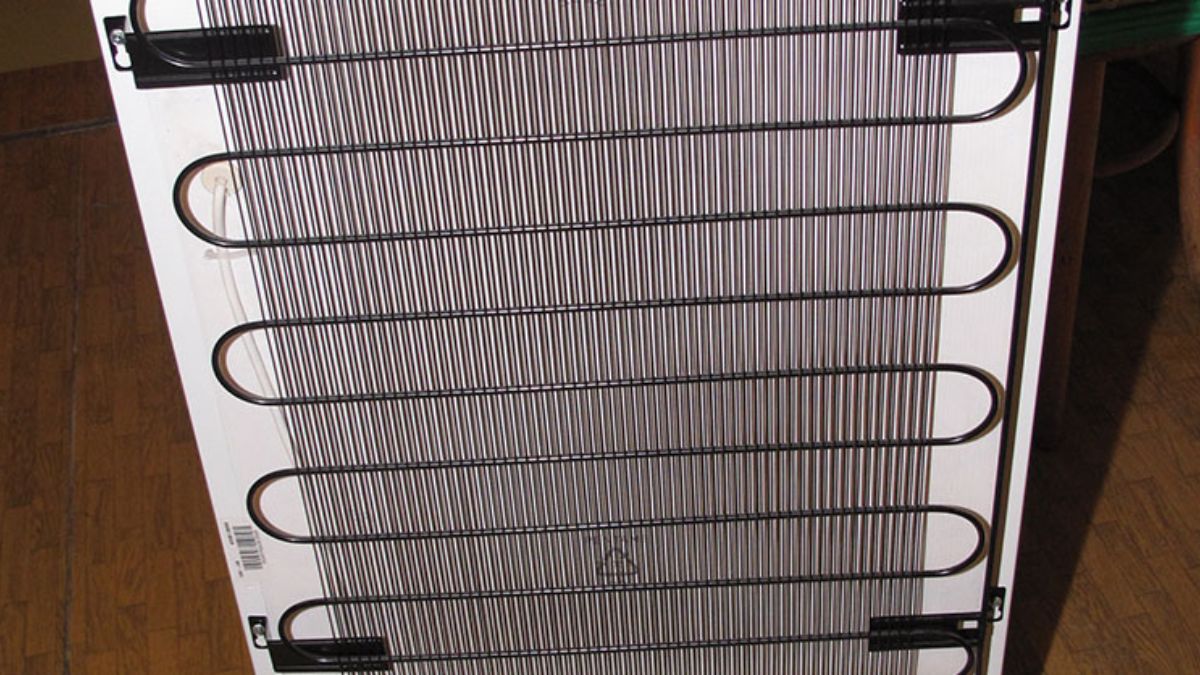

Dàn ngưng (dàn nóng)

Dàn ngưng có nhiệm vụ giải nhiệt cho môi chất sau khi được nén ở áp suất cao. Theo sơ đồ cấu tạo của tủ lạnh, dàn ngưng thường nằm phía sau hoặc hai bên hông tủ để dễ tản nhiệt ra môi trường. Khi dàn ngưng hoạt động hiệu quả, khả năng làm lạnh của tủ sẽ được duy trì ổn định.

Dàn bay hơi (dàn lạnh)

Dàn bay hơi là nơi môi chất lạnh hấp thụ nhiệt bên trong tủ để tạo ra không khí lạnh. Trong cấu tạo tủ lạnh, bộ phận này thường nằm ẩn phía sau vách ngăn hoặc trên ngăn đá. Nhờ dàn bay hơi, nhiệt độ bên trong tủ được duy trì ở mức phù hợp để bảo quản thực phẩm.

Van tiết lưu / Ống mao

Van tiết lưu hoặc ống mao có vai trò giảm áp suất của môi chất trước khi đi vào dàn bay hơi. Trên sơ đồ tủ lạnh, bộ phận này được thể hiện như một điểm chuyển tiếp quan trọng giữa dàn nóng và dàn lạnh. Khi ống mao gặp tình trạng nghẽn hoặc hư hại, hiệu suất làm mát giảm thấy rõ.

Thermostat / Cảm biến nhiệt độ

Thermostat hay cảm biến nhiệt đảm nhận vai trò theo dõi nhiệt độ và điều chỉnh để duy trì mức nhiệt phù hợp trong khoang tủ. Dựa trên sơ đồ điện của tủ lạnh, bộ phận này sẽ gửi tín hiệu để bật hoặc tắt máy nén khi cần thiết. Nhờ cơ chế này, tủ lạnh giữ được mức nhiệt phù hợp và tối ưu điện năng tiêu thụ.

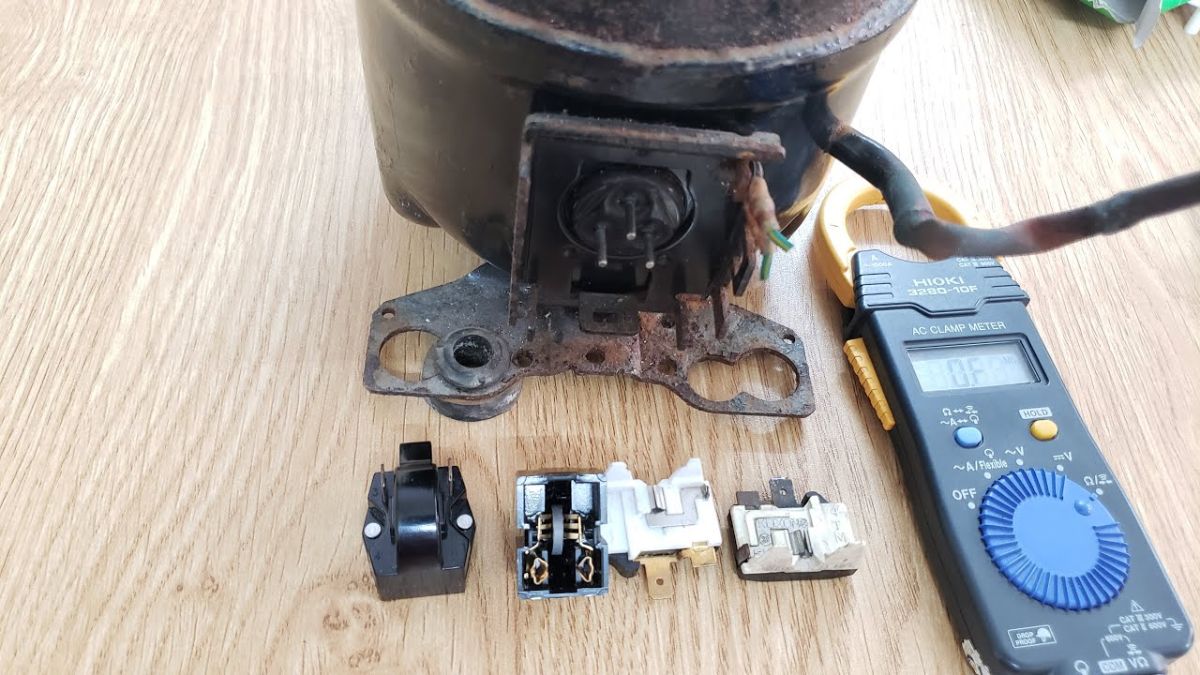

Rơ-le khởi động và bảo vệ

Rơ-le khởi động giúp máy nén hoạt động đúng thời điểm, trong khi rơ-le bảo vệ ngăn ngừa quá tải hoặc quá nhiệt. Trong sơ đồ mạch điện tủ lạnh, hai linh kiện này thường được đặt gần máy nén để phản ứng nhanh khi có sự cố. Các bộ phận này góp phần quan trọng trong việc bảo vệ và duy trì độ an toàn cho thiết bị.

Bo mạch điều khiển (với tủ lạnh điện tử)

Bo mạch điều khiển được xem như trung tâm xử lý của những mẫu tủ lạnh điện tử đời mới. Thông qua sơ đồ điện của tủ lạnh, bo mạch sẽ điều phối hoạt động của máy nén, quạt gió, cảm biến và các chế độ làm lạnh thông minh. Nhờ bo mạch, hiệu suất vận hành được tối ưu và trải nghiệm người dùng được nâng cao rõ rệt.

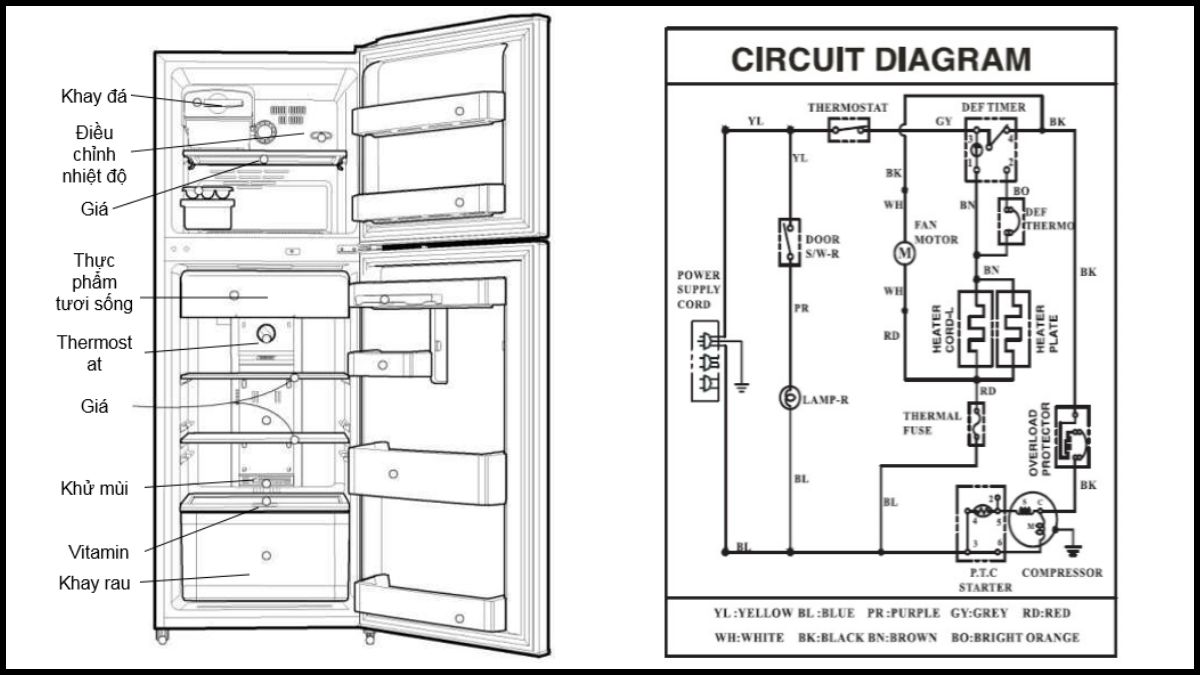

Nguyên lý hoạt động của sơ đồ tủ lạnh

Dựa trên sơ đồ tủ lạnh, có thể thấy thiết bị vận hành theo chu trình tuần hoàn khép kín của môi chất lạnh. Nguyên lý này phản ánh rõ mối liên hệ giữa cấu tạo tủ lạnh và khả năng làm lạnh thực tế của thiết bị.

• Máy nén tiếp nhận môi chất ở trạng thái khí áp suất thấp rồi ép lên mức áp suất cao hơn.
• Sau đó, môi chất di chuyển qua dàn ngưng, giải phóng nhiệt ra ngoài và chuyển sang thể lỏng.
• Van tiết lưu hoặc ống mao có chức năng hạ áp môi chất trước khi đi vào dàn bay hơi.
• Tại dàn bay hơi, môi chất thu nhiệt từ không gian bên trong, tạo nên luồng khí mát.
• Chu trình lặp lại liên tục theo đúng sơ đồ cấu tạo của tủ lạnh.

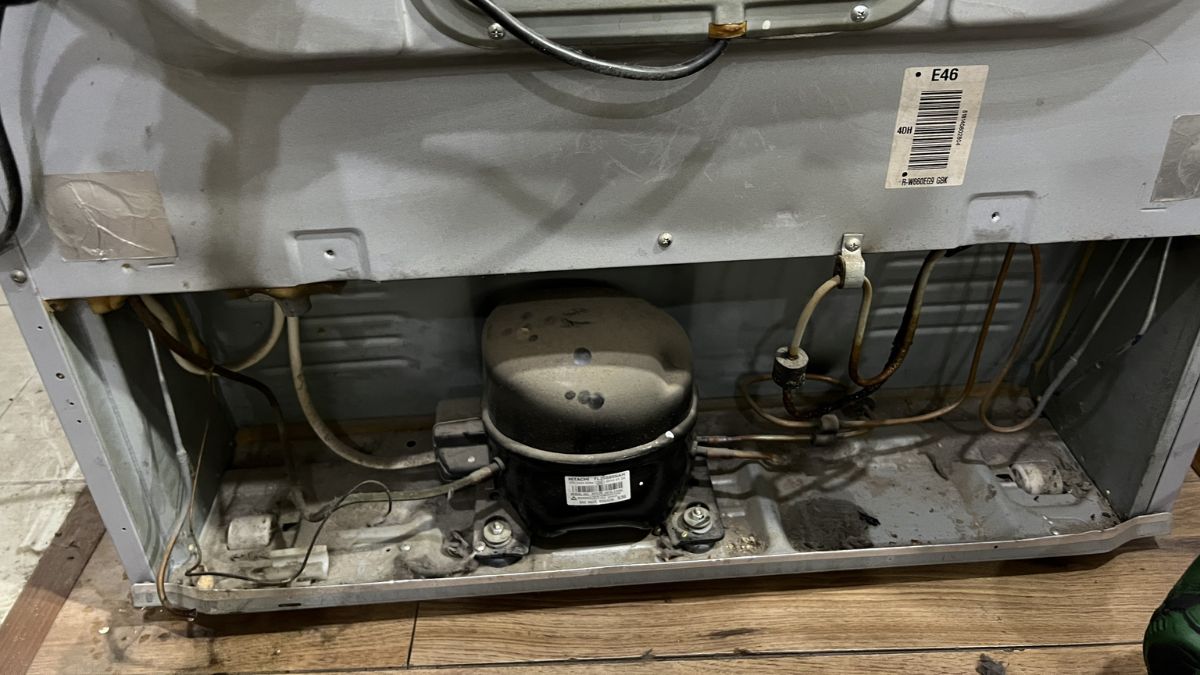

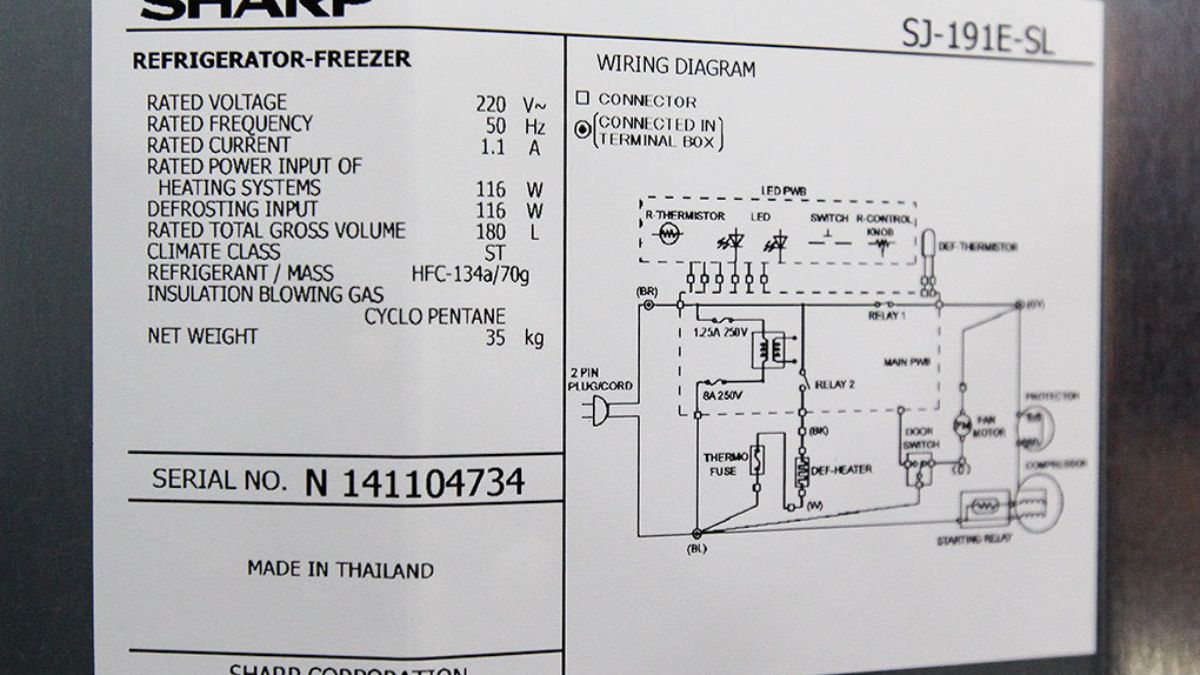

Cách đọc và hiểu sơ đồ tủ lạnh cho người mới

Đối với người mới, việc tiếp cận sơ đồ tủ lạnh có thể gây bối rối nếu không nắm được trình tự logic. Tuy nhiên, khi hiểu đúng cách đọc, sơ đồ điện của tủ lạnh sẽ trở nên trực quan và dễ phân tích hơn.

Ký hiệu thường gặp trên sơ đồ tủ lạnh

Các ký hiệu trên sơ đồ giúp rút gọn thông tin nhưng vẫn đảm bảo đầy đủ ý nghĩa kỹ thuật. Việc nhận diện đúng ký hiệu là bước quan trọng khi đọc sơ đồ mạch điện tủ lạnh.

• Ký hiệu máy nén (Compressor): thường là hình tròn hoặc oval.
• Ký hiệu dàn ngưng, dàn bay hơi: dạng ống gấp khúc.
• Thermostat hoặc cảm biến: ký hiệu công tắc điều khiển nhiệt.
• Rơ-le, cầu chì: ký hiệu đóng - ngắt và bảo vệ mạch.
• Bo mạch: khối chữ nhật đại diện cho trung tâm điều khiển.

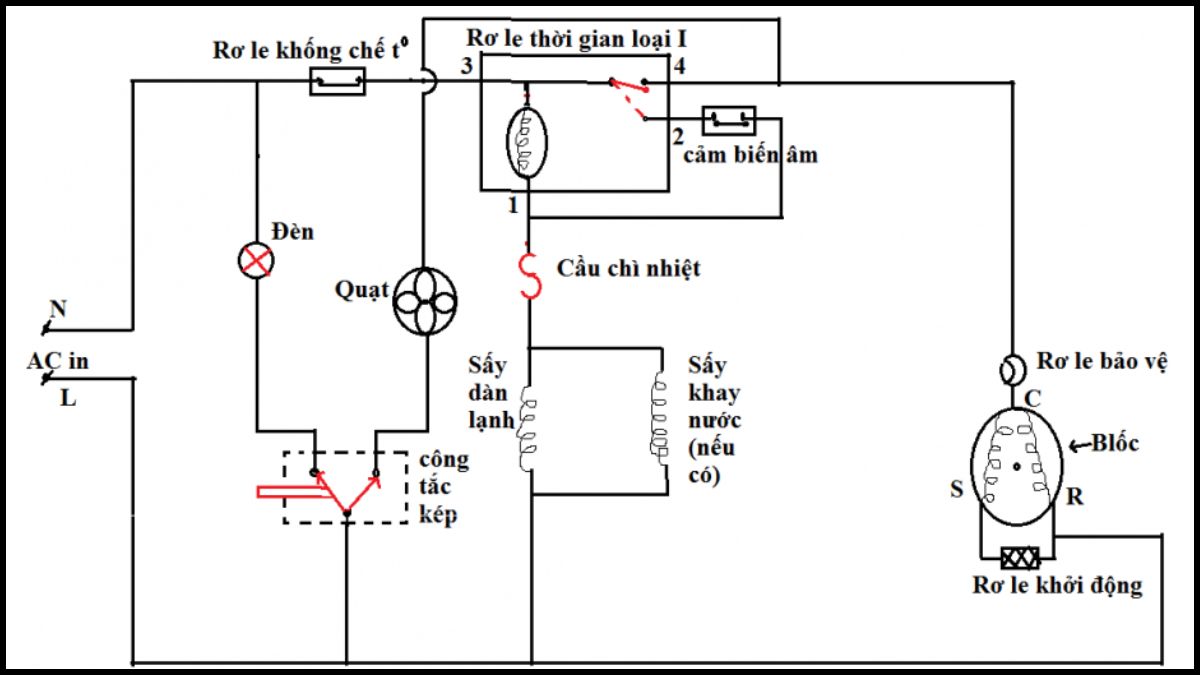

Cách xác định đường điện và linh kiện

Để hiểu đúng sơ đồ điện của tủ lạnh, cần tiếp cận theo từng bước rõ ràng và có hệ thống. Phương pháp này giúp người mới dễ hình dung mà không rối trước hệ thống dây nối phức tạp.

1.Xác định vị trí nguồn cấp điện:

• Trước hết, kiểm tra ký hiệu nguồn điện, thường là L cho dây pha và N cho dây trung tính. Đây là điểm xuất phát của toàn bộ sơ đồ mạch điện tủ lạnh.

2.Theo dõi lộ trình dòng điện và các thiết bị đóng ngắt:

• Từ điểm cấp điện, lần theo đường đi qua các linh kiện như rơ-le, thermostat và công tắc cửa. Những bộ phận này quyết định khi nào máy nén hoặc quạt được cấp điện.

3.Phân tích các nhánh mạch:

• Mỗi nhánh trong sơ đồ thường đảm nhiệm một chức năng riêng như máy nén, quạt gió hoặc đèn chiếu sáng. Phân tích từng nhánh giúp làm rõ vai trò của từng phần trong sơ đồ cấu tạo của tủ lạnh.

Lưu ý: Nội dung về cách xác định đường điện và linh kiện trong sơ đồ tủ lạnh chỉ mang tính tham khảo. Việc kiểm tra hoặc can thiệp vào hệ thống điện yêu cầu kiến thức chuyên môn và kỹ năng kỹ thuật phù hợp, nếu tự thực hiện có thể gây nguy cơ điện giật, hư hỏng thiết bị hoặc ảnh hưởng đến chính sách bảo hành của nhà sản xuất.

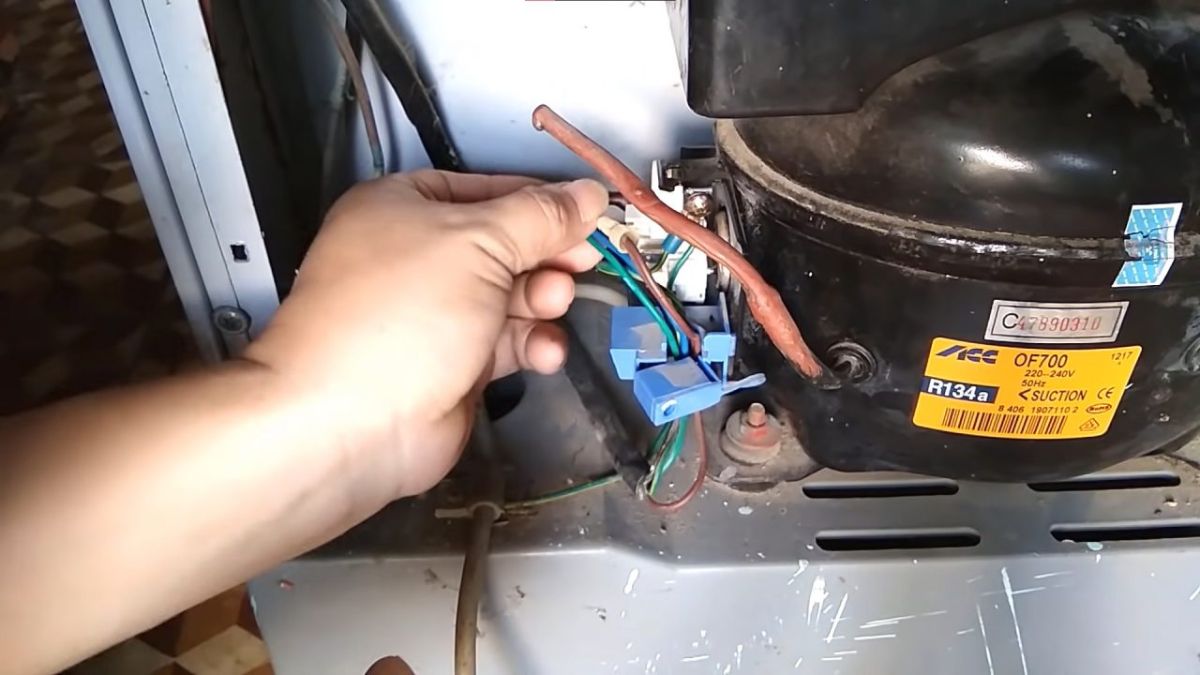

Ứng dụng sơ đồ tủ lạnh trong kiểm tra và sữa chữ

Trong thực tế, sơ đồ tủ lạnh là công cụ quan trọng giúp quá trình kiểm tra và sửa chữa thiết bị diễn ra chính xác hơn. Khi kết hợp sơ đồ điện của tủ lạnh với tình trạng thực tế, người thợ có thể nhanh chóng khoanh vùng nguyên nhân gây lỗi.

• Xác định nhanh vị trí linh kiện hỏng hóc thông qua đối chiếu sơ đồ cấu tạo của tủ lạnh với cấu tạo thực tế.
• Kiểm tra đường cấp nguồn, rơ-le, cảm biến và bo mạch dựa trên sơ đồ mạch điện tủ lạnh.
• Phát hiện các lỗi thường gặp như dây điện đứt ngầm, tiếp điểm lỏng hoặc linh kiện lắp sai vị trí.
• Không thay linh kiện tràn lan để tránh tốn kém chi phí sửa chữa.
• Đảm bảo thao tác sửa chữa đúng trình tự kỹ thuật và an toàn hơn khi làm việc với sơ đồ.

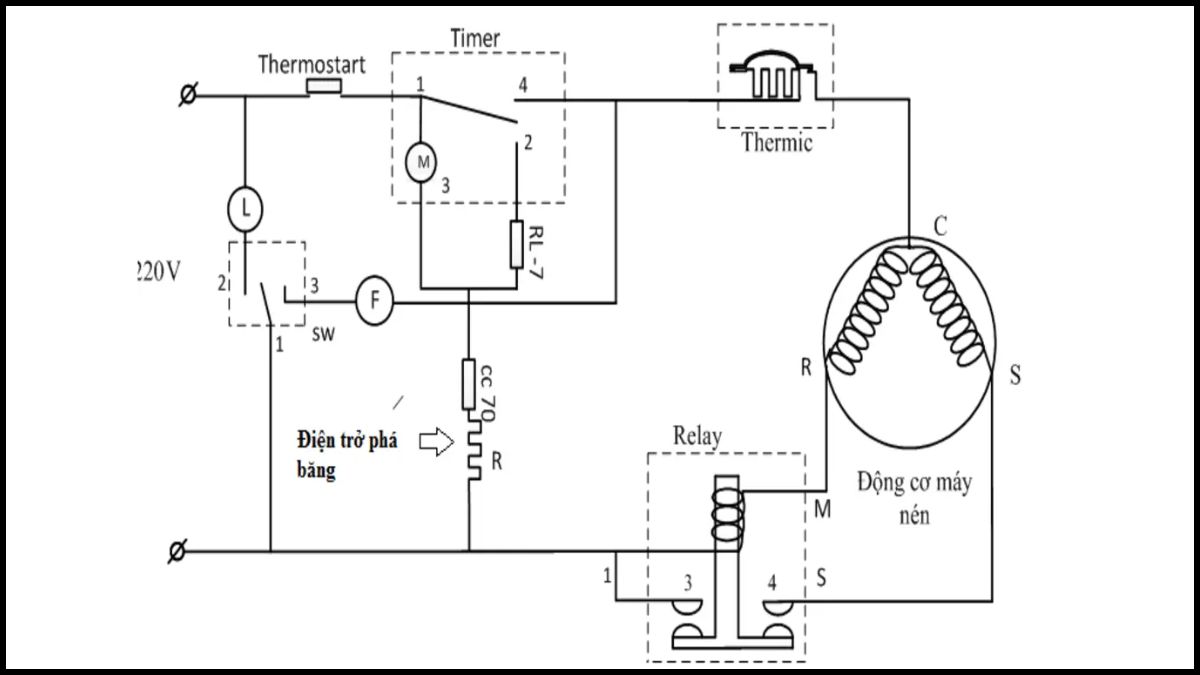

Những sai lầm phổ biến khi đọc sơ đồ tủ lạnh

Khi chưa có kinh nghiệm, nhiều người thường tiếp cận sơ đồ tủ lạnh theo cảm tính, dẫn đến việc hiểu sai nguyên lý hoạt động. Những sai lầm này khiến quá trình chẩn đoán lỗi thiếu chính xác và dễ phát sinh hư hỏng không đáng có.

• Nhiều người nhầm lẫn giữa sơ đồ khối tổng quan và mạch điện tủ lạnh, từ đó áp dụng sai cách đọc khi kiểm tra hệ thống điện thực tế.
• Không ít trường hợp bỏ qua các ký hiệu bảo vệ như rơ-le, cầu chì hoặc thiết bị chống quá tải, trong khi đây là những linh kiện quan trọng trong sơ đồ điện của tủ lạnh.
• Một sai lầm phổ biến khác là không đối chiếu sơ đồ với cấu tạo tủ lạnh thực tế, dẫn đến việc xác định sai vị trí linh kiện hoặc nhầm chức năng của từng bộ phận.
• Việc theo dõi đường điện không bắt đầu từ nguồn cấp cũng khiến người đọc hiểu sai trình tự hoạt động của mạch, làm cho sơ đồ cấu tạo của tủ lạnh trở nên rối và khó phân tích hơn.

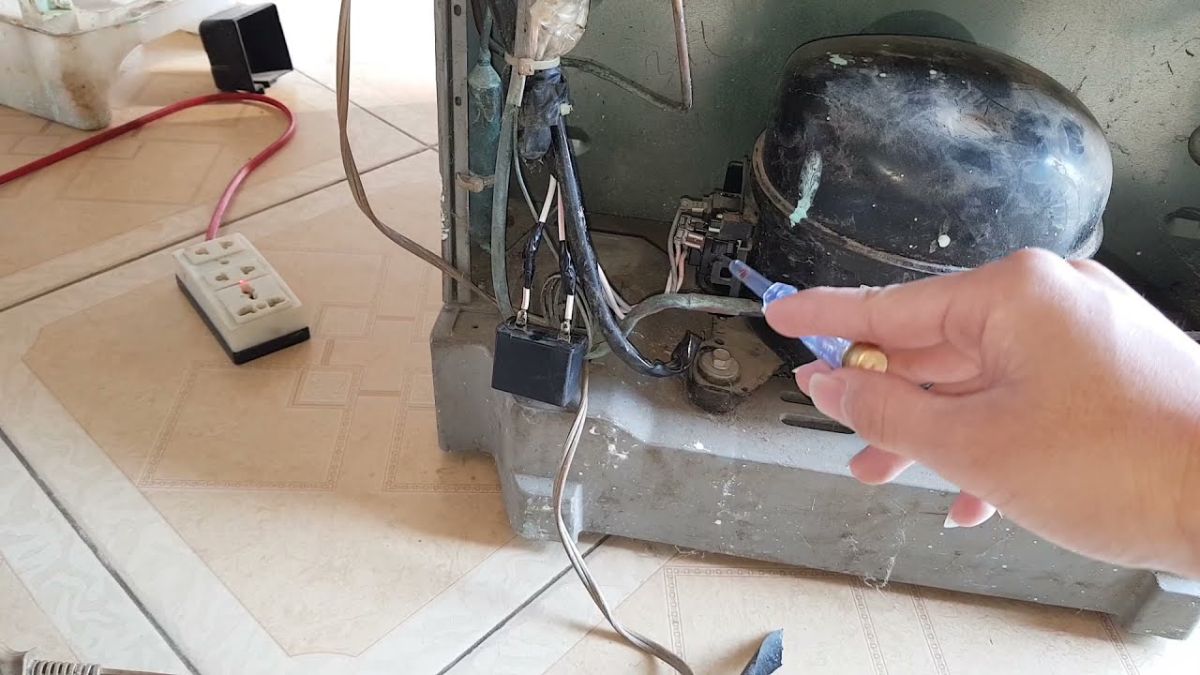

Lưu ý an toàn khi thao tác dựa trên sơ đồ tủ lạnh

Dù đã hiểu sơ đồ cấu tạo của tủ lạnh, người thao tác vẫn cần tuân thủ nghiêm ngặt các nguyên tắc an toàn điện. Chỉ một sơ suất nhỏ cũng có thể gây nguy hiểm cho người sử dụng và làm hỏng thiết bị.

• Trước khi kiểm tra hoặc sửa chữa, người thực hiện cần ngắt hoàn toàn nguồn điện để đảm bảo an toàn khi thao tác theo sơ đồ tủ lạnh.
• Việc sử dụng dụng cụ cách điện đạt chuẩn là yêu cầu bắt buộc nhằm hạn chế rủi ro chạm điện trong quá trình kiểm tra sơ đồ mạch điện tủ lạnh.
• Người dùng không nên tự ý thay đổi kết nối hoặc đấu lại dây điện khác với sơ đồ điện của tủ lạnh, vì điều này có thể gây chập mạch hoặc hư hỏng linh kiện.
• Trong trường hợp không chắc chắn về cách đọc sơ đồ hoặc phương án xử lý, nên dừng thao tác và tham khảo ý kiến của kỹ thuật viên chuyên môn để đảm bảo an toàn và hiệu quả.

Sơ đồ tủ lạnh không chỉ là bản vẽ kỹ thuật mà còn là “chìa khóa” giúp giải mã toàn bộ quá trình làm lạnh bên trong thiết bị. Khi đã hiểu rõ sơ đồ cấu tạo của tủ lạnh, người dùng sẽ dễ dàng kiểm tra, chẩn đoán lỗi cơ bản. Nhờ vậy mà bạn có thể chủ động hơn trong việc bảo dưỡng thiết bị đúng cách.
