Cách tính kích thước loa thùng và phần mềm tính hiệu quả

Kích thước loa thùng là yếu tố quyết định lớn tới chất lượng âm thanh đầu ra. Dựa trên các thông số kỹ thuật và những công cụ hỗ trợ hiện nay, Sforum sẽ chia sẻ cách tính kích thước chuẩn. Hãy đọc bài viết dưới đây để nắm rõ từ khái niệm tới các cách tính cơ bản đến nâng cao và tự thiết kế thùng loa phù hợp.

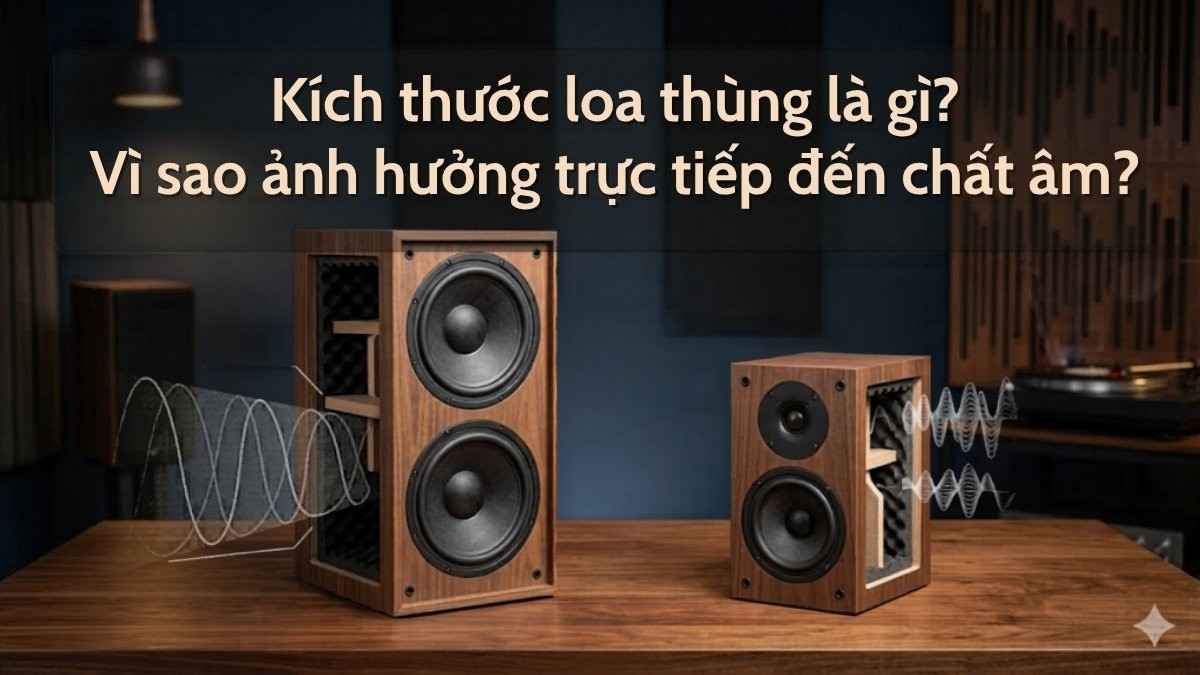

Kích thước loa thùng là gì? Vì sao ảnh hưởng trực tiếp đến chất âm?

Chiều dài, chiều rộng và chiều cao của driver (củ loa) chính là những thành phần tạo nên kích thước loa thùng. Chính thể tích bên trong thùng loa quyết định không gian cho sóng âm lan tỏa. Chất âm bị ảnh hưởng trực tiếp từ thùng loa vì thùng tạo môi trường cộng hưởng cho màng loa.

Thiết bị có thể tích phù hợp sẽ giúp kiểm soát tốt chuyển động của driver. Khi thể tích quá nhỏ, âm bass chặt nhưng lại thiếu chiều sâu. Trong khi đó, thùng loa quá lớn lại làm tiếng bass lỏng lẻo và mất kiểm soát. Vật liệu thùng cũng góp phần hạn chế rung và kiểm soát sóng đứng bên trong.

[Product_Listing categoryid="243" propertyid="" customlink="https://cellphones.com.vn/thiet-bi-am-thanh/loa.html" title="Danh sách Loa đang được quan tâm nhiều tại CellphoneS"]

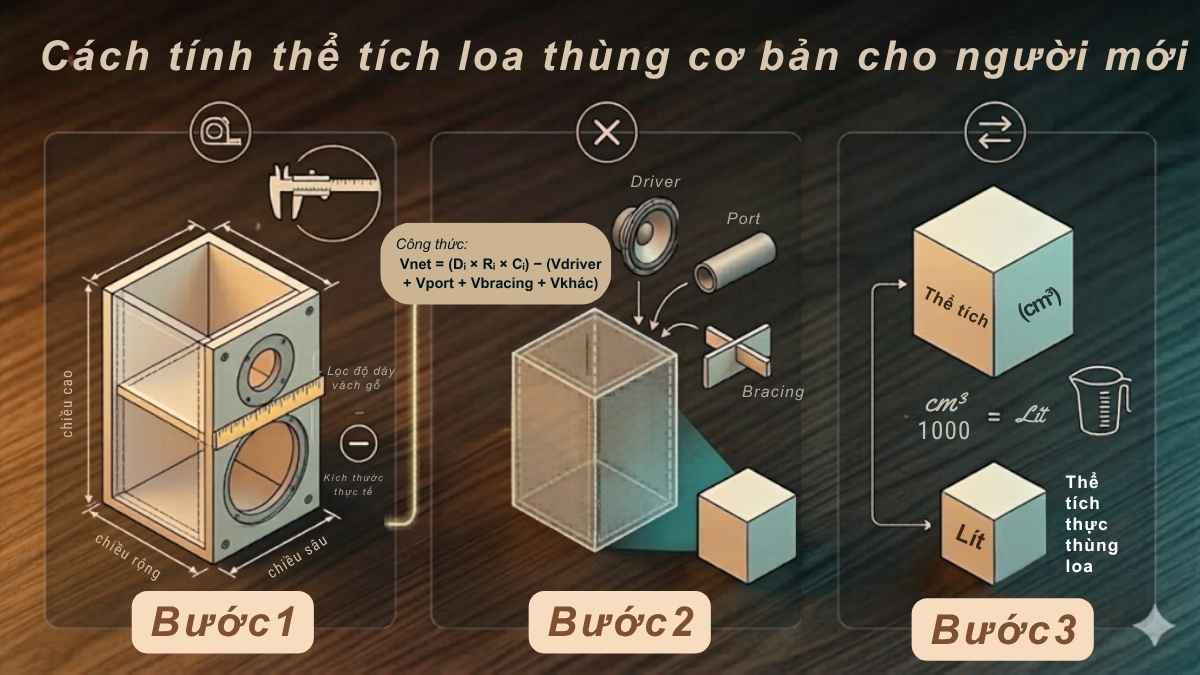

Cách tính thể tích loa thùng cơ bản cho người mới

Cách tính kích thước thùng loa khá đơn giản và không cần đến những thông số kỹ thuật phức tạp. Dưới đây là cách tính cụ thể giúp xây dựng thùng kín cơ bản một cách đơn giản mà hiệu quả.

• Bước 1: Đo kích thước cụ thể ba chiều bên trong thùng, bao gồm chiều cao, chiều rộng và chiều sâu thực tế, sau đó nhớ trừ đi độ dày vách gỗ.

• Bước 2: Nhân ba chiều với nhau, bạn sẽ có được thể tích thô. Kế đến bạn trừ đi thể tích chiếm chỗ của driver và các phụ kiện như port, thanh chống.

Công thức:

Vnet = (Dᵢ × Rᵢ × Cᵢ) − (Vdriver + Vport + Vbracing + Vkhác)

Trong đó:

• Vnet :Thể tích thực bên trong thùng loa (thường tính bằng lít hoặc feet khối).
• Dᵢ, Rᵢ, Cᵢ: Các kích thước lọt lòng (bên trong) của thùng loa, bao gồm chiều Dài × Rộng × Cao.
• Vdriver : Thể tích nam châm và khung của củ loa (thường có sẵn trong thông số kỹ thuật của hãng sản xuất).
• Vport : Thể tích chiếm chỗ của ống thông hơi.
• Vbracing : Thể tích chiếm chỗ của các thanh chống/nẹp gia cố bên trong

• Bước 3: Bạn đổi kết quả đo kích thước loa thùng từ cm³ sang lít với việc chia cho 1000. Đây cũng chính là thể tích thực tế của thùng loa.

Phương pháp tính thể tích loa thùng cơ bản sẽ giúp bạn có được con số tham khảo nhanh chóng. Khi đã hoàn thiện, bạn cần nghe lại thực tế và điều chỉnh nếu cần để chất âm chuẩn hơn.

Hướng dẫn cách tính kích thước thùng loa dựa trên thông số của loa

Tính kích thước thùng loa theo T/S (Thiele-Small) cho kết quả chính xác và thích hợp driver. Cần chú ý các thông số chính Qts, Vas, Fs và chuẩn bị đầy đủ thông tin từ nhà sản xuất để thực hiện nhanh chóng.

1. Thu thập thông số T/S của loa thùng

Các thông số gồm thể tích tương đương (Vas), hệ số chất lượng tổng (Qts), hệ số Q mục tiêu (Qtc). Bạn có thể đo bằng dụng cụ kỹ thuật hoặc lấy thông tin, số liệu từ datasheet.

1. Dùng công thức tính thể tích cho thùng kín

Công thức tham khảo: Vb = [15 × Vas × ((Qtc/ Qts)^2 - 1) (đơn vị feet), sau đó x 28 ra lít.

Trong đó:

• Vb: Thể tích thùng (lít)
• Vas: Thể tích tương đương của driver (feet khối)
• Qts: Hệ số chất lượng tổng driver
• Qtc: Hệ số Q mục tiêu của hệ thống (loa + thùng)

Lưu ý: Đây là công thức tính kích thước loa thùng gần đúng (approximate), dùng cho thùng kín. Kết quả chỉ mang tính tham khảo, nên kết hợp phần mềm kiểm tra và tinh chỉnh chính xác hơn.

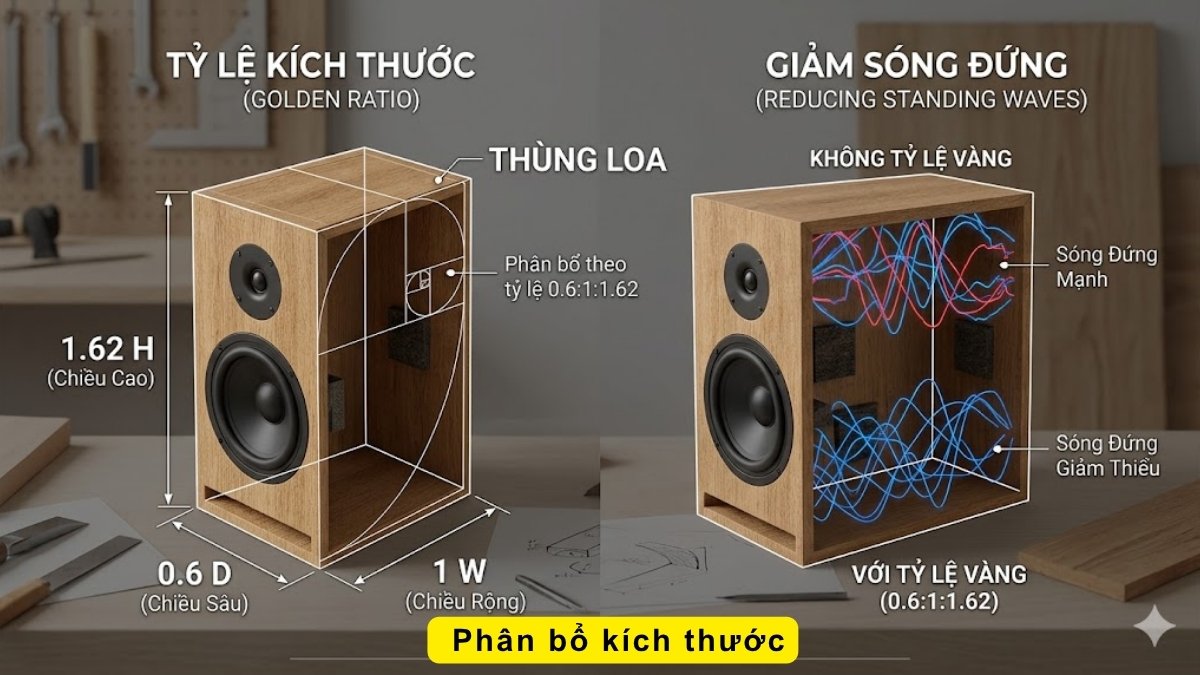

1. Phân bổ kích thước

Dựa trên thể tích đã tính toán, hãy phân bổ chiều dài, rộng và cao theo tỷ lệ khoảng 0.6: 1: 1.62 giúp giảm sóng đứng của thùng loa.

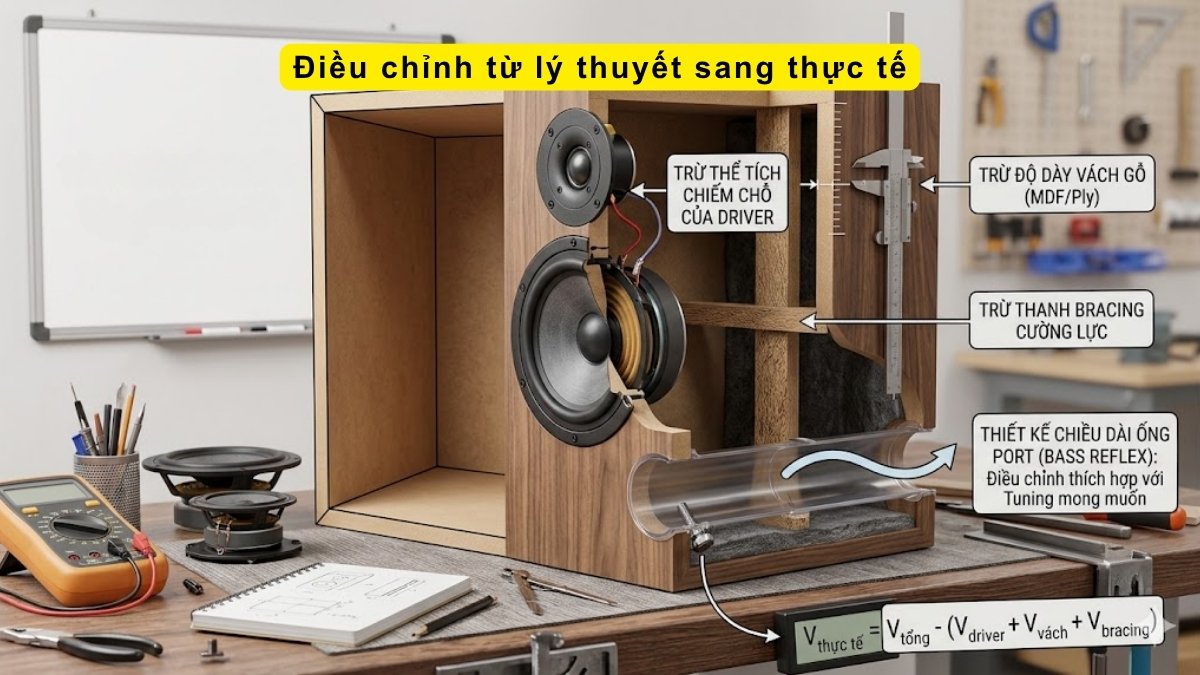

1. Điều chỉnh lý thuyết sang thực tế

Cần trừ đi hao hụt thực tế để có thể tích chính xác, hãy trừ thể tích chiếm chỗ của driver, độ dày vách gỗ và thanh bracing. Nếu dùng thùng bass reflex, hãy thiết kế chiều dài ống port thích hợp tuning.

Phần mềm tính kích thước thùng loa chuyên nghiệp hiện nay

Muốn tự động hóa quy trình và mô phỏng đáp tuyến âm thanh nhanh chóng, bạn nên sử dụng phần mềm tính kích thước thùng loa chính hãng. Sau đây là một số phương án tối ưu được đông đảo người dùng tin tưởng lựa chọn hiện nay.

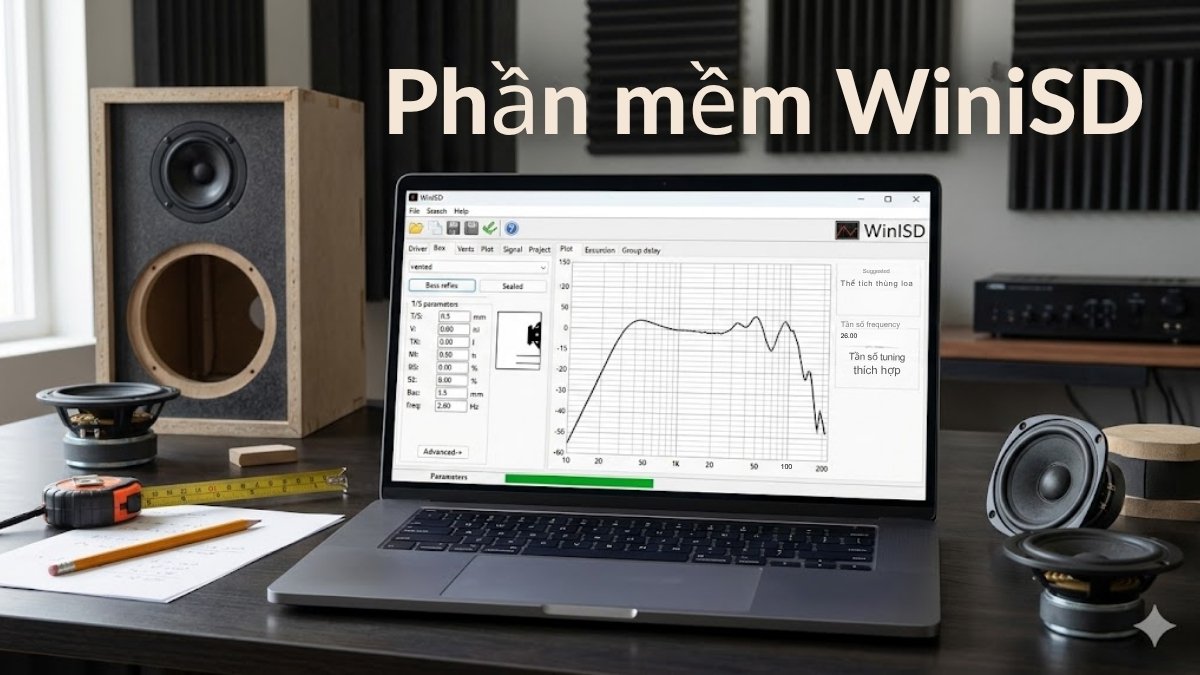

WinISD

Đây là phần mềm tính kích thước loa thùng miễn phí rất đơn giản dành cho những người mới bắt đầu. Phần mềm sẽ hiển thị biểu đồ đáp tuyến, excursion và gợi ý thể tích, tần số tuning thích hợp.

• Nền tảng hỗ trợ: Windows.
• Dung lượng phần mềm: khoảng 1.5 MB đến 1.8 MB, nhẹ và phù hợp với hầu hết các cấu hình máy tính cơ bản.
• Loại phần mềm: Phần mềm tính toán, mô phỏng thùng loa chuyên dụng.
• Giá cả: Miễn phí.
• Link tải chính thức: linearteam.org

BassBox Pro

BassBox Pro (bản chính hãng, có tính phí) là phần mềm chuyên sâu với khả năng mô phỏng chi tiết cao. Phần mềm này là lựa chọn tốt cho những người cần độ chính xác cao trong thiết kế thùng loa.

• Nền tảng hỗ trợ: Windows.
• Dung lượng phần mềm: khoảng 13.4 MB đến 13.5 MB, mức trung bình, yêu cầu tài nguyên hệ thống ổn định cho việc mô phỏng chuyên sâu.
• Loại phần mềm: Phần mềm chuyên sâu mô phỏng thiết kế thùng loa.
• Giá cả: Có phí (Vui lòng truy cập trang chủ để biết các gói bản quyền cụ thể).
• Link tải chính thức: ht-audio.com

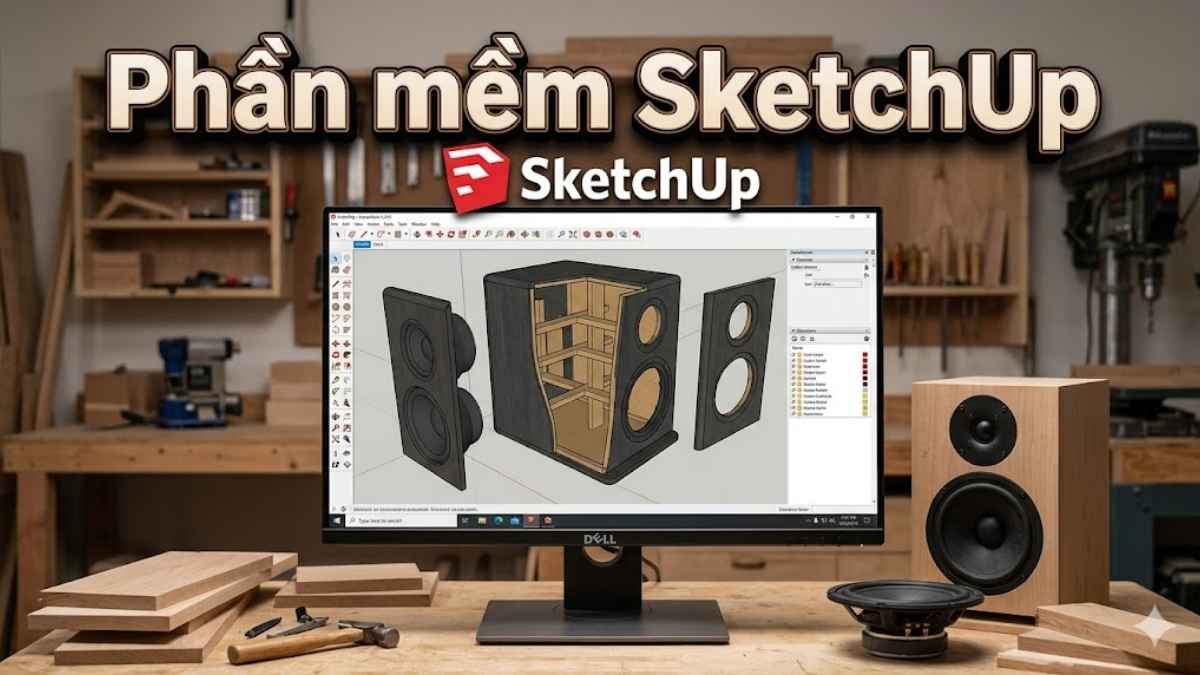

SketchUp

Phiên bản chính hãng của SketchUp chuyên dùng để thiết kế mô hình 3D cho thùng loa khi đã có thể tích. Người dùng có thể vẽ chi tiết, kiểm tra cách cắt ván cũng như bố trí bracing rất trực quan.

• Nền tảng hỗ trợ: Windows, macOS.
• Dung lượng phần mềm: khoảng 200MB đến 300MB, yêu cầu cấu hình máy tính khá để xử lý mô hình 3D mượt mà.
• Loại phần mềm: Phần mềm thiết kế mô hình 3D.
• Giá cả: Có phí (Các gói: Free/Web-based, Pro, Studio).
• Link tải chính thức: sketchup.com

AutoCAD

AutoCAD (bản chính hãng) có độ chính xác cao hợp với thiết kế kỹ thuật chuyên nghiệp. Phần mềm có thể vẽ các chi tiết nhỏ đến từng milimet, dễ dàng xuất file cho máy CNC. Các xưởng sản xuất loa cũng thường dùng AutoCAD để đảm bảo kích thước thùng loa chuẩn xác.

• Nền tảng hỗ trợ: Windows, macOS.
• Dung lượng phần mềm: từ 2GB đến 5GB, lớn và yêu cầu máy tính có cấu hình mạnh.
• Loại phần mềm: Phần mềm thiết kế kỹ thuật, vẽ CAD 2D/3D chuyên nghiệp.
• Giá cả: Có phí (Các gói: Subscription theo tháng/năm).
• Link tải chính thức: autodesk.com

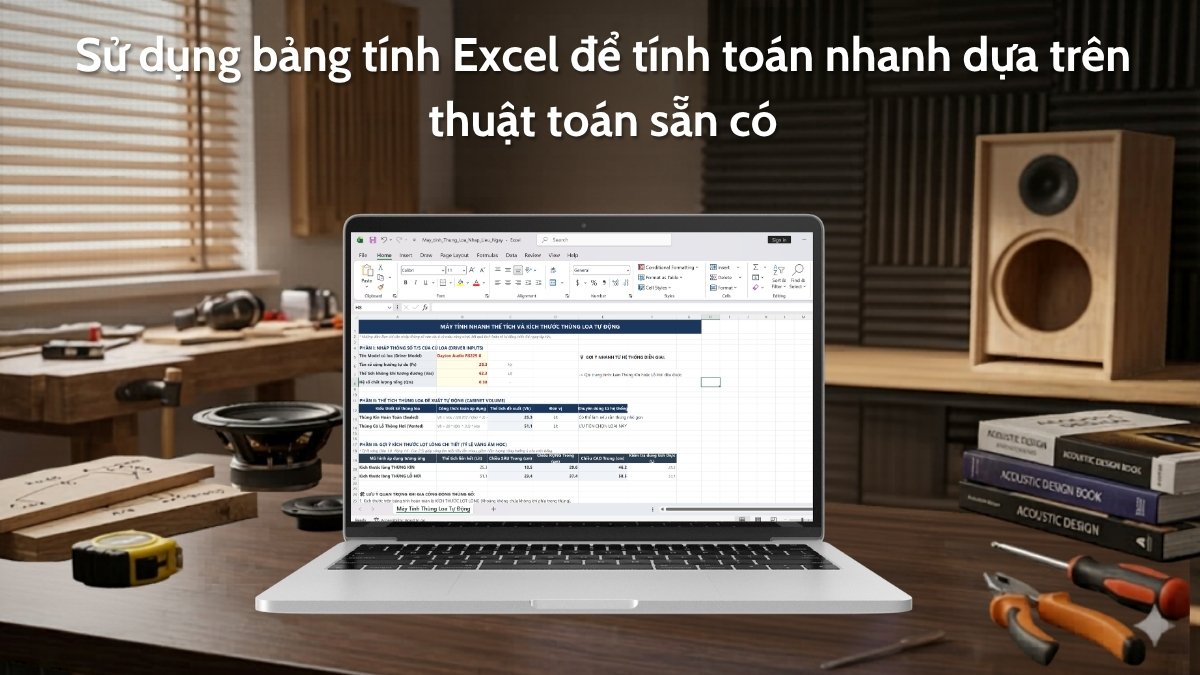

Sử dụng bảng tính Excel để tính toán nhanh dựa trên thuật toán sẵn có

Người dùng còn có thể sử dụng bảng tính Excel (phiên bản có license) tính kích thước loa thùng nhanh mà không cần cài đặt phần mềm nặng. Chỉ cần nhập các thông số Vas, Qts vào những ô tương ứng, công thức sẽ trả về kết quả tính thể tích phù hợp. Nhiều template Excel hiện đang được cộng đồng chia sẻ rất tiện lợi cho người mới hoặc khi cần tính nhanh.

Lưu ý: Người dùng bắt buộc phải sử dụng các phiên bản phần mềm có license hợp pháp để tuân thủ pháp luật.

Bảng kích thước thùng loa chuẩn

Sau đây là bảng kích thước loa thùng tham khảo dựa trên tỷ lệ vàng, giúp giảm sóng đứng khá hiệu quả.

Thể tích (lít)	Rộng (cm)	Cao (cm)	Sâu (cm)	Tỷ lệ gợi ý
15	25	35	20	1 : 1.4 : 0.8
25	28	40	25	1 : 1.43 : 0.89
35	32	45	28	1 : 1.41 : 0.875
45	35	48	30	1 : 1.37 : 0.86
60	38	52	35	1 : 1.37 : 0.92

Lưu ý: Các kích thước trên chỉ mang tính tham khảo, bạn nên điều chỉnh nhẹ phù hợp với kích thước ván gỗ và driver thực tế. Bảng này giúp tiết kiệm thời gian khi tính kích thước thùng loa và đảm bảo tỷ lệ hài hòa.

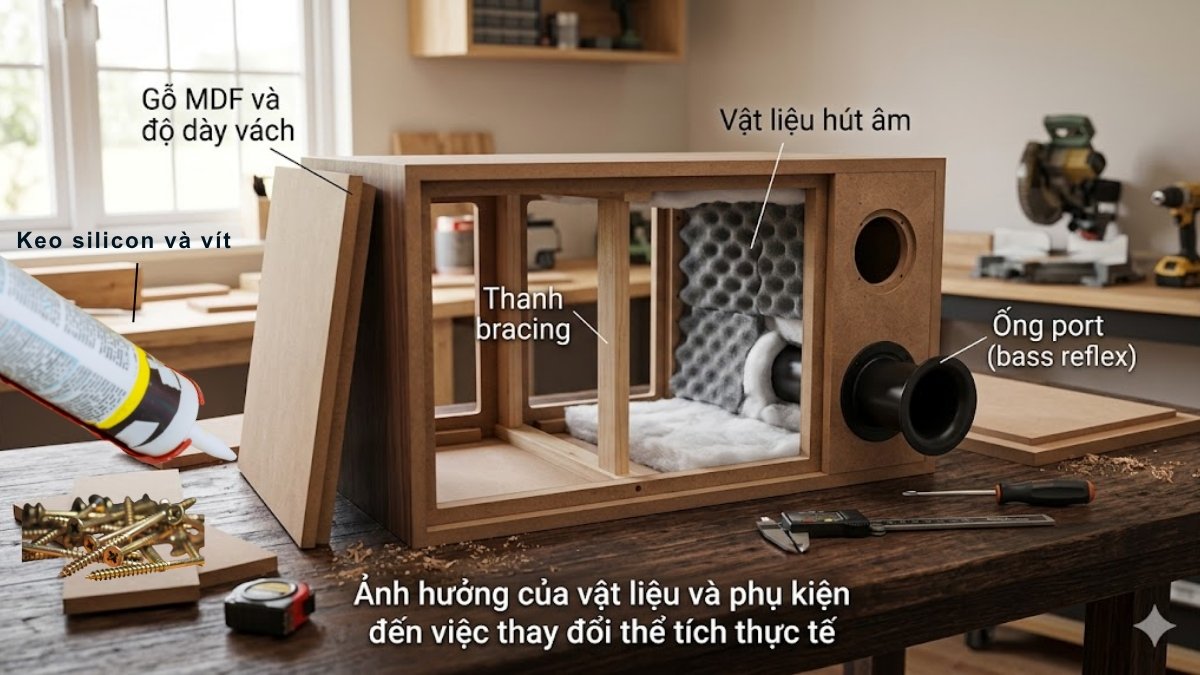

Ảnh hưởng của vật liệu và phụ kiện đến việc thay đổi thể tích thực tế

Vật liệu và phụ kiện bên trong thùng loa làm thay đổi thể tích so với tính toán ban đầu. Việc hiểu rõ các yếu tố này giúp bạn điều chỉnh chính xác hơn khi thiết kế kích thước loa thùng.

• Gỗ MDF và độ dày vách: Gỗ MDF dày 18-22mm chiếm khá nhiều không gian, làm giảm thể tích bên trong thùng loa đáng kể.
• Thanh bracing: Bracing giúp giảm rung, tuy nhiên lại trừ bớt thể tích sử dụng thực tế của thùng.
• Vật liệu hút âm: Bông thủy tinh hoặc foam hấp thụ âm mặc dù chỉ ảnh hưởng nhẹ nhưng vẫn cần tính đến.
• Ống port (bass reflex): Port chiếm thể tích khá lớn trong thùng loa, bạn phải tính displacement của ống khi thiết kế.
• Keo silicone và vít: Mặc dù chỉ góp phần nhỏ vào hao hụt thể tích nhưng vẫn nên tính toán đầy đủ.

Sau khi tính lý thuyết, hãy đo lại thực tế thể tích bên trong thùng sau khi hoàn thiện để có con số chính xác. Điều này giúp chất âm đạt đúng như kỳ vọng khi thi công kích thước thùng loa.

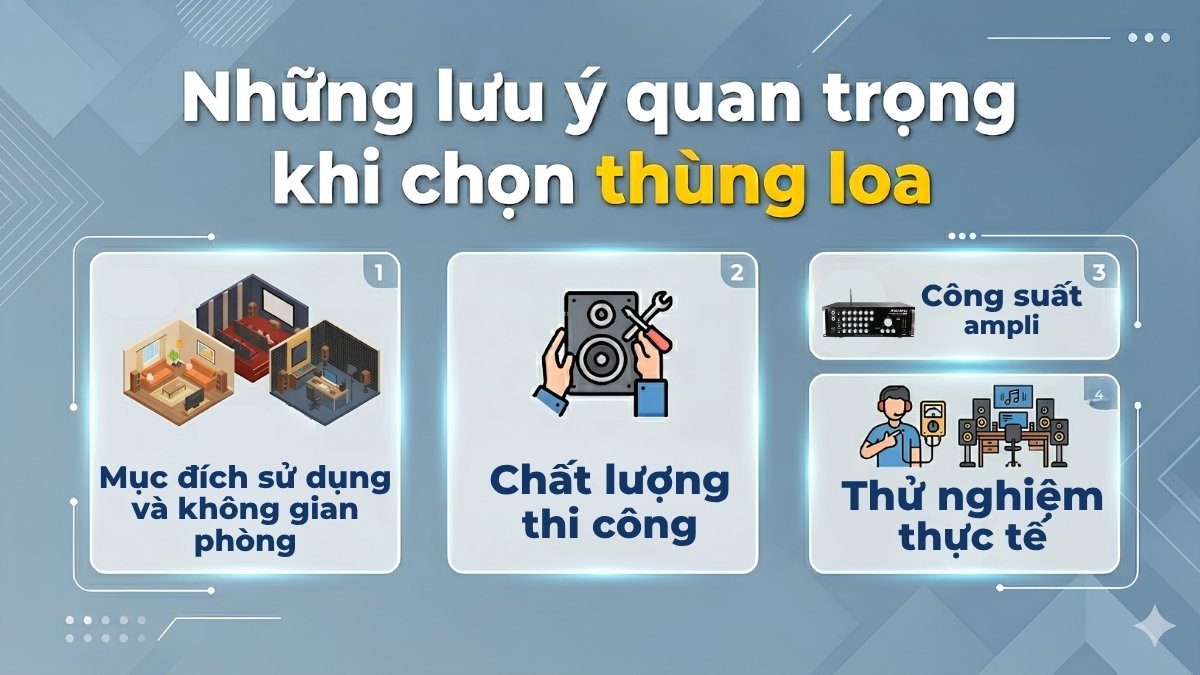

Những lưu ý quan trọng khi chọn thùng loa

Khi chọn kích thước thùng loa, hãy cân nhắc thật kỹ các yếu tố dưới đây để đạt chất âm tốt và tránh sai sót không đáng có.

• Mục đích sử dụng và không gian phòng: Xác định rõ bạn muốn dùng loa nghe nhạc, karaoke hay monitor. Đồng thời, hãy xét đến diện tích phòng để chọn thể tích thùng loa phù hợp.
• Chất lượng thi công: Làm thùng loa kín khít, sử dụng keo chuyên dụng và thêm bracing chắc chắn để giảm rung, đảm bảo độ bền.
• Công suất ampli: Kiểm tra kỹ công suất ampli kết nối, tránh tình trạng driver bị over-excursion hoặc hỏng hóc.
• Thử nghiệm thực tế: Sau khi hoàn thiện nên nghe thử trực tiếp, kết hợp measurement microphone để kiểm tra đáp tuyến và điều chỉnh kích thước loa thùng nếu cần.

Áp dụng tốt các lưu ý này sẽ giúp bạn sở hữu thùng loa có kích thước chuẩn và chất lượng âm thanh như mong đợi.

Kích thước loa thùng đóng vai trò then chốt với chất lượng của âm thanh đầu ra. Việc tính toán kỹ càng giúp người dùng có hệ thống loa cân bằng và hợp với nhu cầu. Sforum hy vọng những chia sẻ trên đã cung cấp kinh nghiệm quý báu để bạn chủ động hoàn thiện thiết kế thùng loa. Hãy áp dụng các cách tính và các phần mềm trên để tạo ra sản phẩm chất lượng cho riêng mình.
