Cách dựng 3D trong AutoCAD đơn giản cho người mới bắt đầu

Để nắm vững cách dựng 3D trong AutoCAD, bạn cần hiểu rõ hơn về cách phần mềm này chuyển đổi bản vẽ 2D thành mô hình không gian ba chiều. Với AutoCAD, việc dựng hình 3D không chỉ là thao tác kỹ thuật mà còn là quá trình thể hiện ý tưởng thiết kế một cách trực quan. Trong bài viết này, Sforum sẽ cùng bạn tìm hiểu cách dựng 3D trong AutoCAD qua từng bước cụ thể.

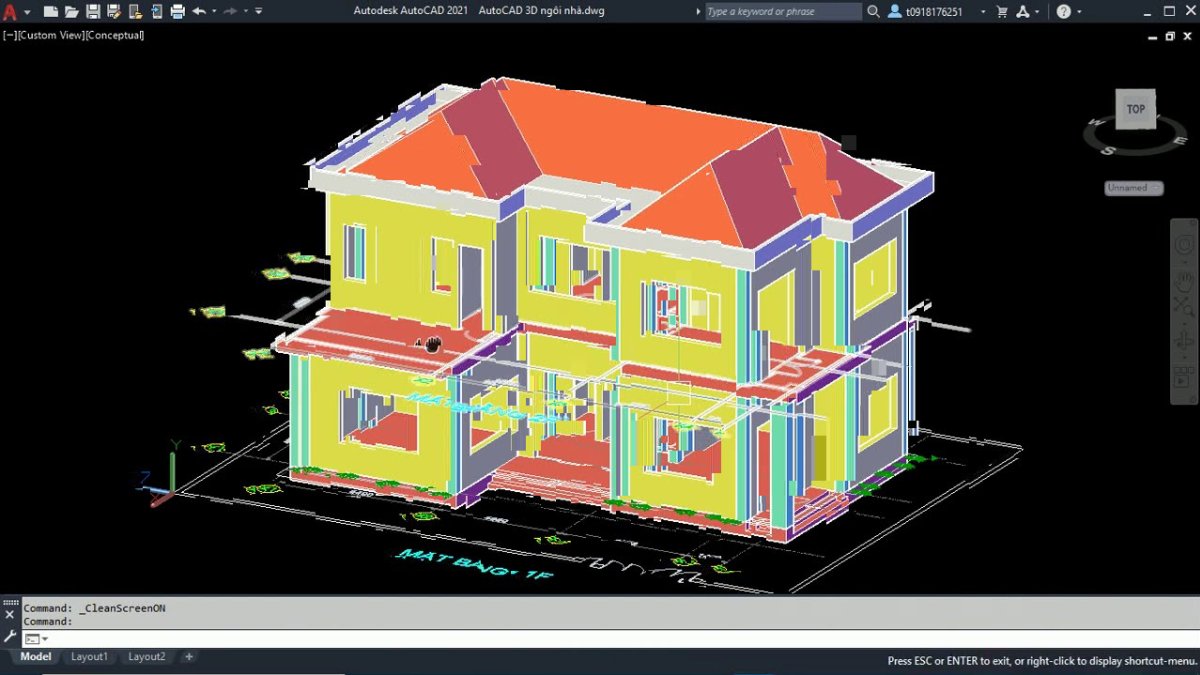

Tổng quan về cách dựng 3D trong AutoCAD

Về cốt lõi, cách dựng 3D trong AutoCAD bao gồm ba nhóm kỹ năng quan trọng mà người học cần nắm vững. Đầu tiên là hiểu rõ hệ tọa độ và chế độ hiển thị như Visual Styles, ViewCube hay UCS để kiểm soát không gian làm việc. Tiếp theo là thực hành các lệnh tạo khối cơ bản và nâng cao từ phác thảo 2D, chẳng hạn EXTRUDE, PRESSPULL, REVOLVE, SWEEP hay LOFT.

Cuối cùng, người dùng cần thành thạo các lệnh chỉnh sửa như FILLETEDGE, CHAMFEREDGE, SHELL, UNION, SUBTRACT và INTERSECT để hoàn thiện chi tiết mô hình. Trước khi tiến hành gán vật liệu, thiết lập ánh sáng và xuất file sang các định dạng như STL, STEP hoặc FBX.

Tìm hiểu về hệ tọa độ trong AutoCAD 3D

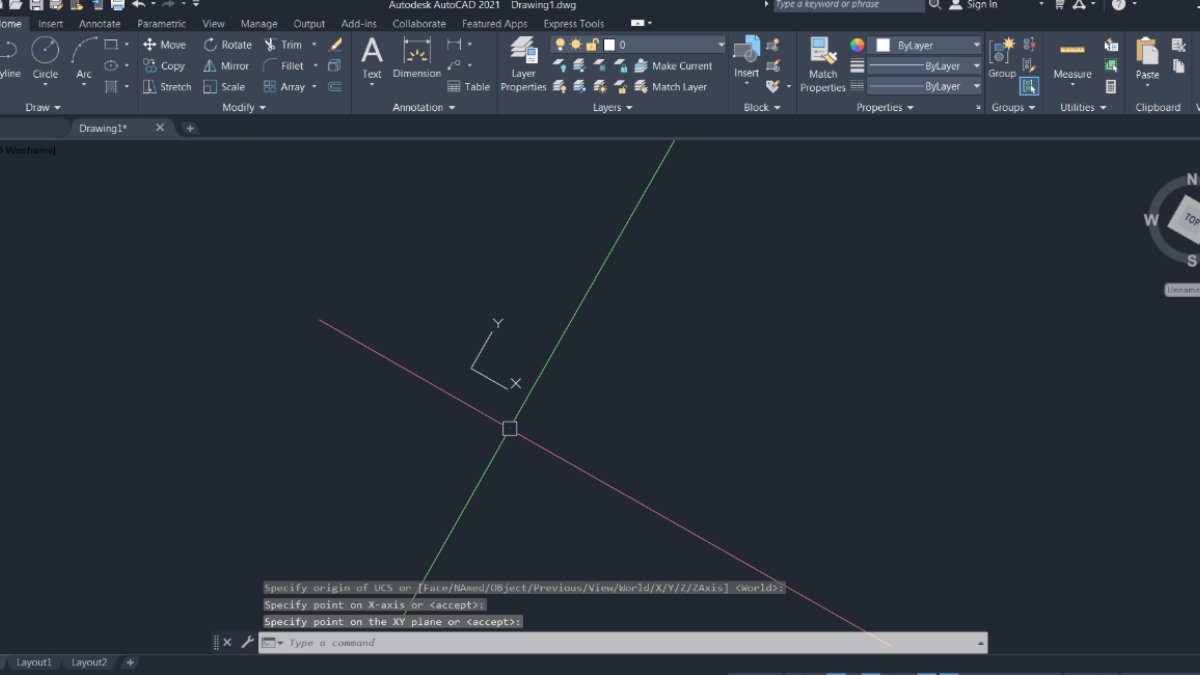

Trong quá trình thực hành cách dựng 3D trong AutoCAD, việc nắm vững hệ tọa độ không gian là bước nền tảng. AutoCAD vận hành dựa trên ba trục X, Y, Z để xác định vị trí điểm, mặt và khối trong mô hình. UCS (User Coordinate System) cho phép bạn tùy chỉnh gốc tọa độ và hướng trục, đặc biệt hữu ích khi làm việc trên các mặt phẳng nghiêng hoặc chi tiết có nhiều phương khác nhau.

Bạn sẽ thường xuyên thao tác với ViewCube để định hướng góc nhìn, kết hợp các lệnh như UCS, PLAN và 3DORBIT để xoay, quan sát hoặc điều chỉnh mô hình trực quan hơn. Visual Styles cũng là phần quan trọng trong cách dựng 3D trong AutoCAD, giúp bạn chuyển đổi giữa các chế độ hiển thị như Wireframe, Shaded hay Realistic.

Cách chuyển giao diện từ AutoCAD 2D sang 3D

Khi bắt đầu thực hành cách dựng hình 3D trong AutoCAD, bạn cần chuyển giao diện làm việc từ chế độ 2D sang 3D để hiển thị đầy đủ các công cụ tạo khối và chỉnh sửa mô hình. Cách thực hiện rất đơn giản:

1. Chuyển chế độ làm việc sang 3D Modeling:

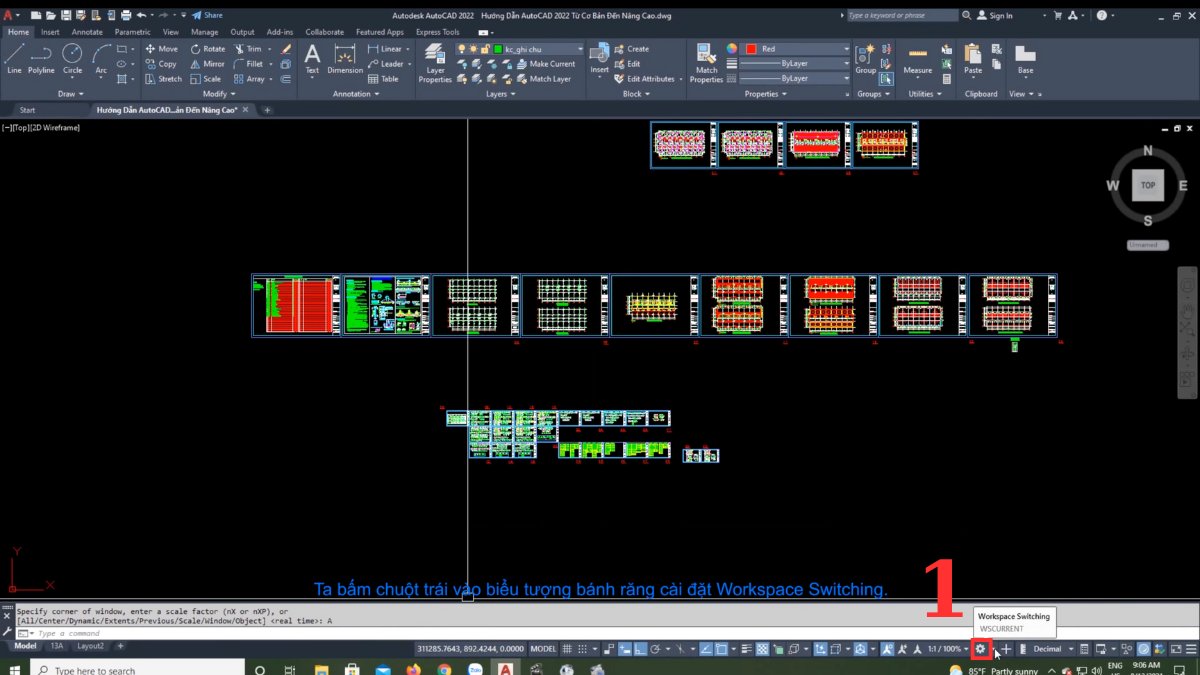

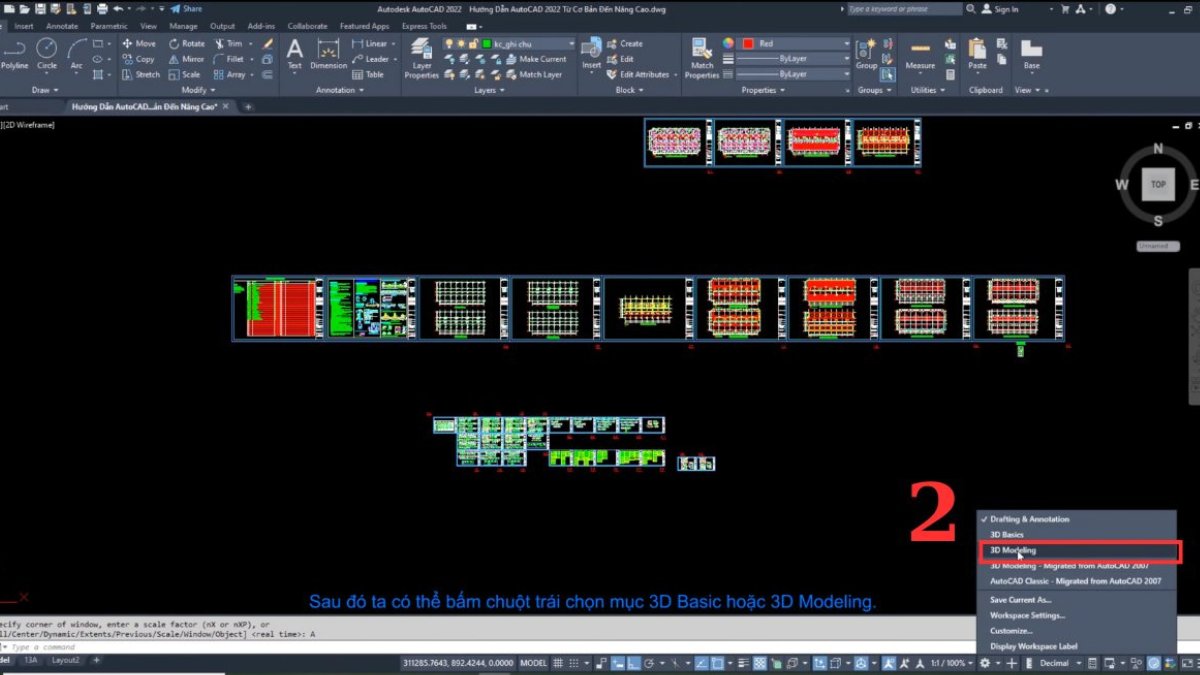

• Ở thanh trạng thái phía dưới, Click vào bánh răng (Workspace Switching)



2.Kích hoạt không gian làm việc 3D

• Chọn 3D Modeling để kích hoạt không gian làm việc 3D.

3. Làm quen với giao diện 3D:

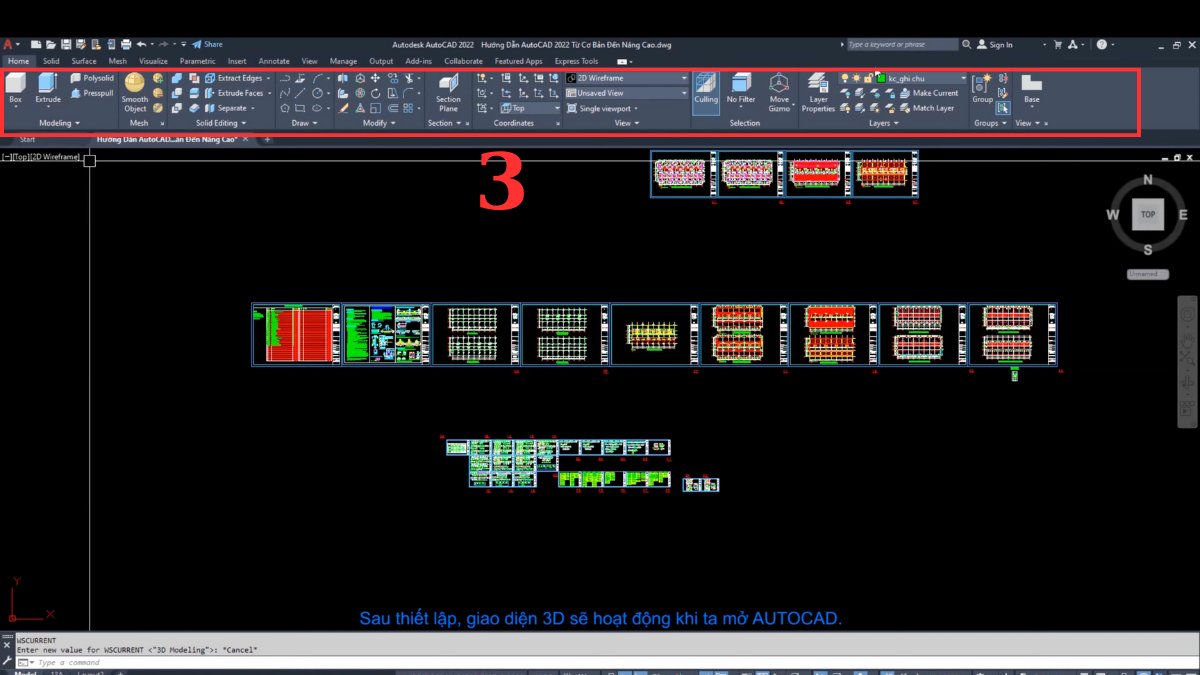

Sau khi chuyển thành công, giao diện AutoCAD sẽ hiển thị thêm các tab như Solid, Surface, Mesh cùng thanh công cụ ViewCube giúp bạn dễ dàng quan sát mô hình ở nhiều góc độ khác nhau.

Các lệnh cơ bản để tạo hình khối trong CAD

Để bắt đầu làm quen với cách dựng 3D trong AutoCAD, bạn nên nắm vững những lệnh cơ bản – nền tảng cho mọi thao tác dựng khối sau này:

• BOX, CYLINDER, CONE, SPHERE, WEDGE, TORUS: tạo các khối chuẩn cơ bản để dựng bản nháp hoặc mô phỏng hình dạng sơ bộ. Rất hữu ích khi cần ước lượng thể tích, tỷ lệ hoặc tạo khối tham chiếu nhanh.
• EXTRUDE: đùn biên dạng 2D (vẽ bằng LINE, PLINE, CIRCLE, REGION,...) thành khối 3D có chiều cao xác định theo hướng pháp tuyến của UCS hiện tại.
• PRESSPULL: chọn vùng kín trên mặt phẳng hoặc mặt khối để đùn nhanh theo chiều vuông góc - phù hợp cho việc khoét lỗ hoặc tạo chi tiết nổi.
• REVOLVE: xoay biên dạng 2D quanh trục để tạo khối tròn xoay, thường dùng cho chai lọ, trục cơ khí hoặc các chi tiết đối xứng.
• SWEEP: quét biên dạng dọc theo đường dẫn (path), ứng dụng phổ biến khi mô phỏng ống uốn, dây cáp hoặc nẹp trang trí.
• LOFT: tạo khối hoặc bề mặt đi qua nhiều tiết diện (profile), thích hợp cho các mô hình hữu cơ hoặc chi tiết chuyển tiếp phức tạp.

Tổng hợp lệnh dựng hình khối 3D từ hình 2D

Các lệnh dưới đây là “xương sống” khi bạn muốn cách dựng hình 3D từ 2D để biến bản vẽ phẳng thành khối có thể tích. Trước hết, đảm bảo profile khép kín, nằm đúng mặt phẳng làm việc.

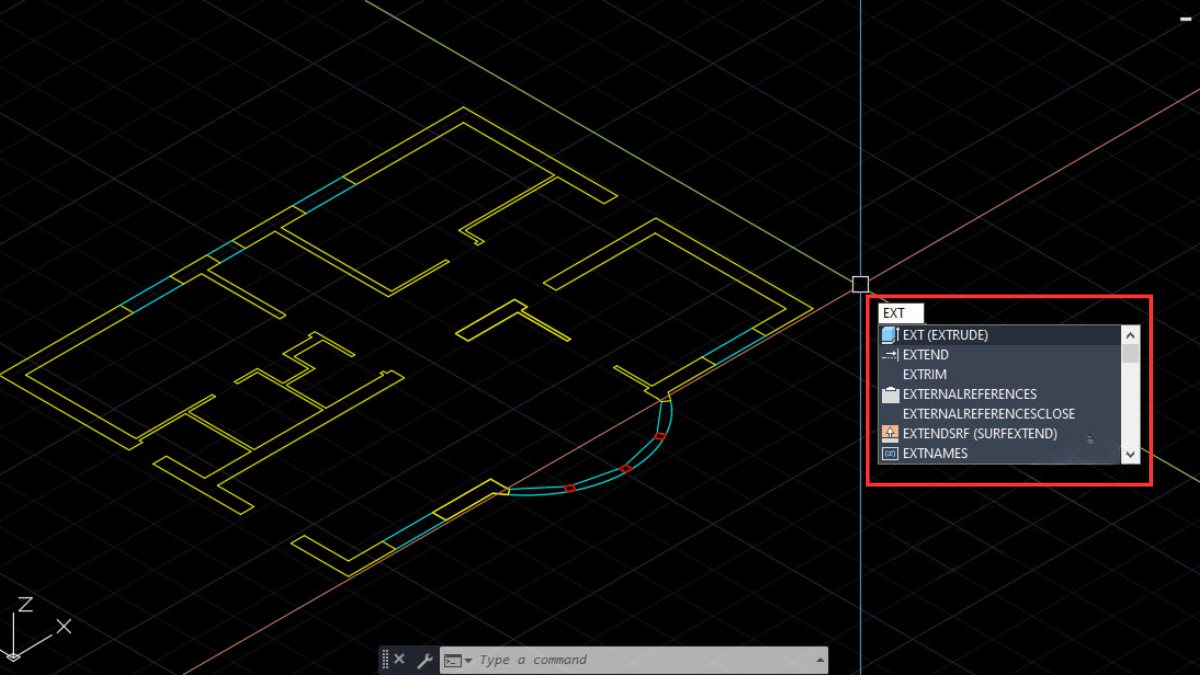

Lệnh EXTRUDE

Lệnh EXTRUDE sẽ biến đường bao 2D (Region/Polyline/Closed Curve) thành khối 3D bằng cách “đùn” theo chiều vuông góc mặt phẳng profile. Phù hợp cho khối hộp, bệ, panel, tấm có độ dày ổn định.

Cách làm: Gõ EXTRUDE → chọn profile → nhập chiều cao (hoặc kéo chuột) → Enter.

Nếu bạn đang tìm chiếc laptop đủ mạnh để dựng hình 3D trong AutoCAD mượt mà, đừng bỏ qua các mẫu laptop đồ họa hiệu năng cao tại CellphoneS sau đây:

[Product_Listing categoryid="1055" propertyid="" customlink="https://cellphones.com.vn/laptop/do-hoa.html" title="Tham khảo danh sách laptop đồ họa - kỹ thuật được quan tâm tại CellphoneS!"]

Lệnh PRESSPULL

Trong cách dựng 3D trong AutoCAD, lệnh PRESSPULL là công cụ cực kỳ hữu ích giúp bạn đùn nhanh một vùng kín được phần mềm tự động nhận diện - lý tưởng để tạo lỗ, rãnh hoặc khoét chi tiết ngay trên bề mặt khối 3D.

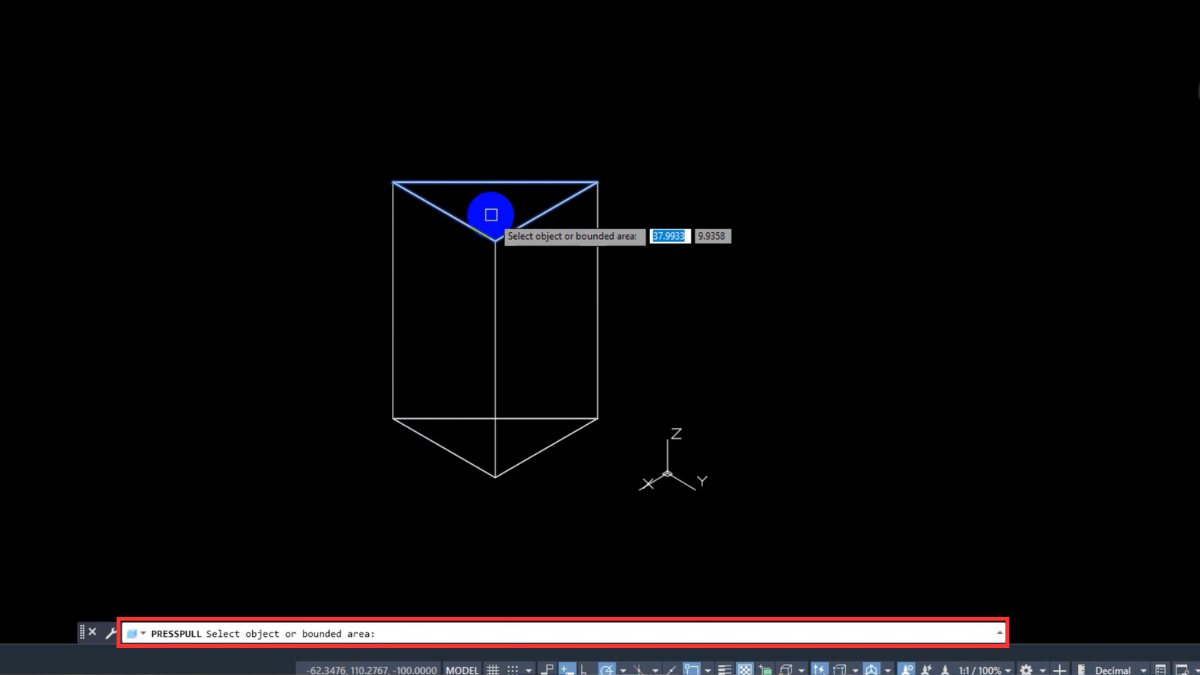

Cách thực hiện: Gõ PRESSPULL → rê chuột vào vùng kín (trên mặt phẳng hoặc mặt khối). Khi vùng sáng lên, nhấp chuột → kéo để đùn dương (tạo khối nổi) hoặc âm (khoét sâu). Nhập thông số.

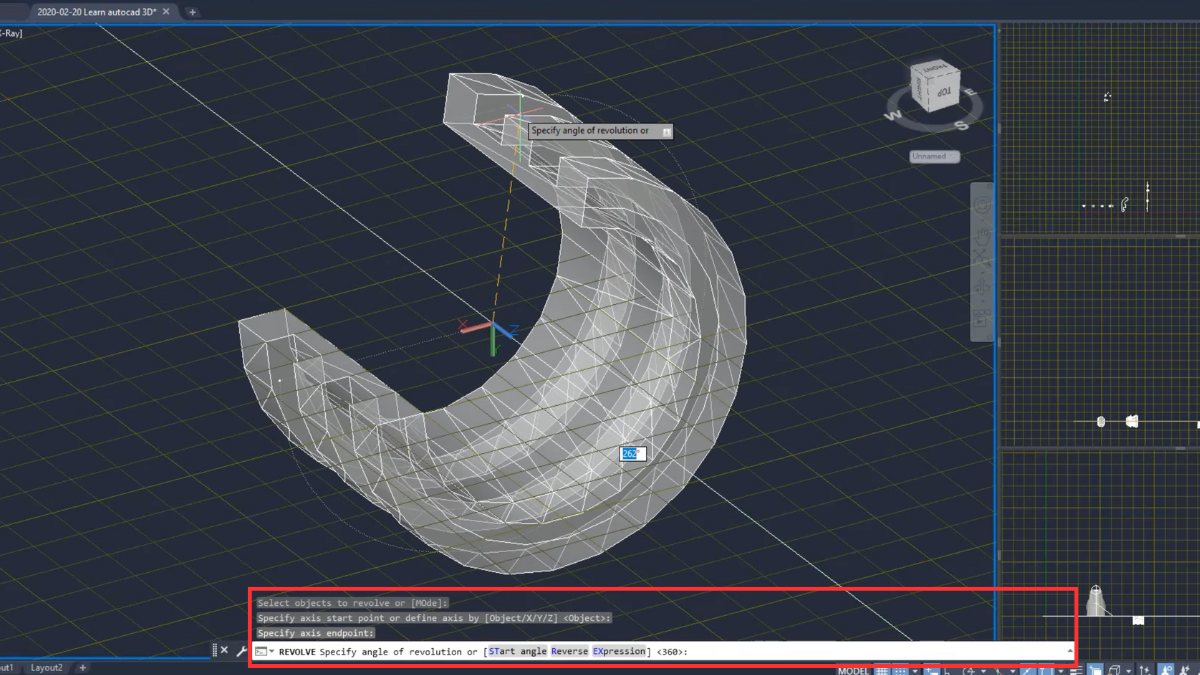

Lệnh REVOLVE

Trong cách dựng 3D trong AutoCAD, lệnh REVOLVE được dùng để xoay biên dạng 2D quanh một trục nhằm tạo ra các khối tròn xoay như chai, lọ, trục máy hay các chi tiết đối xứng.

Cách thực hiện nhanh: Gõ REVOLVE → chọn profile → chọn trục quay (2 điểm) → nhập góc quay (thường là 360°) → nhấn Enter.

Lệnh SWEEP

Trong quá trình dựng hình 3D trong AutoCAD, lệnh SWEEP được sử dụng để quét tiết diện theo một đường dẫn (Path), giúp tạo ra các chi tiết có dạng kéo dài như ống, dây điện, tay vịn hoặc nẹp trang trí.

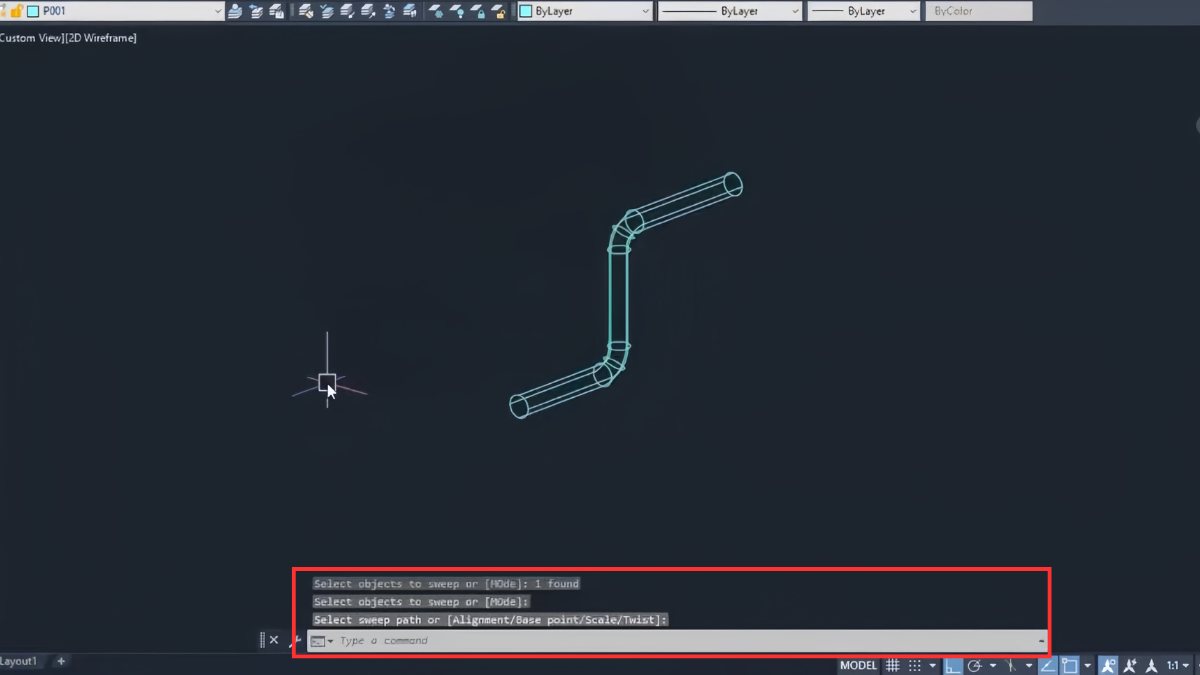

Cách thực hiện: Gõ SWEEP → chọn profile → chọn path → nhấn Enter để hoàn tất.

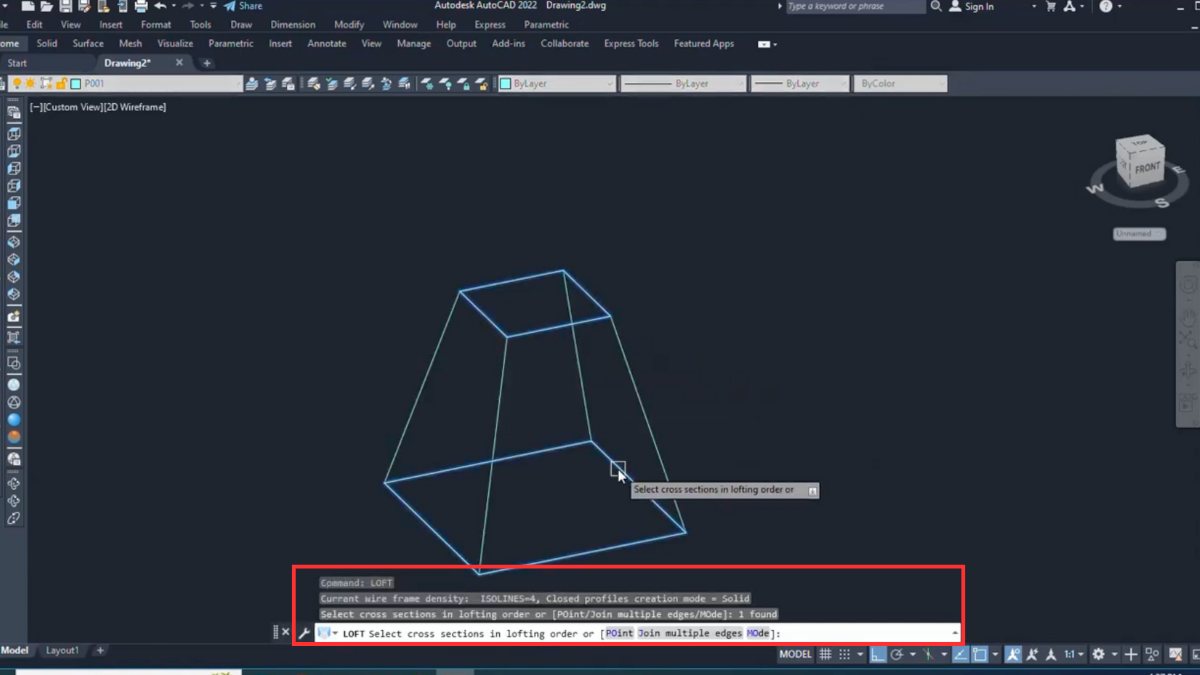

Lệnh LOFT

Lệnh LOFT trong cách dựng 3D trong AutoCAD được dùng để tạo khối hoặc bề mặt đi qua nhiều tiết diện theo thứ tự, rất hữu ích khi thiết kế các chi tiết chuyển tiếp mềm mại như tay nắm cong hay vỏ thiết bị.

Cách thực hiện: Gõ LOFT → chọn lần lượt các profile → nhấn Enter để tạo khối.

Các lệnh chỉnh sửa mô hình 3D trong AutoCAD

Ngoài biết cách dựng 3D trong AutoCAD ra thì sau khi tạo khối cơ bản, bước tiếp theo là chỉnh sửa mô hình. Giai đoạn này giúp bạn tinh chỉnh cạnh, mặt, khối và hoàn thiện chi tiết sao cho mô hình chính xác, hài hòa và đúng ý thiết kế ban đầu.

• FILLETEDGE / CHAMFEREDGE: bo tròn/vát mép cạnh khối, tạo cảm giác “công nghiệp”. Luôn kiểm tra bán kính hợp lý để tránh giao cắt lỗi.
• SHELL: khoét rỗng bên trong, giữ lại độ dày thành. Ứng dụng cho vỏ hộp, chai, vỏ máy.
• UNION / SUBTRACT / INTERSECT: toán học Boolean để cộng, trừ, giao giữa các khối; đặc biệt hiệu quả khi kết hợp khối cơ bản + khối “dao”.
• MOVE/ROTATE/ALIGN (3DALIGN): đưa khối về vị trí, xoay đúng hướng, căn theo ba điểm tham chiếu trong không gian.
• SLICE: “cắt lát” khối bởi mặt phẳng (đi qua 3 điểm) để tạo phần cắt hoặc tách chi tiết.
• MATERIALS & VISUAL STYLES: gán vật liệu, chỉnh ánh sáng, đổ bóng để kiểm tra bề mặt; chuyển Realistic để quan sát phản xạ.

Cách xuất mô hình 3D trong AutoCAD

Hướng dẫn chi tiết cách xuất mô hình 3D trong AutoCAD, phù hợp khi bạn đã hoàn thiện khối và muốn chia sẻ hoặc sử dụng mô hình ở môi trường khác:

1. Kiểm tra và sẵn sàng mô hình để xuất file:

Kiểm tra rằng tất cả các chi tiết đã được dựng thành khối 3D (Solid) hoặc bề mặt, không còn vùng mở hoặc lấn chồng nhau. Click menu Application Menu (biểu tượng chữ A).

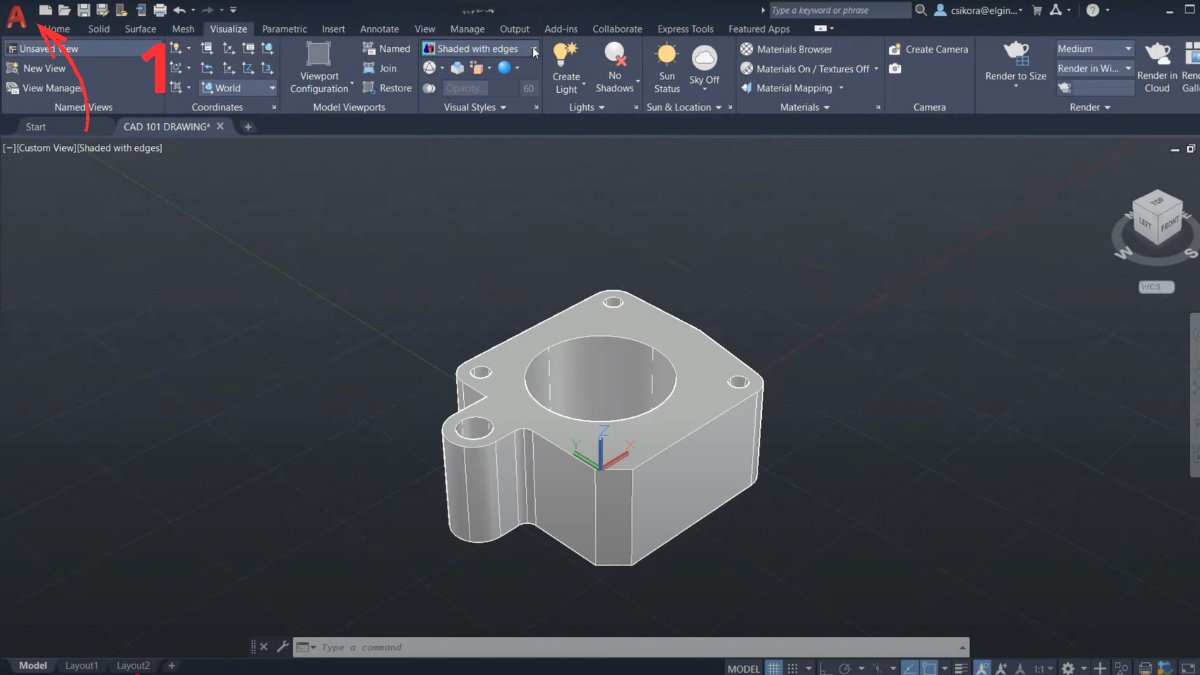

2. Thực hiện xuất file:

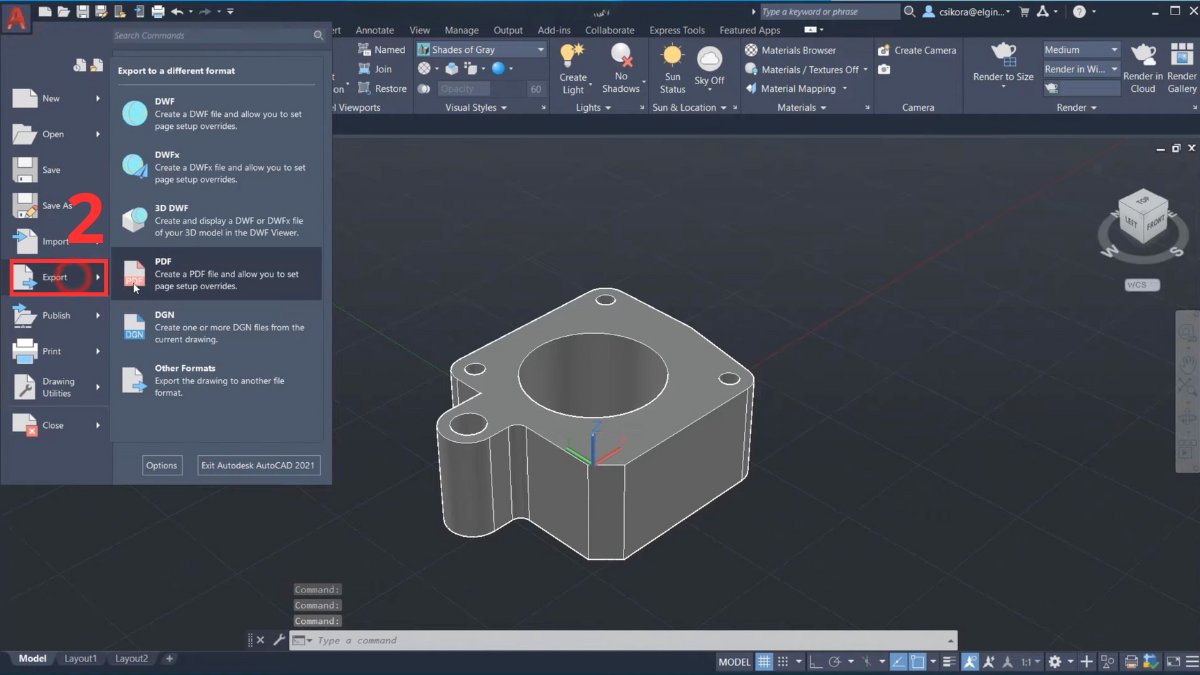

• Chọn Export → Other Formats… để mở hộp thoại xuất file.

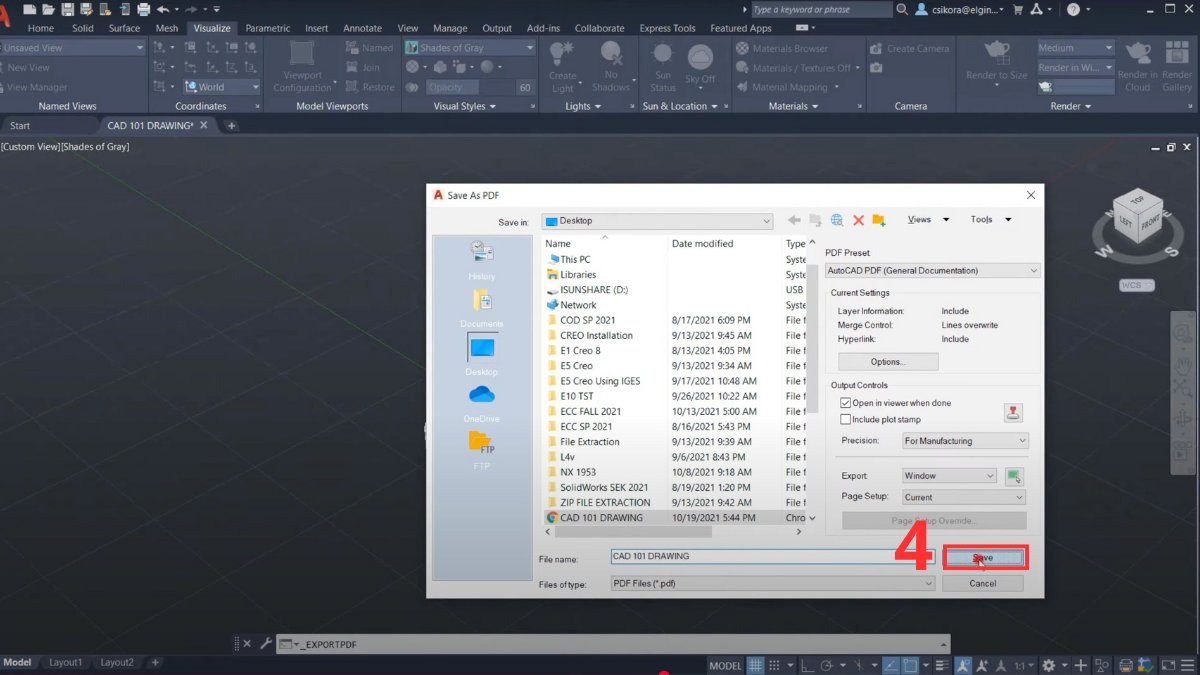

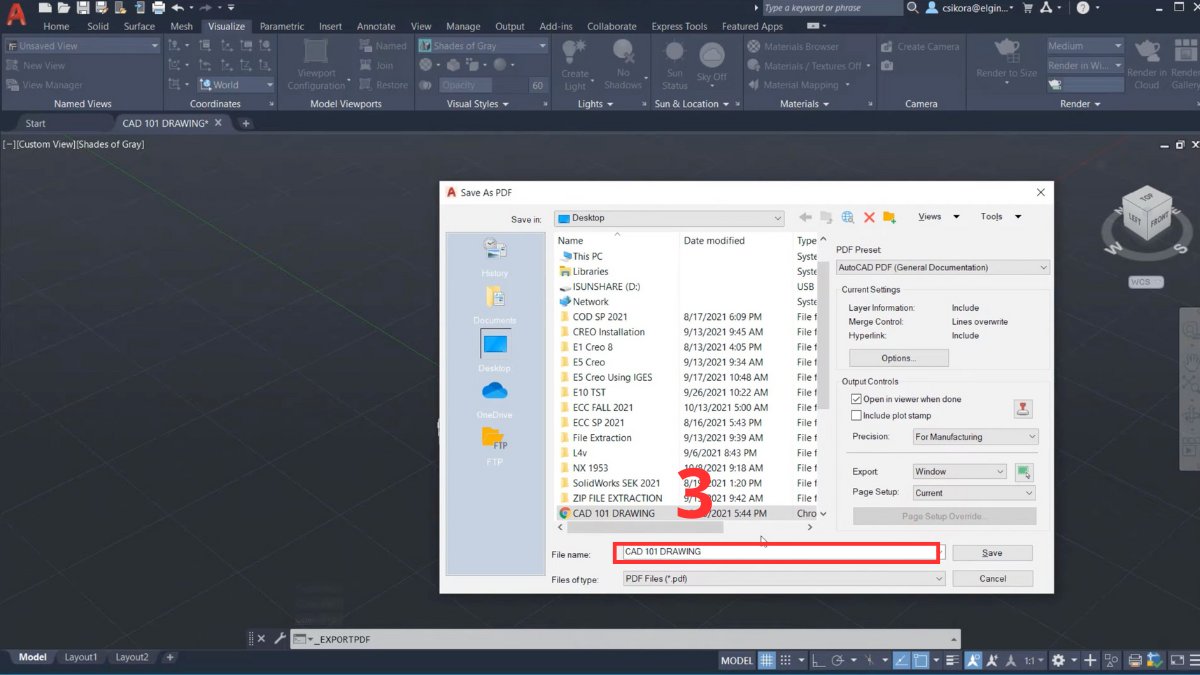

• Trong cửa sổ “Export Data” hoặc “Save As”, đặt tên file và chọn định dạng mong muốn.

3. Xác minh và hoàn thiện:

Khi chọn xong định dạng, Click vào nút Save hoặc OK. Mở file xuất ra trong phần mềm tương thích

Lỗi thường gặp khi dựng 3D và cách khắc phục

Trong quá trình thực hành cách dựng 3D trong AutoCAD, dù đã nắm các lệnh cơ bản và nâng cao, người dùng vẫn có thể gặp nhiều lỗi nhỏ ảnh hưởng đến mô hình:

• EXTRUDE/LOFT báo lỗi vì profile hở: Dùng PEDIT → JOIN; kiểm tra điểm đầu/cuối trùng khít; chạy OVERKILL để xóa line trùng; nếu cần, REGION chuyển sang vùng kín.
• Đùn sai hướng hoặc độ cao âm/dương ngược ý: Kiểm tra UCS; dùng UCS → World hoặc đặt UCS theo mặt làm việc; nhìn Visual Style = Shaded để thấy hướng.
• PRESSPULL không bắt được vùng: Vùng chưa kín hoặc bị chia cắt bởi đối tượng khác; chuyển sang Layer tạm, cô lập đối tượng (ISOLATEOBJECTS) rồi thử lại.
• FILLETEDGE lỗi do bán kính quá lớn: Giảm bán kính; kiểm tra giao hình; đôi khi cần SLICE/UNION lại để loại bỏ cạnh phức tạp.
• File nặng, xoay lag: Dùng PURGE, OVERKILL, tắt Dynamic UCS nếu không dùng; chuyển Visual Style sang Shaded; freeze layer không cần thiết; dùng ISOLATEOBJECTS khi thao tác chi tiết để giảm lag.

Một số mẹo hữu ích khi dựng 3D trong CAD

Khi đã quen với các thao tác cơ bản trong cách dựng 3D trong AutoCAD, bạn có thể áp dụng thêm một số mẹo nhỏ để làm việc nhanh hơn và tối ưu mô hình hiệu quả hơn

• Layer & Tên đối tượng rõ ràng: Đặt layer theo nhóm chi tiết (khung, vỏ, ốc, lỗ), tô màu khác nhau để dễ soi.
• Dùng mẫu tham chiếu (Blocks): Tạo Block cho các chi tiết lặp (ốc vít, cọc định vị); khi sửa một block sẽ cập nhật đồng loạt.
• Tận dụng View & UCS: Lưu các View (VIEWMANAGER) cho từng mặt làm việc; đặt UCS theo từng View để EXTRUDE/SWEEP chính xác.
• Kết hợp Boolean thông minh: UNION để ghép khối lớn trước, sau đó SUBTRACT các lỗ/bo; thứ tự thao tác giúp giảm lỗi cạnh.
• Kiểm tra kích thước định kỳ: Dùng DIM/MEASUREGEOM; đừng đợi đến cuối mới đo vì sửa rất tốn công.
• Học phím tắt: EX (EXTRUDE), PR (PRESSPULL), RE (REVOLVE), SW (SWEEP), LO (LOFT), FE (FILLETEDGE), CH (CHAMFEREDGE), SH (SHELL) - gõ nhanh sẽ tăng tốc đáng kể.
• Sao lưu phiên bản: Lưu các mốc (v1, v2, v3,...) trước khi thử lệnh phức tạp như LOFT có guides; dễ quay lại khi cần.

Nhìn chung, để thành thạo cách dựng 3D trong AutoCAD, bạn chỉ cần nắm rõ quy trình từ tạo khối, chỉnh sửa đến xuất mô hình hoàn chỉnh. Khi luyện tập thường xuyên, bạn sẽ nhanh chóng làm chủ các thao tác. Cách dựng hình 3D trong AutoCAD, giúp công việc thiết kế trở nên dễ dàng và chuyên nghiệp hơn cùng Sforum.
