Hướng dẫn tạo block động trong CAD chi tiết cho người mới

Trong quá trình thiết kế kỹ thuật, việc tạo block động trong CAD giúp người dùng tối ưu hóa bản vẽ, tiết kiệm thời gian thao tác và tăng độ chính xác. Nếu bạn mới bắt đầu làm quen với AutoCAD và muốn tìm hiểu cách làm chủ tính năng này, bài viết dưới đây sẽ hướng dẫn chi tiết cách tạo block động một cách đơn giản.

Block động trong AutoCAD là gì?

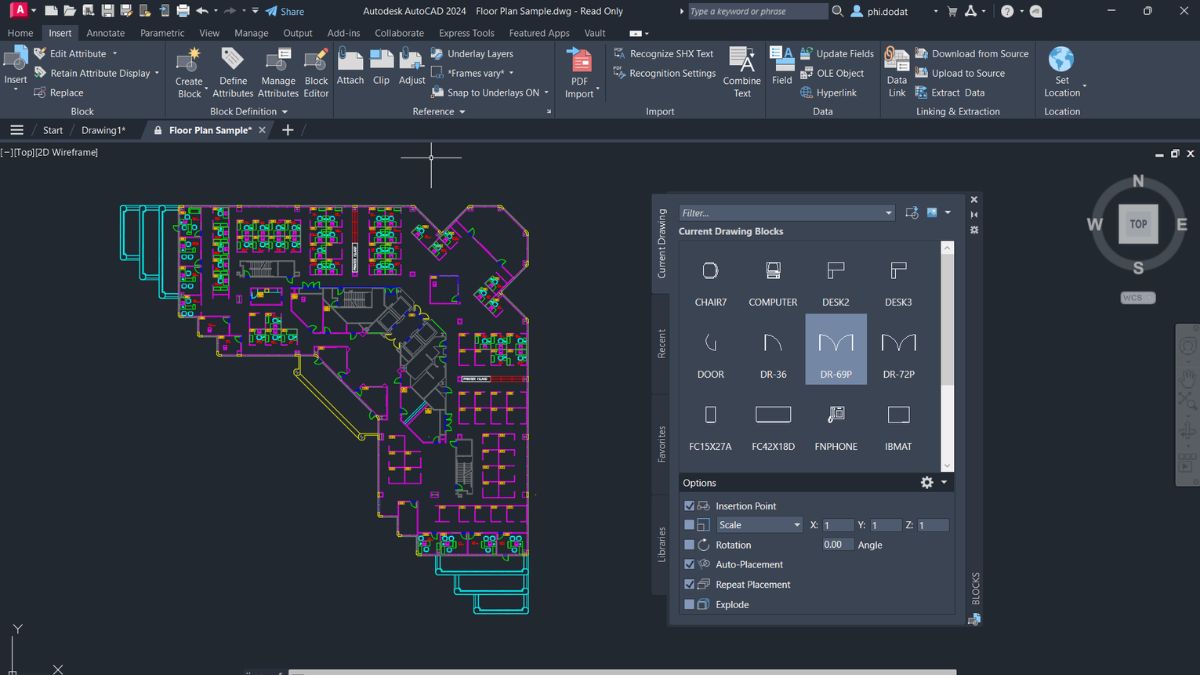

Block động (Dynamic Block) trong AutoCAD là một dạng block nâng cao, cho phép điều chỉnh hình dạng, kích thước hoặc vị trí của đối tượng mà không cần tạo nhiều phiên bản. Thay vì lưu hàng loạt block tĩnh với các thông số khác nhau, bạn chỉ cần một block động duy nhất có thể tùy chỉnh linh hoạt.

Ví dụ: Khi thiết kế cửa, cửa sổ hay bàn ghế, bạn có thể tạo block động để thay đổi chiều dài, chiều cao hoặc hướng mở của cửa chỉ bằng vài thao tác kéo thả, thay vì phải chèn nhiều block tĩnh khác nhau.

Lợi ích khi sử dụng block động

Dưới đây là những ưu điểm nổi bật khi bạn sử dụng block động trong công việc hàng ngày:

• Tiết kiệm thời gian: Hạn chế việc phải lặp lại cùng một thao tác khi tạo các đối tượng có hình dạng giống nhau.
• Giảm dung lượng file: Ít block hơn đồng nghĩa với file nhẹ hơn.
• Tăng hiệu quả làm việc nhóm: Các block động thống nhất giúp đảm bảo tính đồng bộ trong toàn bộ bản vẽ.
• Dễ dàng chỉnh sửa: Cho phép điều chỉnh kích thước hoặc hình dạng của đối tượng mà không phải vẽ lại từ đầu.

Hướng dẫn từng bước tạo block động trong CAD

Việc tạo Dynamic Block trong CAD không quá phức tạp nếu bạn nắm rõ các bước dưới đây:

1. Chuẩn bị đối tượng cần tạo block:

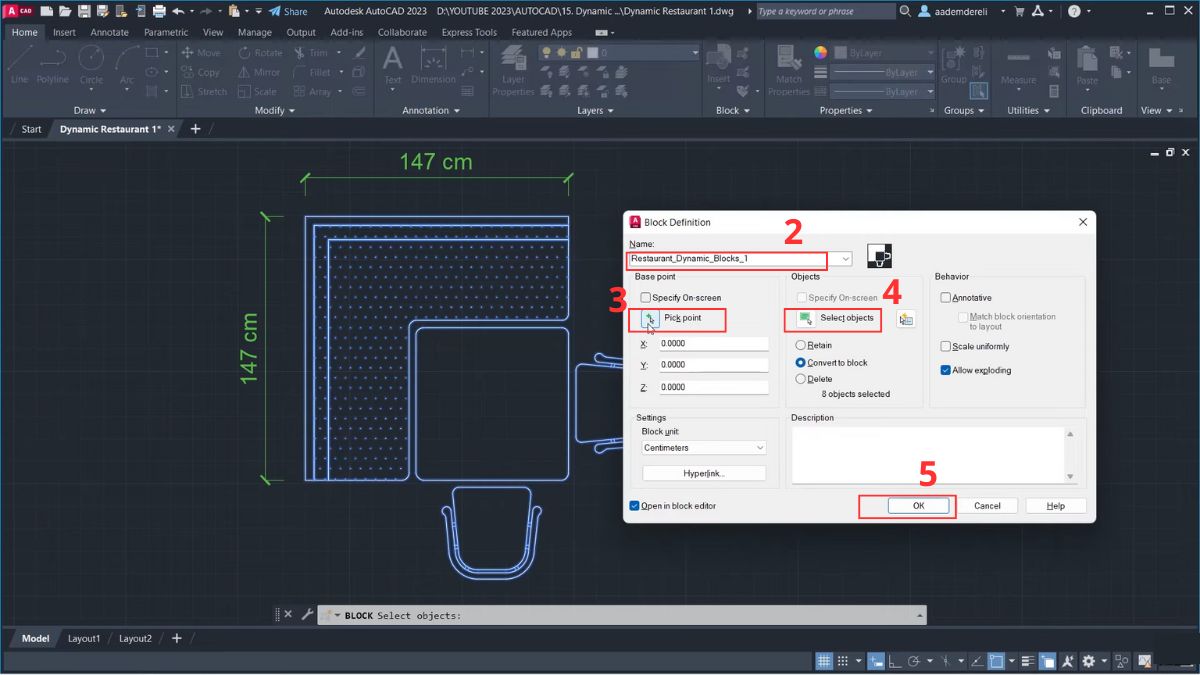

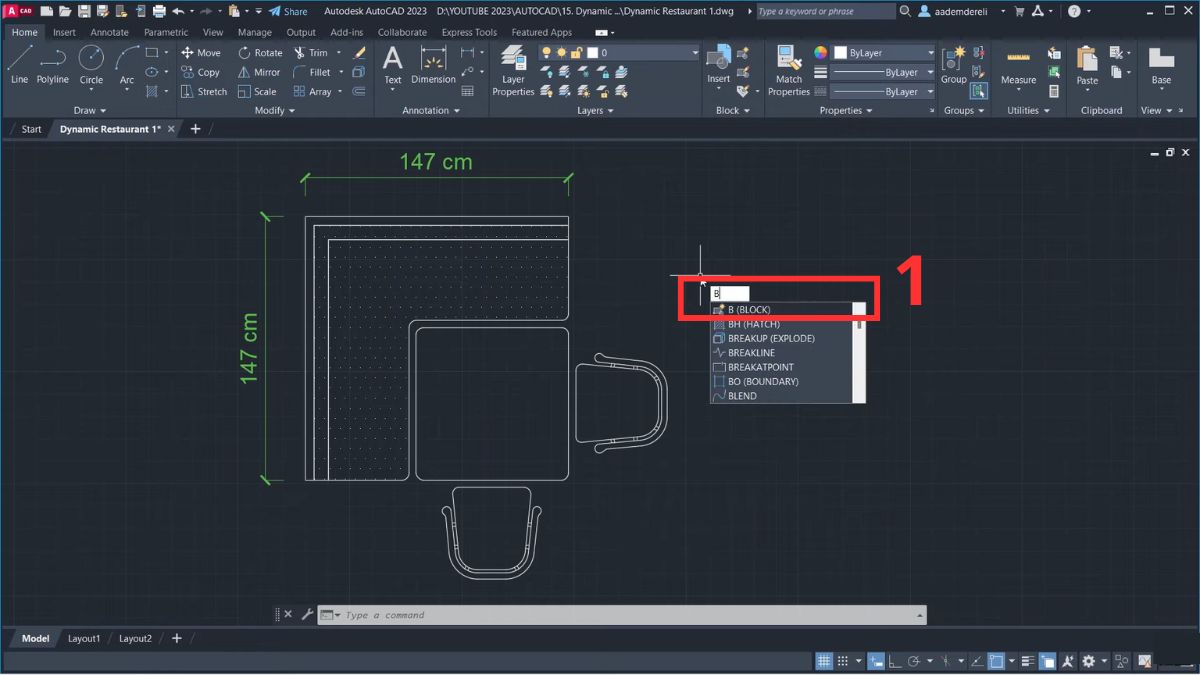

• Đầu tiên, hãy tạo các hình hoặc đối tượng bạn muốn gộp thành block, sau đó gõ lệnh B (Block) và nhấn Enter để bắt đầu thiết lập.

2. Mở công cụ Block Editor:

• Tại mục “Name”, hãy đặt tên cho block (ví dụ: “CuaDong_01”).
• Chọn Pick point (Chọn điểm) và xác định vị trí chèn của block trong bản vẽ.
• Nhấn Select objects (Chọn đối tượng) rồi quét chọn toàn bộ phần tử cần nhóm lại.
• Cuối cùng, bấm OK (Đồng ý) để hoàn tất.

3. Tạo tham số (Parameter):

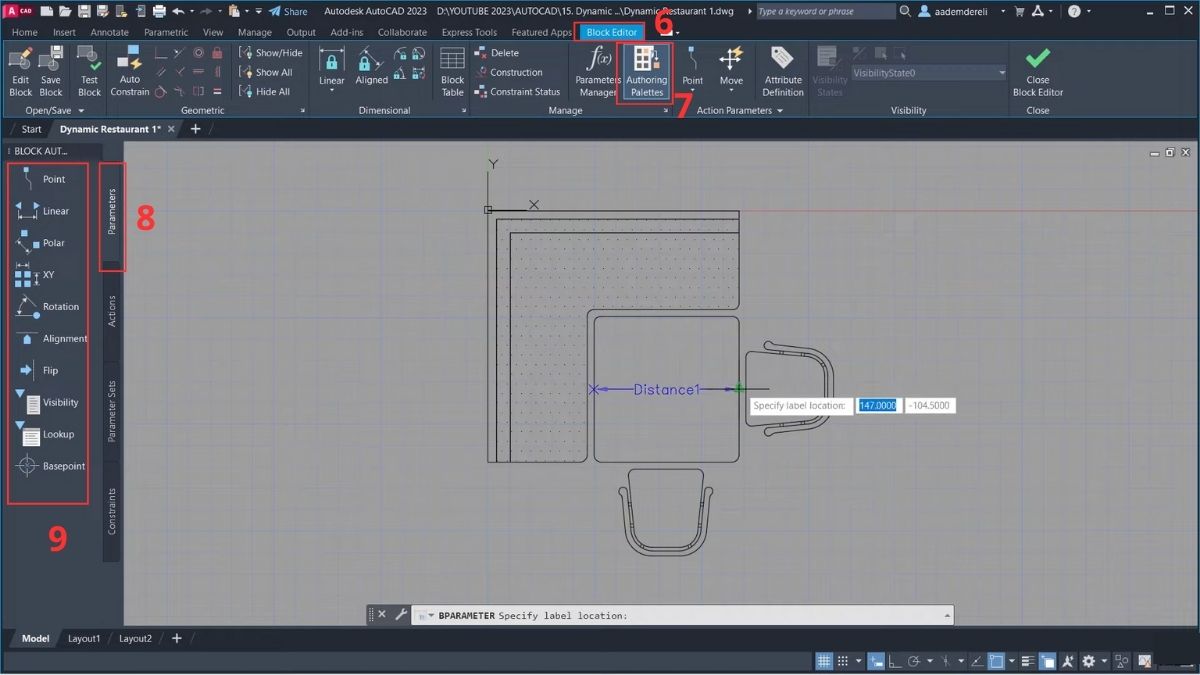

• Sau khi mở “Block Editor” (Trình chỉnh sửa block), truy cập tab “Authoring Palettes” (Bảng công cụ tạo tham số).
• Trong phần “Parameters” (Tham số), chọn loại tham số muốn thêm:
  • Linear (Tuyến tính): Kéo giãn chiều dài hoặc chiều rộng của đối tượng.
  • Rotation (Xoay): Điều chỉnh góc quay của block.
  • Flip (Lật): Tạo khả năng phản chiếu hoặc lật đối xứng đối tượng.
  • Visibility (Hiển thị): Tạo nhiều trạng thái khác nhau.

4. Gắn hành động (Action):

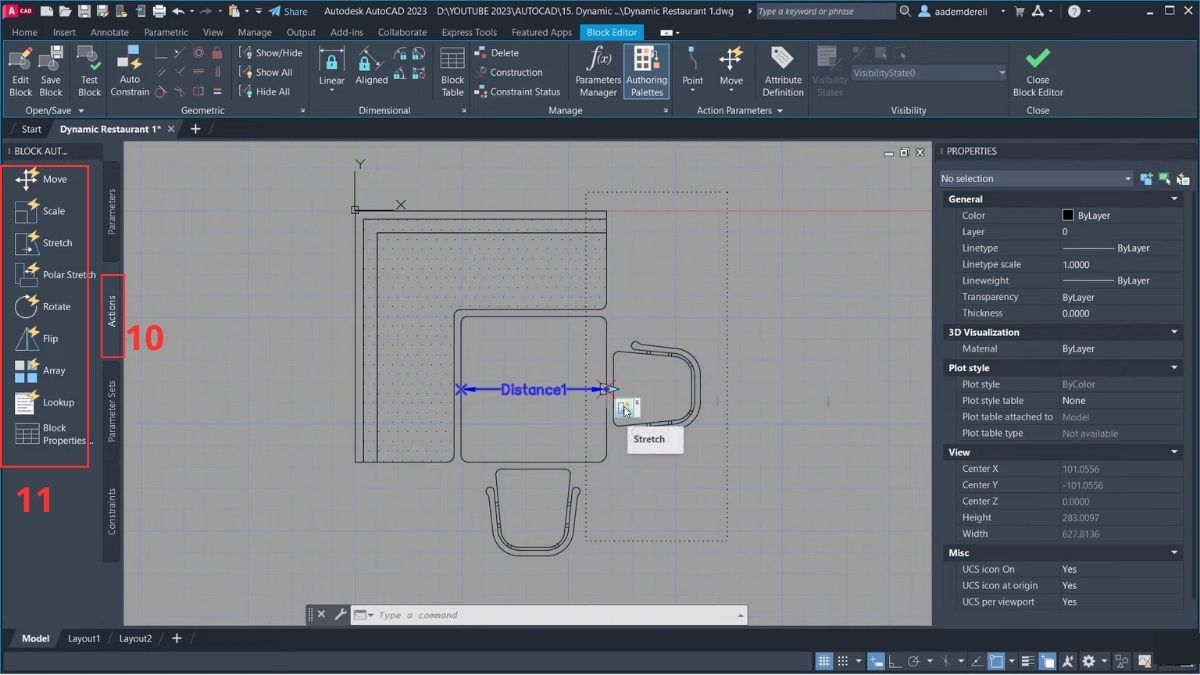

• Khi đã thêm tham số, chuyển sang tab “Actions” (Hành động) và gắn hành động tương ứng với từng tham số:
  • Stretch: kéo giãn đối tượng.
  • Move: di chuyển đối tượng theo tham số.
  • Rotate: xoay block theo góc mong muốn.
  • Visibility: chuyển đổi giữa các chế độ hiển thị.

5. Lưu và thoát Block Editor (Trình chỉnh sửa block):

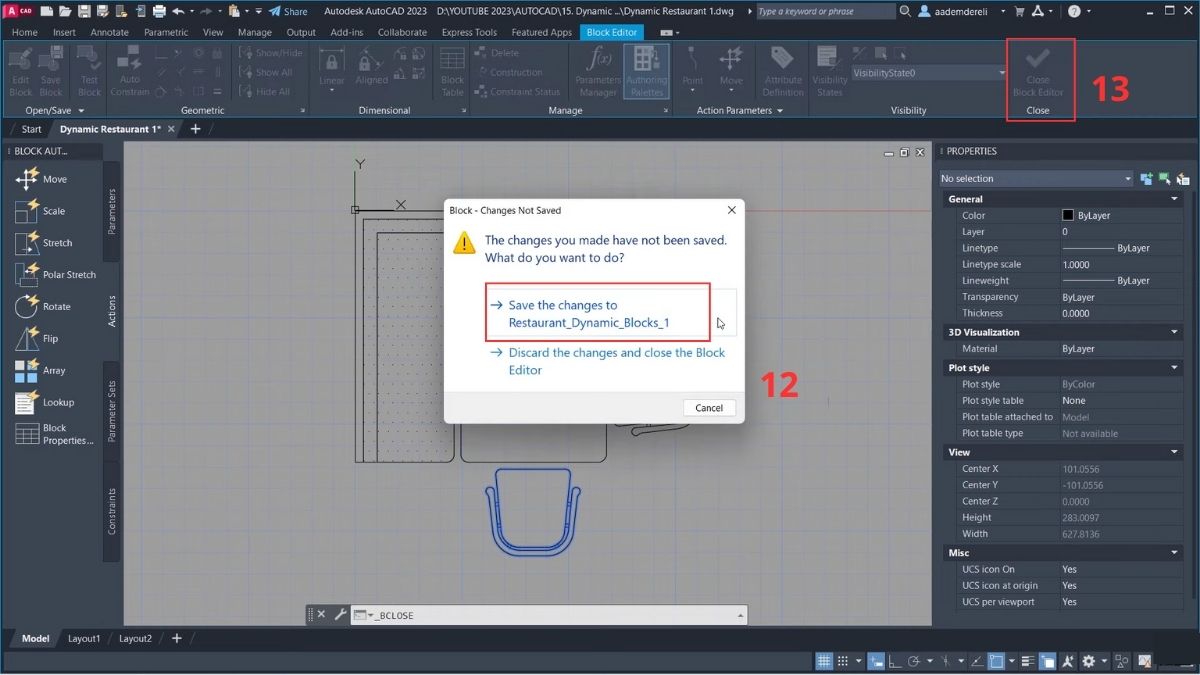

• Sau khi hoàn tất, hãy nhấn “Close Block Editor” (Đóng trình chỉnh sửa block) trên thanh công cụ. Một hộp thoại sẽ xuất hiện, chọn “Save the Changes to..”(Lưu thay đổi) để xác nhận.

Để tối ưu hiệu suất bản vẽ và làm việc mượt mà với AutoCAD, bạn nên chọn laptop có hiệu năng mạnh mẽ. Đến ngay CellphoneS, với đa dạng mẫu laptop có cấu hình cao, màn hình chuẩn màu giúp xử lý nhanh, ổn định hơn.

[Product_Listing categoryid="380" propertyid="" customlink="https://cellphones.com.vn/laptop.html" title="Danh sách Laptop đang được quan tâm nhiều tại CellphoneS"]

Các lỗi thường gặp khi tạo block động và cách khắc phục

Khi bắt đầu tạo block động trong CAD, nhiều người mới thường mắc phải một số lỗi phổ biến sau đây:

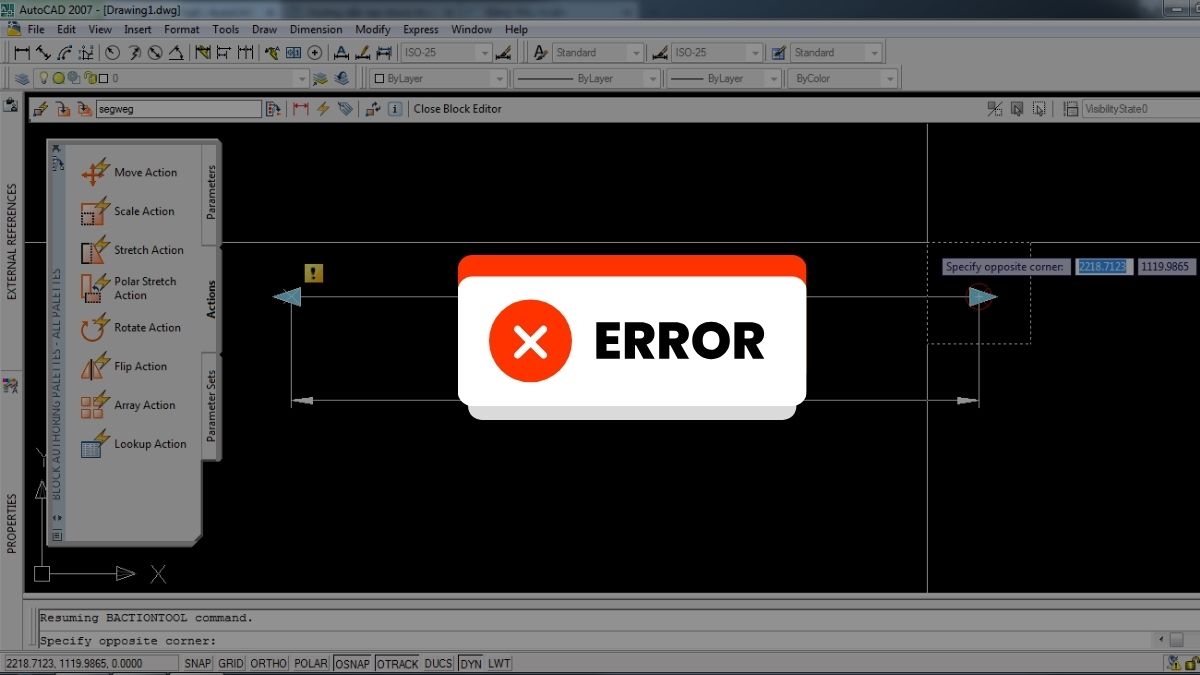

• Block không hoạt động sau khi thêm hành động (Action): Nguyên nhân do thiếu tham số hoặc liên kết sai giữa Parameters (Tham số) và Actions (Hành động). Hãy mở Block Editor (Trình chỉnh sửa block) để kiểm tra và gán lại đúng mối liên kết.
• Block bị lệch điểm chèn (Base point): Thường xảy ra khi chọn sai Pick point (Điểm chèn). Hãy vào Block Editor (Trình chỉnh sửa block) và chỉnh lại vị trí điểm chèn cho chính xác.
• Không thể chỉnh sửa block động đã lưu: Do block đang được sử dụng trong nhiều bản vẽ khác. Hãy dùng lệnh BEDIT (Block Editor) hoặc REFEDIT (Chỉnh sửa tham chiếu) để mở và lưu lại block.
• File bị nặng vì quá nhiều block động: Dọn dẹp bằng lệnh PURGE (Làm sạch dữ liệu) và tránh chèn trùng các block có cùng chức năng để giảm dung lượng file.

Mẹo và kinh nghiệm sử dụng block động hiệu quả

Để làm việc với block động một cách chuyên nghiệp và tránh lỗi trong quá trình thiết kế, bạn có thể áp dụng những mẹo sau:

• Đặt tên block rõ ràng: Dễ tìm kiếm khi làm việc với nhiều bản vẽ.
• Tận dụng các tham số Visibility: Giúp bạn tạo nhiều phiên bản hiển thị trong cùng một block.
• Sử dụng thư viện block động: Lưu lại các block thường dùng để tái sử dụng trong dự án khác.
• Giới hạn số hành động phức tạp: Quá nhiều hành động có thể khiến block bị chậm hoặc lỗi.
• Kiểm tra block trước khi chia sẻ: Đảm bảo không chứa đối tượng ẩn hoặc lỗi liên kết.

Việc hiểu rõ block động là gì và cách tạo block động trong CAD giúp người dùng AutoCAD làm việc chuyên nghiệp hơn. Nó giúp bạn tiết kiệm thời gian, đảm bảo tính nhất quán và dễ dàng tùy chỉnh các đối tượng trong bản vẽ. Hãy áp dụng những mẹo tối ưu và khắc phục lỗi đã chia sẻ ở trên để nâng cao hiệu quả công việc và tối đa hóa khả năng sáng tạo trong thiết kế của bạn.
