Cổng D-Sub là gì? Phân biệt D-Sub và VGA chi tiết nhất

Cổng D Sub là gì, là câu hỏi thường gặp khi người dùng tìm hiểu về các chuẩn kết nối hình ảnh và tín hiệu trên máy tính, màn hình hoặc thiết bị trình chiếu. Hãy cùng Sforum khám phá chi tiết để hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách phân biệt cổng D-Sub với VGA trong bài viết dưới đây.

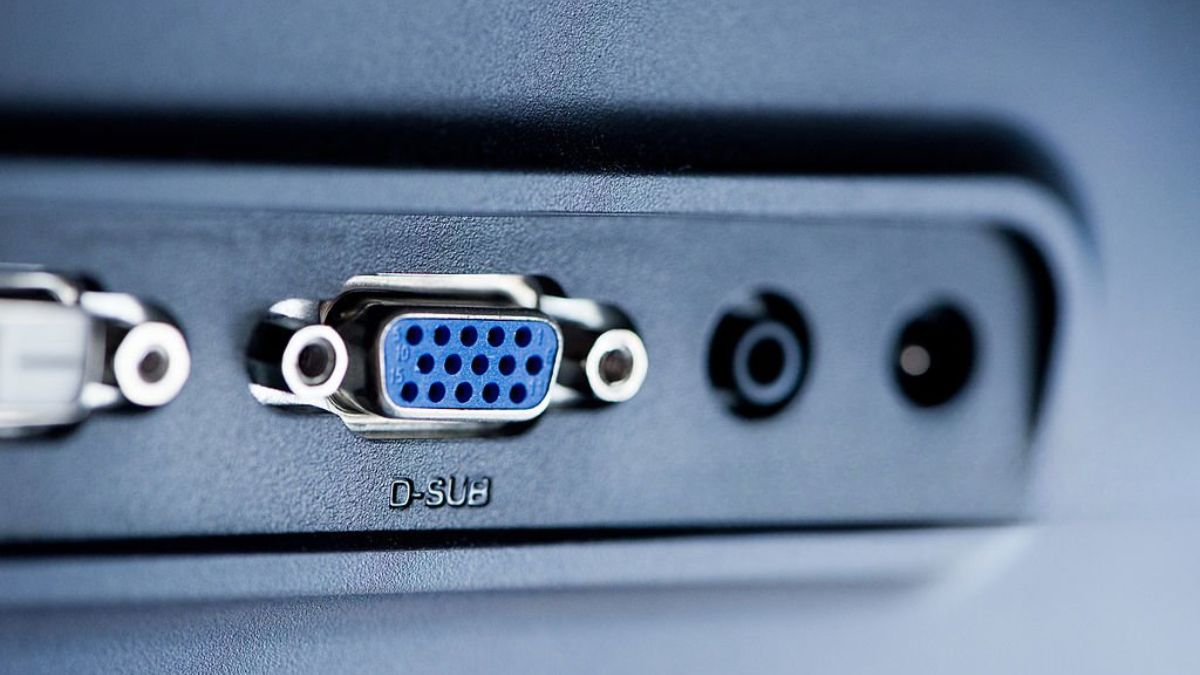

Cổng D-Sub là gì?

Cổng D-Sub là tên gọi của một họ đầu nối (D-subminiature) có thiết kế hình chữ D đặc trưng, giúp định hướng cắm chính xác và tránh nhầm lẫn khi kết nối. Loại cổng này được sử dụng phổ biến trong nhiều thiết bị điện tử, đặc biệt là máy tính và màn hình.

Về cấu tạo, cổng D-Sub có nhiều chân kim loại bên trong, sắp xếp theo hàng. Số chân sẽ quyết định tên gọi cụ thể như DB9, DB15 hay DE-15. Trong đó, DE-15 thường được biết đến nhiều nhất, trong kết nối hiển thị hình ảnh.

Cổng kết nối D-Sub cũng thường được hiểu là chuẩn giao tiếp vật lý giúp truyền tín hiệu giữa các thiết bị thông qua nhiều chân dẫn điện, mỗi chân đảm nhận một nhiệm vụ riêng như truyền tín hiệu hình ảnh hoặc dữ liệu điều khiển.

[Product_Listing categoryid="784" propertyid="" customlink="https://cellphones.com.vn/man-hinh.html" title="Danh sách Màn hình đang được quan tâm nhiều tại CellphoneS"]

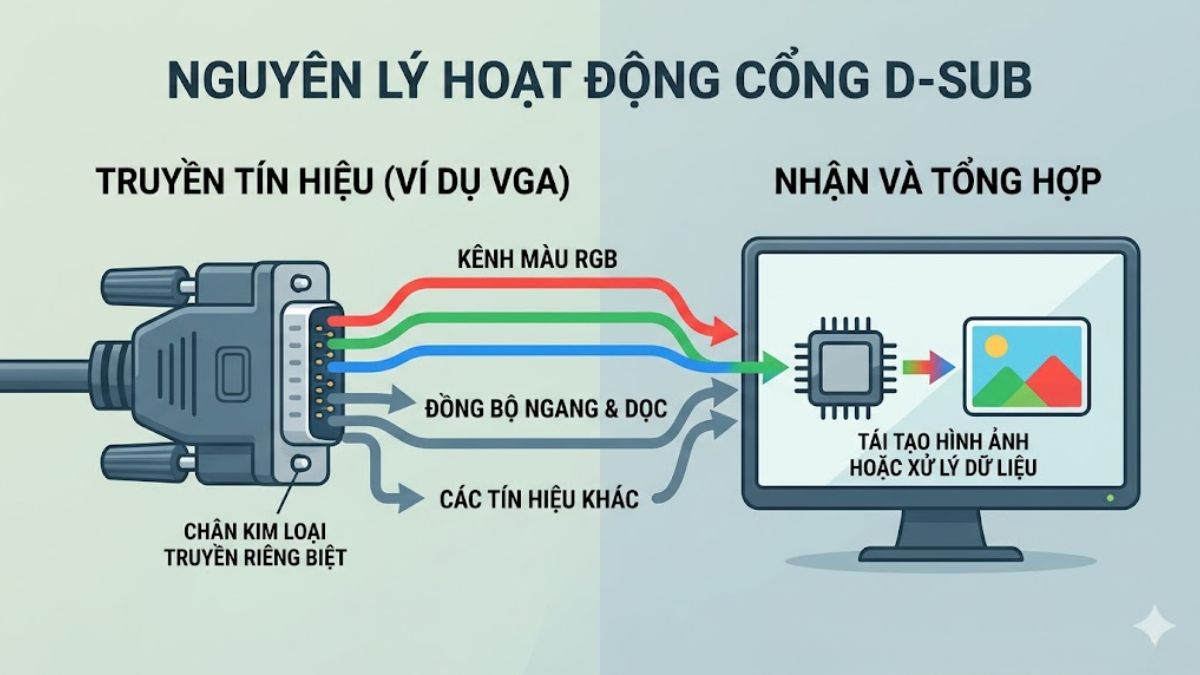

Nguyên lý hoạt động của cổng D-Sub

Khi tìm hiểu D-Sub là cổng gì, người dùng cũng cần hiểu rõ cách thức hoạt động để thấy được vai trò của chuẩn kết nối này trong truyền tín hiệu. Cổng D-Sub hoạt động dựa trên cơ chế truyền tín hiệu điện analog hoặc digital tùy theo từng chuẩn cụ thể. Các chân kim loại bên trong cổng sẽ đảm nhận nhiệm vụ truyền từng thành phần tín hiệu riêng biệt, sau đó thiết bị nhận sẽ tổng hợp lại để hiển thị hoặc xử lý hình ảnh, dữ liệu.

Ví dụ, trong kết nối hiển thị như VGA, tín hiệu hình ảnh được tách thành các kênh màu RGB cùng với tín hiệu đồng bộ ngang và dọc. Nhờ cơ chế này, thiết bị có thể tái tạo hình ảnh tương đối đầy đủ, tuy nhiên chất lượng hiển thị sẽ phụ thuộc vào chuẩn truyền, chất lượng cáp và khoảng cách kết nối.

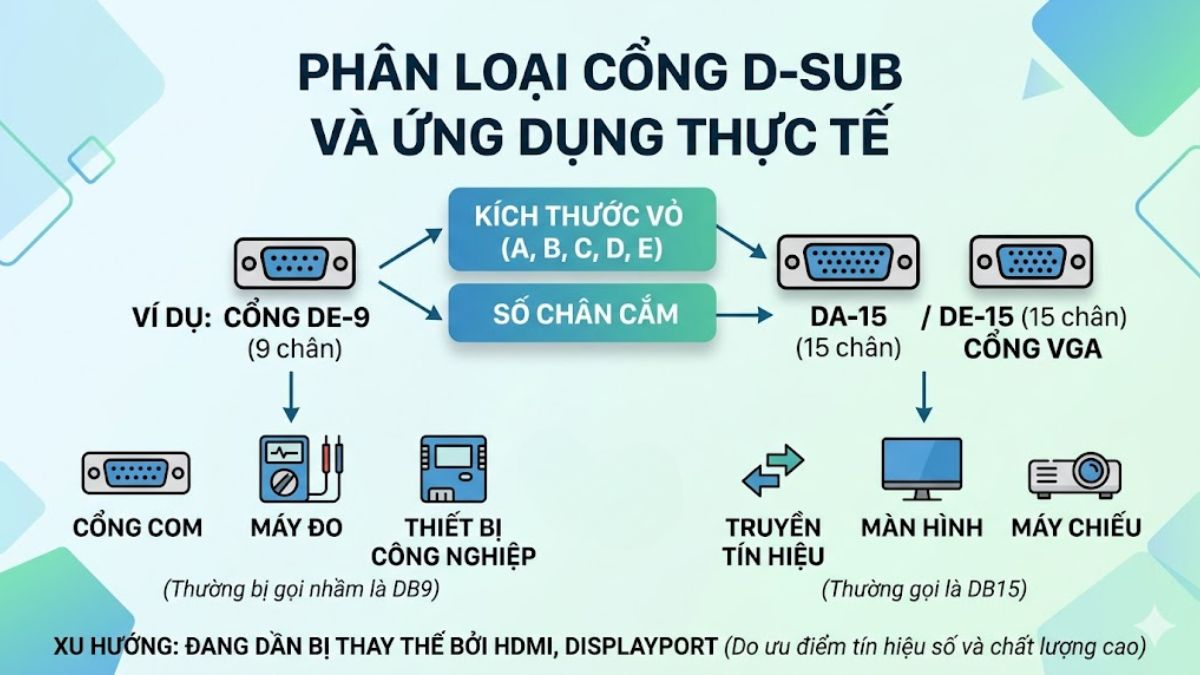

Các phân loại cổng D-Sub và ứng dụng thực tế

Cổng D-Sub được phân loại dựa trên hai yếu tố: kích thước vỏ (A, B, C, D, E) và số lượng chân cắm. Tuy nhiên, trong thực tế, nhiều người dùng thường gọi theo thói quen như DB9, DB15… dù đây là cách gọi không hoàn toàn chính xác về mặt kỹ thuật. Tên gọi chuẩn phải phản ánh đúng cả kích thước vỏ và số chân, ví dụ DE-9 (9 chân), DA-15 hoặc DE-15 (15 chân).

Trong ứng dụng thực tế, DE-9 (thường bị gọi nhầm là DB9) thường dùng cho cổng COM để giao tiếp với các thiết bị như máy đo, thiết bị công nghiệp hoặc hệ thống mạng đời cũ. DA-15/DE-15 (thường gọi là DB15) lại xuất hiện trong một số thiết bị truyền tín hiệu, đặc biệt DE-15 phổ biến nhất với cổng VGA dùng để xuất hình ảnh từ máy tính ra màn hình hoặc máy chiếu.

Nhìn chung, D-Sub là chuẩn kết nối đã từng rất phổ biến trong hệ thống máy tính và công nghiệp truyền thống. Hiện nay, nó dần được thay thế bởi các chuẩn hiện đại như HDMI và DisplayPort nhờ khả năng truyền tín hiệu số và chất lượng hình ảnh cao hơn.

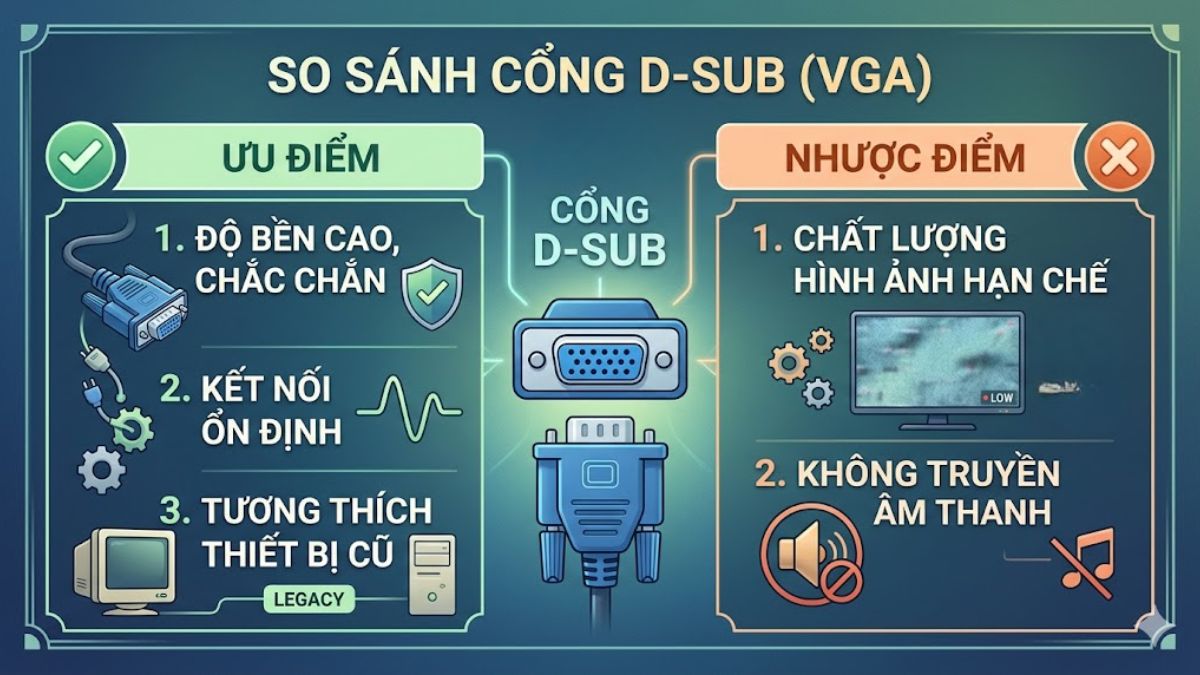

Ưu và nhược điểm của cổng D-Sub

Ưu điểm lớn nhất của cổng D-Sub là độ bền cao, thiết kế chắc chắn và khả năng kết nối ổn định trong thời gian dài. Ngoài ra, cổng này rất dễ sử dụng và tương thích tốt với nhiều thiết bị đời cũ, giúp người dùng thuận tiện khi cần kết nối với hệ thống máy tính hoặc màn hình cũ mà không cần chuyển đổi phức tạp.

Tuy nhiên, nhược điểm của D-Sub là chất lượng tín hiệu bị hạn chế, đặc biệt khi truyền hình ảnh ở độ phân giải cao dễ xảy ra hiện tượng nhiễu hoặc mờ. Bên cạnh đó, cáp D-Sub không hỗ trợ truyền âm thanh, vì vậy người dùng phải sử dụng thêm dây riêng nếu cần cả hình và tiếng.

So sánh cổng D-Sub với các chuẩn kết nối khác

Để hiểu rõ hơn cổng kết nối D-Sub là gì, dưới đây là bảng so sánh nhanh giữa cổng D-Sub và các chuẩn kết nối phổ biến hiện nay để bạn dễ hình dung sự khác biệt.

Tiêu chí	D-Sub (VGA)	HDMI	DisplayPort
Loại tín hiệu	Analog	Digital	Digital
Chất lượng hình ảnh	Trung bình, dễ nhiễu	Cao, sắc nét	Rất cao, tối ưu cho gaming & đồ họa
Hỗ trợ âm thanh	Không	Có	Có
Khả năng phổ biến hiện nay	Thấp (thiết bị cũ)	Rất phổ biến	Phổ biến trên thiết bị cao cấp
Độ phân giải tối đa	Lên tới 2048×1536 (QXGA), thực tế phổ biến ở mức Full HD	4K-8K	4K-8K+
Tính tương thích	Thiết bị cũ	Rộng rãi	Chủ yếu thiết bị mới

Nhìn chung, cổng D-Sub và VGA tuy thường bị nhầm là một nhưng thực tế D-Sub là đầu nối vật lý còn VGA là chuẩn tín hiệu. D-Sub phù hợp cho thiết bị đời cũ hoặc nhu cầu cơ bản, trong khi HDMI và DisplayPort đã trở thành tiêu chuẩn hiện đại nhờ chất lượng hình ảnh và khả năng truyền tải vượt trội.

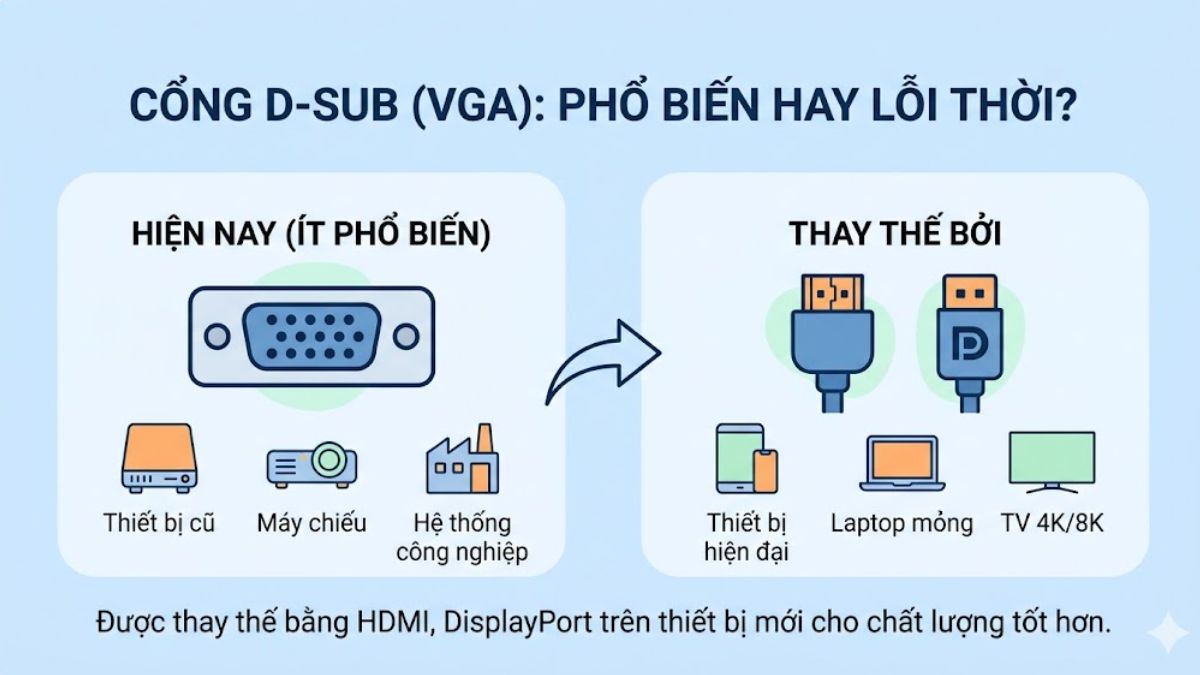

Cổng D-Sub còn được sử dụng phổ biến hiện nay không?

Hiện nay, cổng D-Sub đã dần được loại bỏ trên các thiết bị hiện đại như laptop và TV đời mới do xu hướng chuyển sang các chuẩn kết nối tiên tiến hơn. Phần lớn các nhà sản xuất đã loại bỏ chuẩn kết nối này để tối ưu thiết kế mỏng nhẹ và nâng cao chất lượng hiển thị.

Tuy nhiên, cổng D-Sub vẫn được sử dụng trong một số thiết bị như máy chiếu, máy tính văn phòng cũ hoặc hệ thống công nghiệp yêu cầu độ ổn định cao. Trong khi đó, các thiết bị mới hầu hết đã chuyển sang HDMI hoặc DisplayPort để đáp ứng nhu cầu hình ảnh sắc nét và truyền tải tín hiệu tốt hơn.

Cách nhận biết và kết nối cổng D-Sub hiệu quả

Để sử dụng cổng D-Sub đúng cách và đảm bảo kết nối ổn định, người dùng có thể thực hiện theo từng bước đơn giản dưới đây:

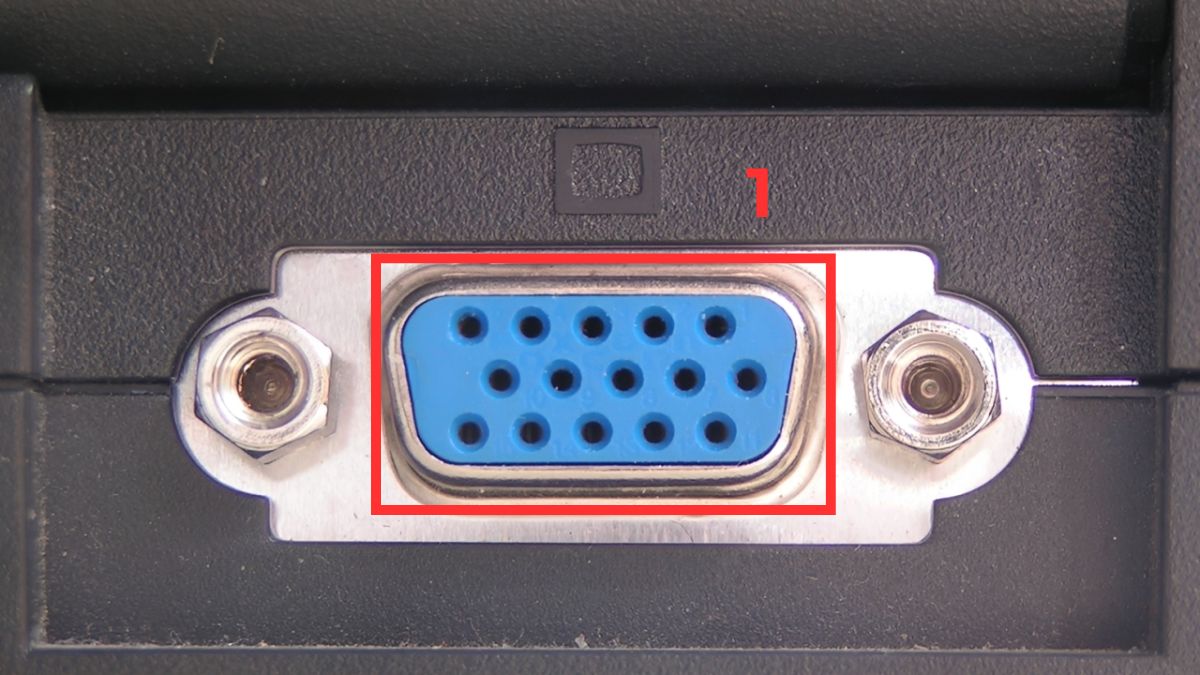

• Bước 1: Xác định cổng D-Sub có thiết kế đầu cắm hình chữ D đặc trưng và nhiều chân kim loại bên trong (thường có màu xanh dương).

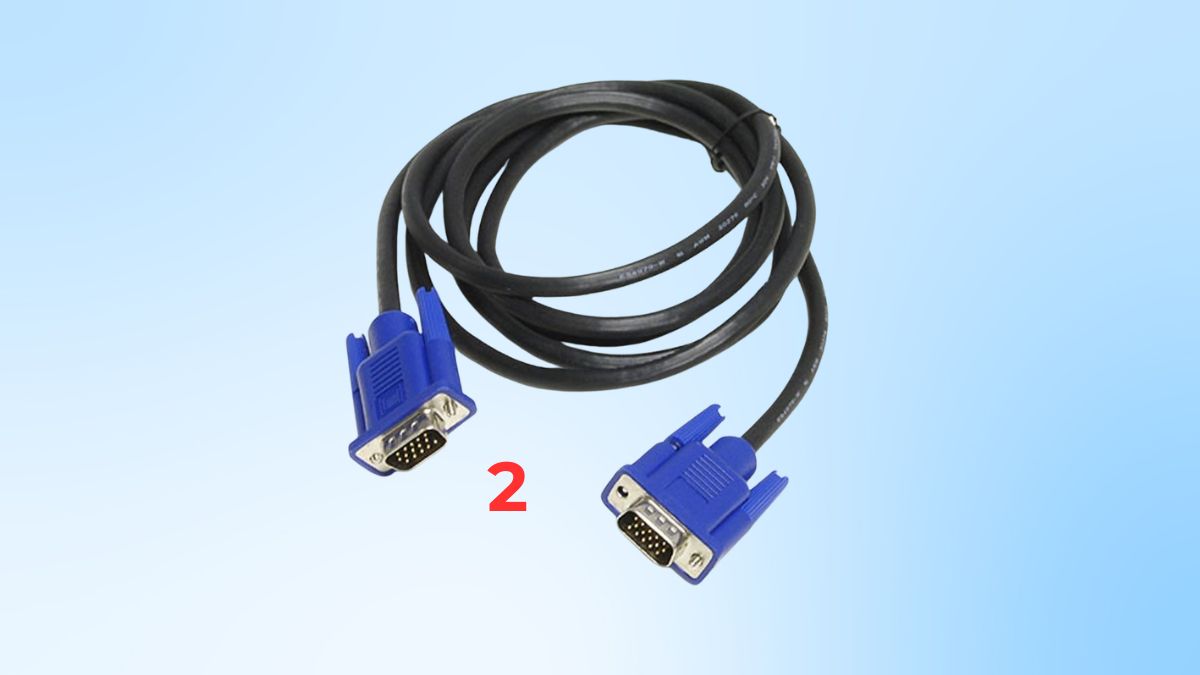

• Bước 2: Chuẩn bị một sợi cáp D-Sub.

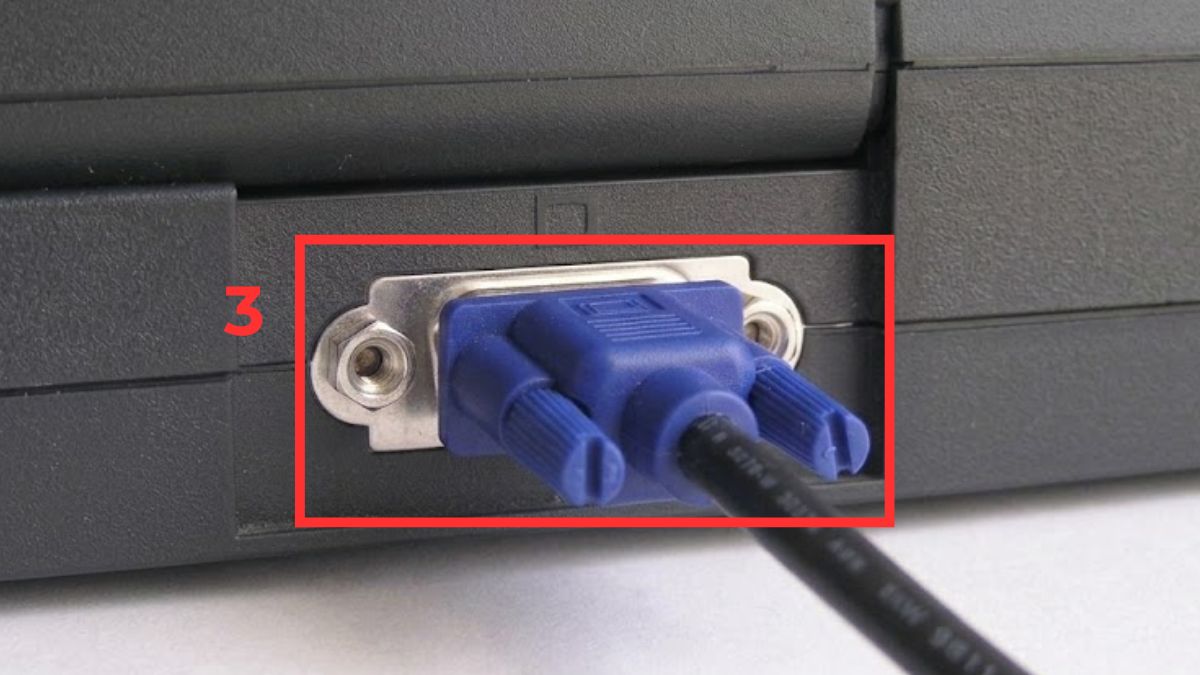

• Bước 3: Cắm một đầu của dây cáp vào cổng D-Sub trên máy tính hoặc laptop.

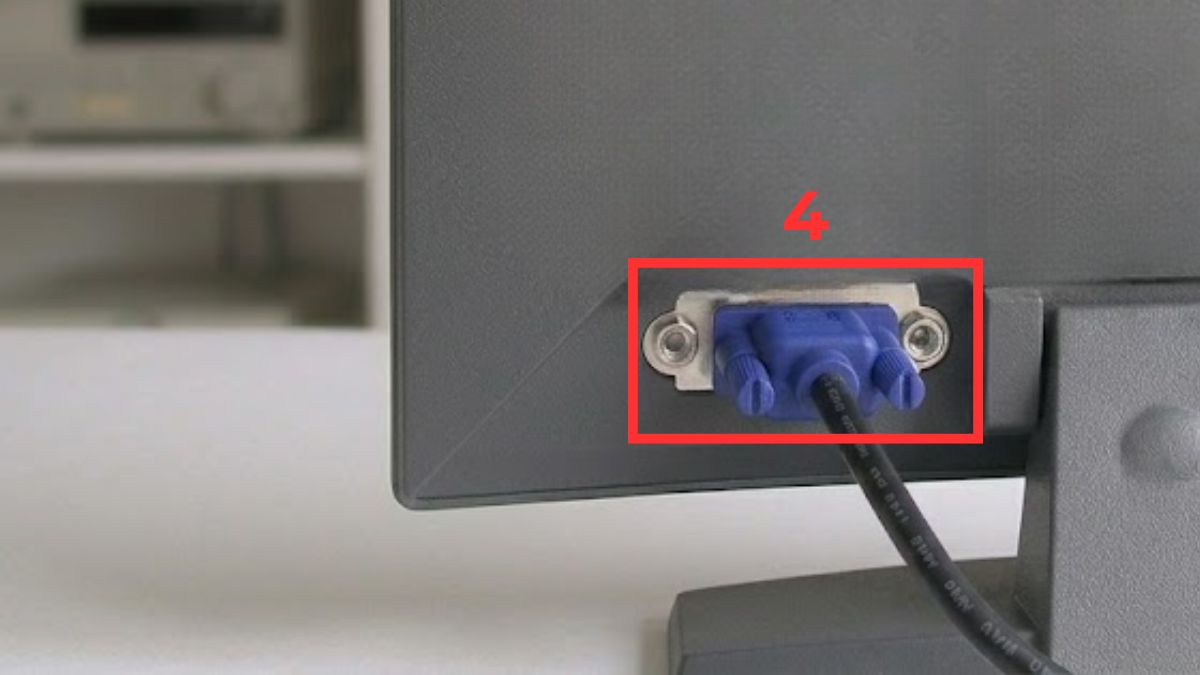

• Bước 4: Cắm đầu còn lại vào màn hình hiển thị.

Khi tiến hành kết nối, người dùng cần cắm đúng chiều để tránh làm cong chân cắm bên trong. Bên cạnh đó, việc lựa chọn dây cáp chất lượng tốt cũng rất quan trọng nhằm giảm nhiễu và cải thiện độ ổn định khi truyền hình ảnh.

Tóm lại, cổng D Sub là gì, không chỉ là một khái niệm về đầu nối vật lý mà còn là một phần quan trọng trong lịch sử phát triển của công nghệ hiển thị. Hiện nay, dù không còn phổ biến nhưng D-Sub vẫn xuất hiện trên một số thiết bị cũ và hệ thống chuyên dụng. Hãy theo dõi Sforum để cập nhật thêm nhiều kiến thức và thuật ngữ công nghệ hữu ích và dễ hiểu hơn mỗi ngày.
