Cách đọc và hiểu đúng ký hiệu trên block tủ lạnh đơn giản

Việc nắm rõ các ký hiệu trên block tủ lạnh chính là chìa khóa vàng giúp bạn nhận diện chính xác công suất, dòng điện và loại gas phù hợp cho hệ thống làm lạnh. Những thông số kỹ thuật này không chỉ hỗ trợ quá trình sửa chữa diễn ra nhanh chóng mà còn đảm bảo thiết bị vận hành tối ưu. Hiểu đúng cách đọc thông số block tủ lạnh sẽ giúp bạn làm chủ thiết bị và kéo dài tuổi thọ cho tủ lạnh gia đình.

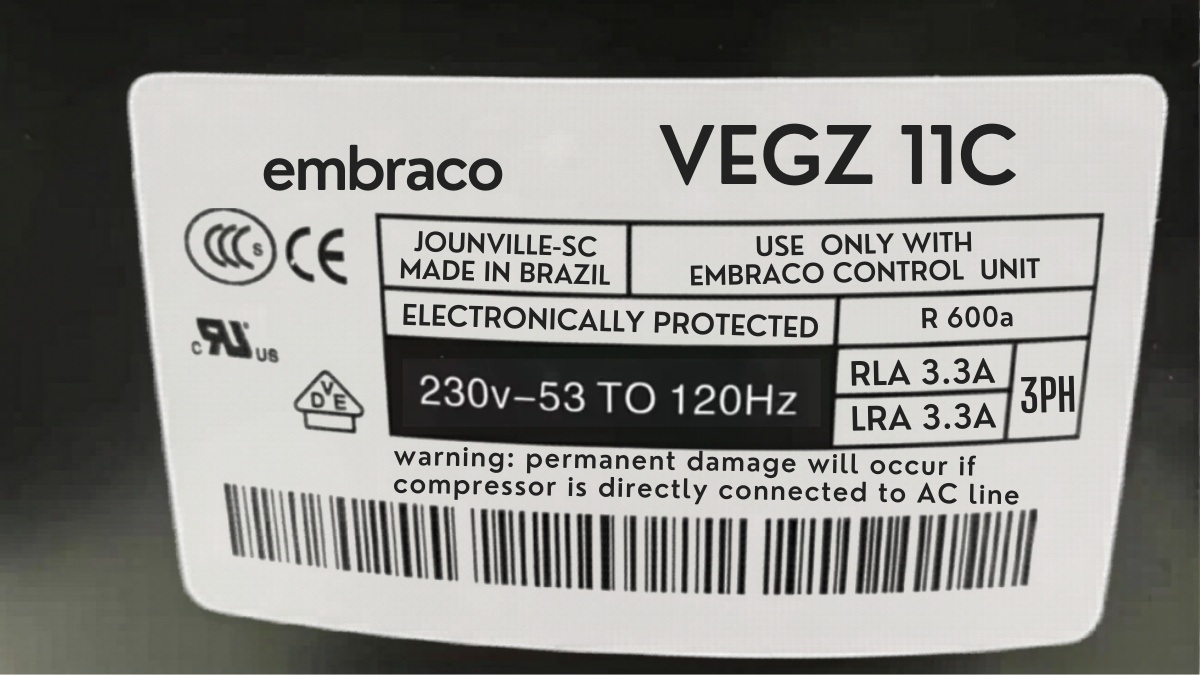

Ký hiệu trên block tủ lạnh là gì?

Ký hiệu trên block trên tủ lạnh thực chất là hệ thống các mã chữ và số được nhà sản xuất in trực tiếp trên thân máy nén. Chúng bao gồm các chữ cái và con số đại diện cho dòng máy nén, loại gas sử dụng cùng điện áp định mức và các tiêu chuẩn kỹ thuật vận hành bắt buộc.

Dựa vào những ký tự này, thợ kỹ thuật có thể tính toán chính xác công suất block tủ lạnh nhằm lựa chọn linh kiện thay thế phù hợp nhất. Việc giải mã đúng thông số giúp đảm bảo hệ thống làm lạnh hoạt động đồng bộ, duy trì độ bền cho máy và tránh các sự cố quá tải điện năng.

Vị trí tem và ký hiệu trên block tủ lạnh nằm ở đâu?

Ký hiệu trên block tủ lạnh giúp người dùng dễ dàng tra cứu thông tin kỹ thuật và kiểm tra nguồn gốc thiết bị khi cần thiết. Tuy nhiên, không phải ai cũng biết chính xác vị trí tem và các ký hiệu này được đặt ở đâu trên tủ.

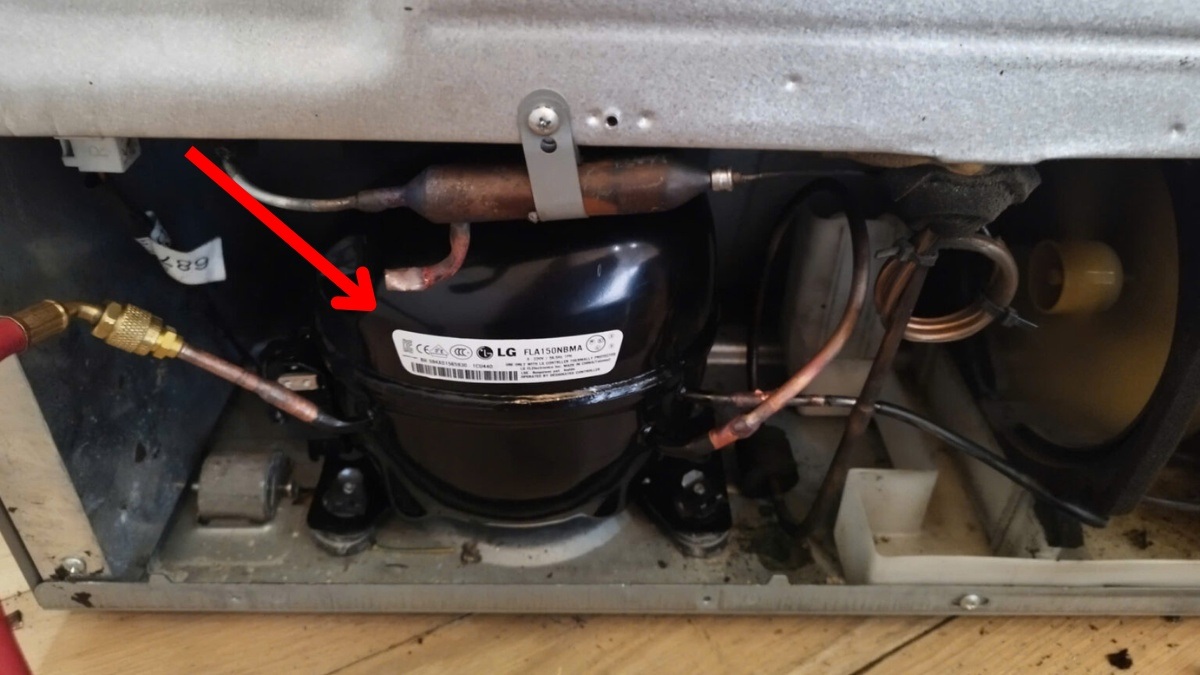

Vị trí tem trên block và thân tủ

Đa số các dòng tủ lạnh hiện nay đều dán tem thông số trực tiếp trên vỏ bọc kim loại của block máy, nằm gọn trong khoang máy phía sau thiết bị. Ngoài ra, một số nhà sản xuất còn dán thêm tem phụ ở mặt trong thành tủ hoặc tấm bảng nhựa phía sau lưng để người dùng tiện tra cứu.

Cách nhận biết tem zin và tem đã thay thế

Tem zin từ nhà máy thường có độ bám dính tốt, các nét in sắc sảo, không bị nhòe và thông tin ký hiệu trên block tủ lạnh trùng khớp với model máy. Ngược lại, tem thay thế thường có dấu hiệu bong tróc ở mép, màu sắc nhợt nhạt hoặc cỡ chữ không đồng nhất, đôi khi để lại vết keo thừa xung quanh nhãn dán.

Tổng hợp các ký hiệu trên block tủ lạnh phổ biến nhất

Nếu không hiểu rõ các ký hiệu trên block tủ lạnh, bạn có thể gặp khó khăn khi đọc thông tin hoặc thay thế linh kiện phù hợp. Vì vậy, nội dung sau sẽ tổng hợp các ký hiệu thông dụng để bạn theo dõi và áp dụng thực tế.

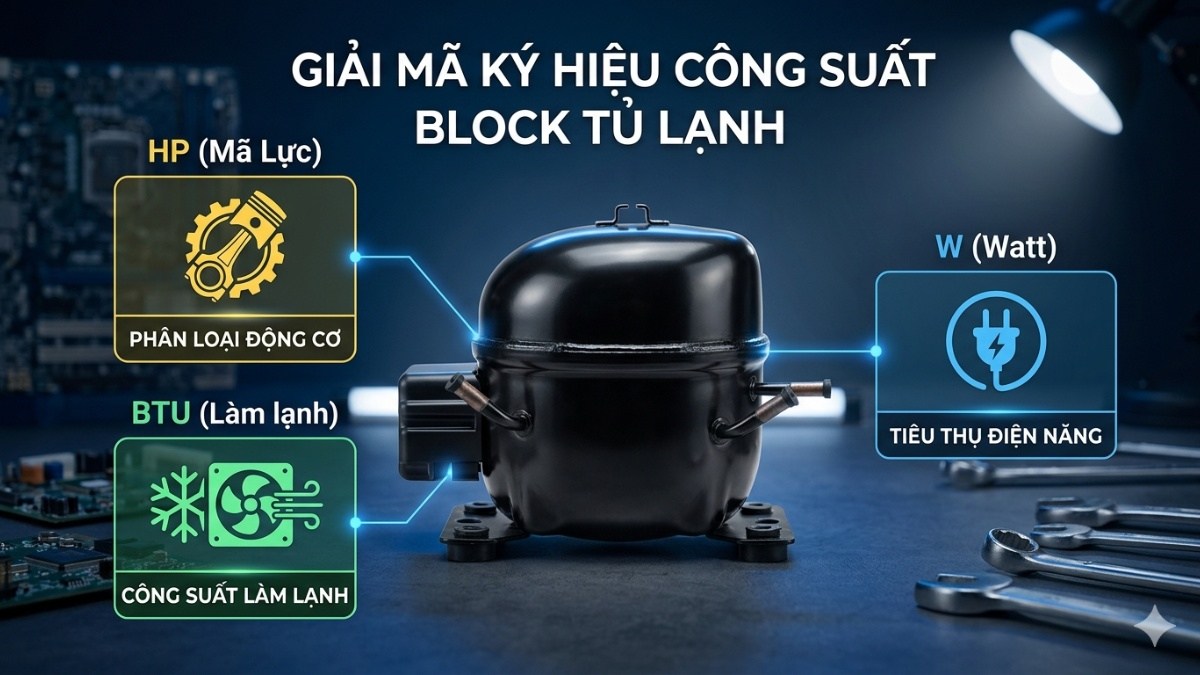

Ký hiệu công suất (HP, W, BTU)

Trên block tủ lạnh, các ký hiệu công suất như HP, W hay BTU đóng vai trò định danh sức mạnh vận hành. HP (mã lực) thường dùng để phân loại động cơ, trong khi W (Watt) thể hiện mức tiêu thụ năng lượng thực tế trong khi BTU thể hiện công suất làm lạnh.

Ký hiệu dòng điện (RLA, LRA)

Các ký hiệu trên block tủ lạnh như RLA và LRA là những chỉ số dòng điện cực kỳ quan trọng. RLA (Rated Load Amps) biểu thị cường độ dòng điện định mức khi máy nén hoạt động ổn định, giúp kiểm soát mức tiêu thụ điện. Trong khi đó, LRA (Locked Rotor Amps) cho biết dòng khởi động tối đa.

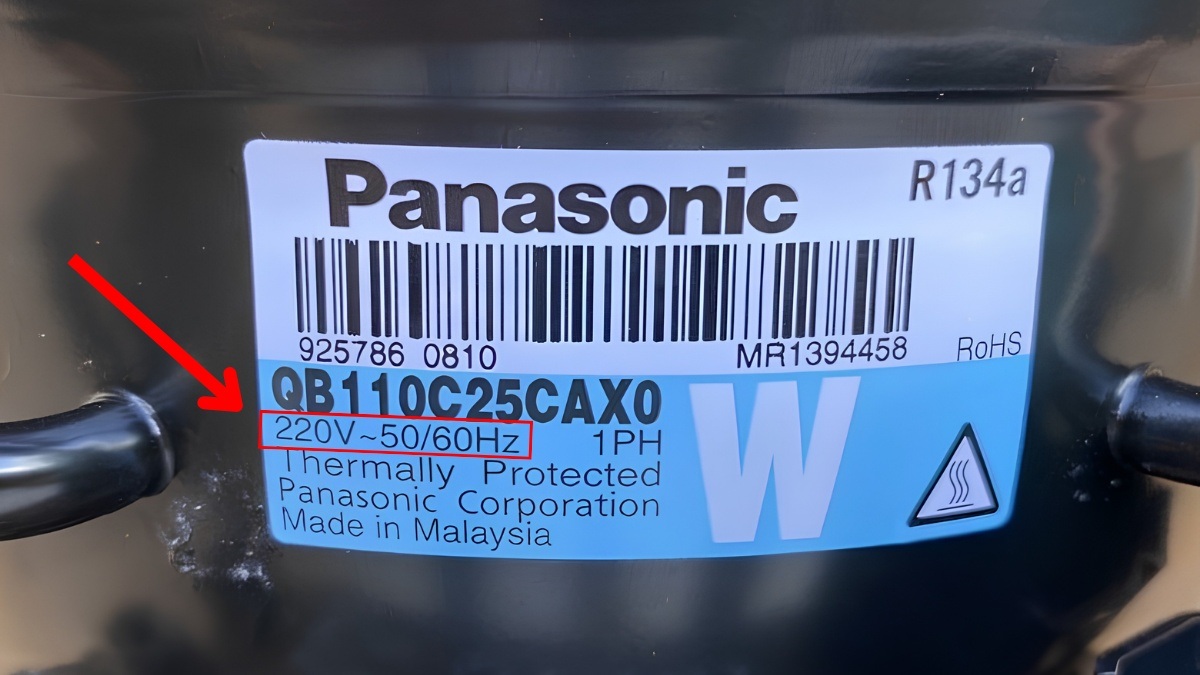

Ký hiệu điện áp, tần số (V/Hz)

Thông số điện áp và tần số (V/Hz) trên block tủ lạnh là chỉ số then chốt giúp máy vận hành ổn định. Tại Việt Nam, ký hiệu 220V-240V/50Hz xác nhận thiết kế tương thích với lưới điện quốc gia. Việc nắm rõ các ký hiệu này giúp người dùng tránh tình trạng cắm nhầm nguồn gây cháy nổ, đồng thời bảo vệ tuổi thọ động cơ tối ưu.

Ký hiệu môi chất lạnh (R134a, R600a, R22)

Ký hiệu môi chất lạnh trên block như R134a, R600a hay R22 tiết lộ loại môi chất đang lưu thông trong hệ thống làm lạnh. Trong khi R134a phổ biến ở các dòng tủ đời cũ, R600a hiện là lựa chọn hàng đầu nhờ hiệu suất cao và thân thiện với môi trường. Việc nhận diện đúng mã gas giúp kỹ thuật viên nạp chính xác loại môi chất lạnh, tránh gây hư hỏng máy nén.

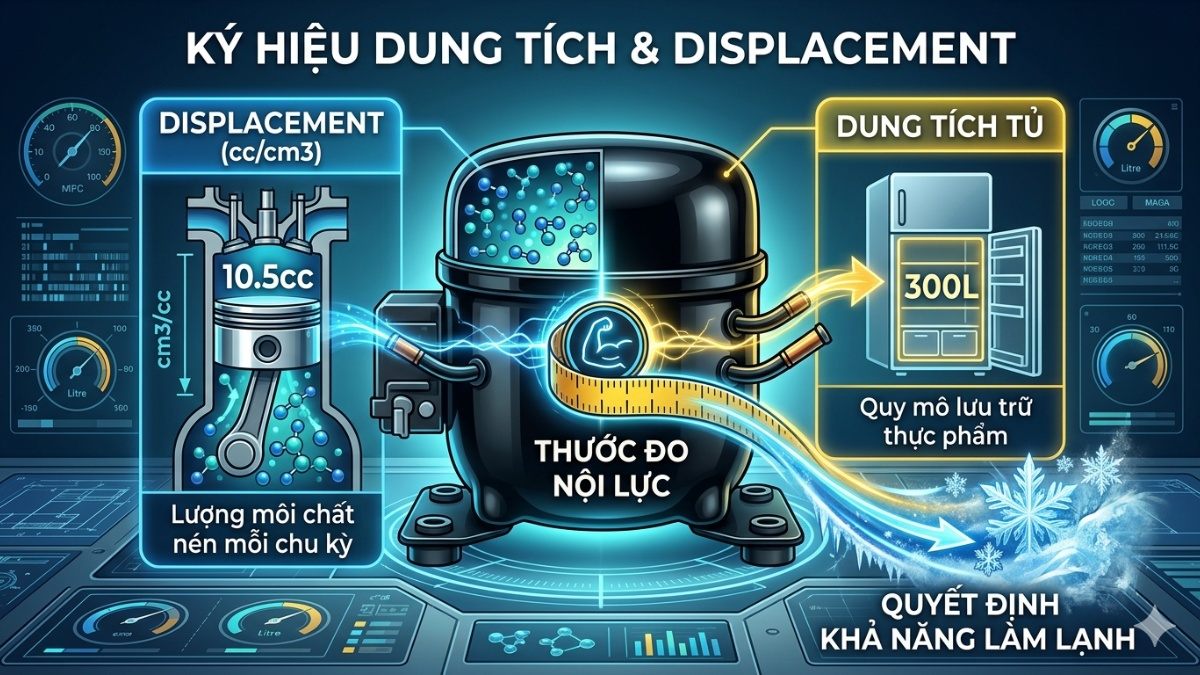

Ký hiệu dung tích và displacement

Ký hiệu dung tích và thể tích quét (displacement) trên block là "thước đo nội lực" quyết định khả năng làm lạnh. Trong khi dung tích tủ giúp định hình quy mô lưu trữ, thì thông số displacement (thể tích quét cm3/cc) mô tả chính xác lượng môi chất được piston xử lý trong một chu kỳ nén.

Ký hiệu model và hãng sản xuất

Mã hiệu Model và thương hiệu in trên block là "chứng minh thư" quan trọng để nhận diện nguồn gốc thiết bị. Những ký hiệu trên block tủ lạnh này không chỉ cho biết nhà sản xuất mà còn cung cấp mã chính xác về đời máy. Dựa vào chuỗi ký tự Model, kỹ thuật viên có thể dễ dàng tra cứu sơ đồ kỹ thuật, linh kiện thay thế và các đặc tính vận hành chuyên biệt của hệ thống nén.

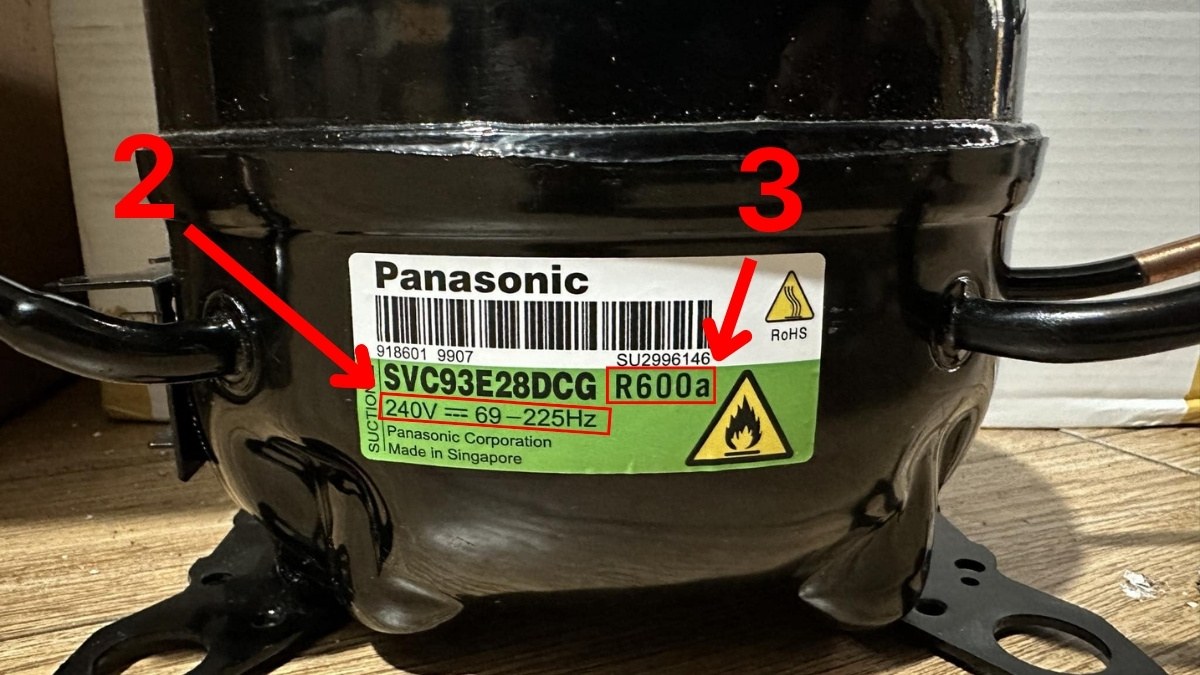

Cách đọc ký hiệu trên block tủ lạnh chuẩn kỹ thuật

Để đảm bảo tính chính xác khi bảo trì, việc nắm vững cách đọc ký hiệu trên block tủ lạnh là kỹ năng quan trọng giúp bạn nhận diện linh kiện phù hợp:

1.Xác định thương hiệu và mã Model:

• Quan sát phần chữ in lớn nhất trên tem nhãn để nhận diện nhà sản xuất và chú ý dãy mã Model (thường bao gồm cả chữ và số) để tra cứu toàn bộ thông số chi tiết từ hãng khi cần.

2. Đọc thông số điện áp và tần số:

• Thông thường, các dòng tủ tại Việt Nam sẽ ghi 220V - 240V/50Hz. Nếu thấy ký hiệu dải tần số biến thiên (ví dụ 30-200Hz), đó là block dòng Inverter.

3.Kiểm tra loại môi chất lạnh:

• Tìm ký hiệu mã gas như R134a, R600a giúp tránh nạp nhầm gas gây cháy nổ hoặc hỏng hóc hệ thống.

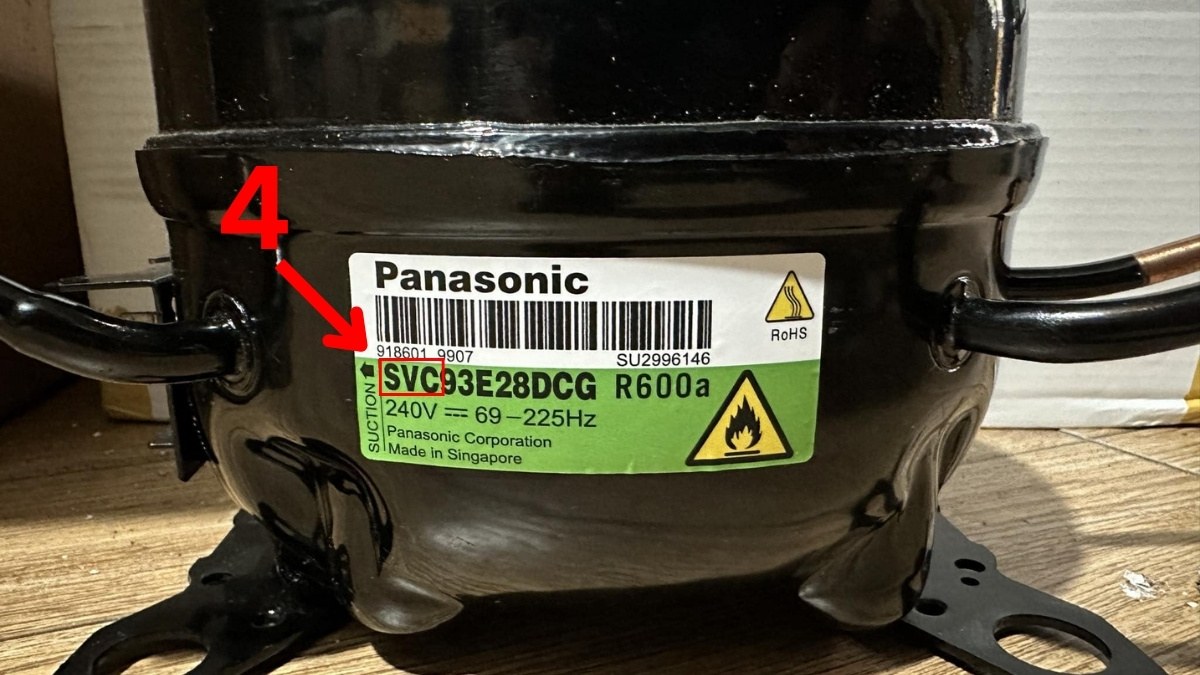

4.Quy đổi công suất mã lực (HP):

• Sử dụng mã ký tự đầu của model (ví dụ: SVC, QB, FN) để tra cứu bảng quy chuẩn công suất từ nhà sản xuất.

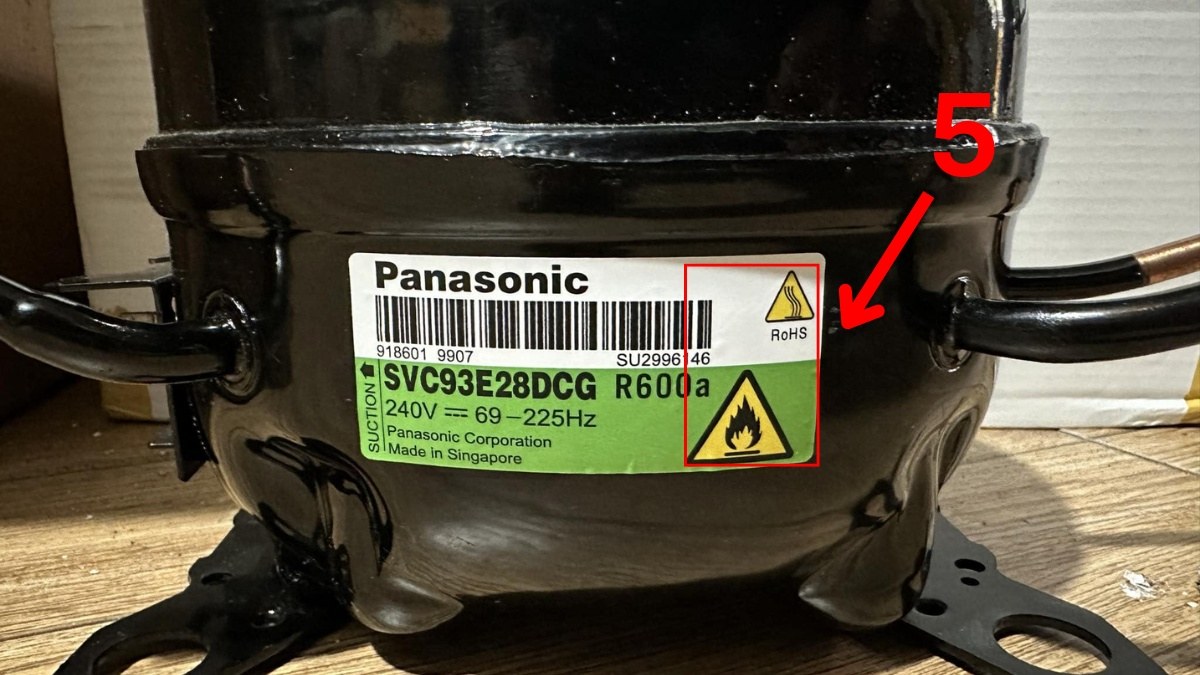

5.Nhận diện các ký hiệu an toàn và chứng nhận:

• Chú ý các biểu tượng như hình tam giác cảnh báo (dành cho gas dễ cháy) hoặc các chứng nhận chất lượng quốc tế.

[Product_Listing categoryid="2488" propertyid="" customlink="https://cellphones.com.vn/tu-lanh/lg.html" title="Các dòng tủ lạnh LG đang được quan tâm nhiều tại CellphoneS"]

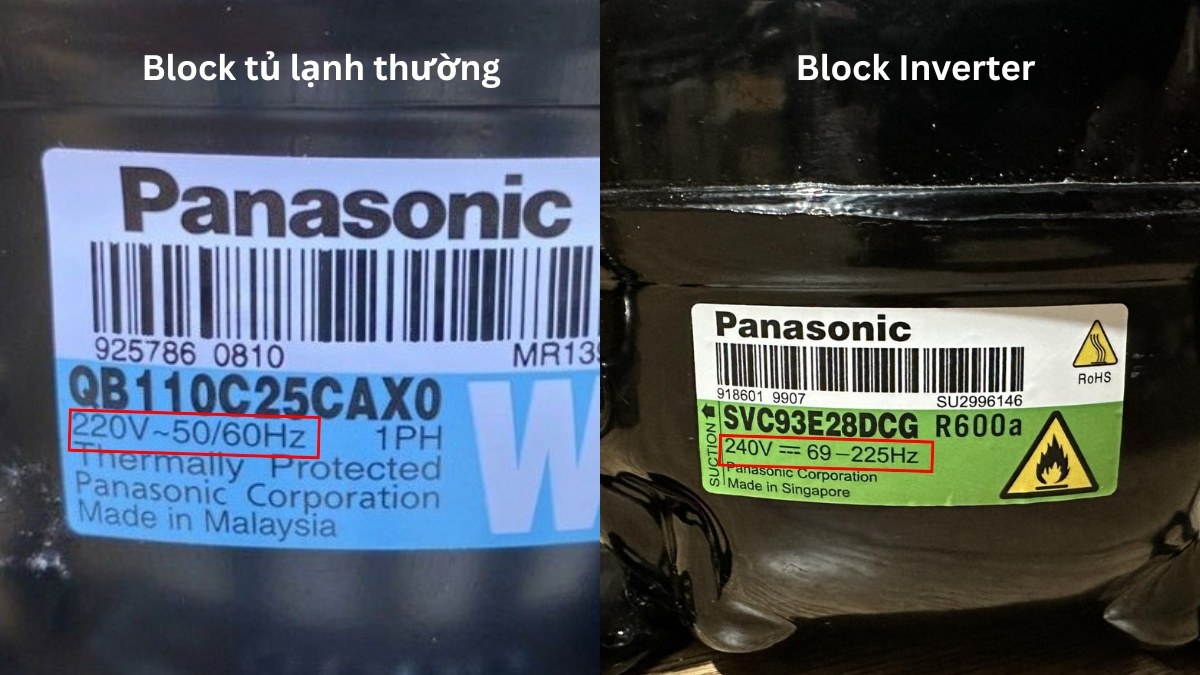

Phân biệt ký hiệu block tủ lạnh thường và inverter

Điểm khác biệt cốt lõi nằm ở thông số điện áp và tần số ghi trên nhãn máy nén. Các ký hiệu trên block tủ lạnh thông thường sẽ hiển thị mức điện áp xoay chiều cố định 220V - 240V cùng tần số 50Hz. Khi vận hành, máy nén này chỉ chạy ở một tốc độ duy nhất và dừng hẳn khi đủ nhiệt.

Ngược lại, máy nén Inverter thường đi kèm cụm từ "Variable Speed" hoặc dải tần số biến thiên rộng từ 30Hz đến trên 200Hz. Dòng máy này sử dụng điện áp biến đổi để điều chỉnh tốc độ linh hoạt, giúp tối ưu hóa hiệu suất làm lạnh và tiết kiệm điện năng vượt trội hơn hẳn.

Mối liên hệ giữa ký hiệu block và hiệu suất tủ lạnh

Các ký hiệu block thực chất còn phản ánh trực tiếp khả năng vận hành và mức tiêu thụ điện của tủ lạnh. Hiểu rõ mối liên hệ này sẽ giúp bạn đánh giá hiệu suất làm lạnh chính xác hơn trước khi lựa chọn thiết bị.

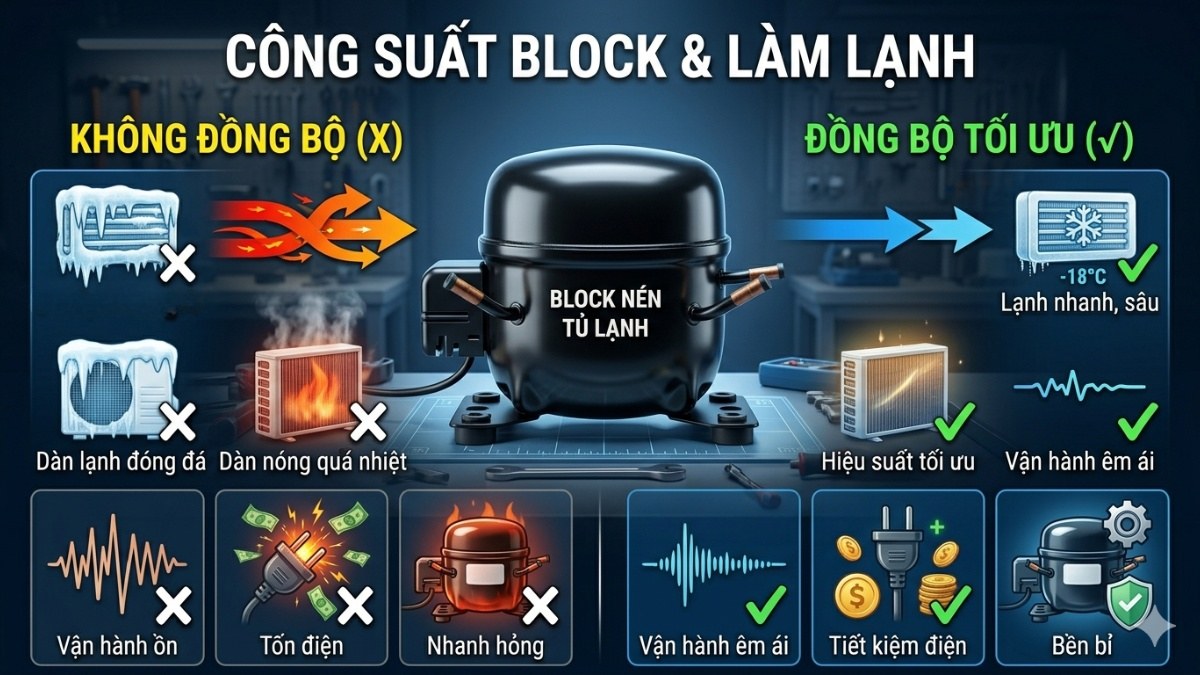

Công suất block ảnh hưởng gì đến khả năng làm lạnh

Các ký hiệu trên block tủ lạnh không chỉ mang ý nghĩa mã hóa mà còn cho biết khả năng hoạt động của máy nén. Khi chỉ số này càng lớn, block càng có khả năng nén môi chất mạnh mẽ, giúp hệ thống đạt nhiệt độ sâu nhanh hơn. Tuy nhiên, hiệu suất tối ưu chỉ đạt được khi công suất block tương thích với dàn nóng và dàn lạnh. Sự phù hợp giữa các bộ phận này giúp máy chạy mượt, bền và tiết kiệm điện hơn.

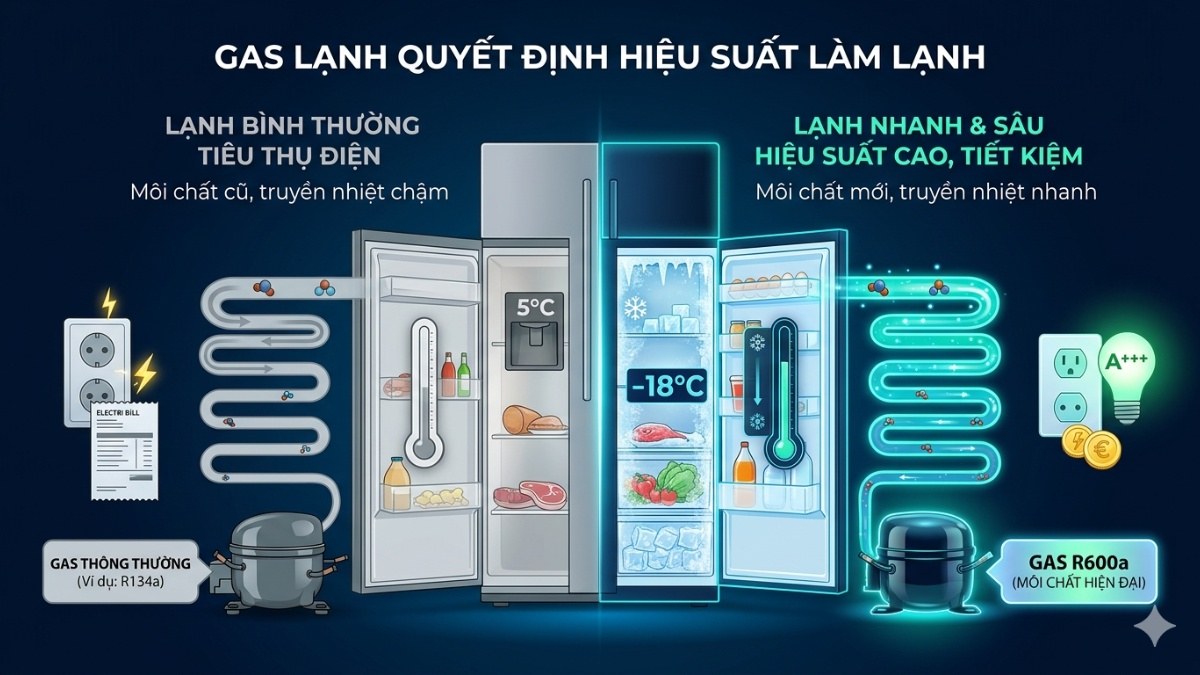

Gas lạnh quyết định hiệu suất ra sao

Loại gas lạnh được ghi chú trên máy nén đóng vai trò then chốt trong việc quyết định tốc độ và độ sâu của nhiệt độ làm lạnh. Những môi chất hiện đại như R600a thường có hiệu suất truyền nhiệt cao hơn, giúp tủ lạnh đạt độ lạnh mong muốn nhanh chóng với mức tiêu thụ điện năng thấp.

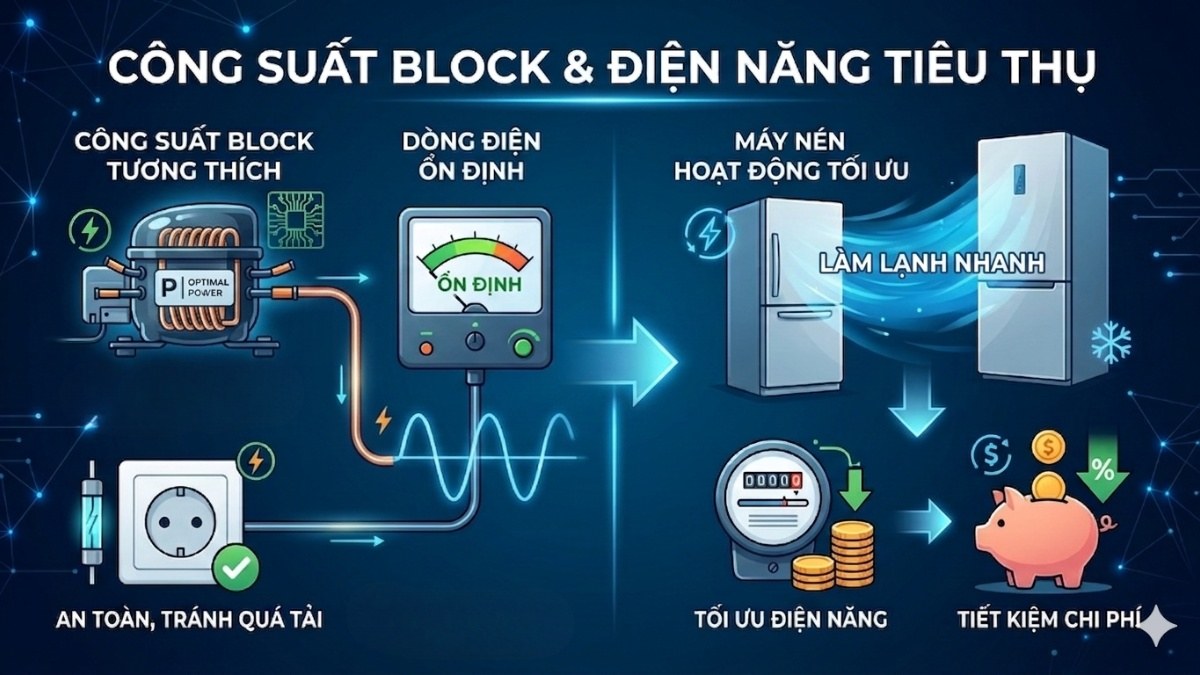

Dòng điện và mức tiêu thụ điện năng

Một block có ký hiệu công suất tương thích giúp dòng điện duy trì ở mức ổn định, tránh tình trạng quá tải hay chập cháy. Khi máy nén hoạt động tối ưu theo đúng thiết kế, mức tiêu thụ điện năng sẽ được tối ưu hóa, giúp thiết bị làm lạnh nhanh nhưng vẫn tiết kiệm chi phí hàng tháng cho gia đình bạn.

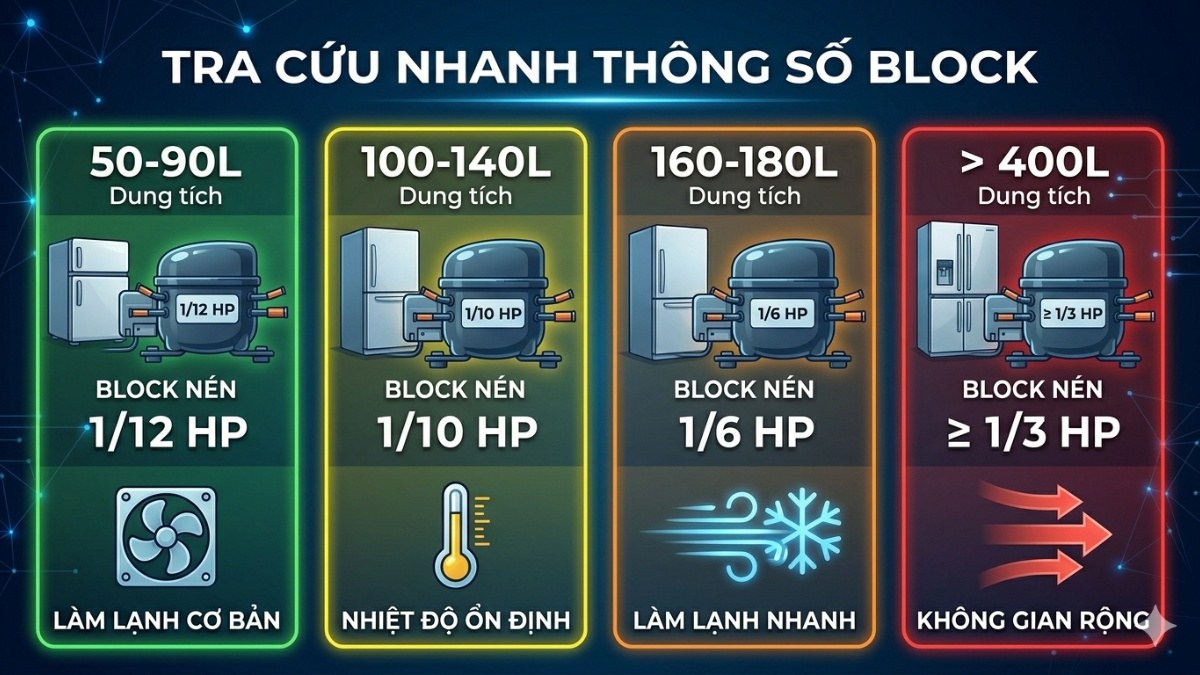

Tra cứu nhanh thông số block theo dung tích tủ lạnh

Dưới đây là bảng đối chiếu nhanh công suất máy nén dựa trên dung tích tủ thực tế, giúp bạn dễ dàng tra cứu các ký hiệu trên block tủ lạnh:

• Tủ từ 50 – 90 lít: Thường sử dụng loại máy nén có công suất nhỏ khoảng 1/12 HP, phù hợp cho nhu cầu làm lạnh cơ bản.
• Tủ từ 100 – 140 lít: Ký hiệu công suất tương ứng thường là 1/10 HP để đảm bảo khả năng duy trì nhiệt độ ổn định.
• Tủ từ 160 – 180 lít: Hệ thống đòi hỏi block mạnh hơn với thông số 1/6 HP nhằm tối ưu hóa hiệu suất làm lạnh nhanh.
• Tủ trên 400 lít: Cần trang bị các dòng block từ 1/3 HP trở lên để đáp ứng lưu lượng gas lớn cho không gian rộng.

Cách ứng dụng ký hiệu block khi sửa chữa và thay thế

Việc hiểu rõ ký hiệu trên block tủ lạnh giúp bạn xác định đúng thông số cần thiết trước khi tiến hành sửa chữa hoặc thay thế linh kiện. Nhờ đó, quá trình xử lý hạn chế sai sót và đảm bảo thiết bị vận hành ổn định lâu dài.

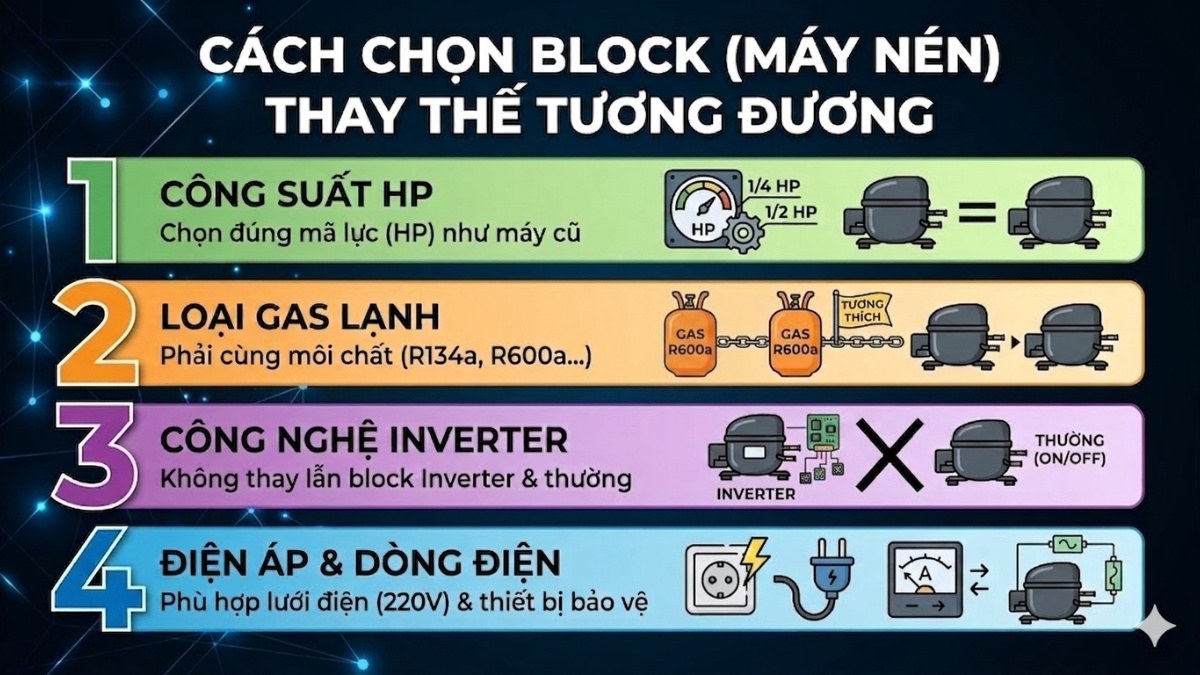

Cách chọn block thay thế tương đương

Để chọn được block thay thế phù hợp nhất cho tủ lạnh, bạn cần đặc biệt lưu ý đến sự tương thích về các ký hiệu trên block tủ lạnh sau:

• Công suất mã lực (HP): Chọn block có thông số HP bằng với máy cũ để đảm bảo khả năng làm lạnh đúng tiêu chuẩn, tránh tình trạng quá tải hoặc không đủ nhiệt.
• Loại gas sử dụng: Máy nén mới phải sử dụng cùng loại môi chất lạnh (như R134a hoặc R600a) để đảm bảo tính tương thích với dầu bôi trơn và hệ thống dàn.
• Công nghệ vận hành: Tránh thay thế lẫn lộn giữa block Inverter và block thông thường do sự khác biệt về bo mạch điều khiển và cách cấp nguồn.
• Điện áp và dòng định mức: Thông số điện năng phải phù hợp với lưới điện dân dụng và các thiết bị bảo vệ đi kèm như relay hay overload để vận hành an toàn.

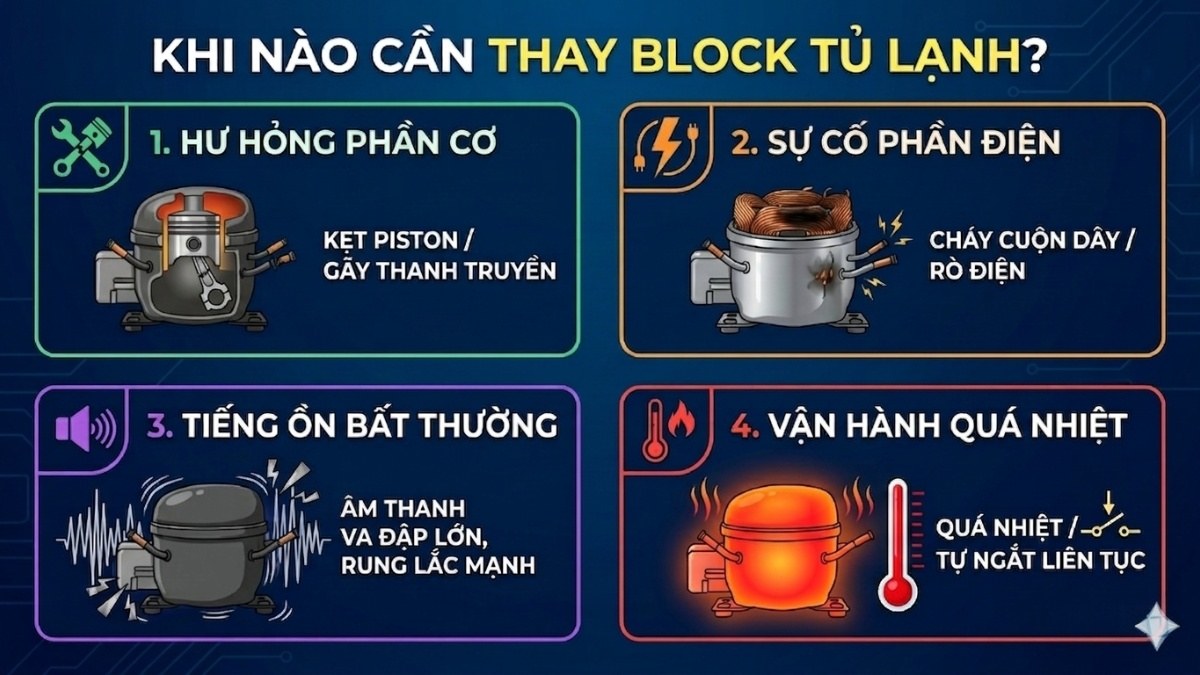

Khi nào cần thay block tủ lạnh

Khi hệ thống gặp lỗi nặng không thể xử lý bằng sửa chữa riêng lẻ, việc thay máy nén mới là phương án cần thiết:

• Hư hỏng phần cơ: Block bị kẹt piston, gãy thanh truyền hoặc hiệu suất nén giảm sâu khiến tủ hoàn toàn không lạnh.
• Sự cố phần điện: Cuộn dây bên trong bị cháy, đứt đoạn hoặc chạm vỏ gây rò điện nguy hiểm cho người dùng.
• Tiếng ồn bất thường: Máy phát ra âm thanh va đập kim loại lớn hoặc rung lắc mạnh do linh kiện bên trong bị lỏng.
• Vận hành quá nhiệt: Block nóng quá mức và tự ngắt liên tục dù hệ thống tản nhiệt và gas vẫn hoạt động bình thường.

Quy trình cơ bản khi thay block

Để đảm bảo thiết bị mới vận hành ổn định và đạt hiệu suất làm lạnh tối ưu, bạn hãy tìm hiểu quy trình thay thế dựa trên các ký hiệu trên block tủ lạnh như sau:

1.Ghi chép thông số kỹ thuật:

• Quan sát kỹ tem nhãn để sao chép chính xác mã model, loại gas sử dụng và điện áp định mức.

2.Lựa chọn thiết bị thay thế:

• Tìm mua block mới có các chỉ số kỹ thuật trùng khớp hoàn toàn hoặc tương đương với linh kiện gốc.

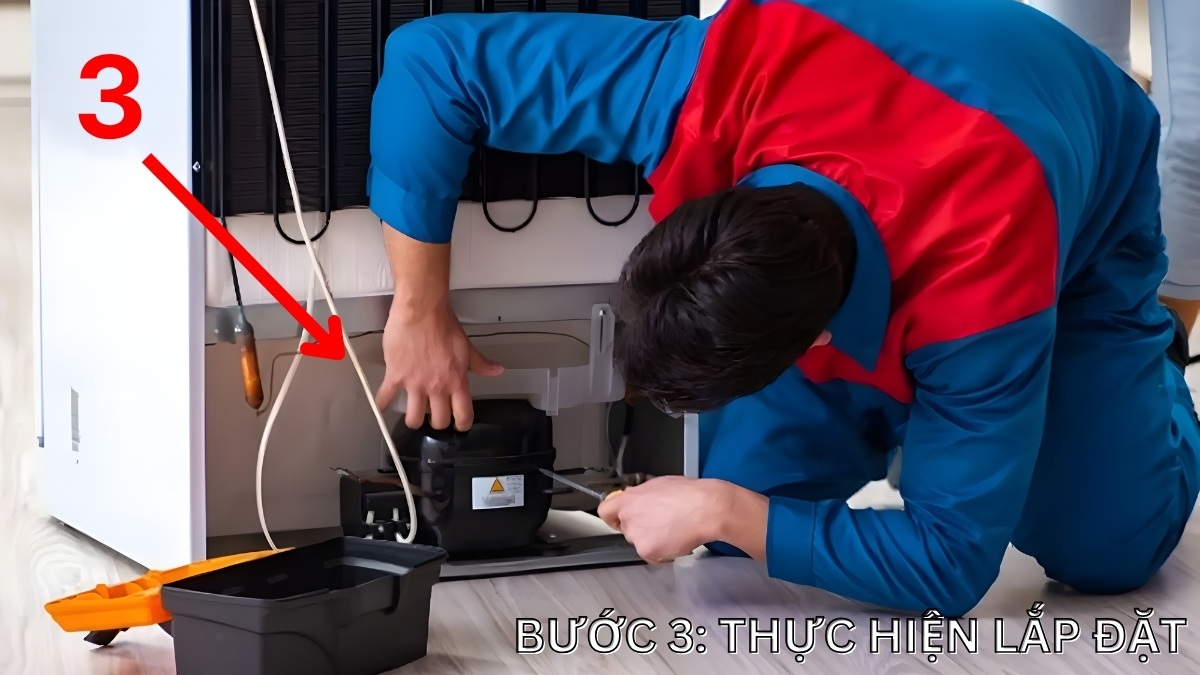

3.Thực hiện lắp đặt chuyên sâu:

• Nhờ sự hỗ trợ từ thợ khi thay thế block để hàn kín đường ống, hút chân không và nạp đúng định lượng gas tiêu chuẩn.

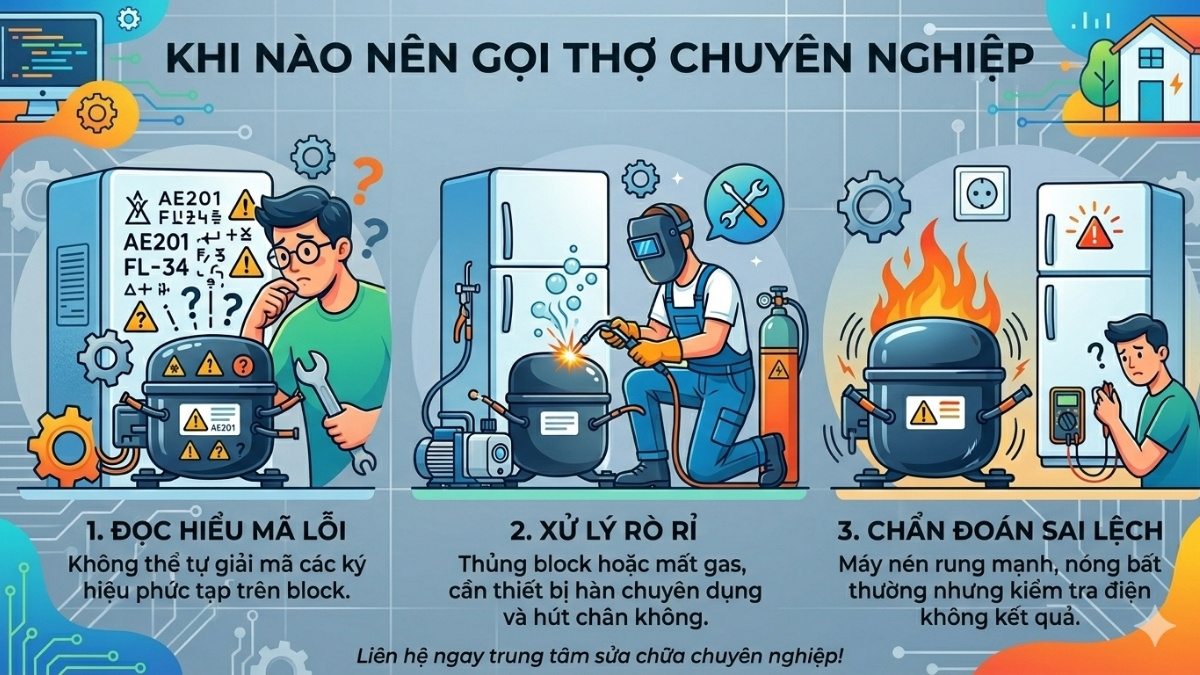

Khi nào nên gọi thợ chuyên nghiệp

Bạn nên liên hệ ngay với trung tâm sửa chữa chuyên nghiệp khi gặp những dấu hiệu kỹ thuật phức tạp liên quan đến hệ thống nén:

• Đọc hiểu mã lỗi: Khi bạn không thể tự giải mã các ký hiệu trên block tủ lạnh để xác định đúng chủng loại linh kiện thay thế.
• Xử lý rò rỉ: Hệ thống mất gas hoặc block bị thủng, đòi hỏi thiết bị hàn chuyên dụng và kỹ thuật hút chân không.
• Chẩn đoán sai lệch: Máy nén rung mạnh hoặc nóng bất thường nhưng các biện pháp kiểm tra nguồn điện dân dụng không đem lại kết quả.

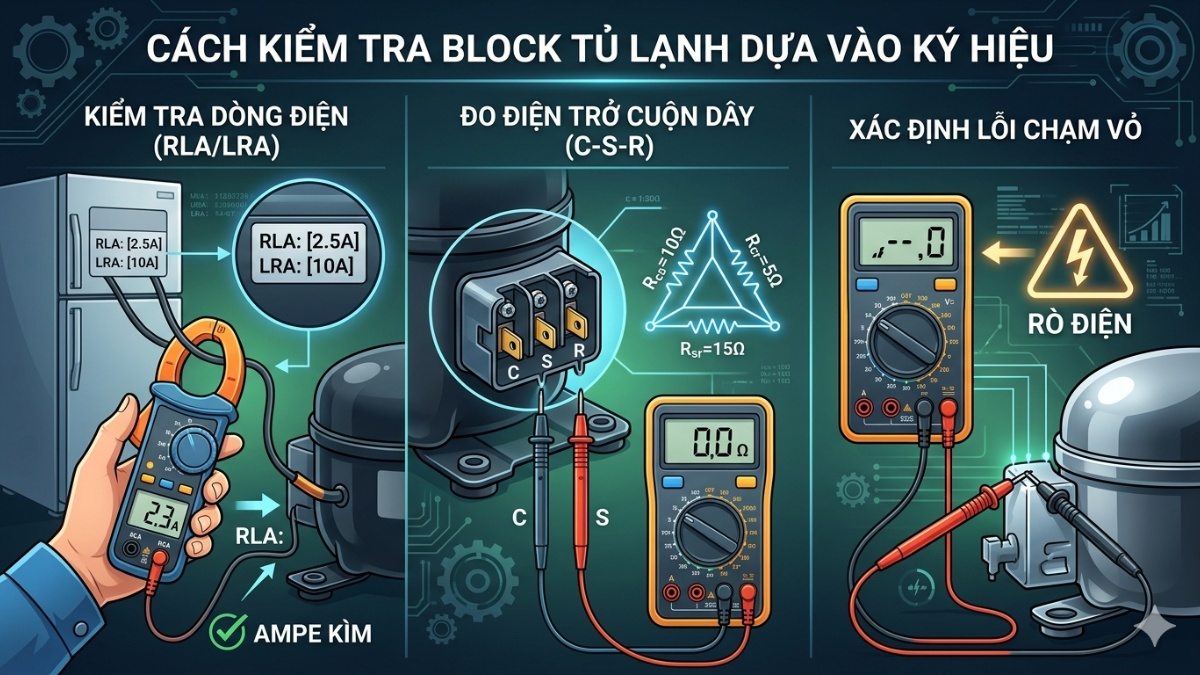

Cách kiểm tra block tủ lạnh còn tốt hay hỏng dựa vào ký hiệu

Dựa vào các ký hiệu trên block tủ lạnh, bạn có thể thực hiện kiểm tra tình trạng hoạt động của thiết bị theo các bước sau:

• Kiểm tra dòng điện (RLA/LRA): Sử dụng ampe kìm đo dòng hoạt động thực tế và đối chiếu với chỉ số RLA hoặc LRA ghi trên tem để phát hiện sớm lỗi kẹt cơ hoặc quá tải.
• Đo điện trở cuộn dây (C-S-R): Dựa vào sơ đồ chân cắm cạnh các ký hiệu mã hiệu để đo thông mạch; nếu các cặp cực không hiển thị điện trở hoặc có chỉ số bất thường, cuộn dây bên trong có thể đã bị đứt hoặc chập.
• Xác định lỗi chạm vỏ: Thực hiện đo điện trở giữa các chân đấu nối với vỏ kim loại của block; nếu đồng hồ nhảy số, chứng tỏ máy nén đã bị rò điện, gây nguy hiểm cho người dùng.

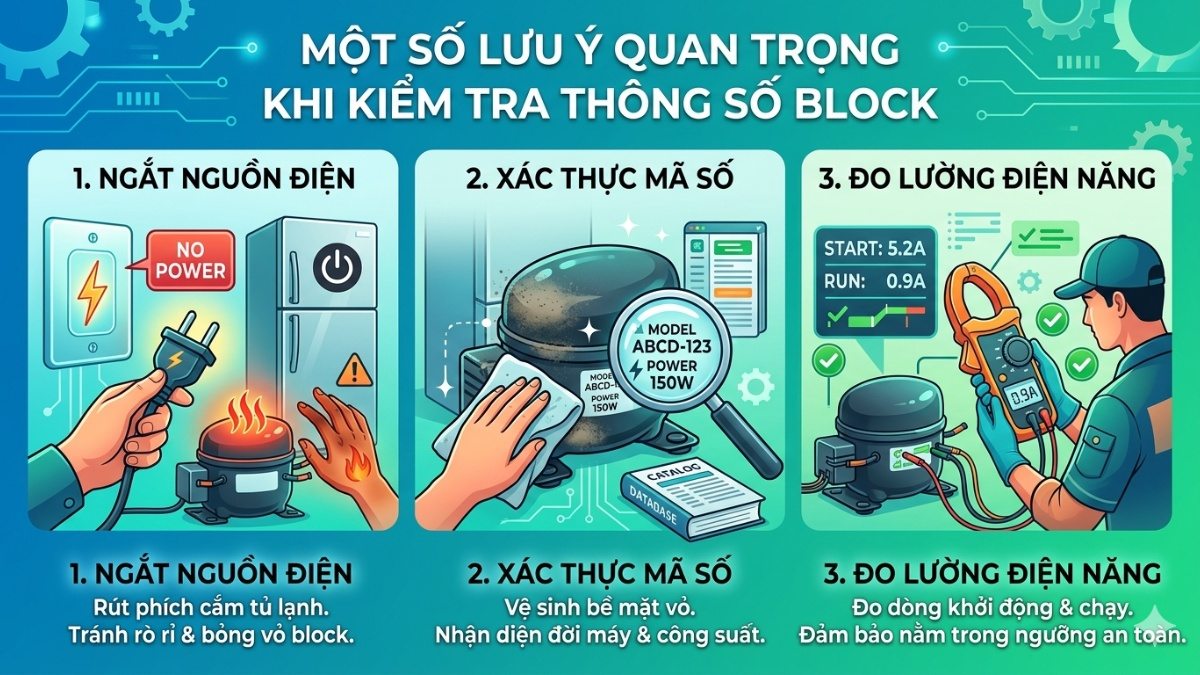

Một số lưu ý quan trọng khi kiểm tra thông số block

Để đảm bảo an toàn kỹ thuật và độ chính xác khi tra cứu, bạn cần đặc biệt lưu ý các vấn đề sau khi xem xét các ký hiệu trên block tủ lạnh:

• Ngắt nguồn điện: Luôn đảm bảo tủ đã được rút phích cắm trước khi tiếp cận khoang máy nén để tránh rò rỉ điện hoặc bỏng nhiệt do vỏ block đang nóng.
• Xác thực mã số: Hãy làm sạch bề mặt để quan sát rõ các ký hiệu, giúp nhận diện chính xác đời máy và công suất thực tế từ nhà sản xuất.
• Đo lường điện năng: Sử dụng đồng hồ chuyên dụng để kiểm tra dòng khởi động và dòng chạy, đảm bảo chúng nằm trong ngưỡng an toàn cho phép.

Hy vọng rằng việc giải mã thành thạo các ký hiệu trên block tủ lạnh sẽ giúp bạn tự tin hơn trong việc kiểm soát tình trạng vận hành và bảo trì thiết bị tại nhà. Những thông tin này chính là cơ sở dữ liệu quan trọng để lựa chọn linh kiện thay thế tương thích, từ đó tối ưu hóa hiệu suất làm lạnh. Hãy nắm vững cách đọc thông số trên tem block tủ lạnh để thiết bị vận hành ổn định và an toàn lâu dài.
