Hướng dẫn sử dụng lệnh DIM trong CAD chi tiết, dễ hiểu


Công thức và cách dùng của các lệnh DIM trong CAD và lệnh DIM bán kính nhanh trong CAD đang là chủ đề được rất nhiều bạn quan tâm. Các lệnh DIM này giúp bạn đo kích thước một cách chính xác và nhanh chóng trong các bản vẽ kỹ thuật. Hãy cùng Sforum tìm hiểu ngay ưu điểm và cách dùng của các lệnh DIM nhanh trong CAD qua bài viết này nhé.
Xem thêm: Autocad bị lỗi - Nguyên nhân và cách khắc phục
Lệnh DIM trong CAD là gì?
Lệnh DIM trong CAD được sử dụng để tạo và chỉnh sửa các kích thước trên bản vẽ kỹ thuật. Đây là lệnh tích hợp nhiều tính năng, cho phép người dùng đo và hiển thị các thông số như chiều dài, góc, bán kính, đường kính hoặc khoảng cách giữa hai điểm.
Lệnh DIM trong CAD tự động chọn loại kích thước phù hợp theo đối tượng được chọn. Bạn cũng có thể tùy chỉnh kiểu dáng, kích thước và các thông số hiển thị để phù hợp với tiêu chuẩn kỹ thuật hoặc thiết kế của mình.

Ưu điểm khi sử dụng lệnh DIM trong CAD
Lệnh DIM trong AutoCAD là một công cụ mạnh mẽ với các ưu điểm nổi bật dưới đây:
- Tích hợp đa chức năng: Đo chiều dài, góc, bán kính, đường kính và khoảng cách trong một lệnh duy nhất, giúp thao tác nhanh chóng.
- Tự động nhận dạng đối tượng: Lệnh tự chọn loại kích thước phù hợp với đối tượng hoặc đường cần đo, đảm bảo độ chính xác cao.
- Tự động cập nhật kích thước: Khi đối tượng thay đổi, kích thước được cập nhật đồng bộ, tiết kiệm thời gian chỉnh sửa.
- Dễ dàng tùy chỉnh: Người dùng có thể thay đổi kiểu chữ, tỷ lệ và màu sắc theo tiêu chuẩn bản vẽ.

Laptop là một công cụ tuyệt vời để bạn thiết kế bản vẽ cũng như sử dụng các lệnh DIM trong CAD. Hãy ghé vào gian hàng bên dưới đây của CellphoneS để tìm mua ngay laptop với nhiều ưu đãi độc quyền bạn nhé.
[Product_Listing categoryid="380" propertyid="" customlink="https://cellphones.com.vn/laptop.html" title="Danh sách Laptop đang được quan tâm nhiều tại CellphoneS"]
Tổng hợp các lệnh đo kích thước trong CAD
Các lệnh đo kích thước trong CAD đóng vai trò quan trọng trong việc đảm bảo độ chính xác trong quá trình thiết kế. Việc sử dụng đúng các lệnh này sẽ giúp bạn tạo ra các bản vẽ chuẩn xác, tiết kiệm thời gian và công sức. Dưới đây là bảng tổng hợp các lệnh DIM trong CAD dùng để đo kích thước mà bạn nên ghi nhớ:

Tên lệnh |
Tác dụng |
DLI |
Đo đoạn thẳng. |
DCO |
Đo liên tiếp. |
DAL |
Đo đoạn xiên. |
DBA |
Tạo các kích thước song song từ một đường kích thước cơ bản. |
DRA |
Đo kích thước bán kính của các đường tròn hoặc cung tròn. |
DDI |
Đo kích thước đường kính của các đường tròn hoặc cung tròn. |
DAN |
Đo kích thước góc. |
QD |
Tạo kích thước nhanh cho nhiều đối tượng cùng lúc. |
DDA |
Giữ chặt chân Dim không bị nhảy khi di chuyển đối tượng. |
DIMASSOC |
Ghi kích thước bên Layout đúng với bên Model |
Cách dùng lệnh đo kích thước trong CAD
Cách lệnh DIM trong CAD dùng để đo kích thước đóng vai trò quan trọng trong việc đảm bảo độ chính xác và tính chuyên nghiệp của bản vẽ kỹ thuật. Dưới đây, Sforum sẽ chia sẻ đến bạn cách sử dụng lệnh này để tiết kiệm thời gian mà vẫn có bản vẽ chuẩn xác nhé:
Lệnh DLI (Dimlinear)
Dưới đây là các hướng dẫn của Sforum về cách dùng lệnh đo chiều dài DLI trong CAD:
Bước 1: Đầu tiên, bạn gõ “DLI” vào dòng lệnh và nhấn phím Space.

Bước 2: Tiếp đó, bạn ấn vào điểm đầu của đoạn thẳng cần đo rồi kéo chuột đến điểm kết thúc của đoạn thẳng đó.

Bước 3: Cuối cùng, bạn nhấn chuột trái hoàn tất thao tác đo và kết quả sẽ được hiển thị.

Lệnh DCO (Dimcontinue)
DCO - DIMCONTINUE là một trong các lệnh DIM nhanh trong CAD cho phép bạn đo liên tiếp các đoạn thẳng một cách nhanh chóng. Khi sử dụng lệnh này, bạn chỉ cần chọn kích thước đã tạo trước đó và tiếp tục đo các đoạn tiếp theo mà không phải lặp lại thao tác đo từ đầu.
Sau khi sử dụng lệnh DIMLINEAR (DLI) hoặc DIMALIGNED (DAL) để đo được kích thước ban đầu, chỉ cần nhấn phím “Space” để tiếp tục và chọn đối tượng tiếp theo để thêm kích thước.

Lệnh DAL (DimAligned)
Lệnh DIM trong CAD DAL - DIMALIGNED được sử dụng để đo kích thước theo đường chéo và các đường không thẳng hàng với trục cơ bản trong bản vẽ.
Để sử dụng lệnh này, bạn gõ DAL vào dòng lệnh và nhấn phím Space ba lần rồi chọn điểm đầu và điểm cuối của đoạn thẳng cần đo. Khi đó, độ dài của đoạn xiên hoặc đường chéo mà bạn cần đo sẽ được hiển thị.
Lệnh DBA (Dimbaseline)
Dưới đây là các hướng dẫn của Sforum về cách dùng lệnh DBA trong CAD:
Bước 1: Đầu tiên, bạn gõ “DBA” vào dòng lệnh và nhấn phím Space rồi ấn vào đường muốn chọn là cơ sở.

Bước 2: Tiếp đó, bạn kéo chuột để chọn đoạn mà mình muốn đo.

Bước 3: Khi bạn dùng lệnh DBA để tạo lớp đo thứ 3, phần mềm sẽ tự động chọn điểm cuối cùng của đường đo thuộc lớp thứ 2 làm điểm bắt đầu. Nếu bạn không muốn chọn điểm đó thì có thể gõ chữ S và nhấn phím Space để chọn lại đường cơ sở, sau đó tiếp tục thao tác để hoàn thành.

Lệnh DRA (Dimradius)
DRA - Dimradius là một lệnh DIM bán kính trong CAD được sử dụng để đo bán kính của cung tròn hoặc đường tròn bất kỳ. Để sử dụng lệnh này bạn chỉ cần gõ DRA vào thanh lệnh, nhấn phím Space rồi bấm chọn vào đường tròn hoặc cung tròn cần đo. Khi đó, bán kính của đối tượng mà bạn cần đo sẽ được hiển thị ngay lập tức.

Lệnh DDI (DimDiameter)
DDI - DIMDIAMETER là một lệnh DIM trong CAD được dùng để đo đường kính của đường tròn bất kỳ với cách sử dụng cũng gần giống với lệnh DRA.
Bạn chỉ cần gõ DDI vào thanh lệnh, nhấn phím Space rồi bấm chọn vào đường tròn mà bạn cần đo. Sau khi chọn điểm đặt kích thước, đường kính của đường tròn này sẽ được hiển thị ngay lập tức.
Lệnh DAN (DimAngular)
Lệnh đo góc DAN - DIMANGULAR trong CAD có tác dụng đo góc tạo thành giữa hai đường trong bản vẽ. Để sử dụng lệnh bạn chỉ cần gõ DAN vào thanh lệnh, nhấn phím Space, rồi chọn hai đường tạo góc mà bạn muốn đo.
Sau khi chọn, di chuột để xác định vị trí góc cần đo và điểm đặt kích thước thì số của đo góc đó sẽ được hiển thị ngay lập tức.
Lệnh QD (Quickdim)
Dưới đây là các hướng dẫn của Sforum về cách dùng lệnh DIM nhanh trong CAD - lệnh QD:
Bước 1: Đầu tiên, bạn gõ “QD” vào dòng lệnh và nhấn phím Space.

Bước 2: Tiếp đó, bạn di chuột và chọn lần lượt các điểm mà bạn muốn đo kích thước để sử dụng lệnh tạo đường dim cho các đối tượng đã chọn.

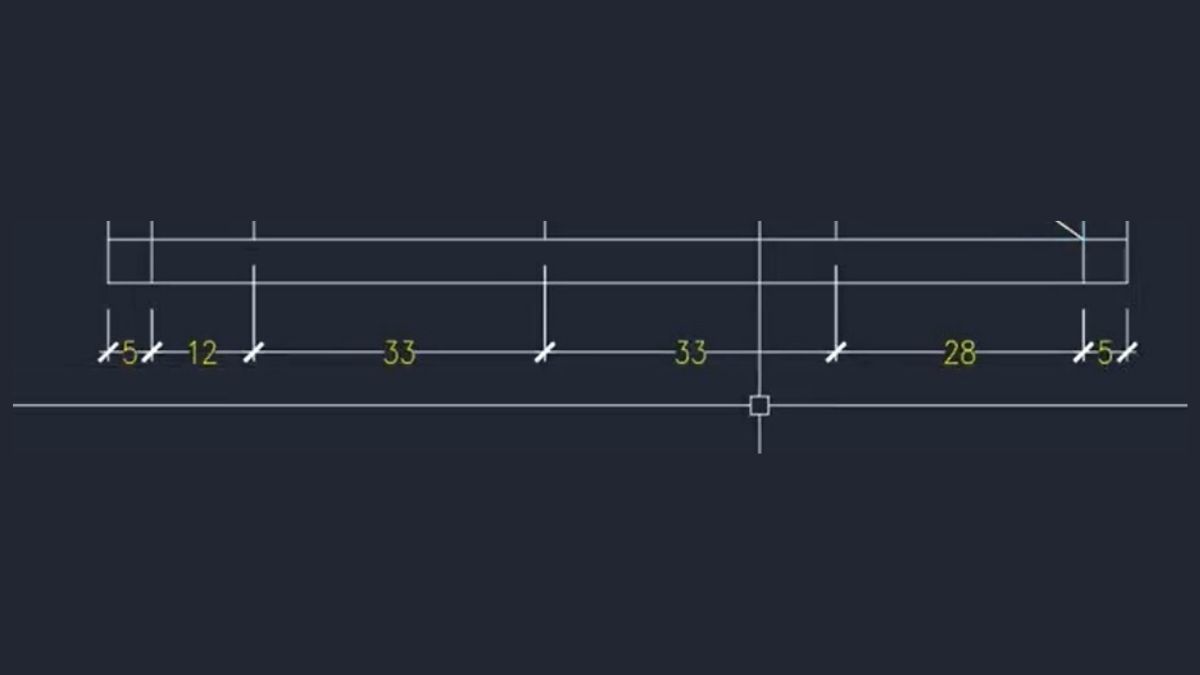

Bước 3: Cuối cùng, bạn kéo chuột ra vùng trống có đủ không gian để hiển thị các đường kích thước. Lúc này, kết quả sẽ được hiển thị như hình minh họa sau:

Lệnh DDA (DimDisassociate)
Lệnh DIM trong CAD - lệnh DDA - DIMDISASSOCIATE được sử dụng để giữ chặt chân Dim hay ngắt liên kết kích thước với đối tượng gốc.
Khi bạn áp dụng lệnh này, các giá trị kích thước sẽ trở nên cố định và không tự động thay đổi nếu đối tượng gốc bị chỉnh sửa hoặc di chuyển. Để thực hiện, bạn gõ DDA vào dòng lệnh, nhấn Space, sau đó chọn các kích thước cần ngắt liên kết.
Lệnh DIMASSOC
Lệnh DIMASSOC trong CAD được sử dụng để chỉnh sửa kích thước ghi trên Layout giống với kích thước trong Model. Để sử dụng lệnh bạn chỉ cần gõ DIMASSOC vào thanh lệnh, nhấn phím Space rồi điền giá trị 0,1 hoặc 2, trong đó:

- DIMASSOC = 0: Kích thước không liên kết với đối tượng, chỉ là các đường và văn bản độc lập.
- DIMASSOC = 1: Kích thước bán liên kết, chỉ liên quan đến điểm gốc của đối tượng.
- DIMASSOC = 2: Kích thước liên kết hoàn toàn, tự động cập nhật khi đối tượng gốc thay đổi.
Bài viết trên là toàn bộ thông tin chia sẻ của Sforum về chủ đề lệnh DIM trong CAD cũng như lệnh DIM bán kính nhanh trong CAD, lệnh đo đường kính trong CAD. Hy vọng những nội dung trên sẽ giúp bạn có thể sử dụng các lệnh một cách hiệu quả và tối ưu hóa quá trình thiết kế bản vẽ của mình.
