LibreCAD là gì? Hướng dẫn tải và sử dụng LibreCAD chi tiết

Bạn muốn một phần mềm CAD 2D miễn phí nhưng vẫn đầy đủ tính năng chuyên nghiệp? LibreCAD là lựa chọn hoàn hảo, giúp bạn dễ dàng thao tác từ vẽ, chỉnh sửa đến xuất bản vẽ. Trong bài viết này, bạn sẽ được hướng dẫn cách tải phần mềm LibreCAD và cách sử dụng các công cụ hữu ích trong phần mềm để tối ưu công việc thiết kế của bạn.

LibreCAD là gì?

• Nền tảng: Windows, macOS, Linux
• Dung lượng: Khoảng 30-50MB (tùy phiên bản)
• Loại: Phần mềm thiết kế CAD 2D mã nguồn mở
• Giá: Miễn phí
• Link tải: https://www.librecad.org/#download

LibreCAD là một phần mềm thiết kế kỹ thuật 2D mã nguồn mở, được phát triển dành cho các kỹ sư, kiến trúc sư và người dùng yêu thích vẽ bản vẽ kỹ thuật. Phần mềm này cho phép tạo, chỉnh sửa và xuất bản các bản vẽ CAD một cách chuyên nghiệp mà không cần phải trả phí bản quyền.

Không giống nhiều phần mềm CAD thương mại, phần mềm LibreCAD tập trung vào hiệu suất nhẹ, dễ sử dụng và tương thích với nhiều hệ điều hành. Đây là giải pháp lý tưởng dành cho cả người mới làm quen lẫn những ai đã có kinh nghiệm trong lĩnh vực thiết kế kỹ thuật.

[Product_Listing categoryid="1055" propertyid="" customlink="https://cellphones.com.vn/laptop/do-hoa.html" title="Danh sách Laptop đồ họa đang được quan tâm nhiều tại CellphoneS!"]

Ứng dụng thực tế của phần mềm LibreCAD

Phần mềm LibreCAD được ứng dụng trong nhiều lĩnh vực thiết kế kỹ thuật nhờ khả năng vẽ 2D đơn giản, nhẹ và dễ sử dụng.

• Thiết kế cơ khí: Vẽ chi tiết máy, linh kiện và các bản vẽ kỹ thuật cơ khí cơ bản.
• Thiết kế xây dựng: Hỗ trợ tạo mặt bằng nhà ở, sơ đồ công trình và bản vẽ kiến trúc đơn giản.
• Thiết kế điện nước: Vẽ sơ đồ điện, hệ thống cấp thoát nước và đường ống kỹ thuật.
• Chỉnh sửa bản vẽ CAD: Mở, chỉnh sửa và xuất file DXF phục vụ công việc thiết kế.
• Hỗ trợ học tập: Phù hợp cho sinh viên ngành kỹ thuật, cơ khí và kiến trúc luyện tập vẽ CAD.
• Gia công kỹ thuật: Ứng dụng trong sản xuất, gia công CNC và chế tạo sản phẩm.

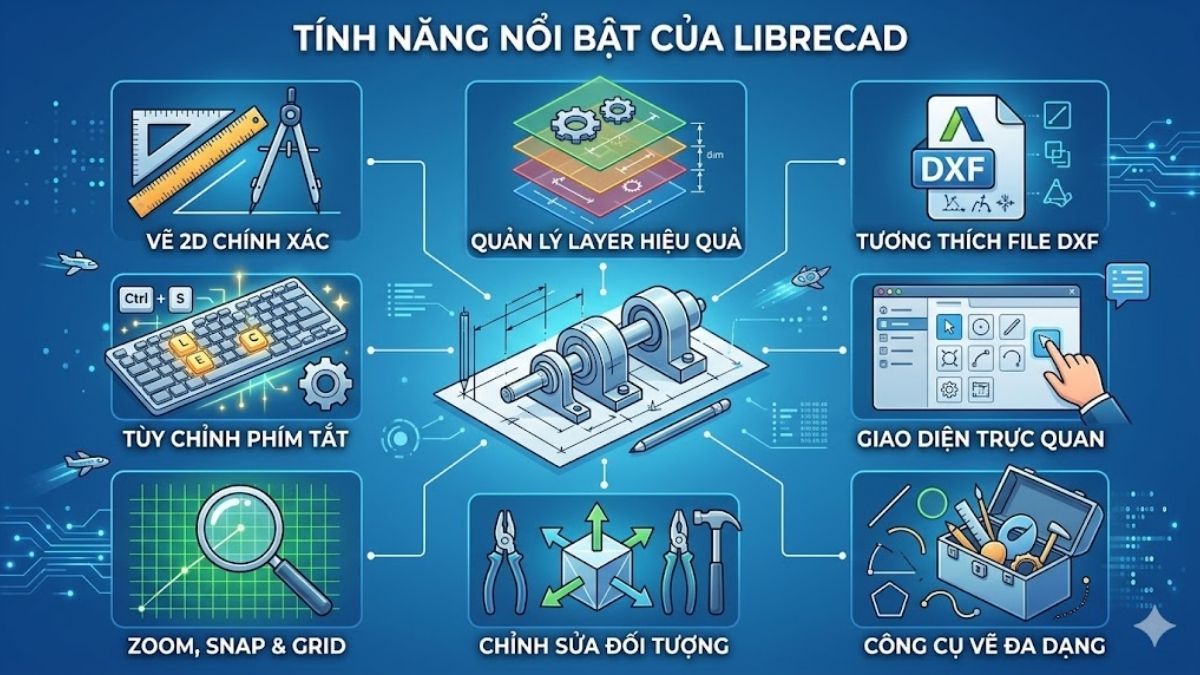

Tính năng nổi bật của phần mềm LibreCAD

Phần mềm LibreCAD mang đến nhiều tính năng hữu ích giúp người dùng dễ dàng tạo bản vẽ kỹ thuật chính xác:

• Hỗ trợ vẽ kỹ thuật 2D chuyên nghiệp với độ chính xác cao.
• Hỗ trợ tốt định dạng DXF, chuẩn file được sử dụng rộng rãi trong lĩnh vực CAD.
• Giao diện thân thiện, dễ tiếp cận ngay cả với người mới bắt đầu.
• Hệ thống layer giúp quản lý bản vẽ hiệu quả.
• Hỗ trợ nhiều công cụ vẽ như line, circle, arc, spline.
• Cho phép chỉnh sửa đối tượng như trim, extend, rotate.
• Hỗ trợ zoom, snap và grid giúp vẽ chính xác hơn.
• Có thể tùy chỉnh phím tắt để tối ưu thao tác.

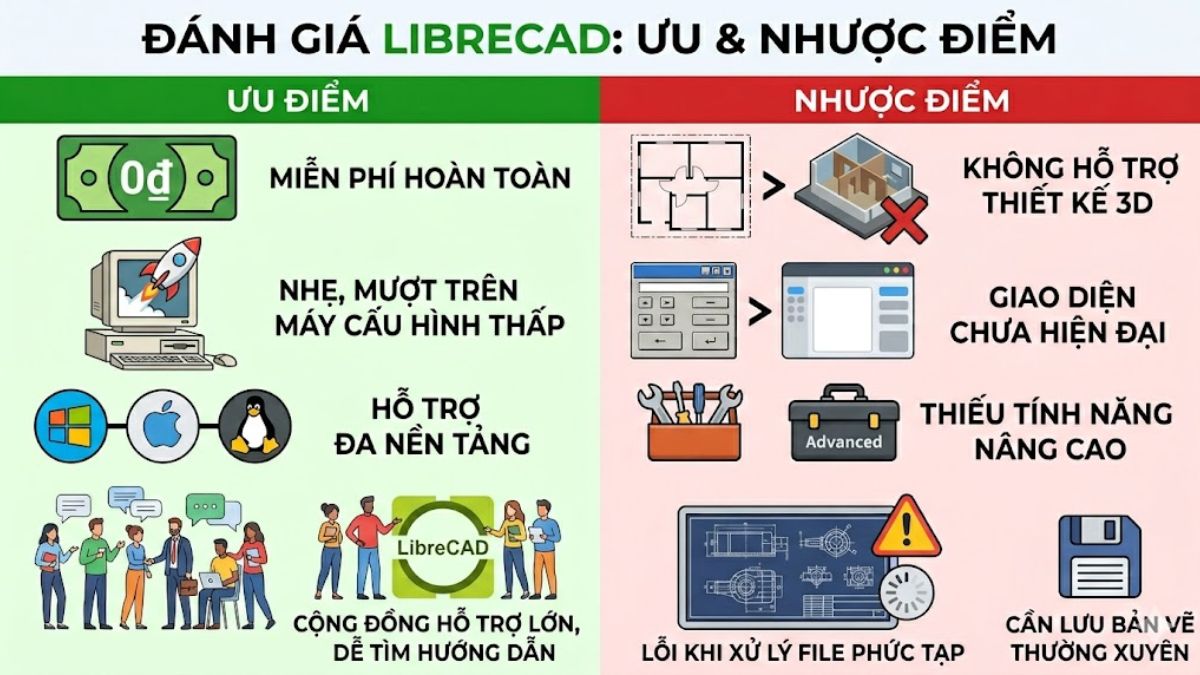

Ưu điểm và nhược điểm của phần mềm LibreCAD

Trước khi quyết định sử dụng, hãy cùng đánh giá những ưu và nhược điểm chính của phần mềm LibreCAD để hiểu rõ khả năng và giới hạn của phần mềm.

• Ưu điểm: Phần mềm LibreCAD miễn phí hoàn toàn, không cần bản quyền hay crack, phù hợp cho cả cá nhân, sinh viên và kỹ sư. Phần mềm nhẹ, chạy mượt trên máy cấu hình thấp và hỗ trợ đa nền tảng. Ngoài ra, cộng đồng người dùng rộng lớn giúp bạn dễ dàng tìm hướng dẫn, mẹo sử dụng và hỗ trợ kỹ thuật mà không cần kết nối internet.
• Nhược điểm: Phần mềm LibreCAD không hỗ trợ thiết kế 3D, giao diện chưa hiện đại và thiếu một số tính năng nâng cao. Khi xử lý file phức tạp, phần mềm LibreCAD đôi khi gặp lỗi nhỏ, cần lưu trữ bản vẽ thường xuyên.

Hướng dẫn tải và cài đặt phần mềm LibreCAD

Việc tải phần mềm LibreCAD khá đơn giản và không tốn nhiều thời gian. Dưới đây là hướng dẫn chi tiết theo từng hệ điều hành.

Cách cài phần mềm LibreCAD trên Windows

Để bắt đầu sử dụng phần mềm trên Windows, hãy làm theo các bước tải và cài đặt nhanh gọn dưới đây.

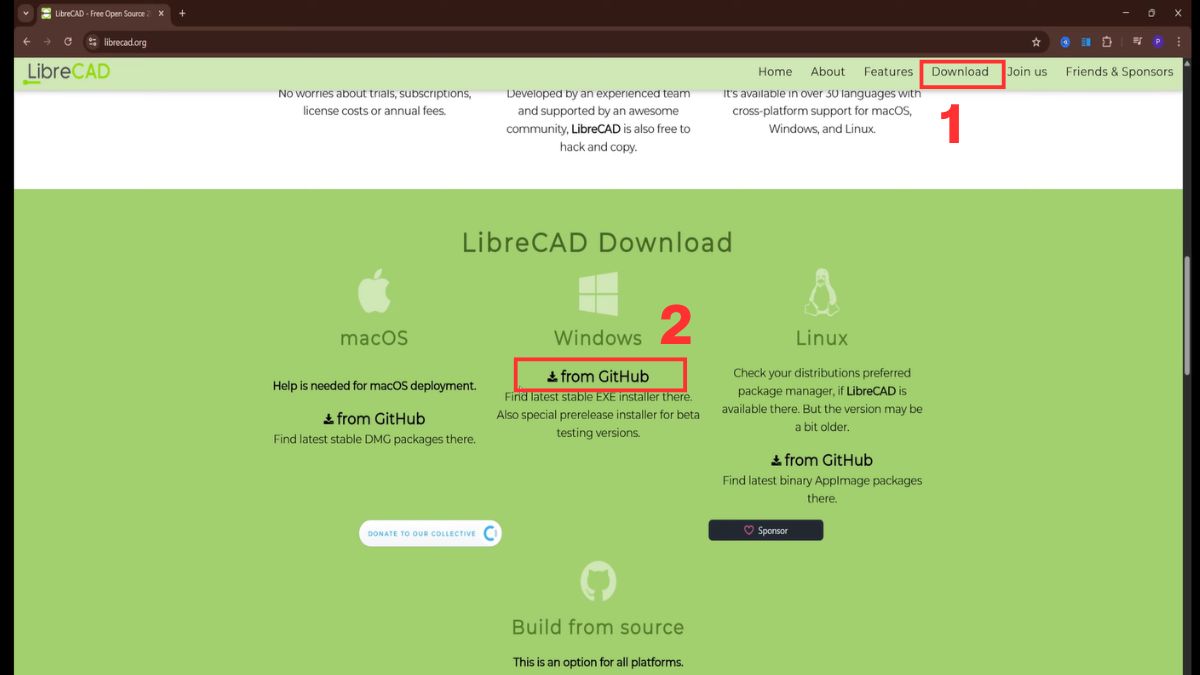

• Bước 1: Vào trang web chính thức của LibreCAD, nhấn vào mục Download và cuộn xuống để tìm phần tải về dành cho hệ điều hành Windows.

• Bước 2: Tại trang GitHub, cuộn xuống phần Assets và chọn tệp phù hợp với máy đuôi exe.

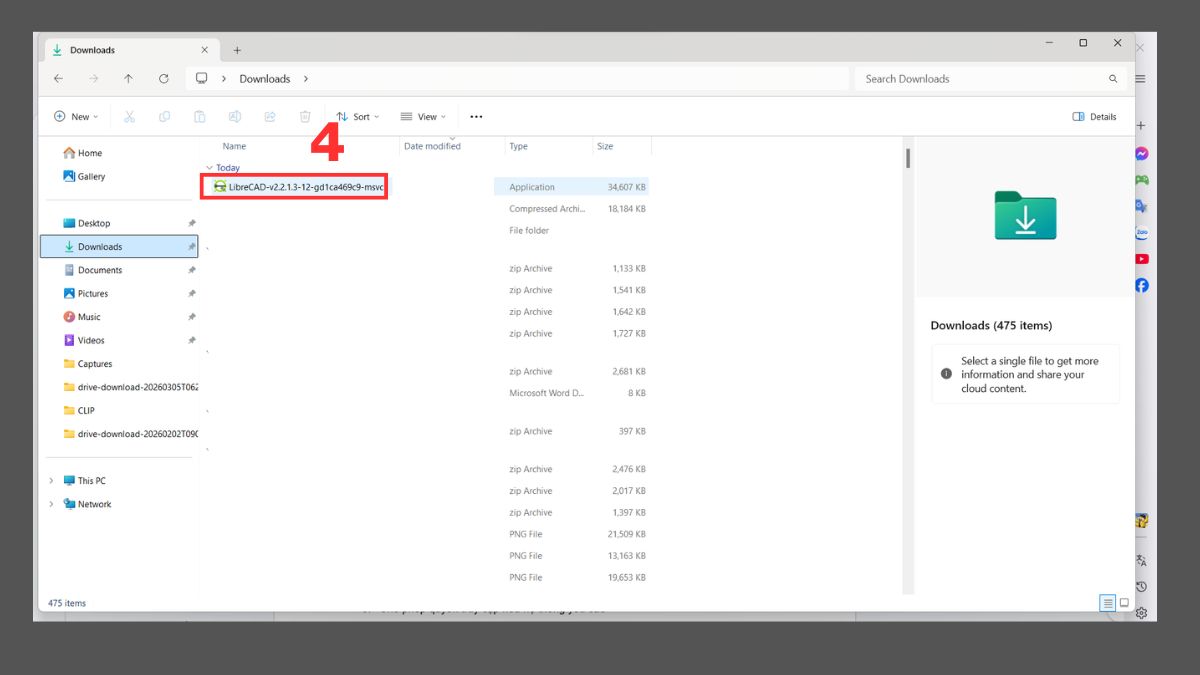

• Bước 3: Nhấn đúp vào tệp vừa tải về để mở và chuẩn bị tiến hành cài đặt.

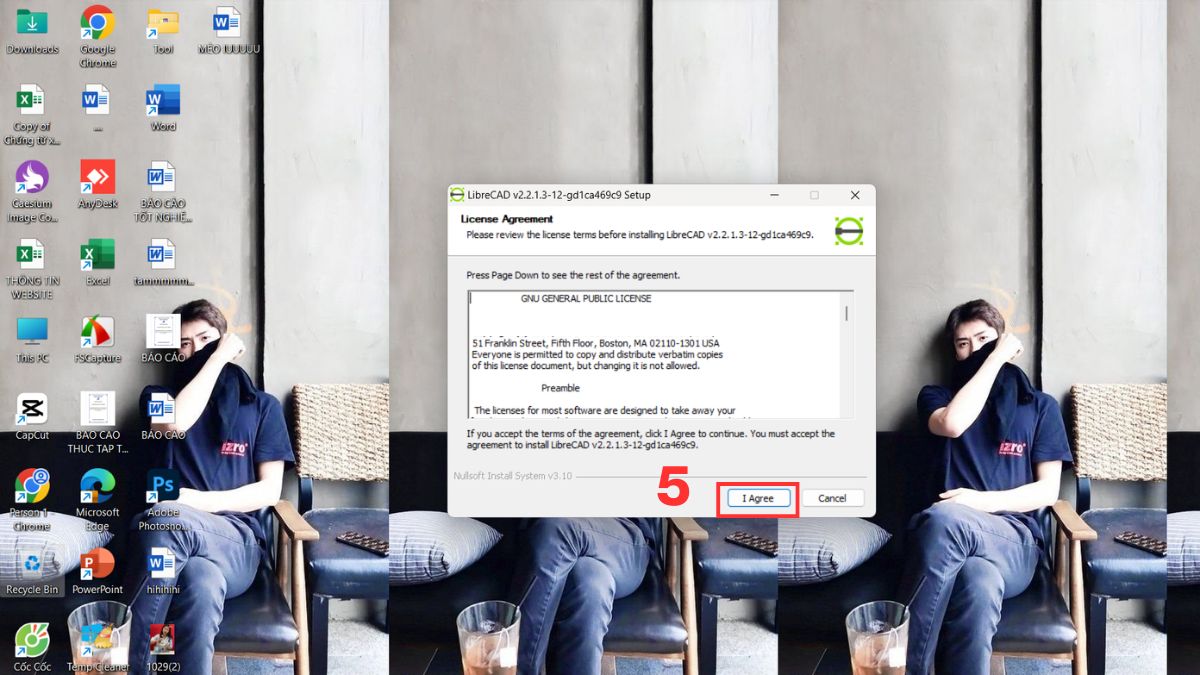

• Bước 4: Nhấn I Agree để chấp nhận các điều khoản sử dụng và tiếp tục theo hướng dẫn trên màn hình.

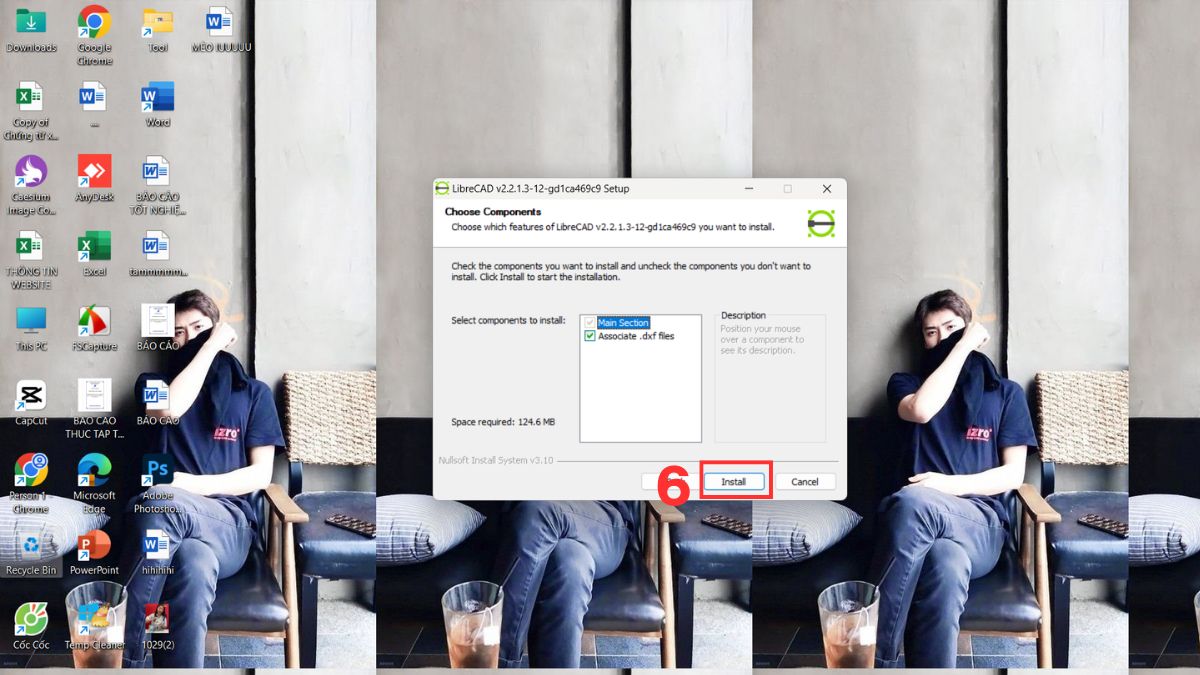

• Bước 5: Nhấn Install để bắt đầu cài đặt và chờ quá trình hoàn tất.

Cách cài phần mềm LibreCAD trên macOS

Để cài LibreCAD trên macOS nhanh chóng và dễ dàng, hãy thực hiện theo các bước hướng dẫn chi tiết dưới đây.

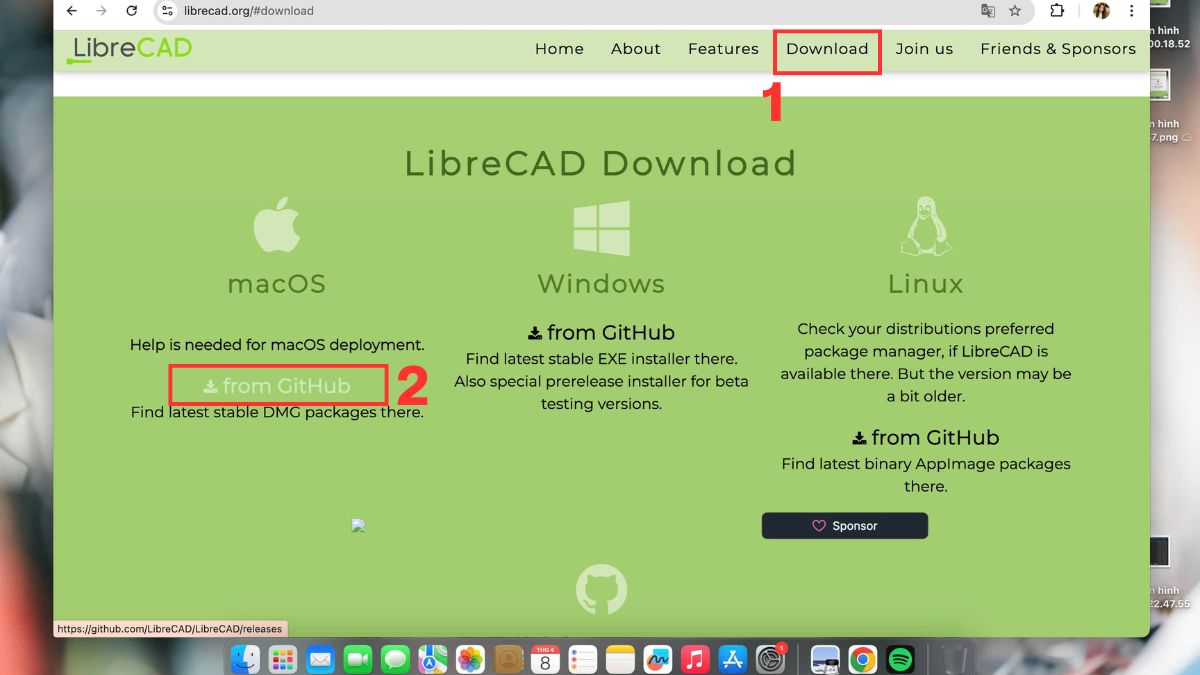

• Bước 1: Vào trang web chính thức của phần mềm, nhấn vào mục Download và cuộn xuống để tìm phần tải về dành cho hệ điều hành MacOS và nhấn vào from GitHub.

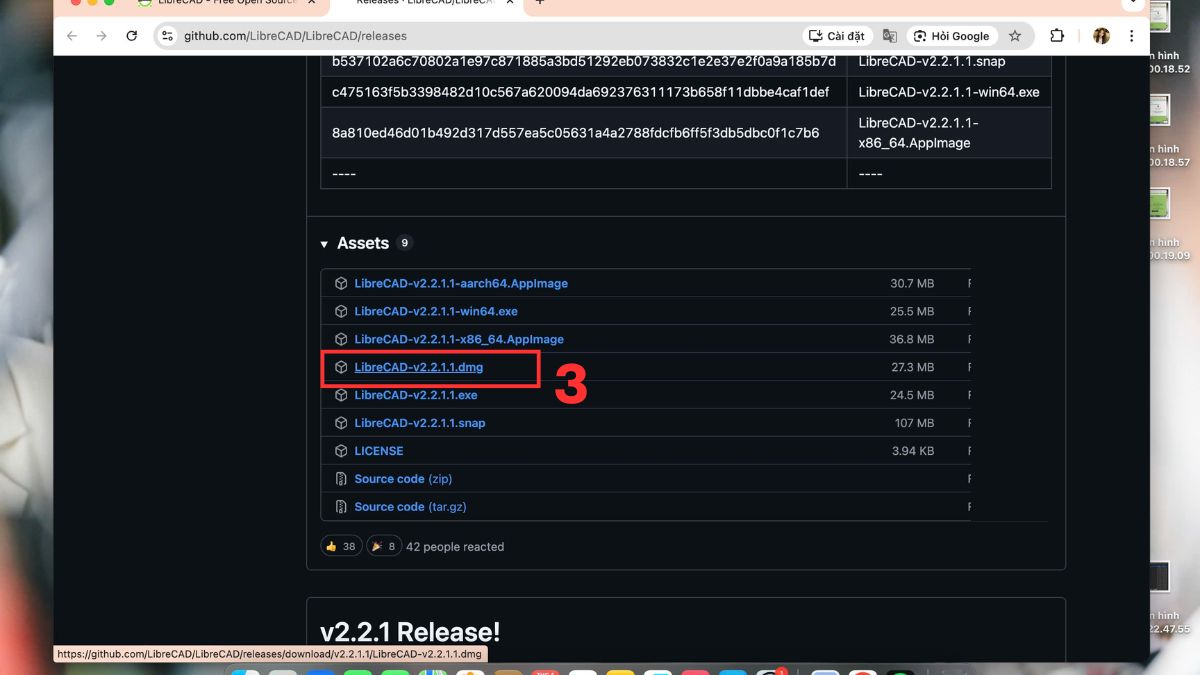

• Bước 2: Trên trang GitHub, cuộn xuống mục Assets, tìm và tải về tệp có đuôi .dmg phù hợp với thiết bị của bạn.

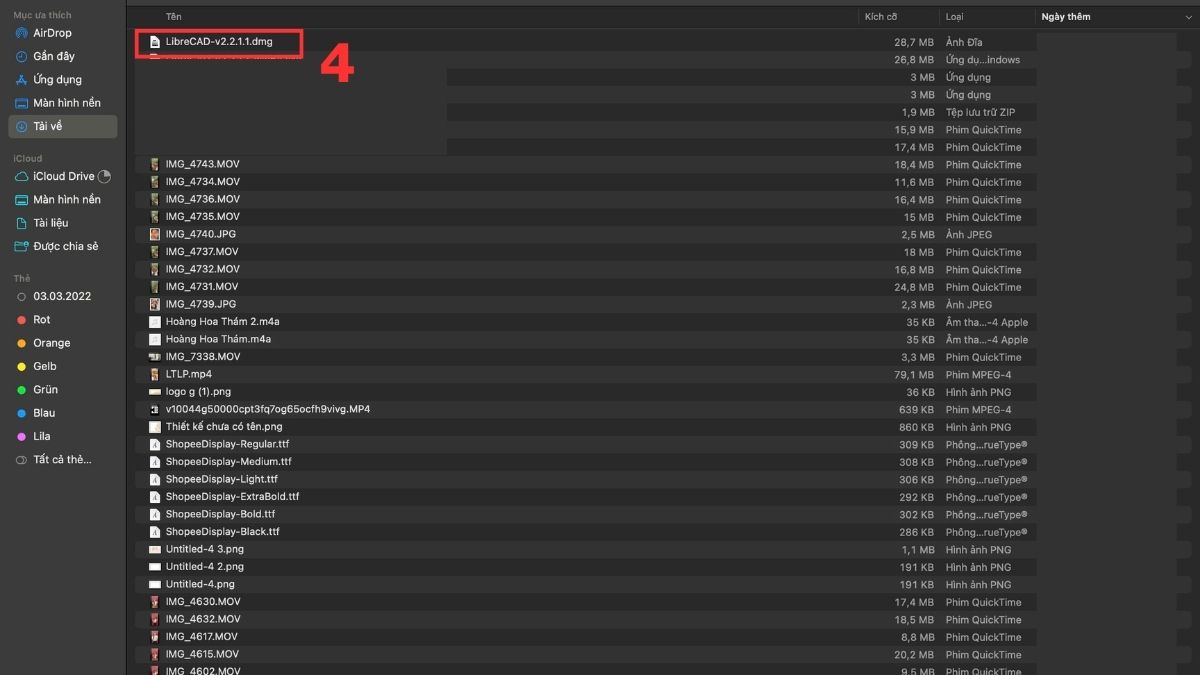

• Bước 3: Nhấn đúp vào tệp vừa tải về để mở và chuẩn bị tiến hành cài đặt.

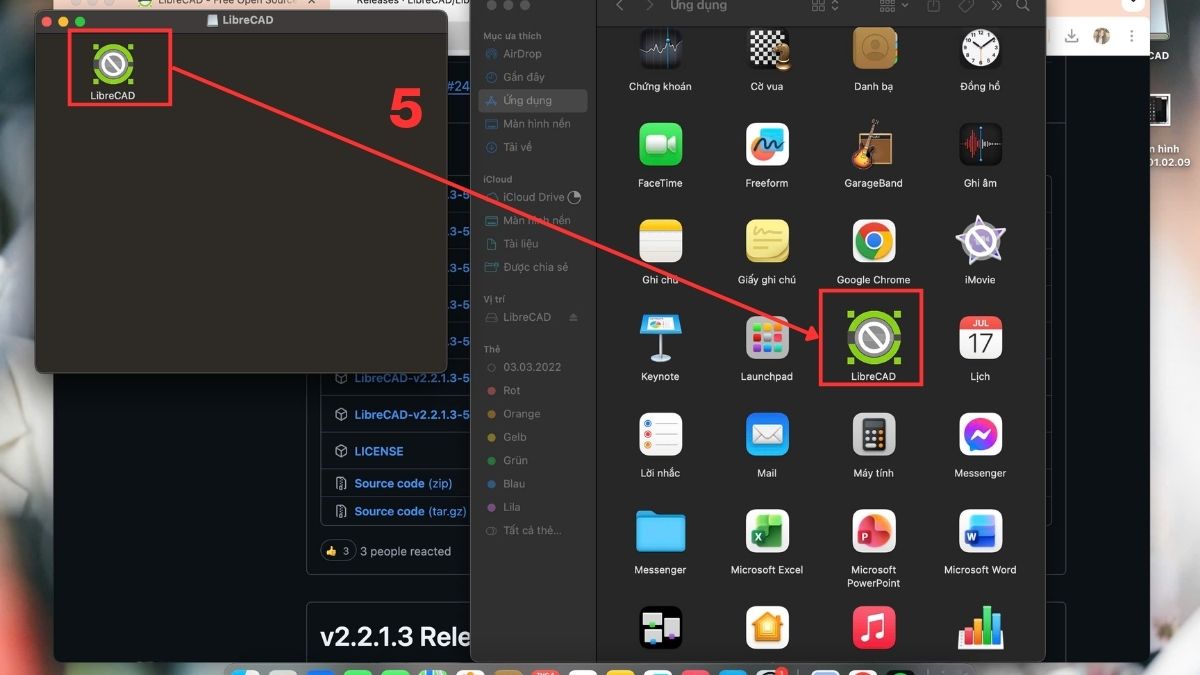

• Bước 4: Kéo thả biểu tượng LibreCAD vào thư mục Applications (Ứng dụng) để tiến hành cài đặt vào máy.

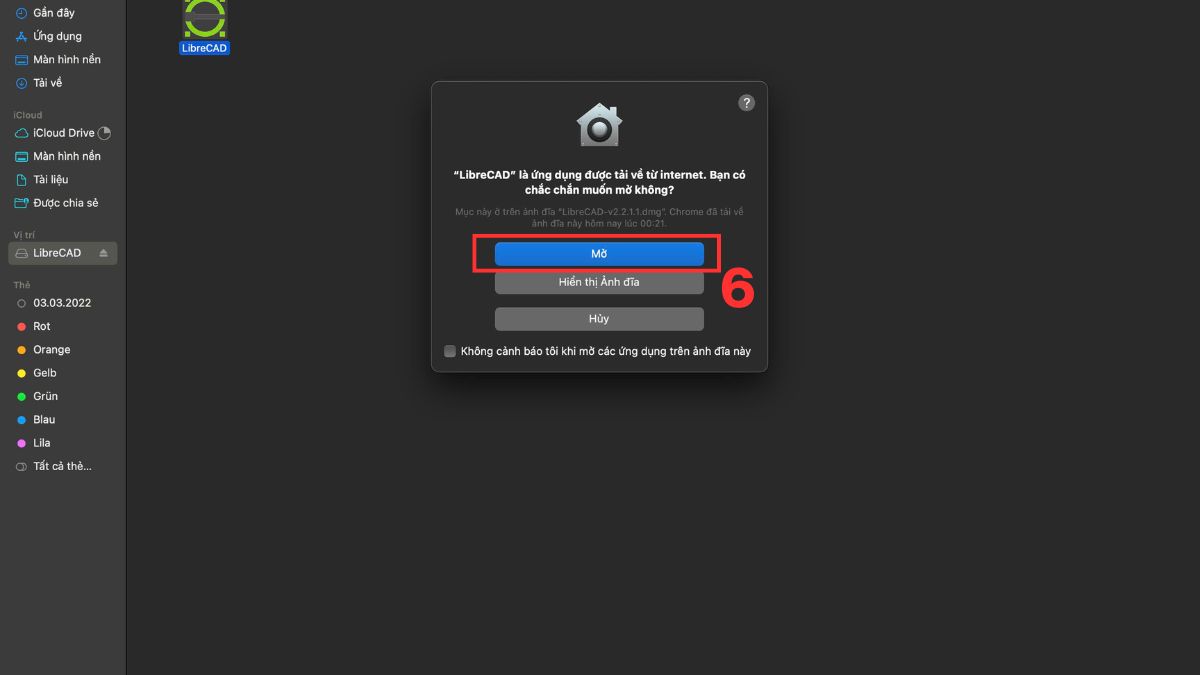

• Bước 5: Nhấn Mở (Open) để xác nhận việc mở ứng dụng trên macOS.

Cách cài phần mềm LibreCAD trên Linux

Để cài LibreCAD trên Linux một cách nhanh chóng, bạn chỉ cần vài lệnh đơn giản trong Terminal, theo các bước hướng dẫn dưới đây.

• Bước 1: Nhấn tổ hợp phím Ctrl + Alt + T để mở nhanh cửa sổ Terminal.

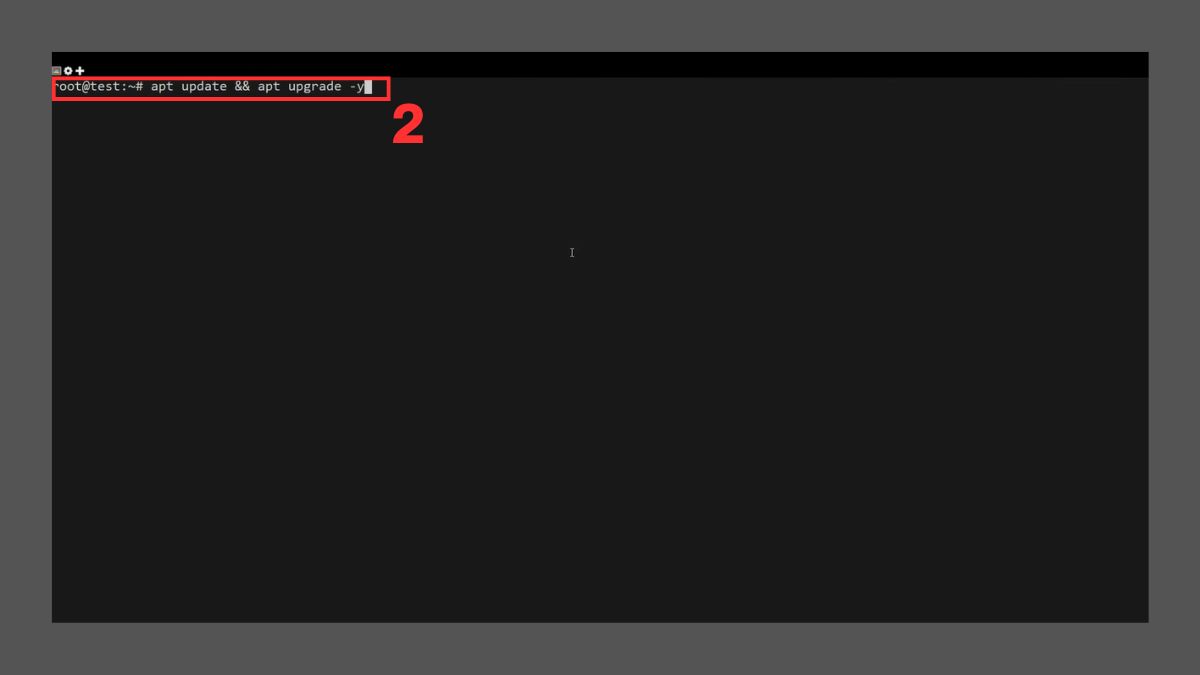

• Bước 2: Nhập lệnh: sudo apt update && sudo apt upgrade -y và nhấn Enter.

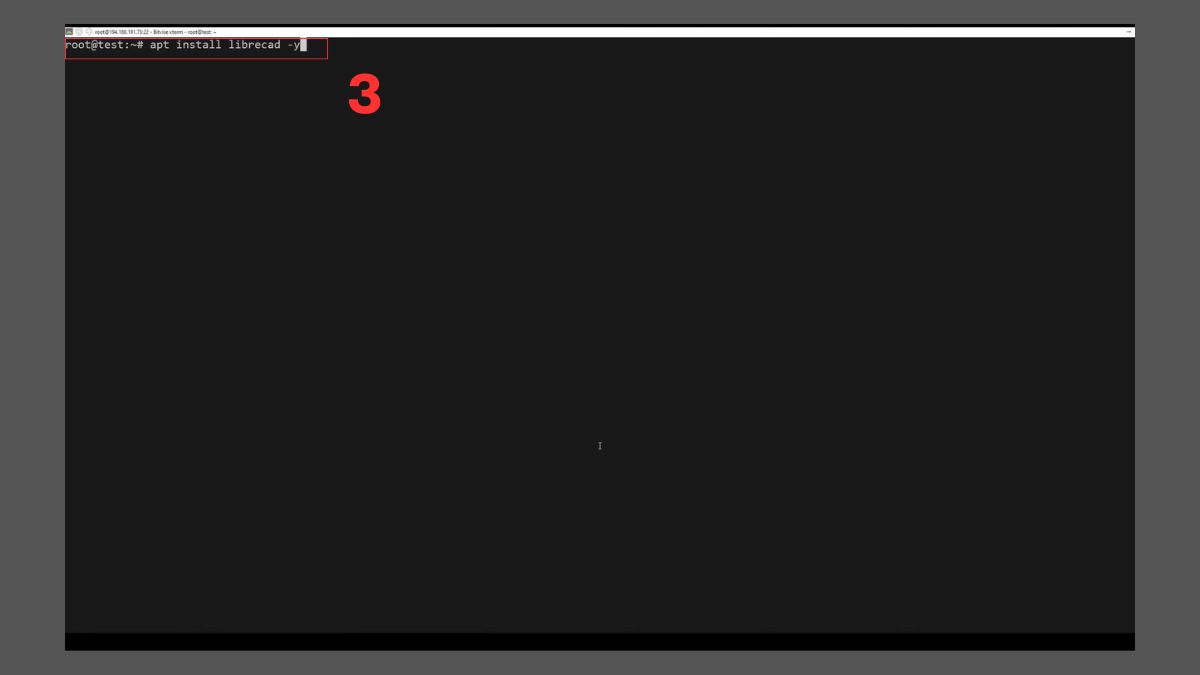

• Bước 3: Sau khi hệ thống đã cập nhật, hãy nhập lệnh cài đặt vào Terminal: sudo apt install librecad -y và nhấn Enter.

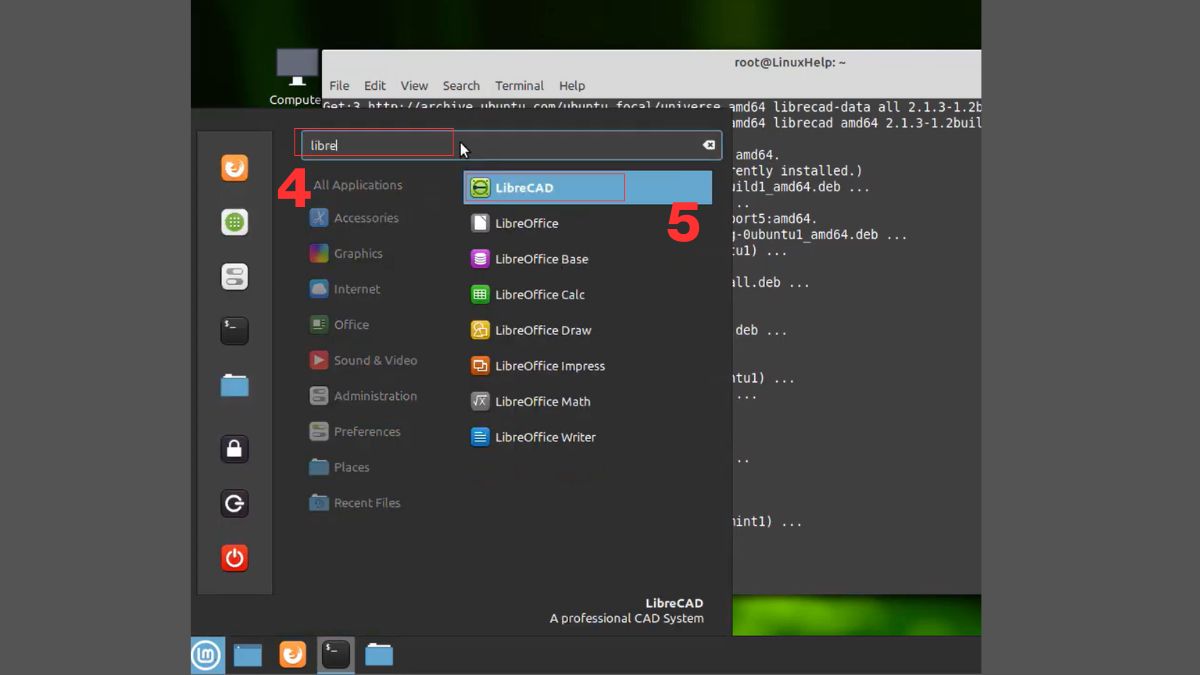

• Bước 4: Khi cài xong, gõ librecad trong Terminal hoặc tìm LibreCAD trong Menu ứng dụng để khởi động phần mềm.

Hướng dẫn sử dụng phần mềm LibreCAD cơ bản

Sau khi tải LibreCAD xong, bạn có thể bắt đầu làm quen với các thao tác cơ bản.

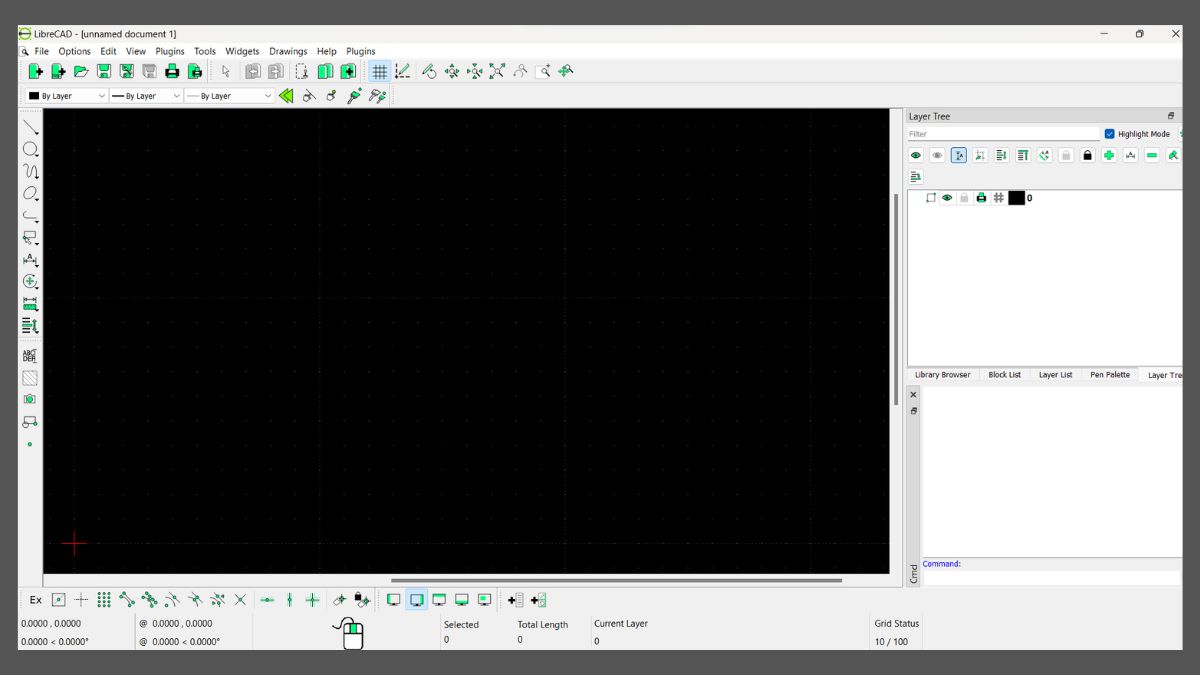

Làm quen giao diện phần mềm LibreCAD

Giao diện phần mềm được thiết kế trực quan, giúp người mới dễ dàng làm quen và thao tác nhanh:

• Thanh menu (trên cùng): Chứa các lệnh chính như File, Edit, Draw, Modify, giúp truy cập nhanh các chức năng cơ bản.
• Toolbar (bên trái): Hiển thị các công cụ vẽ nhanh như Line, Circle, Rectangle, Arc, giúp tạo hình cơ bản dễ dàng.
• Khu vực làm việc (giữa màn hình): Nơi bạn vẽ và chỉnh sửa bản vẽ, hiển thị rõ ràng các đối tượng và đường kẻ.
• Command line (dưới cùng): Nhập lệnh và thông số trực tiếp, hỗ trợ thao tác chính xác hơn khi vẽ hoặc biến đổi đối tượng.
• Layer panel (bên phải): Quản lý các lớp trong bản vẽ, cho phép bật/tắt, khóa layer, giúp tổ chức và kiểm soát bản vẽ hiệu quả.

Cách vẽ hình cơ bản trên phần mềm LibreCAD

Để tạo các hình cơ bản trong LibreCAD, bạn chỉ cần vài thao tác đơn giản với các công cụ vẽ có sẵn trên thanh công cụ.

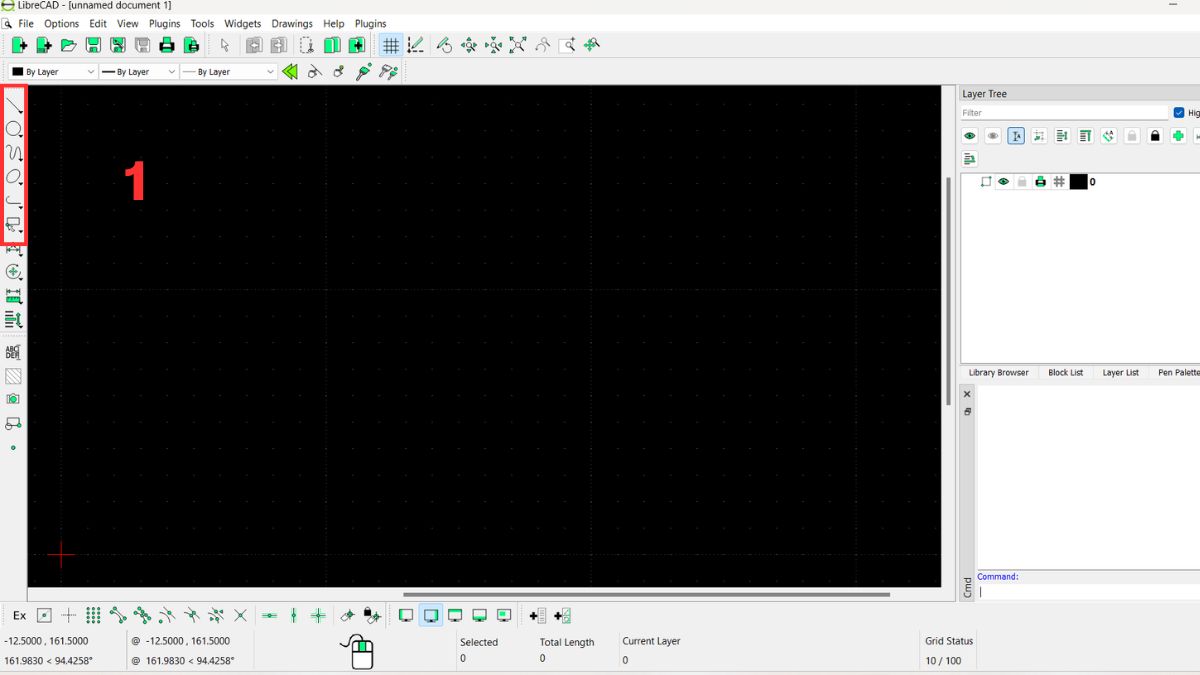

1.Chọn công cụ:

Nhấp vào biểu tượng hình muốn vẽ ở thanh công cụ bên trái.

• Line (đường thẳng): vẽ đoạn thẳng bằng cách chọn điểm đầu và điểm cuối.
• Circle (hình tròn): vẽ theo tâm và bán kính.
• Rectangle (hình chữ nhật): vẽ bằng 2 điểm góc.
• Arc (cung tròn): tạo đường cong.

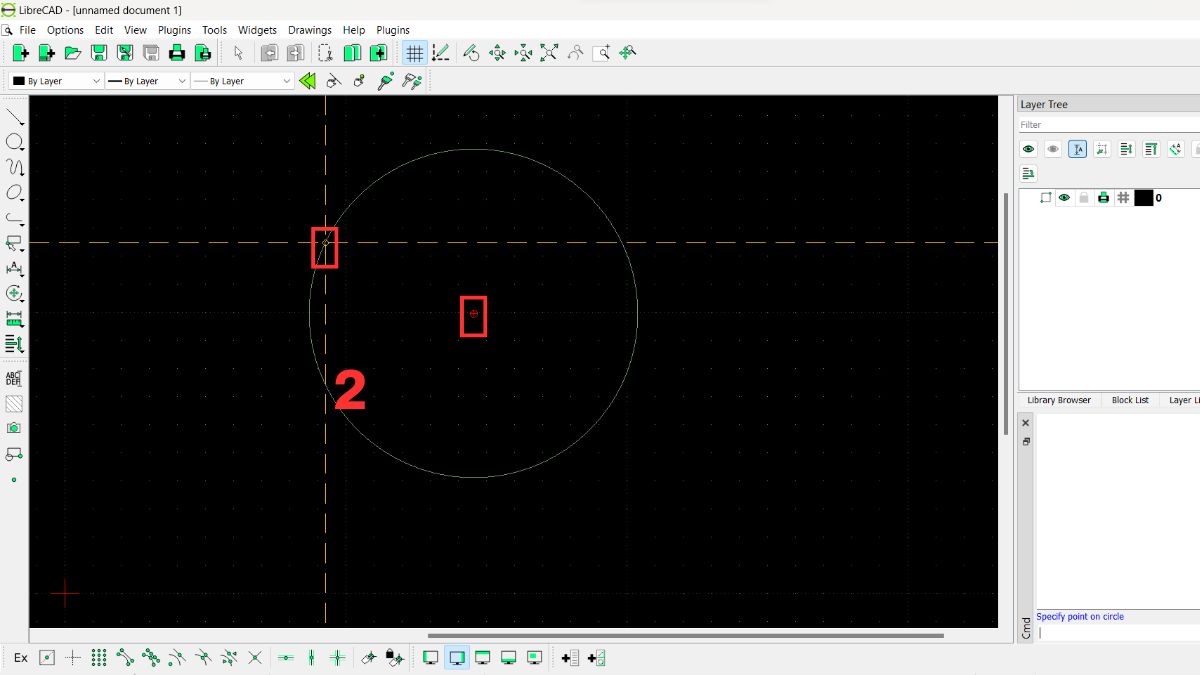

2.Xác định vị trí:

• Nhấn chuột vào màn hình để xác định điểm bắt đầu.
• Nhấp tiếp lần thứ hai để chọn điểm kết thúc (hoặc nhập kích thước vào thanh lệnh).

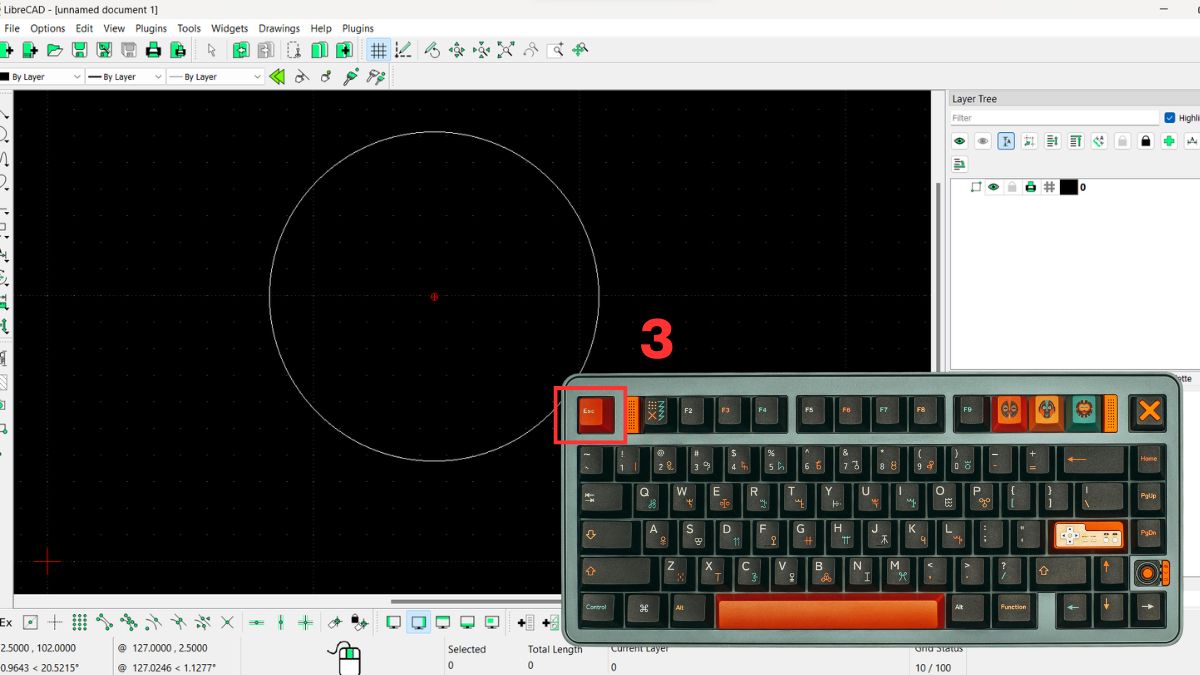

3.Hoàn tất:

• Nhấn phím Esc trên bàn phím để kết thúc lệnh và sẵn sàng cho hình vẽ tiếp theo.

Cách chỉnh sửa bản vẽ

Để chỉnh sửa bản vẽ trong phần mềm đồ hoạ, bạn thực hiện theo các bước sau:

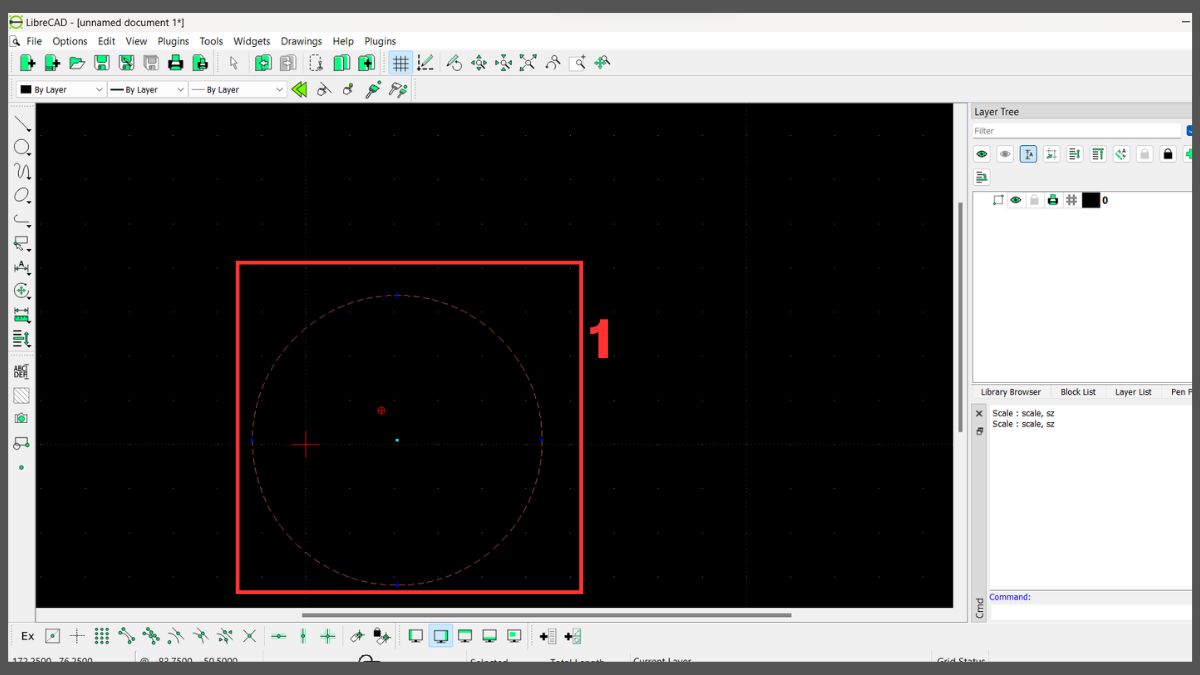

1.Chọn đối tượng:

• Nhấp chuột chọn hình cần chỉnh sửa (hình sẽ chuyển sang nét đứt màu đỏ/hồng).

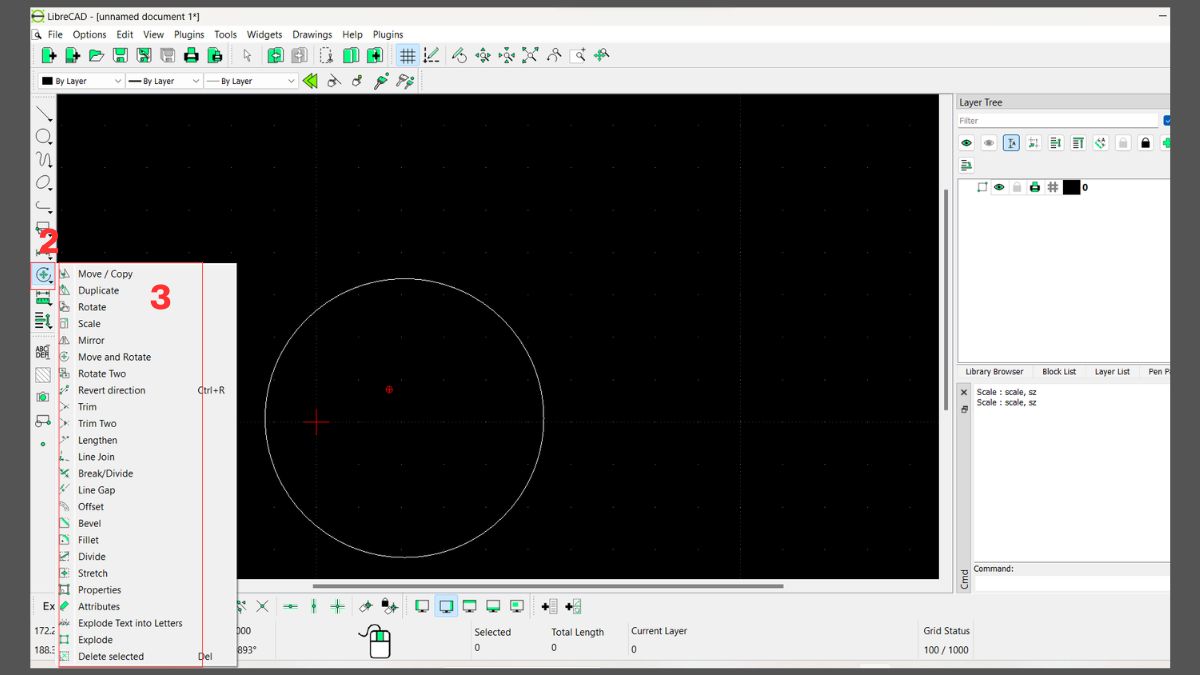

2.Chọn công cụ:

• Chọn menu Modify (biểu tượng chỉnh sửa ở thanh công cụ bên trái) và chọn các công cụ cơ bản để chỉnh sửa:
  • Move / Copy (Di chuyển / Sao chép): Công cụ chung để thay đổi vị trí hoặc tạo bản sao của đối tượng.
  • Rotate (Xoay): Xoay đối tượng theo góc tùy chỉnh.
  • Scale (Tỷ lệ): Phóng to hoặc thu nhỏ đối tượng.
  • Trim (Cắt): Loại bỏ phần thừa của đường vẽ.
  • Delete (Xóa): Xóa đối tượng không cần thiết khỏi bản vẽ.

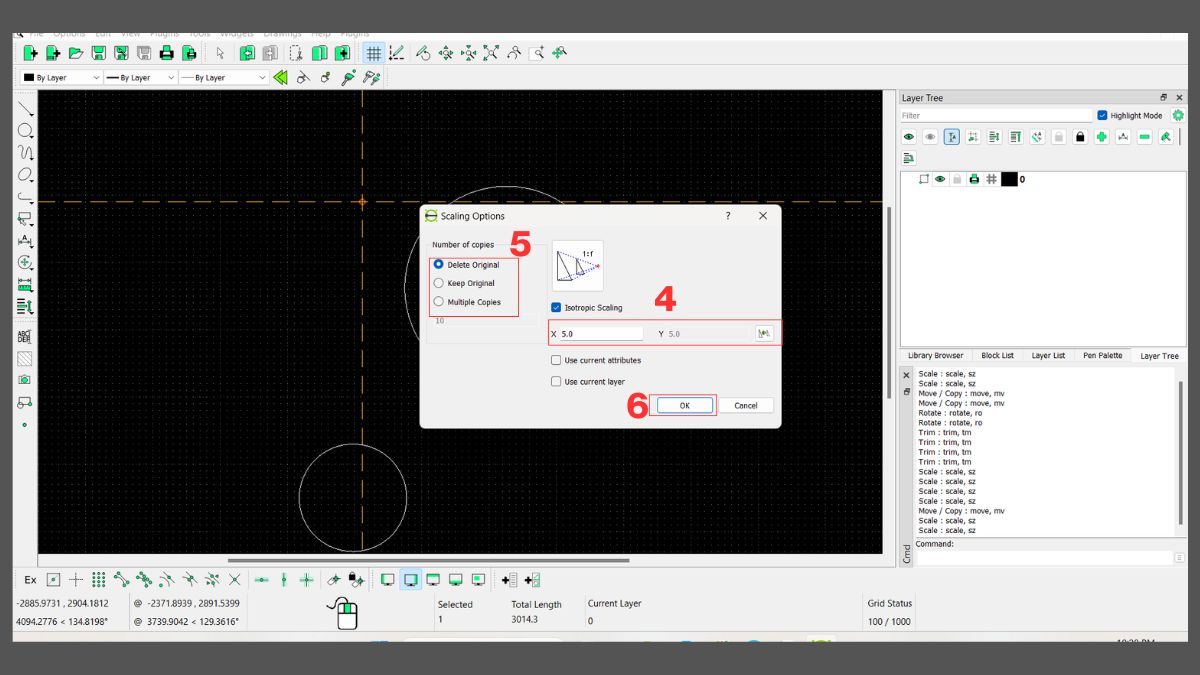

3. Xác nhận thông số và Hoàn tất:

• Với các lệnh biến đổi (Move/Copy, Rotate, Scale), sau khi chọn điểm đến, một bảng tùy chọn sẽ hiện ra để bạn nhập thông số cụ thể (như số bản sao, góc xoay hoặc tỉ lệ phóng).
• Sau đó bạn sẽ chọn Keep Original để giữ hình cũ hoặc Delete Original để xóa hình cũ và nhấn OK để xác nhận.
• Với lệnh Trim (Cắt) hoặc Delete (Xóa): thao tác được thực hiện trực tiếp khi bạn chọn phần cần chỉnh hoặc nhấn phím xóa, không cần bảng thông số hay xác nhận.

Xuất file và lưu bản vẽ

LibreCAD cho phép bạn lưu và xuất file một cách linh hoạt và dưới đây là các bước hướng dẫn chi tiết để thực hiện.

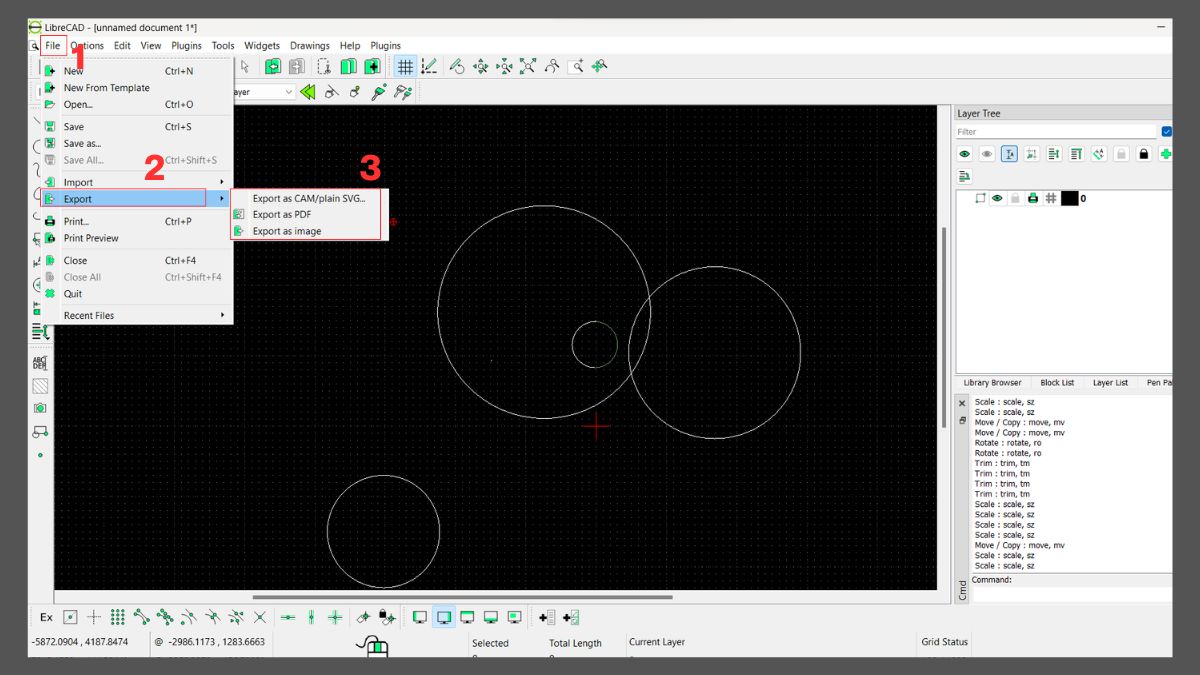

• Bước 1: Mở menu File, chọn Export và lựa chọn định dạng phù hợp như PNG, JPG hoặc PDF.

• Bước 2: Chọn thư mục lưu, đặt tên file không dấu và điều chỉnh độ phân giải (DPI) nếu cần.

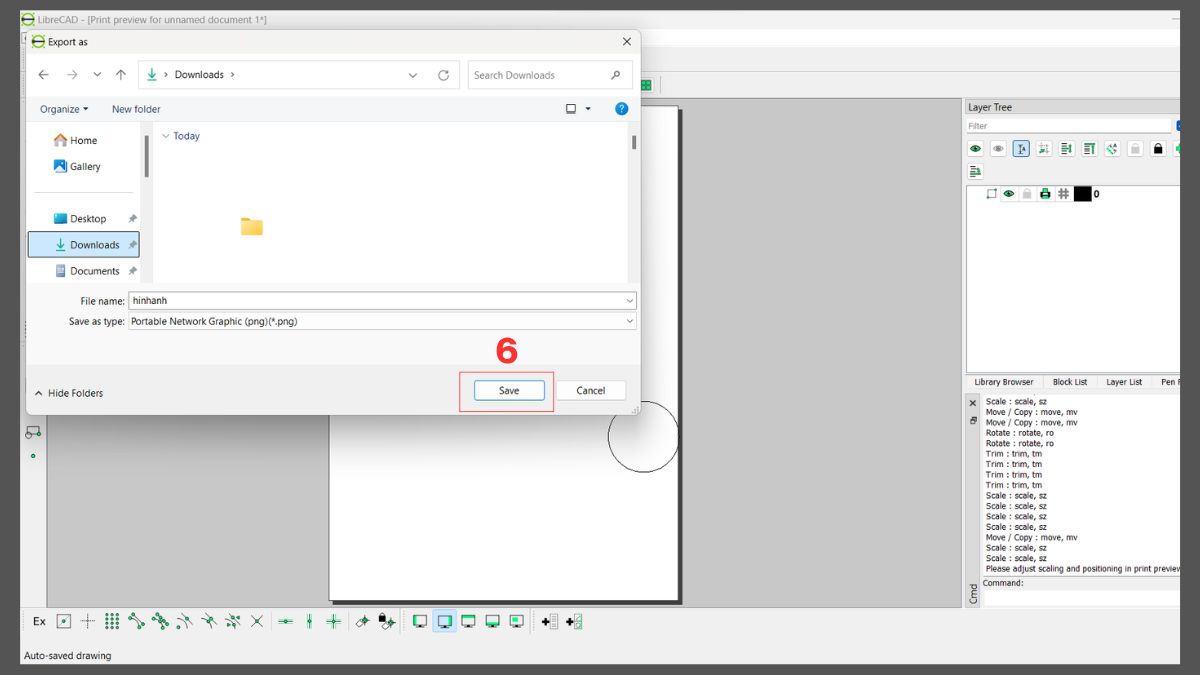

• Bước 3: Nhấn Save hoặc Export để lưu file để kết thúc thao tác.

Các phím tắt phần mềm LibreCAD giúp vẽ nhanh hơn

Sử dụng phím tắt trong LibreCAD sẽ giúp bạn thao tác nhanh chóng, tiết kiệm thời gian và tăng hiệu quả khi vẽ hoặc chỉnh sửa bản vẽ.

Phím tắt / Lệnh	Mô tả
Ctrl + N	Tạo file bản vẽ mới nhanh chóng
Ctrl + O	Mở file bản vẽ đã lưu
Ctrl + S	Lưu bản vẽ hiện tại
Ctrl + Shift + S	Lưu file sang tên hoặc vị trí mới
Ctrl + P	Thực hiện in bản vẽ
Ctrl + W	Đóng file đang làm việc
Ctrl + Q	Đóng LibreCAD
Ctrl + Z / u	Quay lại thao tác trước đó
Ctrl + Shift + Z / redo	Khôi phục thao tác vừa hoàn tác
Ctrl + X	Cắt đối tượng được chọn
Ctrl + C	Copy đối tượng trong bản vẽ
Ctrl + V	Dán đối tượng đã sao chép
Delete	Xóa đối tượng đang chọn
Esc / k	Hủy thao tác hiện tại và trở về chế độ chọn
Ctrl + T	Làm mới giao diện hoặc style của bản vẽ

Những lỗi thường gặp khi dùng LibreCAD và cách khắc phục

Dưới đây là những lỗi thường gặp khi dùng LibreCAD cùng cách khắc phục nhanh chóng để bản vẽ luôn mượt mà và chính xác.

• Phần mềm bị treo hoặc chạy chậm: Thường do bản vẽ quá lớn hoặc nhiều layer. Hãy khởi động lại phần mềm và tắt bớt layer không dùng để cải thiện tốc độ.
• Không mở được file CAD: Do file bị lỗi hoặc định dạng không tương thích. Hãy thử dùng lệnh Import hoặc mở bằng phiên bản LibreCAD khác.
• Đường, layer hoặc đối tượng bị ẩn: Nguyên nhân do layer bị tắt hoặc đối tượng ngoài vùng hiển thị. Hãy bật lại layer và dùng Zoom Extents để hiện toàn bộ bản vẽ.
• Lỗi khi dùng Move, Rotate, Scale: Thường do chọn sai đối tượng hoặc nhập thông số không chính xác. Bạn nên rà soát lại đối tượng và các thông số trước khi tiến hành.
• File xuất ra chất lượng thấp hoặc sai tỷ lệ: Nguyên nhân do DPI thấp hoặc chọn sai định dạng xuất. Hãy tăng DPI và chọn định dạng phù hợp để giữ chất lượng tốt nhất.

LibreCAD là lựa chọn lý tưởng nếu bạn đang tìm kiếm một phần mềm CAD 2D miễn phí, nhẹ và dễ sử dụng. Với khả năng hoạt động tốt trên nhiều nền tảng, ứng dụng này phù hợp cho cả người mới lẫn người dùng chuyên nghiệp.
