SPD là gì? Cấu tạo, nguyên lý và ứng dụng thực tế hiện nay

Tìm hiểu SPD là viết tắt của từ gì và SPD là gì giúp bạn bảo vệ hệ thống điện trước những xung điện áp bất ngờ. Thiết bị này giúp hạn chế rủi ro hỏng hóc cho hệ thống và thiết bị điện, đồng thời bảo vệ an toàn cho người dùng.

SPD là gì?

SPD là từ viết tắt của Surge Protective Device - thiết bị giúp bảo vệ hệ thống khỏi các xung điện áp đột ngột. Khi có sét hoặc sự cố điện, thiết bị này sẽ bảo vệ an toàn cho tải và ngăn chặn tình trạng cháy nổ thiết bị điện tử trong nhà.

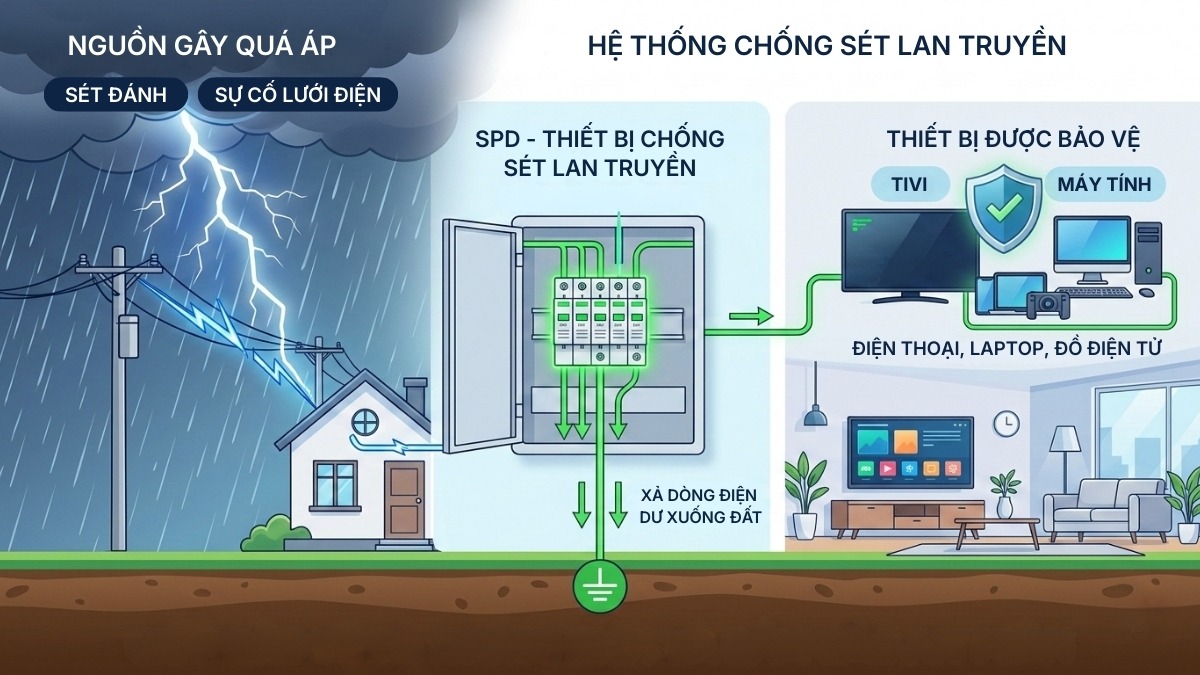

Hệ thống SPD hoạt động như một van xả áp tự động khi điện áp tăng cao. Nó giúp chuyển hướng dòng điện dư thừa xuống đất một cách an toàn để tránh gây hại cho thiết bị và đảm bảo an toàn cho người dùng.

[Product_Listing categoryid="829" propertyid="" customlink="https://cellphones.com.vn/nha-thong-minh/o-cam-dien.html" title="Danh sách ổ cắm điện đang được quan tâm nhiều tại CellphoneS"]

Cấu tạo và nguyên lý hoạt động của SPD

Khả năng bảo vệ của thiết bị phụ thuộc hoàn toàn vào cấu tạo và nguyên lý hoạt động. Khi nắm vững hai yếu tố này, bạn sẽ dễ dàng sử dụng và bảo trì thiết bị một cách đúng đắn.

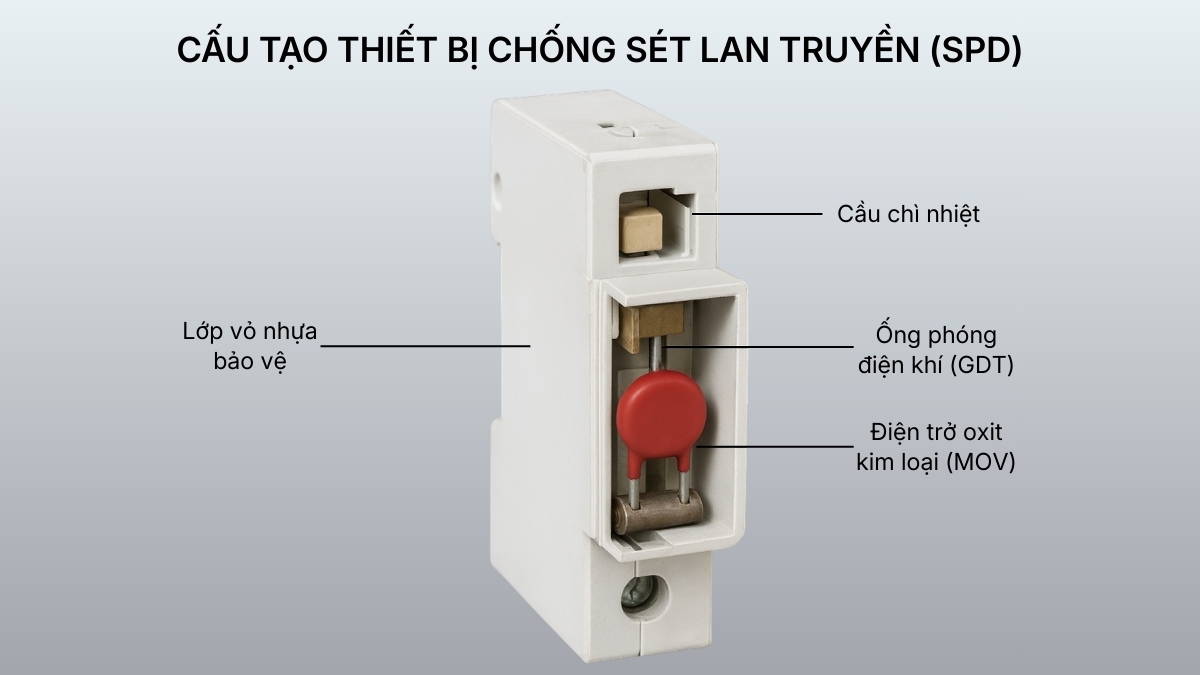

Cấu tạo

Thiết bị SPD gồm nhiều linh kiện điện tử có độ bền cao, nổi bật là biến trở oxit kim loại (MOV) với khả năng biến đổi điện trở cực nhanh. Ngoài ra, ống phóng điện khí (GDT) giúp loại bỏ hiệu quả các xung điện áp cao.

Toàn bộ linh kiện được bảo vệ trong lớp vỏ nhựa chống cháy, chịu được nhiệt độ cao khi hoạt động. Khi thiết bị quá tải, cầu chì sẽ tự động ngắt mạch để đảm bảo an toàn cho hệ thống điện.

Nguyên lý hoạt động

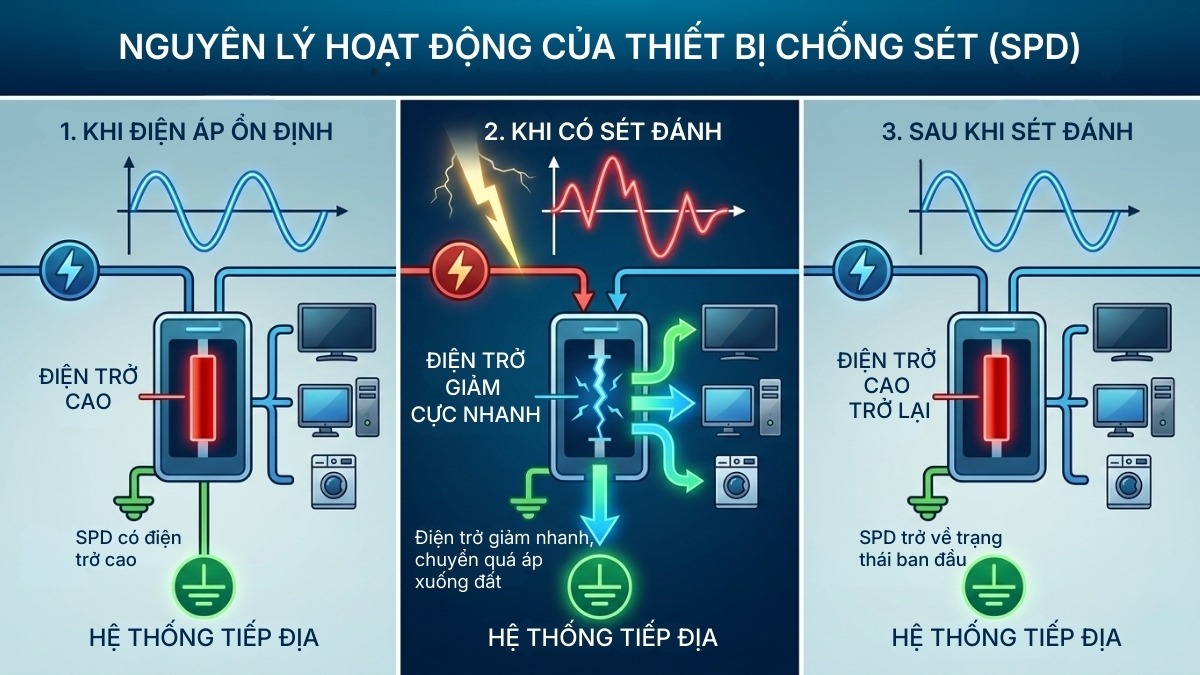

SPD hoạt động theo nguyên lý điều chỉnh điện trở dựa trên điện áp đầu vào. Khi điện áp ổn định, thiết bị duy trì điện trở lớn nên không ảnh hưởng đến dòng điện chính. Nếu xuất hiện xung sét, điện trở sẽ hạ thấp đột ngột để chuyển dòng quá áp về hệ thống tiếp địa an toàn. Kết thúc xung điện, SPD tự động trở về trạng thái lúc đầu.

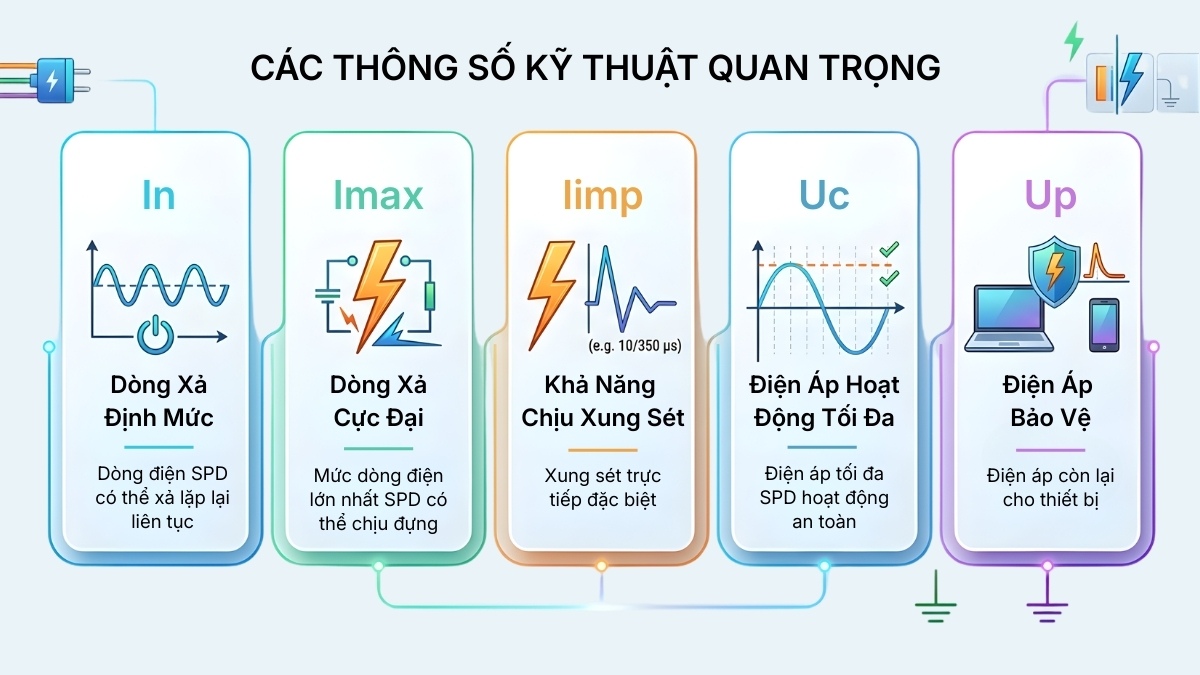

Các thông số kỹ thuật quan trọng cần hiểu

Hiểu rõ các thông số kỹ thuật là yếu tố then chốt khi chọn thiết bị bảo vệ điện. Mỗi chỉ số sẽ phản ánh mức độ và khả năng chịu đựng của thiết bị trước sự cố quá áp. Việc lựa chọn sai có thể sẽ khiến hệ thống vận hành thiếu ổn định và không đạt mức an toàn như mong đợi.

Dưới đây là một vài thông số mà người dùng nên quan tâm:

• In: Dòng xả định mức mà SPD có khả năng chịu đựng lặp lại nhiều lần.
• Imax: Dòng xả cực đại, dùng để đánh giá các cấp độ bảo vệ.
• Iimp: Mức dòng xung tối đa thiết bị có thể chịu được.
• Uc: Mức điện áp hoạt động liên tục cực đại mà thiết bị vẫn vận hành an toàn.
• Up: Mức điện áp bảo vệ, chỉ số càng nhỏ hiệu quả bảo vệ càng cao.

Phân loại SPD Type 1, Type 2, Type 3 chi tiết

Dựa trên vị trí lắp đặt và nguy cơ sét, SPD được phân thành Type 1, Type 2 và Type 3. Mỗi loại đảm nhận một chức năng riêng nhằm hạn chế và triệt tiêu xung sét còn lại trong hệ thống điện.

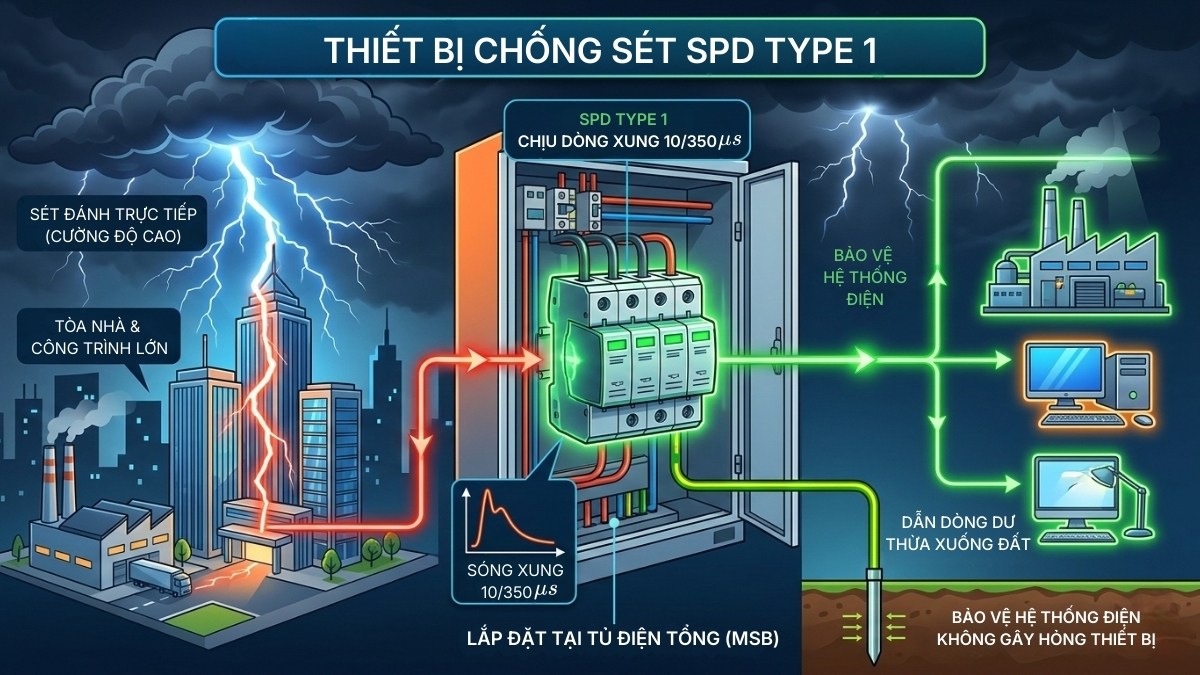

SPD Type 1 là gì?

SPD Type 1 được chế tạo nhằm bảo vệ mạng lưới điện trước các xung sét trực tiếp có cường độ rất cao. Thiết bị có thể chịu dòng xung dạng sóng 10/350µs theo tiêu chuẩn quốc tế. Loại này thường được lắp tại các tủ điện tổng (MSB) của các công trình hoặc tòa nhà quy mô lớn.

SPD Type 2 là gì?

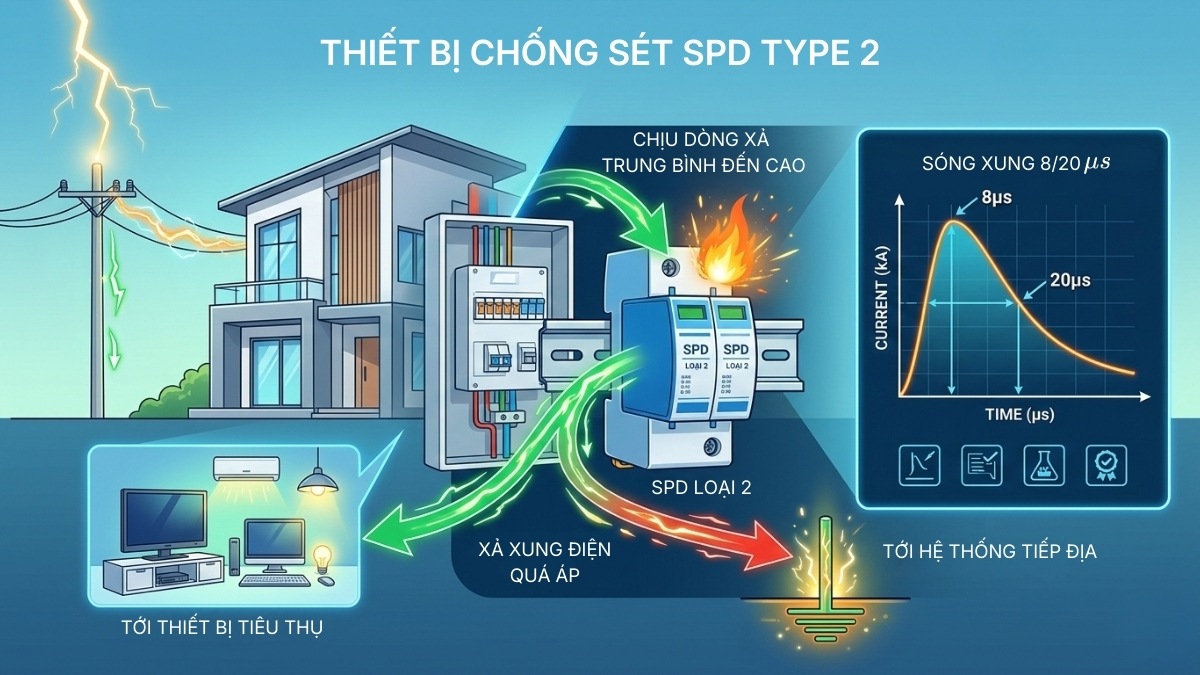

SPD Type 2 là loại được dùng phổ biến trong hầu hết các công trình dân dụng hiện nay. Thiết bị này giúp bảo vệ hệ thống khỏi những xung quá áp truyền theo đường dây điện. Loại này được thử nghiệm với dạng sóng 8/20µs và có khả năng chịu dòng xả từ trung bình đến cao.

SPD Type 3 là gì?

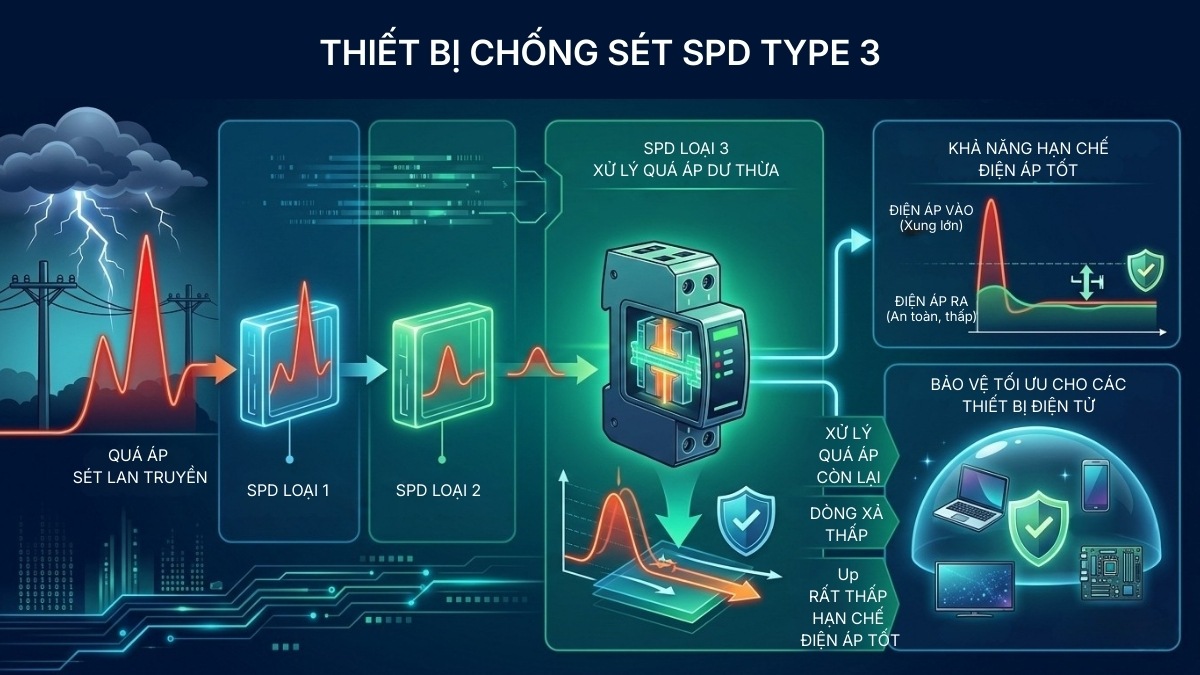

SPD Type 3 là lớp bảo vệ sau cùng, chuyên dùng cho các thiết bị đầu cuối nhạy cảm. Thiết bị này xử lý triệt để phần quá áp còn lại sau các cấp bảo vệ trước đó. Dù khả năng chịu dòng xả không cao, Type 3 có hiệu quả giới hạn điện áp rất cao, giúp bảo vệ thiết bị tối ưu.

So sánh nhanh 3 loại SPD

Nhằm giúp bạn dễ dàng lựa chọn đúng thiết bị, dưới đây là bảng tổng hợp những đặc điểm nổi bật của từng loại SPD:

Đặc điểm	Type 1	Type 2	Type 3
Dạng sóng thử nghiệm	10/350µs (Sét trực tiếp)	8/20µs (Sét lan truyền)	1.2/50µs kết hợp 8/20µs
Vị trí lắp đặt	Tủ điện tổng (MSB)	Tủ điện nhánh (DB)	Gần ổ điện/thiết bị đầu cuối
Khả năng xả	Rất cao	Trung bình đến cao	Thấp
Thiết bị bảo vệ	Hệ thống điện chính	Thiết bị điện gia dụng	Thiết bị điện tử nhạy cảm

Kinh nghiệm thực tế khi lắp đặt SPD trong tủ điện

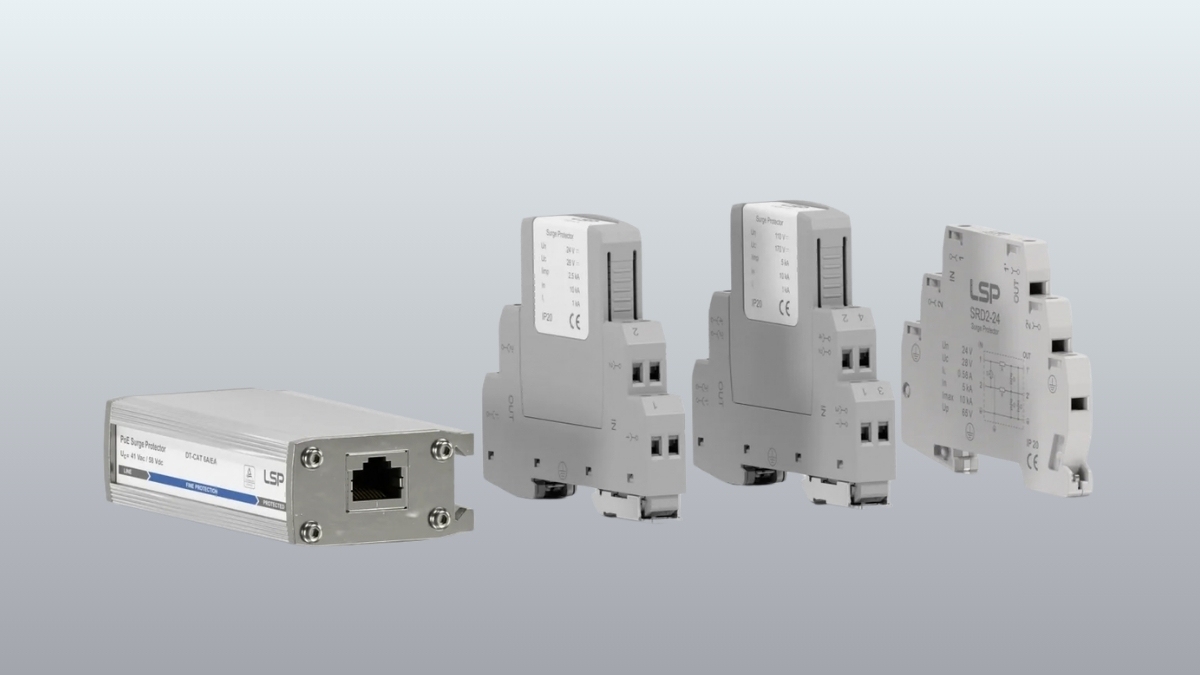

Để hệ thống hoạt động hiệu quả và bảo vệ thiết bị tối ưu, cần chú ý các điểm sau khi lắp đặt SPD:

• Chiều dài dây dẫn: Nên sử dụng dây nối ngắn nhất có thể, tối ưu nhất dưới 50cm hạn chế sụt áp.
• Tiết diện dây tiếp địa: Chọn dây PE đúng tiêu chuẩn, phổ biến từ 6mm2 đến 16mm2 tùy từng cấp bảo vệ.
• Thiết bị bảo vệ kèm theo: Cần lắp thêm MCB hoặc cầu chì phía trước để ngừa chập điện.
• Vị trí lắp đặt: Đặt SPD tại vị trí dễ quan sát để tiện theo dõi đèn báo trạng thái.

Hướng dẫn chọn SPD phù hợp cho từng nhu cầu

Chọn thiết bị bảo vệ không nên chỉ dựa vào giá mà cần phù hợp nhu cầu sử dụng. Mỗi công trình có những đặc điểm hệ thống điện và mức độ rủi ro sét khác nhau.

Nhà ở dân dụng

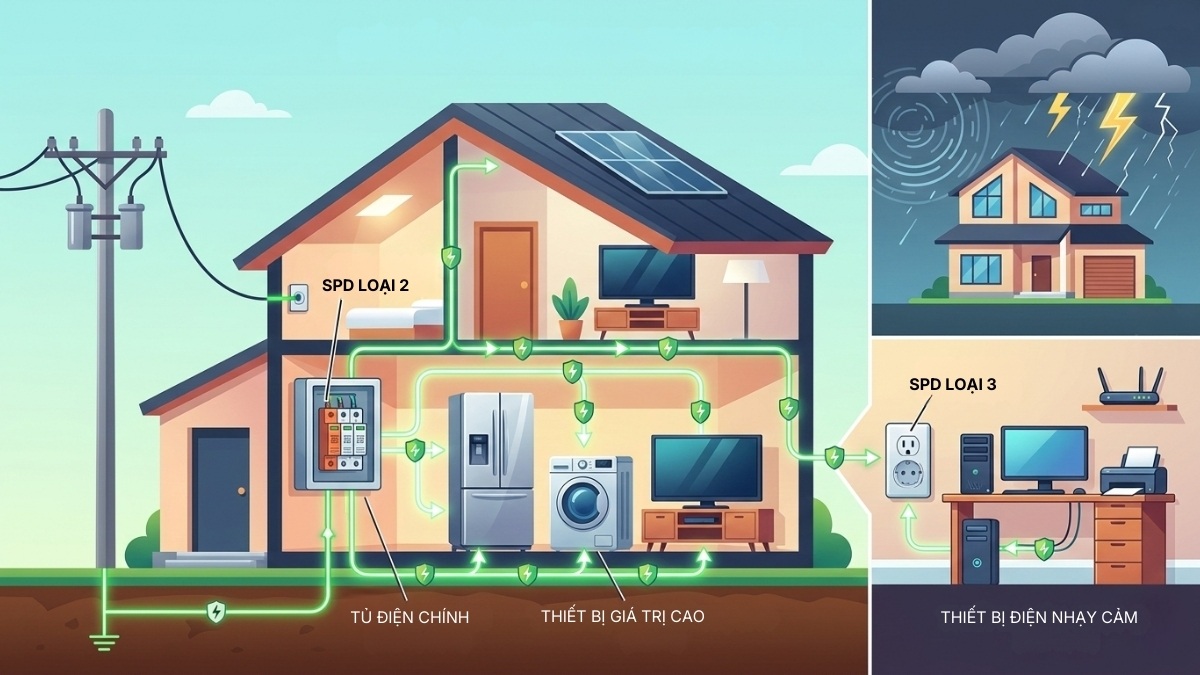

Với nhà ở dân dụng, mục tiêu chính là bảo vệ các thiết bị điện giá trị cao trong gia đình. Thông thường, lắp SPD Type 2 tại tủ điện chính đã đáp ứng tốt nhu cầu cơ bản. Nếu khu vực bạn ở thường xuyên có giông sét, nên bổ sung Type 3 cho các thiết bị điện nhạy cảm.

Nhà xưởng, công trình lớn

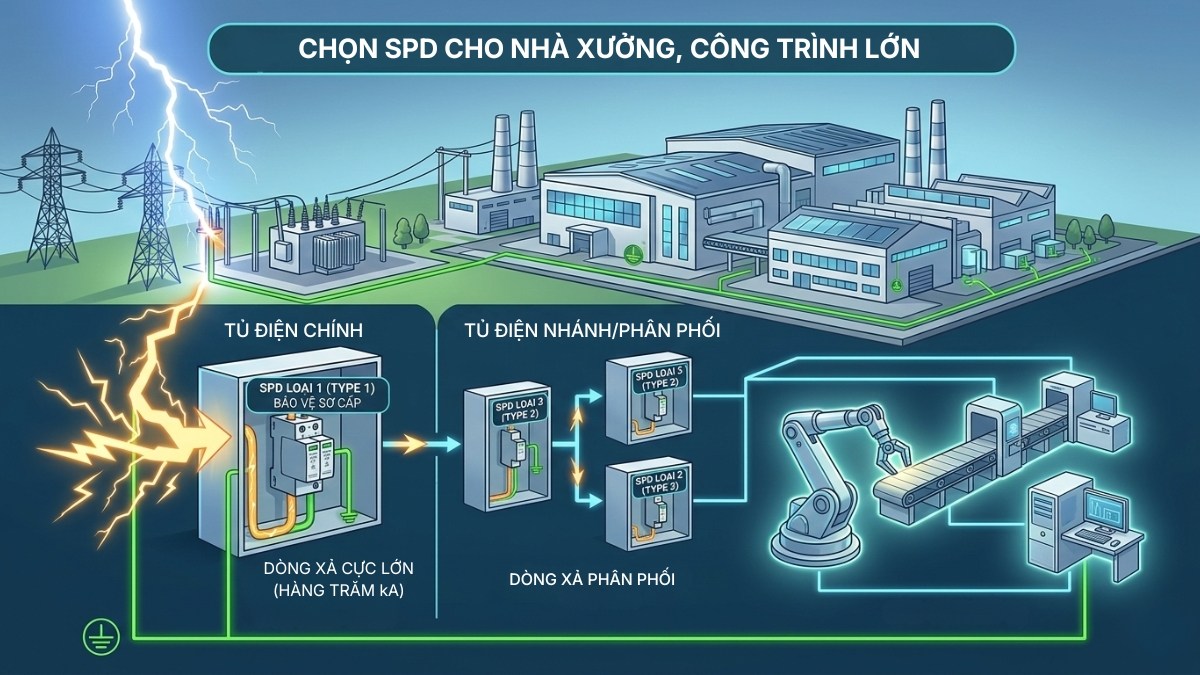

Với nhà xưởng và công trình quy mô lớn, cần triển khai hệ thống chống sét nhiều cấp, yêu cầu kỹ thuật cao. Thông thường phải kết hợp SPD Type 1 tại tủ điện tổng và SPD Type 2 tại các tủ nhánh. Toàn bộ hệ thống cần được tính toán để chịu được dòng xả cực lớn, có thể lên đến hàng trăm kA một cách an toàn.

Hệ thống điện năng lượng mặt trời

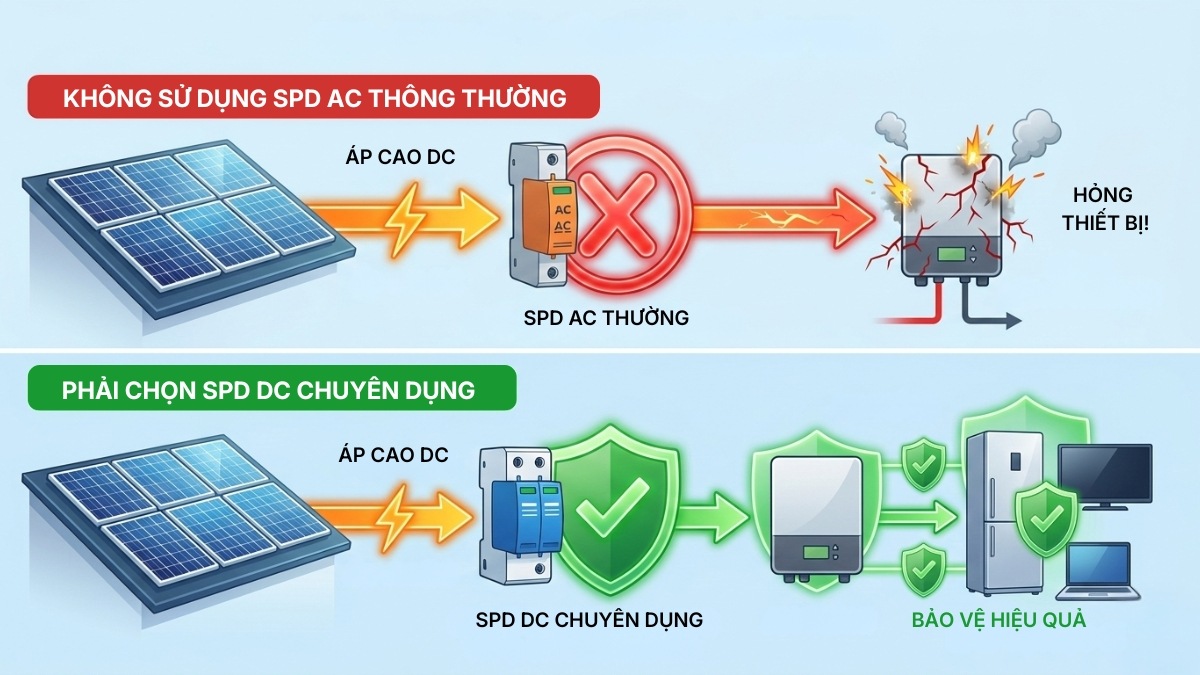

Hệ thống điện mặt trời vận hành với dòng điện một chiều (DC) và mức điện áp rất cao. Vì vậy, bạn không nên dùng SPD xoay chiều (AC) thông thường trong hệ thống này. Thay vào đó, hãy chọn SPD DC chuyên dụng với mức điện áp phù hợp như 600VDC hoặc 1000VDC tùy hệ thống.

Cách kiểm tra và bảo trì SPD định kỳ

Việc kiểm tra và bảo trì SPD định kỳ giúp hệ thống bảo vệ luôn trong trạng thái sẵn sàng bảo vệ. Phần lớn các thiết bị SPD hiện nay đều trang bị cửa sổ hiển thị màu để dễ quan sát. Sau đây là các bước kiểm tra:

• Bước 1: Quan sát màu của cửa sổ báo trạng thái trên thân thiết bị.

• Bước 2: Nếu cửa sổ đổi sang màu đỏ, cần thay thế vì SPD đã mất khả năng bảo vệ.
• Bước 3: Kiểm tra các điểm đấu nối để đảm bảo không bị cháy hoặc lỏng lẻo.

Hy vọng thông tin trên đã giúp bạn hiểu được hệ thống SPD là gì cũng như tầm quan trọng của nó trong mạng lưới điện hiện đại. Lắp đặt chống sét lan truyền không chỉ là bảo vệ tài sản mà còn bảo vệ sự an toàn cho chính gia đình của bạn.
