3 cách nhập tọa độ trong CAD nhanh & chính xác nhất

Tìm hiểu hướng dẫn cách nhập tọa độ trong CAD khác nhau, thực sự phù hợp cho thiết kế kỹ thuật. Trong lĩnh vực này, dùng AutoCAD nhập tọa độ chính xác giúp bạn kiểm soát vị trí điểm, đoạn thẳng và toàn bộ bản vẽ. Bài viết này sẽ giới thiệu tổng quan về phương pháp nhập, cách vẽ hệ tọa độ, nhập lệnh line trong CAD.

Tổng quan về hệ tọa độ trong CAD

Trong AutoCAD, việc xác định vị trí của các điểm trong không gian hai chiều (2D) và ba chiều (3D) được thực hiện thông qua hệ tọa độ. Hệ tọa độ giống như bản đồ định vị, giúp bạn vẽ chính xác từng chi tiết mà không cần phụ thuộc hoàn toàn vào chuột. Việc hiểu rõ cách hoạt động của các hệ tọa độ là nền tảng để vận dụng hiệu quả khi thiết kế.

Thông thường, có ba dạng hệ tọa độ được sử dụng: Hệ tọa độ tuyệt đối, hệ tọa độ tương đối và hệ tọa độ cực. Mỗi loại đều có cách thức vận hành riêng, được áp dụng tùy theo mục đích thiết kế cụ thể. Với dân vẽ kỹ thuật thì hiểu hệ tọa độ trong CAD hay cách nhập tọa độ trong CAD là kiến thức cơ bản.

Nhưng nếu bạn là newbie thì nên thực hành song song với tìm hiểu lý thuyết. Chỉ cần laptop hiệu năng “ổn” có cài đặt phần mềm AutoCAD là có thể thao tác ngay. Tham khảo một số máy tính phù hợp cho lĩnh vực vẽ kỹ thuật sau:

[Product_Listing categoryid="709" propertyid="" customlink="https://cellphones.com.vn/laptop/msi.html" title="Danh sách Laptop MSI đang được quan tâm nhiều tại CellphoneS"]

3 cách nhập tọa độ trong CAD cơ bản, dễ làm

Cách vẽ tọa độ trong CAD là nội dung quan trọng trong vẽ kỹ thuật. Việc lựa chọn cách nhập tọa độ sẽ quyết định tốc độ và độ chính xác.

Nhập tọa độ tuyệt đối

Đây là phương pháp dễ hiểu nhất và phù hợp khi bạn cần đặt chính xác một điểm tại vị trí xác định sẵn. Trước khi làm quen với các cách nhập nâng cao, bạn nên nắm chắc phương pháp này:

1. Chọn lệnh vẽ:

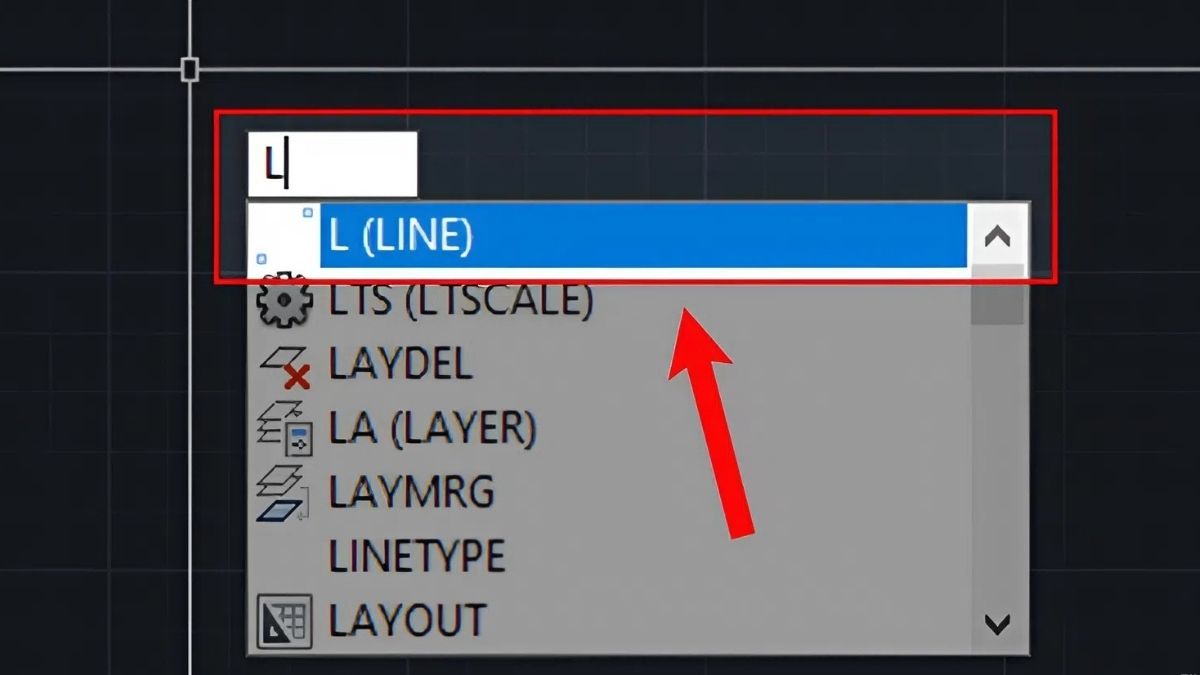

Gõ lệnh Line hoặc công cụ khác cần vẽ. Nhấn Enter để bắt đầu lệnh.

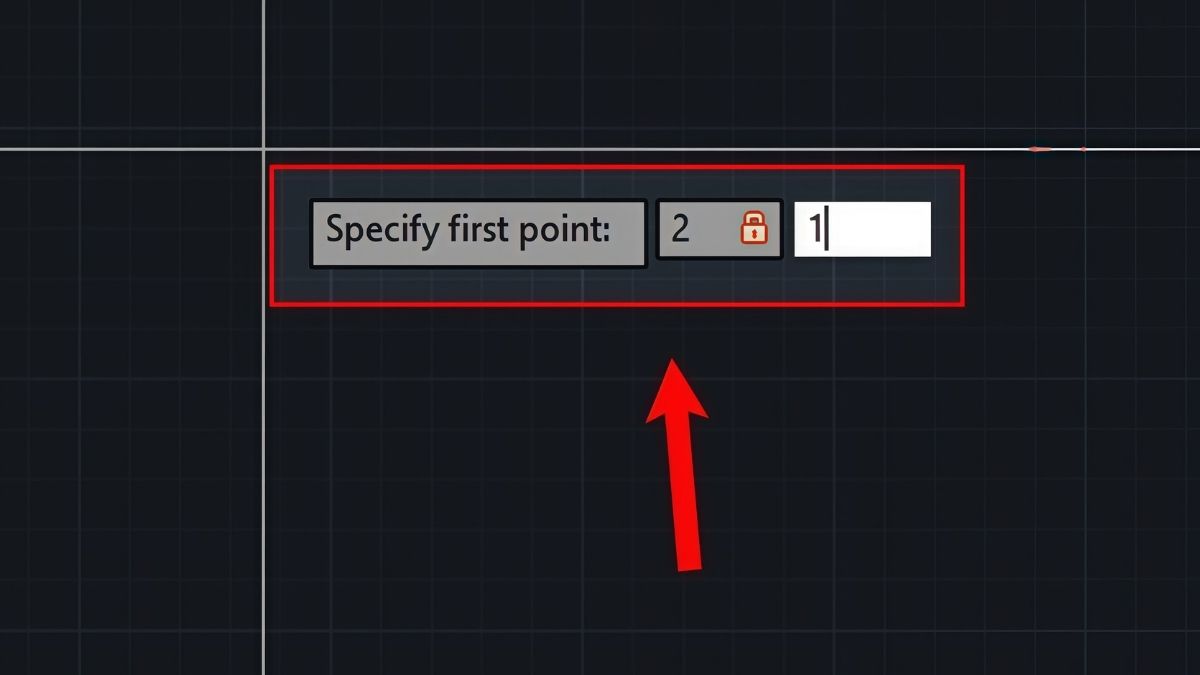

2. Nhập tọa độ điểm đầu:

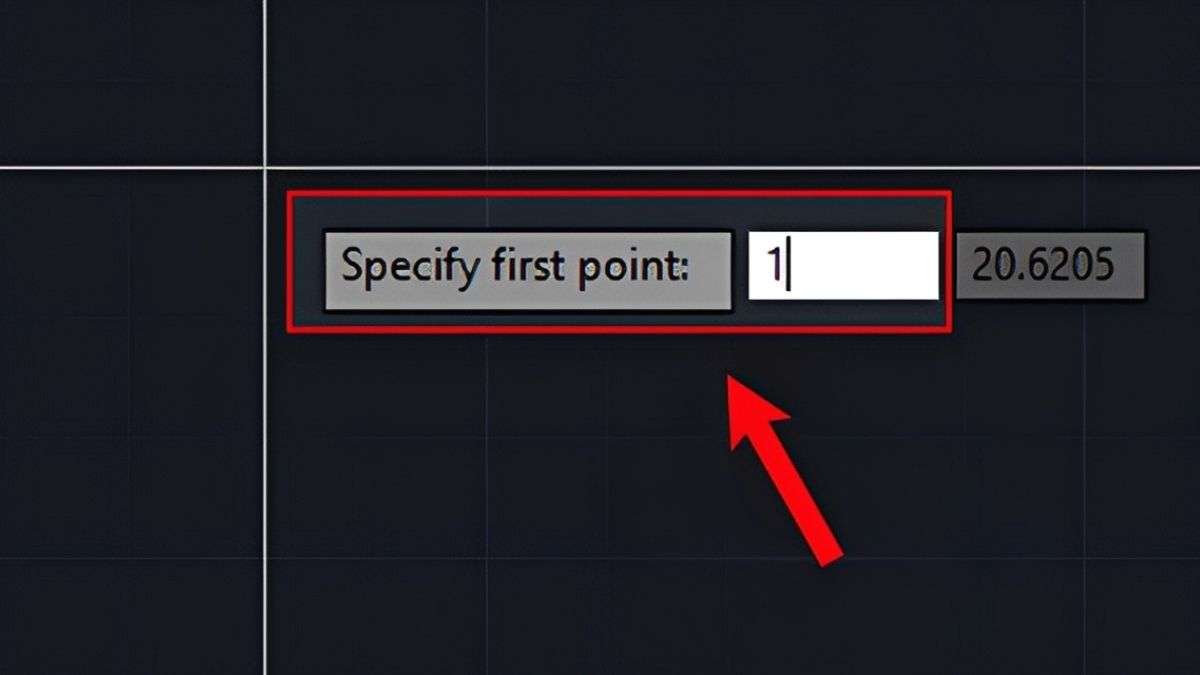

Gõ tọa độ theo dạng X,Y. Ví dụ: Nhập 50 để đặt điểm ở vị trí cách gốc 50 đơn vị theo trục X. Làm tương tự với trục Y.

3. Nhập tọa độ điểm tiếp theo:

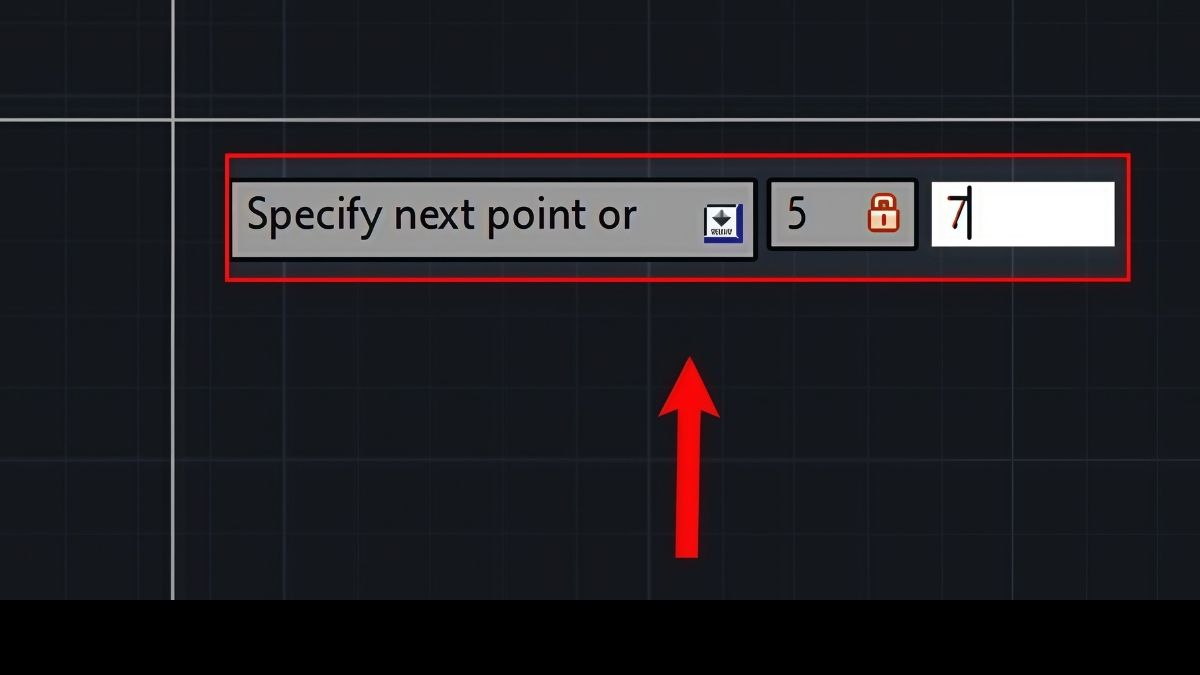

Tiếp tục nhập tọa độ các điểm khác, tất cả đều dựa vào gốc (0,0) để định vị.

Nhập tọa độ tương đối

Nếu tọa độ tuyệt đối lấy gốc (0,0) làm điểm tham chiếu, thì tọa độ tương đối lại dựa vào điểm vừa nhập trước đó. Điều này đặc biệt hữu ích khi bạn cần vẽ liên tiếp nhiều đoạn thẳng có quan hệ gần nhau.

1. Chọn lệnh vẽ:

Gõ Line và nhấn Enter.

2. Nhập tọa độ điểm đầu tiên:

Nhập tọa độ theo dạng X,Y để đặt điểm xuất phát.

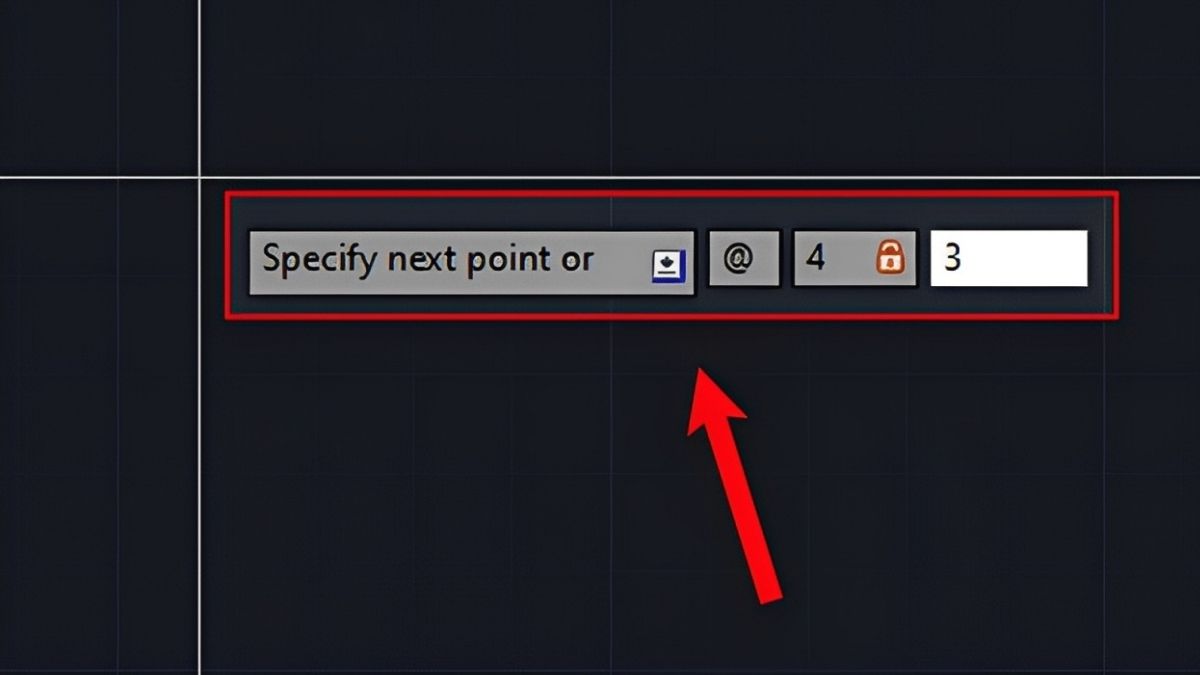

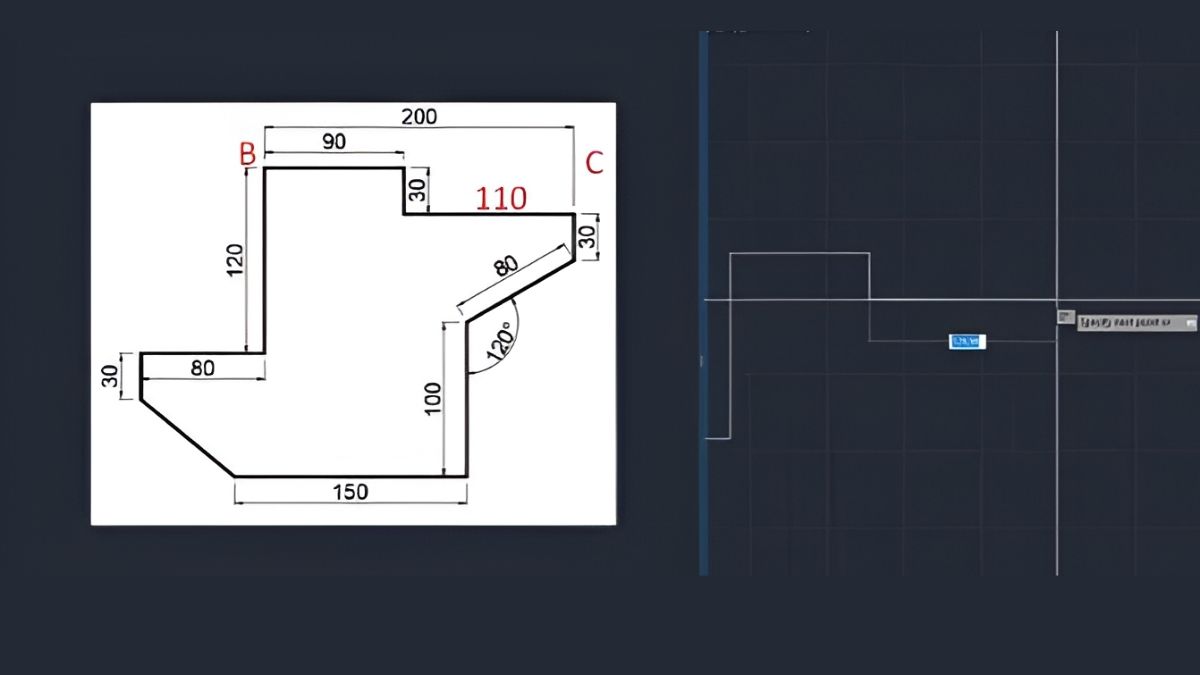

3. Nhập tọa độ tương đối:

Sử dụng ký hiệu @X,Y.

Nhập tọa độ cực

Trong nhiều bản vẽ, bạn không chỉ cần xác định vị trí theo trục X và Y mà còn phải vẽ theo góc. Tọa độ cực sẽ giải quyết tình huống này bằng cách nhập khoảng cách và góc.

1. Chọn lệnh vẽ:

Gõ Line và nhấn Enter:

2. Xác định điểm đầu tiên:

Nhập tọa độ hoặc chọn bằng chuột để đặt điểm gốc.

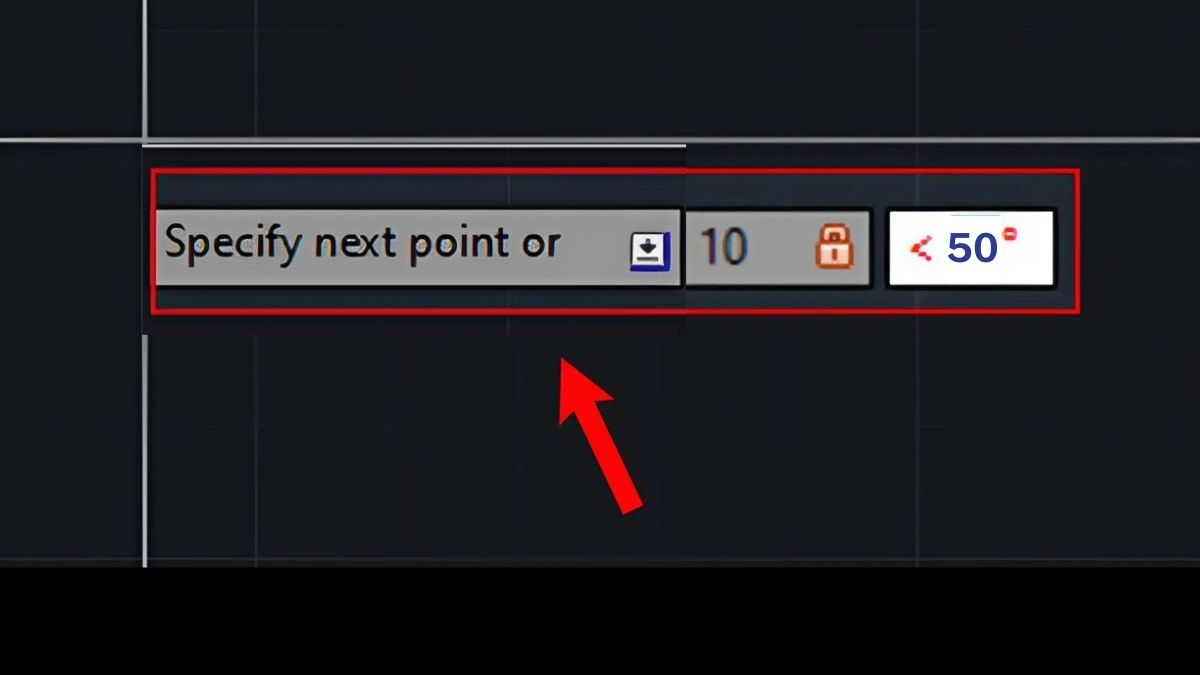

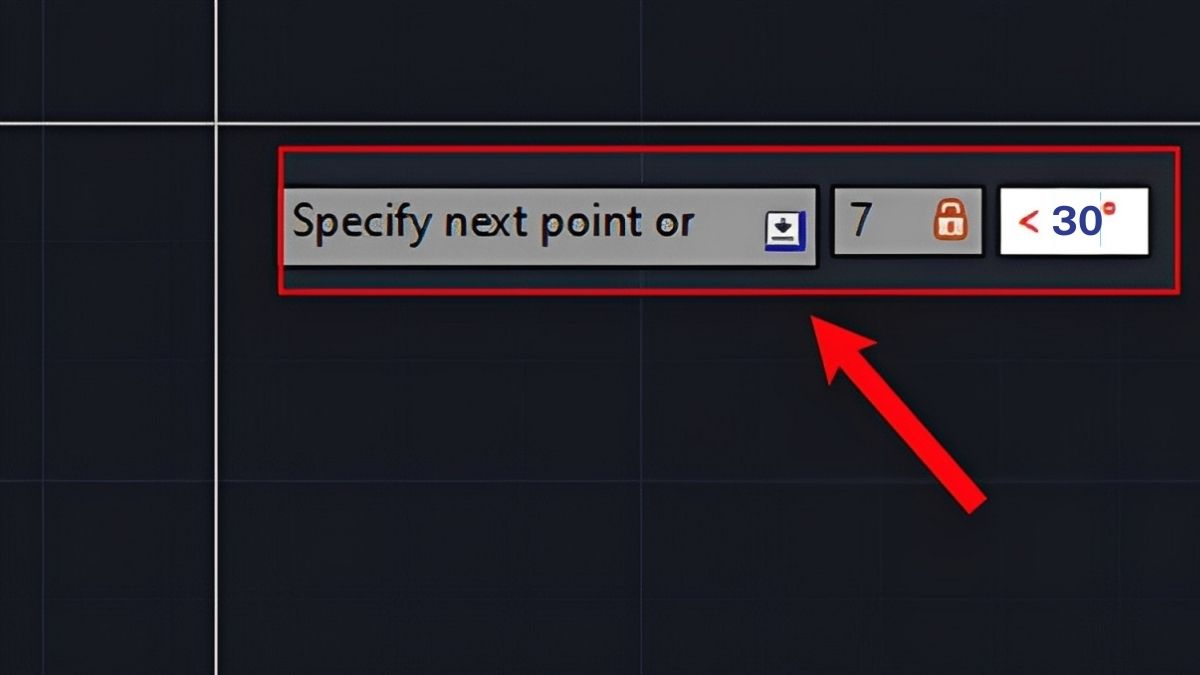

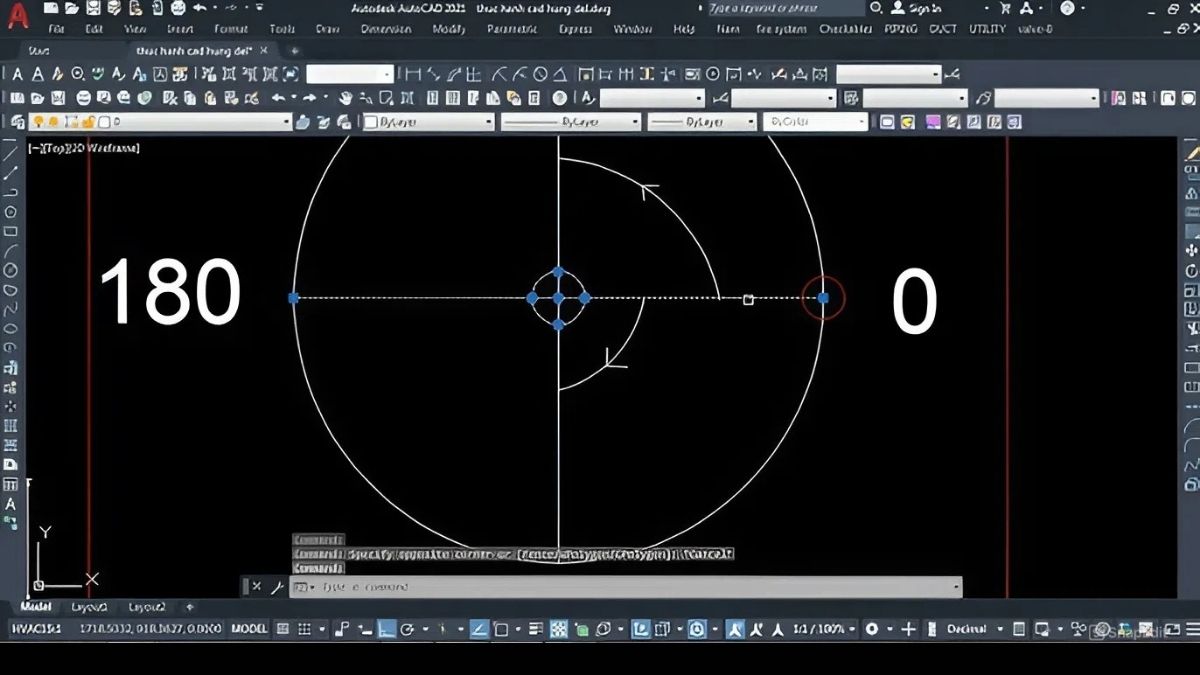

3. Nhập tọa độ cực:

Gõ theo cú pháp @khoảng cách<góc.

Mẹo hữu ích khi làm việc với tọa độ trong AutoCAD

Bên cạnh việc tìm hiểu hướng dẫn nhập tọa độ AutoCAD, bạn có thể áp dụng một số mẹo sau. Các mẹo này giúp bạn dễ quan sát hệ tọa độ trong CAD, giảm sai sót và thuận tiện khi chuyển đổi giữa các chế độ vẽ khác nhau.

Tùy chỉnh định dạng điểm để dễ quan sát

Trong AutoCAD, điểm mặc định thường hiển thị khá nhỏ, khiến việc quan sát và kiểm soát trở nên khó khăn khi bản vẽ có nhiều chi tiết chồng chéo. Để khắc phục, bạn có thể dùng lệnh DDPTYPE nhằm thay đổi kiểu hiển thị của điểm.

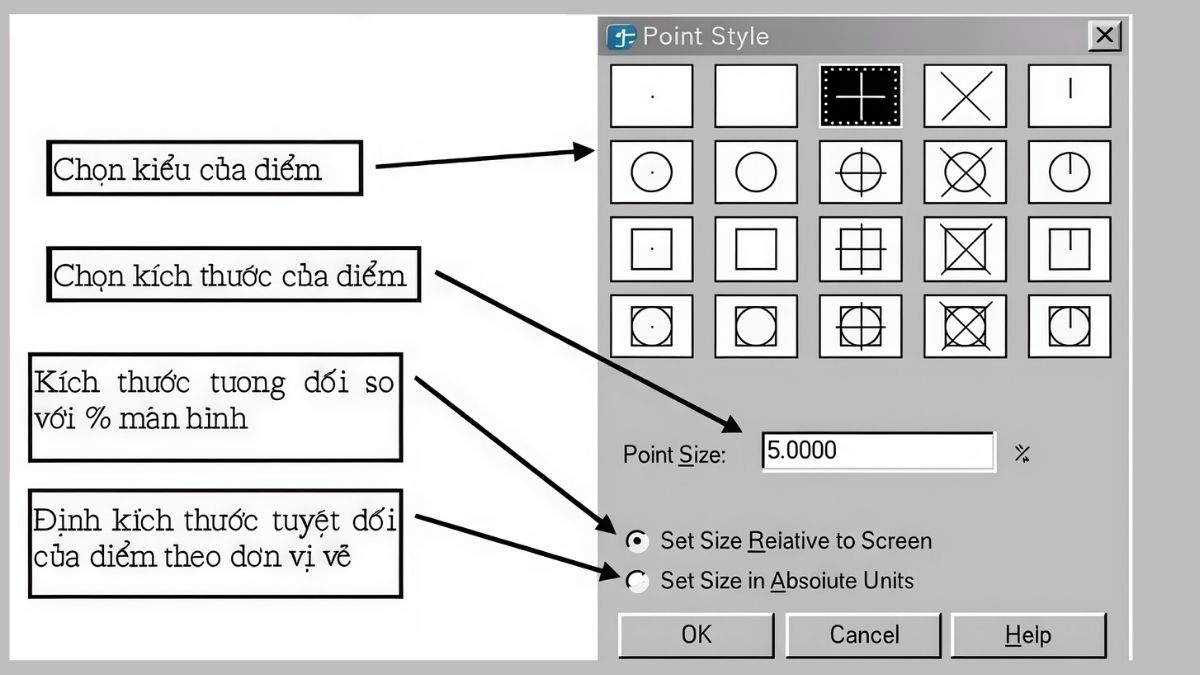

Sau khi nhập lệnh, hộp thoại Point Style sẽ hiện lên, cho phép bạn lựa chọn nhiều dạng ký hiệu khác nhau như dấu cộng, vòng tròn hay hình vuông, tùy vào sở thích và nhu cầu quan sát. Bên cạnh đó, bạn còn có thể điều chỉnh kích thước điểm theo tỷ lệ phần trăm so với màn hình hoặc cố định bằng đơn vị cụ thể.

Chuyển đổi giữa không gian 2D và 3D

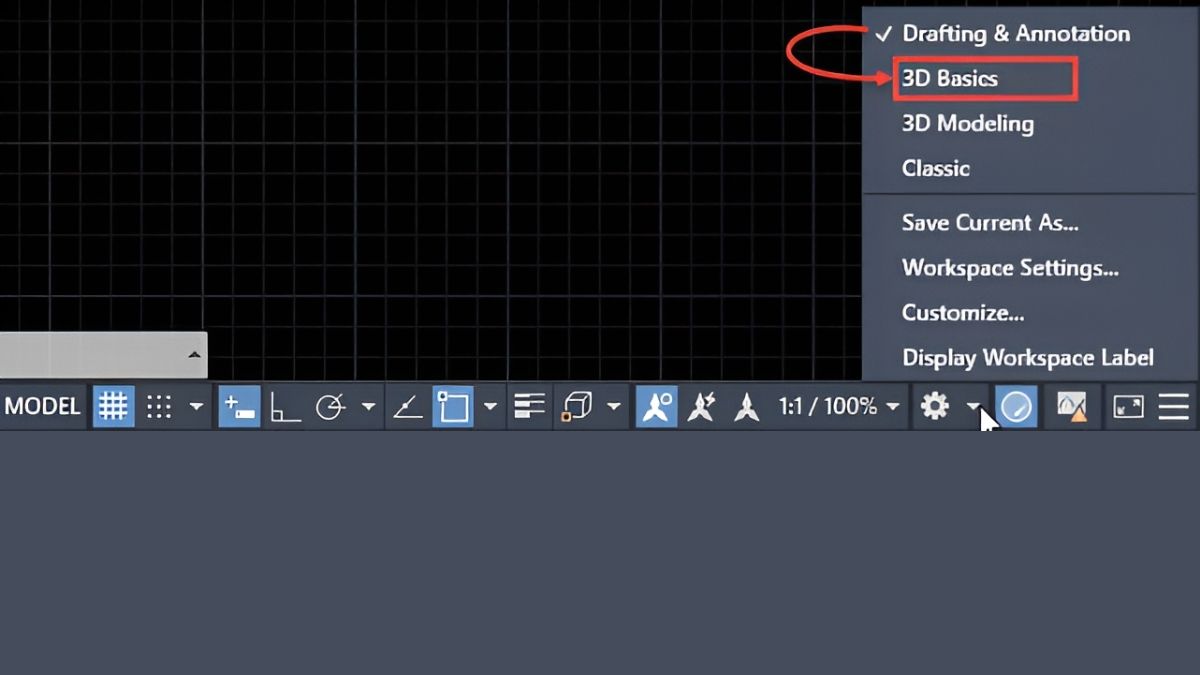

Trong nhiều dự án phức tạp, việc phải linh hoạt làm việc giữa 2D và 3D là điều thường gặp. Để thực hiện, bạn có thể thay đổi chế độ hiển thị trong tab View, chuyển từ 2D Wireframe sang 3D Modeling tùy nhu cầu.

Ngoài ra, lệnh VPOINT giúp xoay góc nhìn, từ đó quan sát rõ ràng hơn vị trí các đối tượng trong không gian 3D. Khi kết hợp linh hoạt các công cụ này, bạn sẽ dễ dàng điều chỉnh hệ tọa độ, nhập dữ liệu chính xác và đảm bảo mô hình được hiển thị trực quan nhất.

Một số lưu ý khi nhập tọa độ trong AutoCAD

Ngoài việc sử dụng thành thạo các phương pháp nhập hệ tọa độ trong CAD, bạn nên chú ý một số nguyên tắc cơ bản để tránh sai sót. Những lưu ý này giúp bản vẽ đạt độ chính xác cao hơn và tiết kiệm thời gian chỉnh sửa.

• Luôn xác định rõ bạn đang dùng hệ tọa độ tuyệt đối, tương đối hay cực.
• Khi vẽ các chi tiết gần nhau, ưu tiên dùng tọa độ tương đối để thao tác nhanh.
• Trong không gian 3D, nên thường xuyên kiểm tra lại UCS để đảm bảo nhập đúng mặt phẳng.
• Kết hợp chuột và bàn phím để vừa nhanh vừa chính xác.

Qua bài viết, chúng ta đã tìm hiểu chi tiết hướng dẫn cách nhập tọa độ trong CAD gồm tuyệt đối, tương đối và cực. Ưu điểm và tính hữu ích của mỗi phương pháp phù hợp trong các tình huống sử dụng riêng biệt. Ngoài ra, các mẹo trong cách vẽ hệ tọa độ, nhập lệnh line trong CAD sẽ giúp bạn thao tác linh hoạt hơn.
