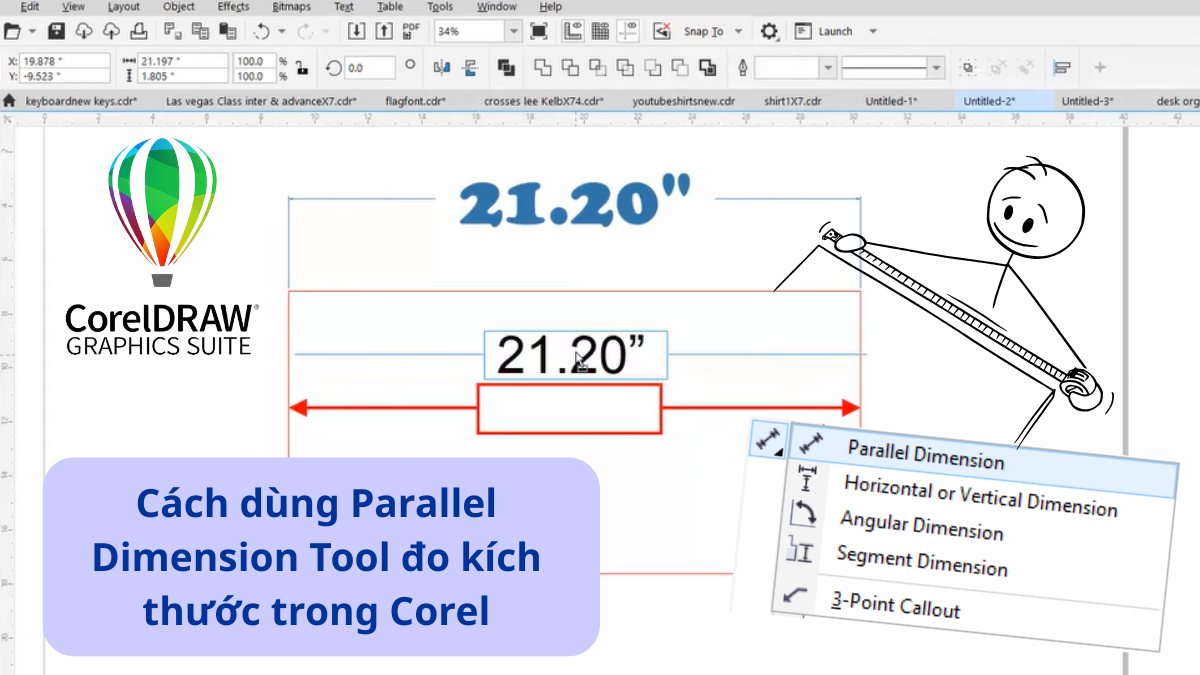

Cách dùng Parallel Dimension Tool đo kích thước trong Corel

Trong quá trình thiết kế kỹ thuật, việc sử dụng công cụ đo kích thước trong Corel là bước không thể thiếu để đảm bảo độ chính xác tuyệt đối. Công cụ Parallel Dimension Tool chính là trợ thủ đắc lực giúp người dùng thao tác nhanh chóng và hiệu quả. Với sự hỗ trợ từ tính năng này, cách đo kích thước khoảng cách trong CorelDraw không chỉ trở nên trực quan mà còn nâng cao tính chuyên nghiệp trong từng bản vẽ.

Hướng dẫn dùng Parallel Dimension Tool đo kích thước trong Corel

Để đo khoảng cách trong Corel hiệu quả hơn, bạn có thể tận dụng các tính năng chuyên biệt của công cụ Parallel Dimension. Mỗi tùy chọn dưới đây sẽ phù hợp với từng nhu cầu đo khác nhau trong thiết kế.

Tính năng Parallel Dimension

Công cụ Parallel Dimension là lựa chọn linh hoạt khi bạn cần thể hiện số đo một cách chính xác và trực quan. Đây là một trong những cách đo kích thước trong CorelDRAW được nhiều người thiết kế kỹ thuật tin dùng.

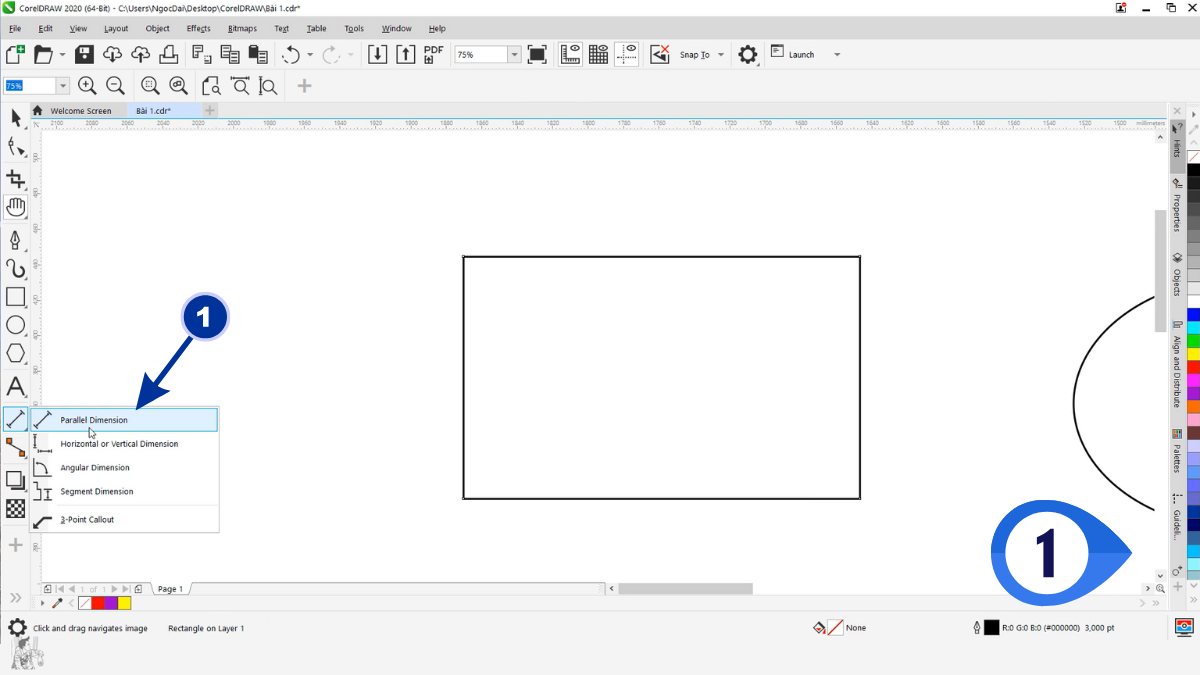

1. Chọn công cụ Parallel Dimension Tool:

• Vào thanh công cụ, chọn biểu tượng Parallel Dimension.

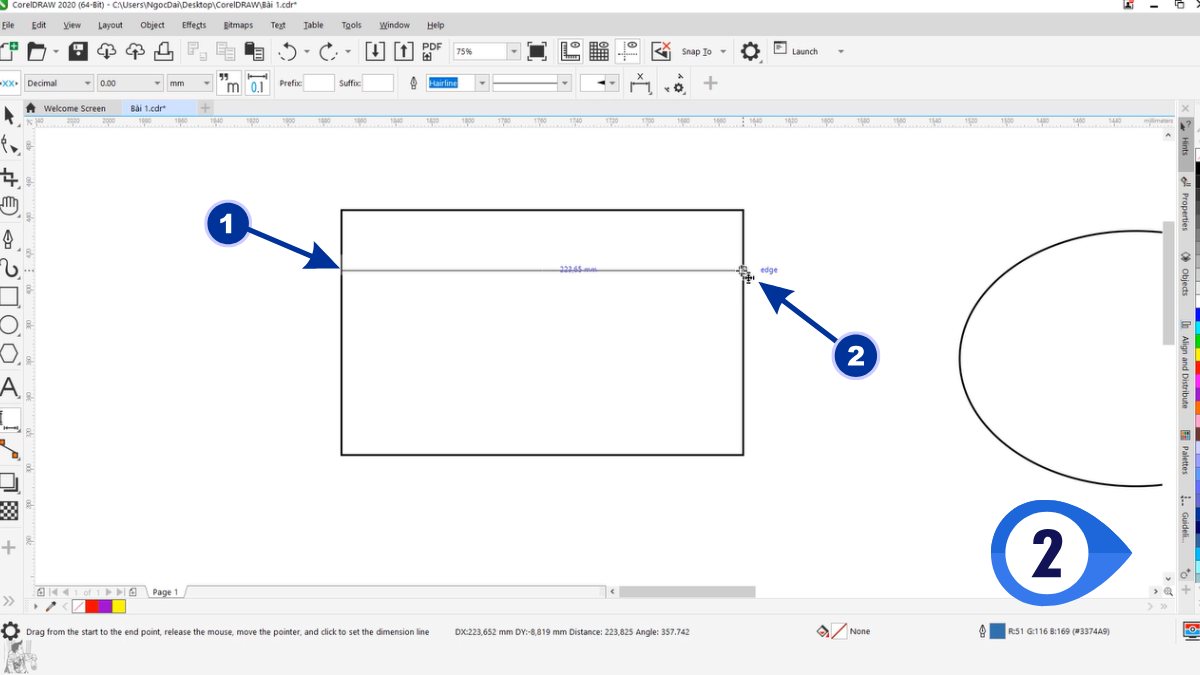

2. Vẽ đường đo kích thước:

• Click vào điểm đầu và điểm cuối cần đo trên đối tượng.
• Kéo chuột để tạo đường kích thước song song với cạnh đo.

3. Tùy chỉnh thông số hiển thị:

• Thay đổi đơn vị, định dạng số, kiểu chữ và màu sắc trong thanh thuộc tính nếu cần.
• Di chuyển hoặc căn chỉnh lại đường đo cho phù hợp bố cục.

Làm việc với phần mềm đồ họa yêu cầu thiết bị đủ mạnh để xử lý mượt các thao tác phức tạp. Laptop Acer là lựa chọn đáng cân nhắc và hiện đang có mặt tại CellphoneS.

[Product_Listing categoryid="729" propertyid="" customlink="https://cellphones.com.vn/laptop/acer.html" title="Danh sách Laptop Acer đang được quan tâm nhiều tại CellphoneS"]

Tính năng Horizontal / Vertical Dimension

Trong các bản vẽ kỹ thuật, việc đo riêng chiều ngang và chiều dọc giúp kiểm soát chính xác từng cạnh đối tượng. Đây là cách đo kích thước trong CorelDRAW hiệu quả, đặc biệt khi bạn cần thể hiện kích thước theo phương vuông góc.

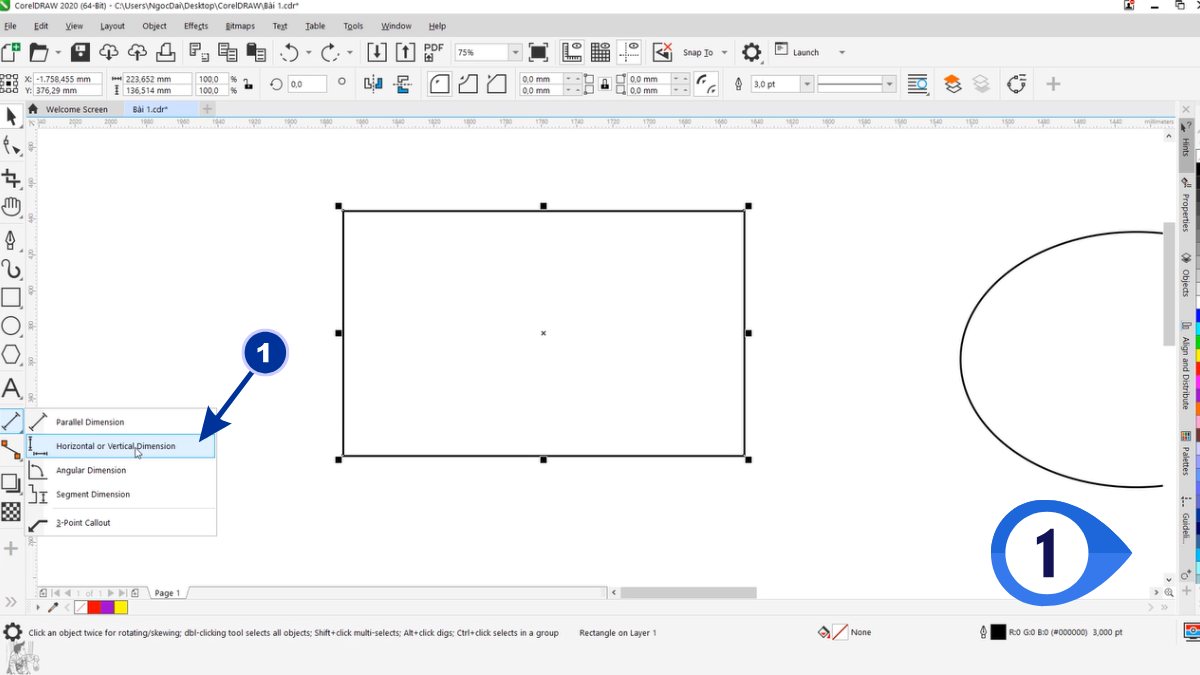

1. Chọn công cụ Horizontal hoặc Vertical Dimension:

• Trên thanh công cụ, chọn biểu tượng Horizontal Dimension (đo ngang) hoặc Vertical Dimension (đo dọc).

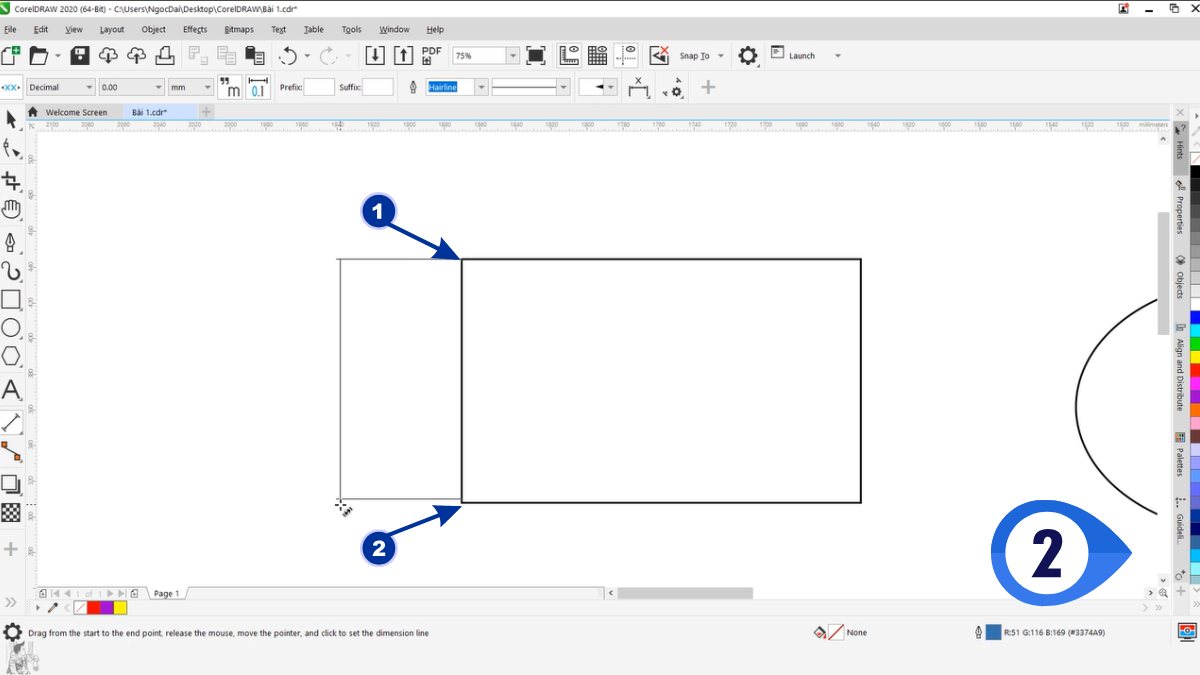

2. Chọn chính xác hai vị trí làm cơ sở đo lường:

• Click chọn điểm đầu và điểm cuối trên đối tượng theo đúng hướng mong muốn.
• Công cụ sẽ tự động hiển thị kích thước theo phương chọn.

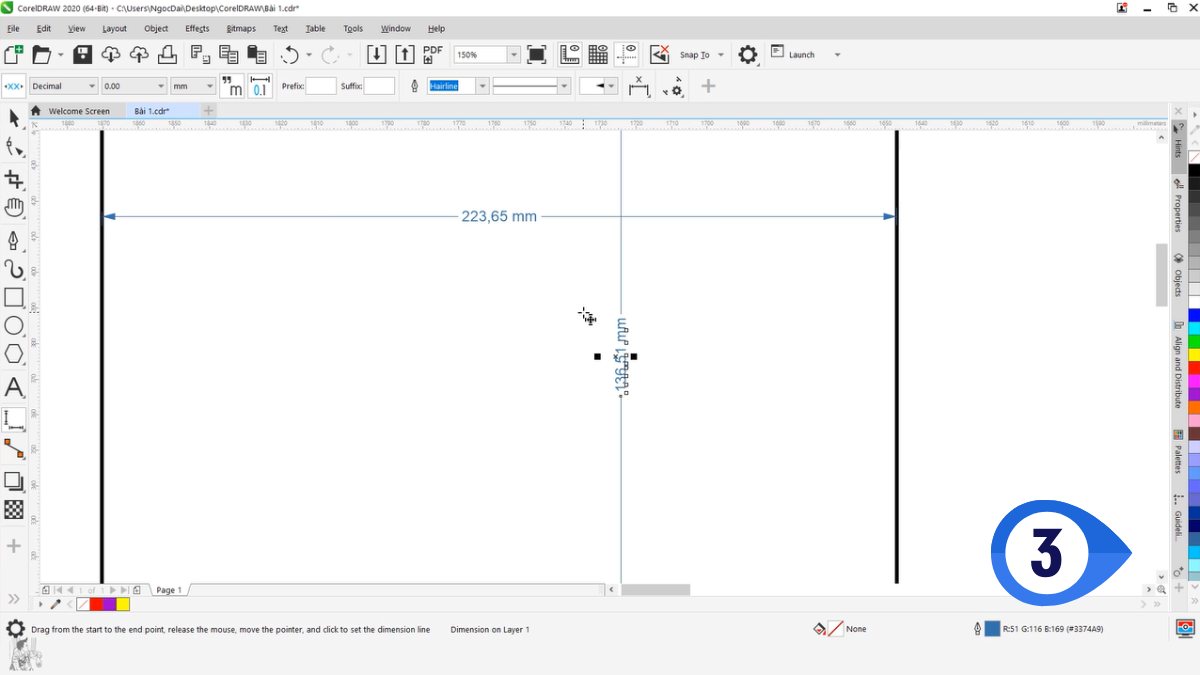

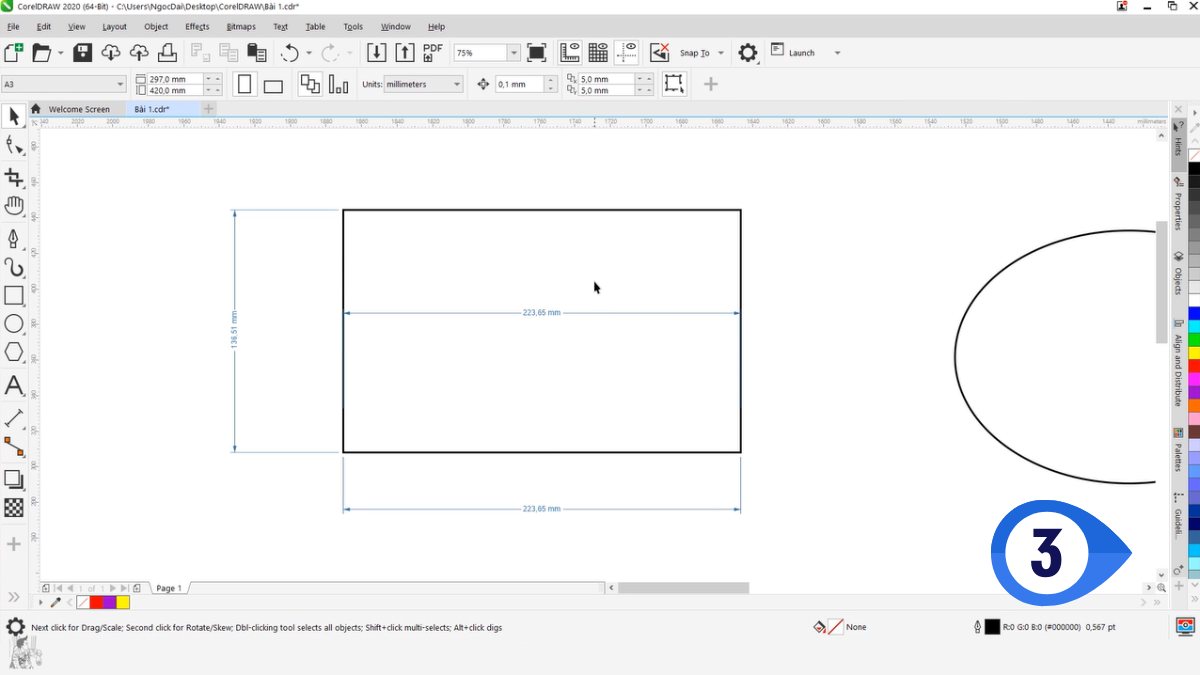

3. Căn chỉnh hiển thị kết quả:

• Di chuyển đường đo nếu cần để bố cục gọn gàng.
• Tùy chỉnh font, kích thước số đo hoặc đơn vị ngay trên thanh thuộc tính.

Tính năng Angular Dimension

Khi cần đo chính xác góc giữa hai cạnh, Angular Dimension là công cụ lý tưởng hỗ trợ trực tiếp cho việc đo khoảng cách trong Corel theo phương pháp góc. Tính năng này mang lại giá trị nổi bật trong các bản thiết kế kỹ thuật và bản vẽ công trình kiến trúc.

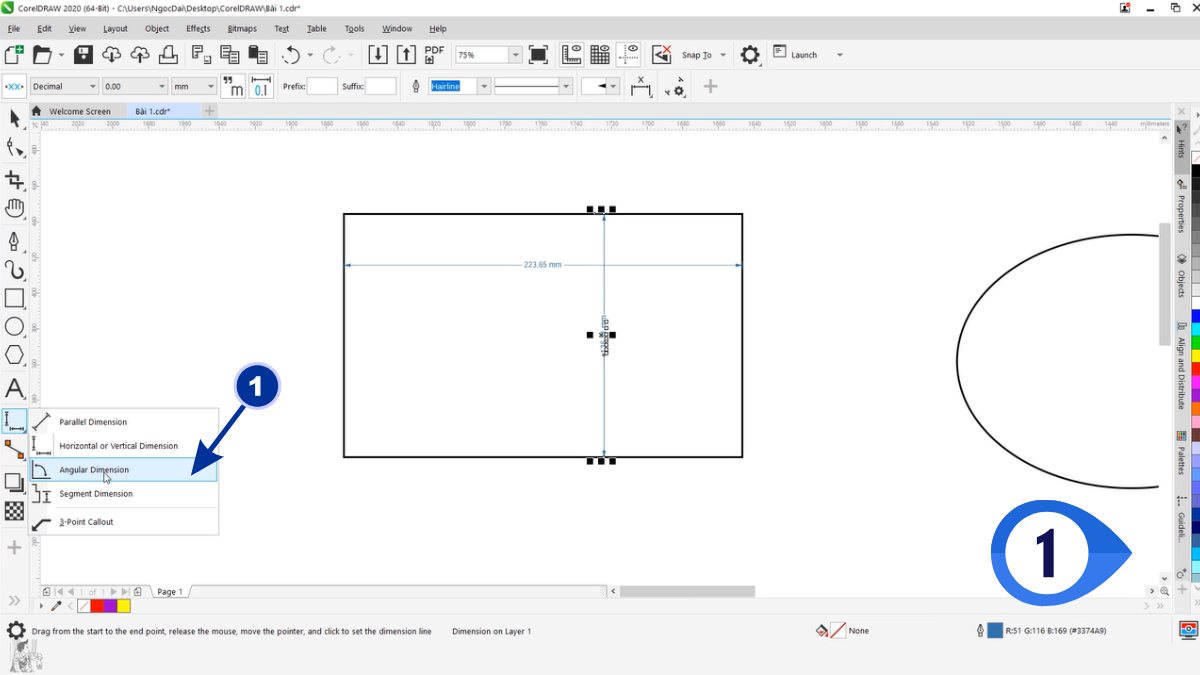

1. Chọn công cụ Angular Dimension:

• Trên thanh công cụ, nhấp vào biểu tượng đo góc hoặc chọn từ nhóm Dimension Tool.

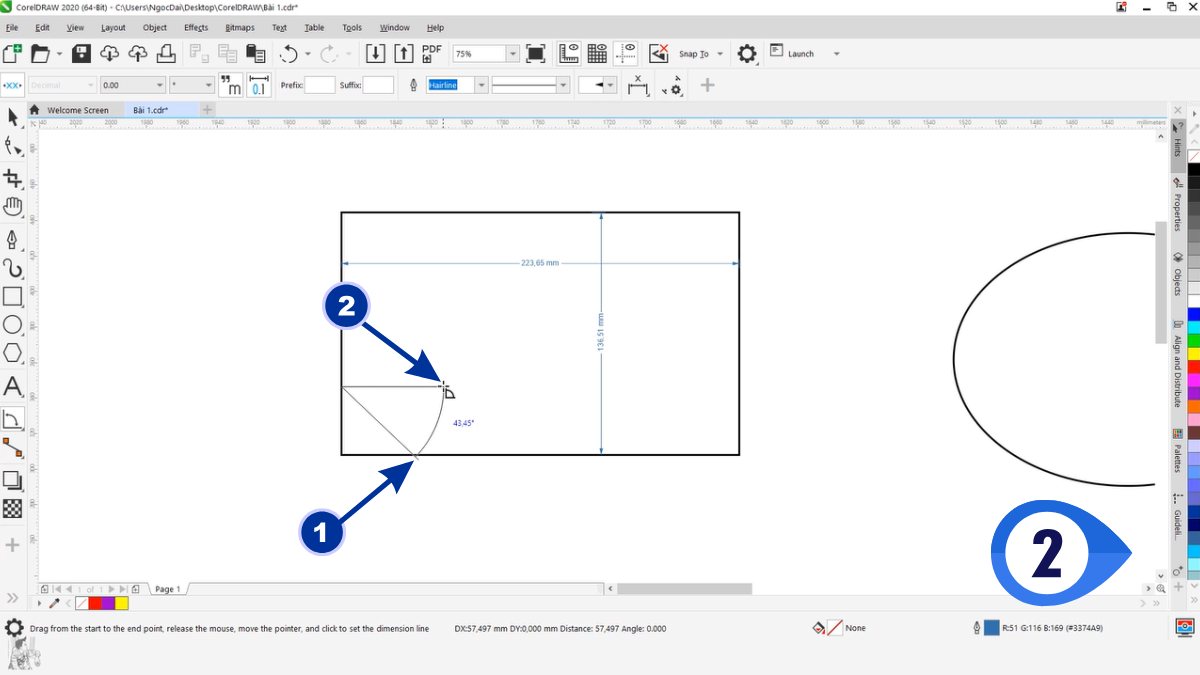

2. Xác định ba điểm đo góc:

• Click điểm giao nhau trước, sau đó chọn hai điểm trên mỗi cạnh tạo thành góc cần đo.

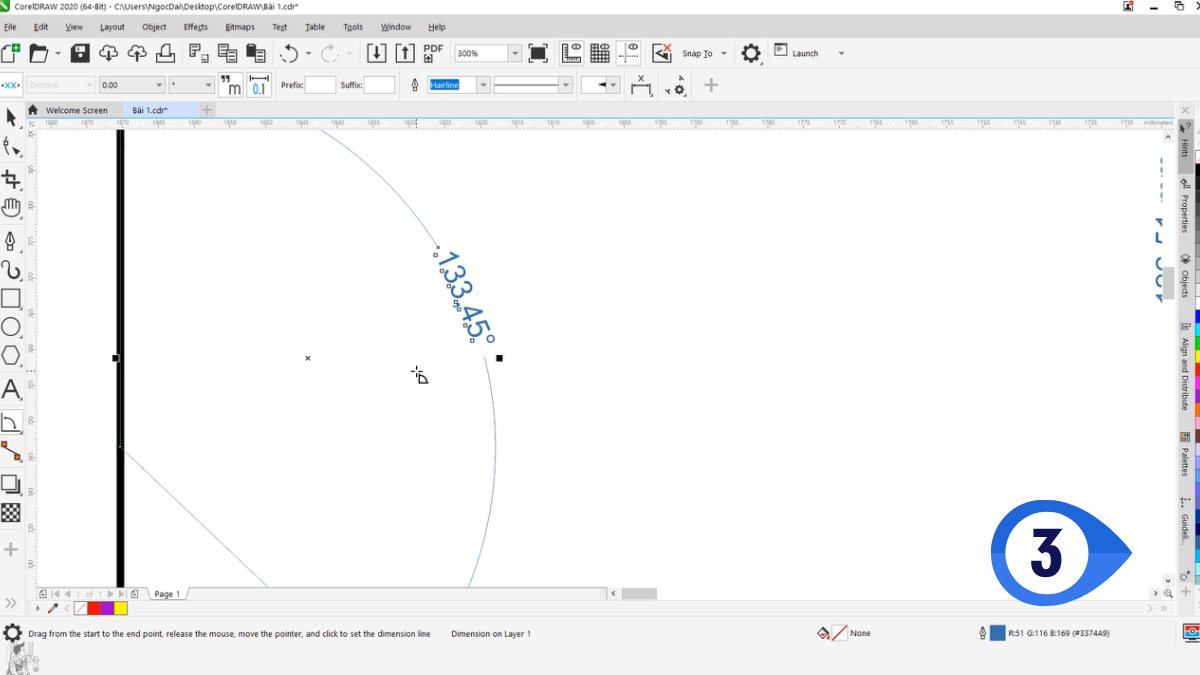

3. Hiển thị kết quả đo:

• Góc sẽ được hiển thị kèm cung tròn và số đo chính xác.
• Có thể tùy chỉnh vị trí và định dạng số trong thanh thuộc tính.

Tính năng Segment Dimension

Khi làm việc với các hình đa giác hoặc đối tượng có nhiều cạnh nối tiếp, Segment Dimension là lựa chọn tối ưu để đo khoảng cách trong Corel theo từng đoạn riêng biệt. Tính năng này giúp bạn kiểm soát kích thước từng cạnh mà không cần tách hình.

1. Chọn công cụ Segment Dimension:

• Vào nhóm Dimension Tool và chọn biểu tượng Segment.

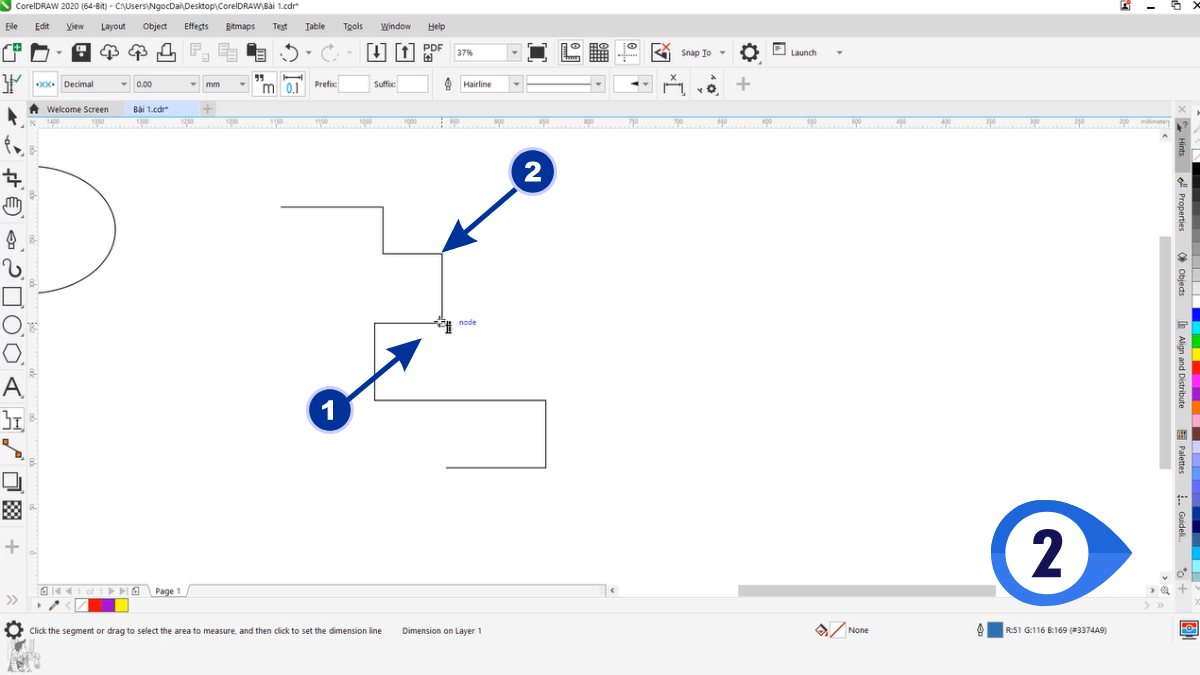

2. Chọn đoạn cần đo:

• Click lần lượt hai điểm đầu và cuối của từng cạnh trong hình.

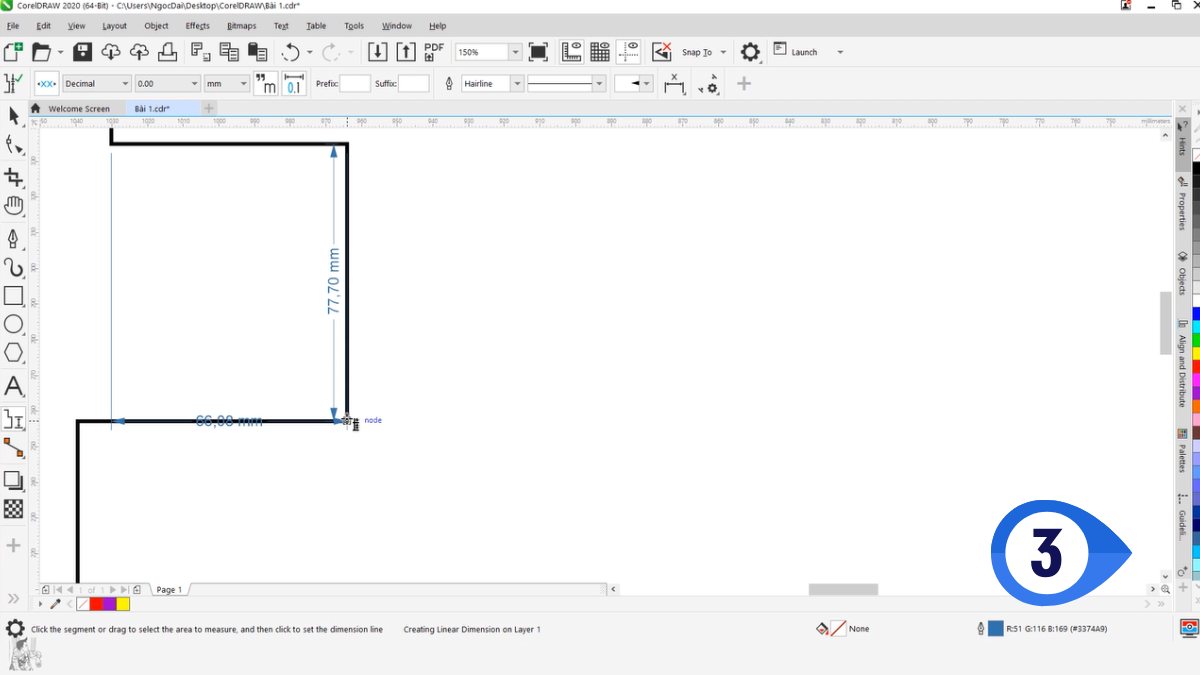

3. Hiển thị thông số từng đoạn:

• Mỗi kích thước sẽ được hiển thị riêng biệt.
• Có thể di chuyển, chỉnh sửa số đo và kiểu hiển thị tùy ý.

Tính năng 3-Point Callout

3-Point Callout cho phép bạn thêm chú thích linh hoạt vào bản vẽ mà không che khuất đối tượng chính. Và là công cụ không thể thiếu trong các thiết kế kỹ thuật hoặc bản vẽ cần ghi rõ thông tin chi tiết.

1. Chọn công cụ 3-Point Callout:

• Trên thanh công cụ, nhấp vào biểu tượng 3‑Point Callout trong nhóm ghi chú (Callouts).

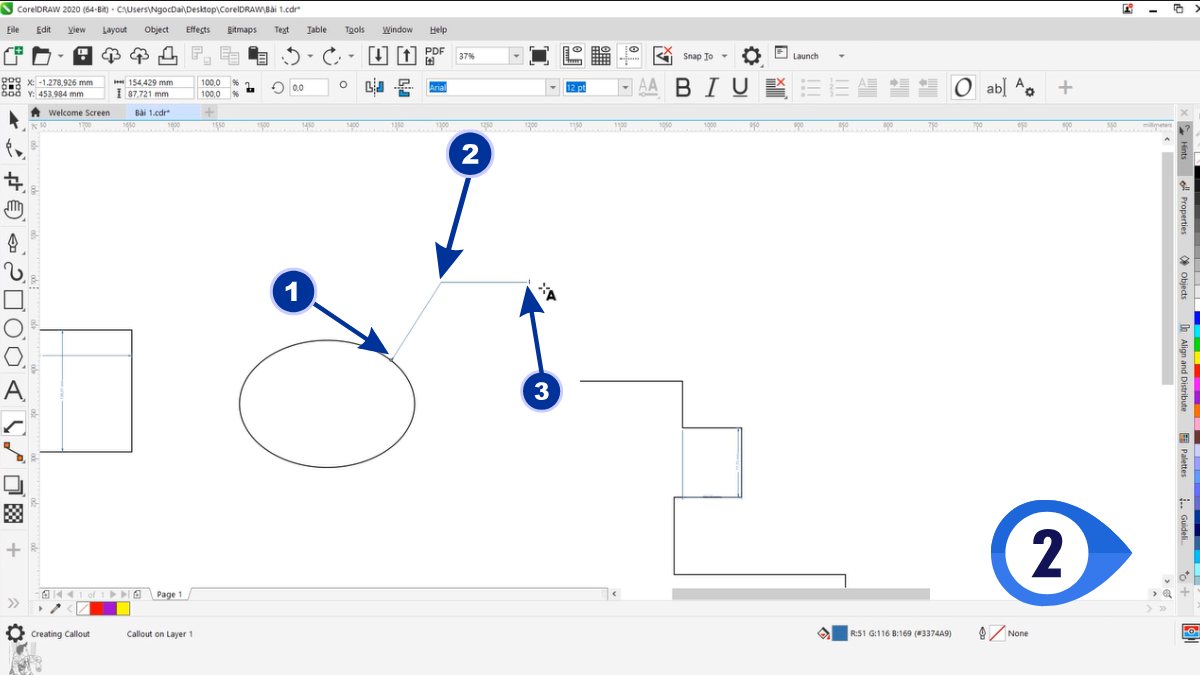

2. Xác định ba điểm chú thích:

• Click vào điểm bắt đầu (nơi mũi tên hướng đến).
• Chọn điểm gập góc để định hướng đường dẫn.
• Click điểm thứ ba để đặt hộp văn bản.

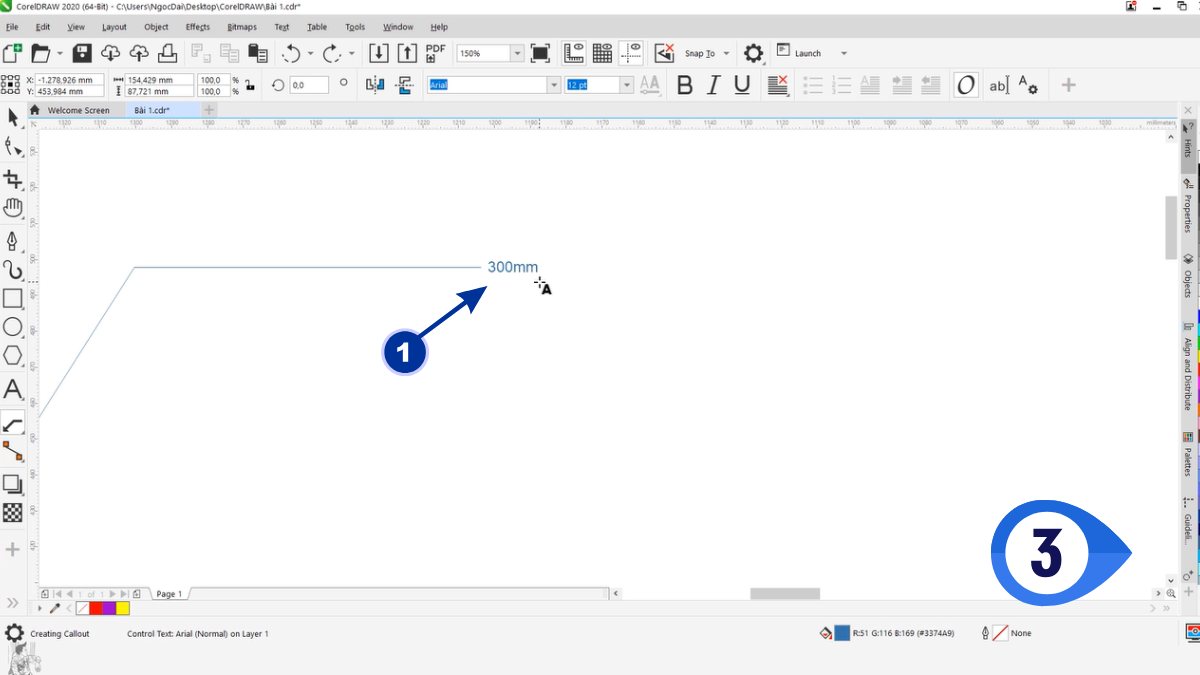

3. Soạn nội dung và điều chỉnh hiển thị:

• Gõ văn bản cần chú thích ngay trong hộp vừa tạo.

Cách tùy chỉnh đơn vị đo trong CorelDRAW

Việc điều chỉnh đơn vị đo lường là bước đầu tiên giúp bạn thao tác chính xác hơn khi sử dụng công cụ đo kích thước trong Corel. Tùy chỉnh đúng đơn vị sẽ giúp đảm bảo tính thống nhất và dễ dàng kiểm soát kích thước trong toàn bộ bản thiết kế.

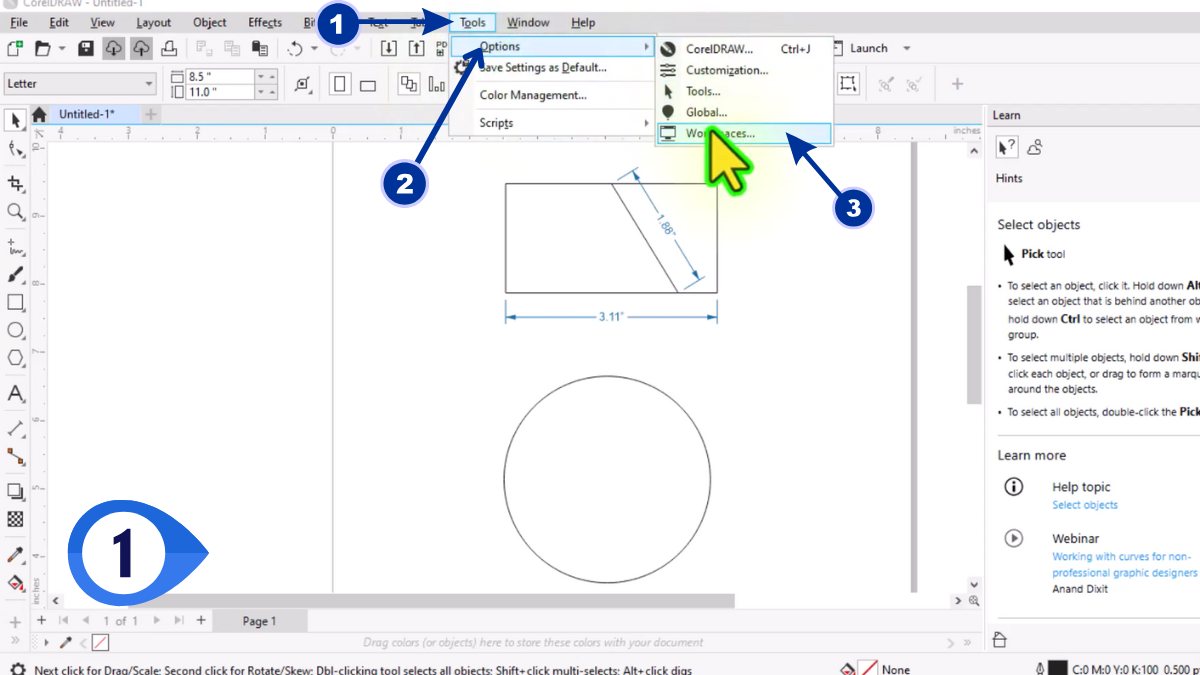

1. Mở hộp thoại Options:

• Nhấn Ctrl + J hoặc vào menu Tools > Options > Workspace.
• Giao diện tùy chỉnh CorelDRAW sẽ hiện ra.

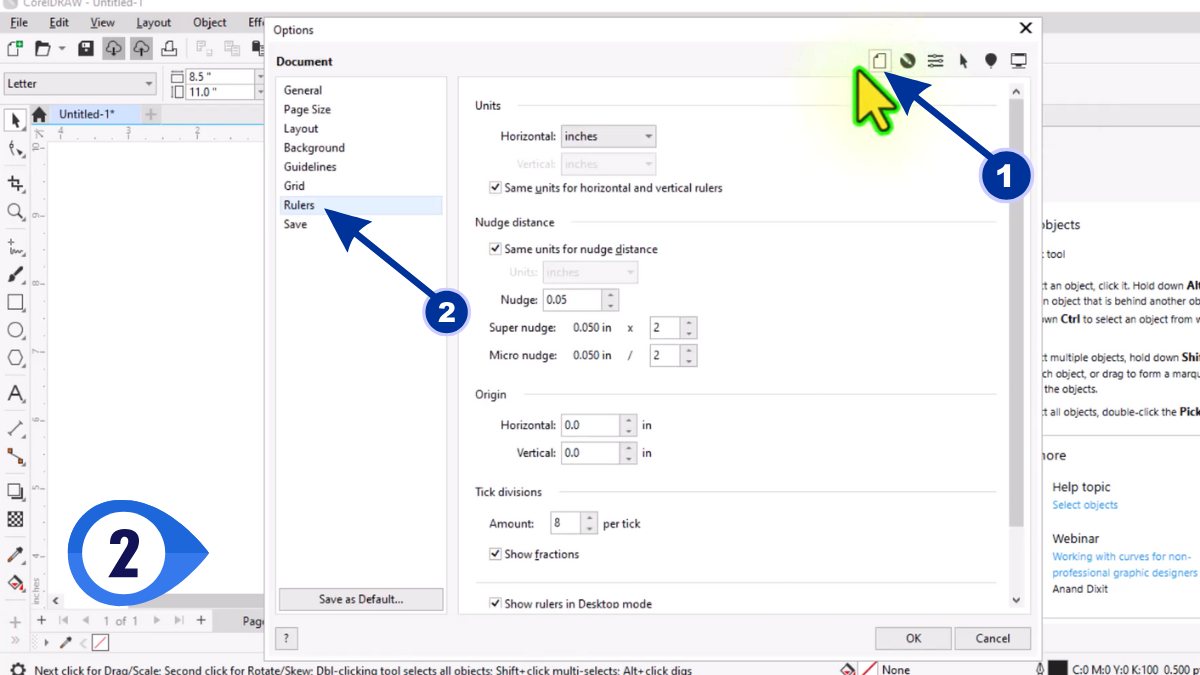

2. Chọn đơn vị đo mong muốn:

• Trong bảng bên trái, chọn Document > Rulers.
• Tại phần Units, chọn đơn vị bạn muốn (mm, cm, inch,...).

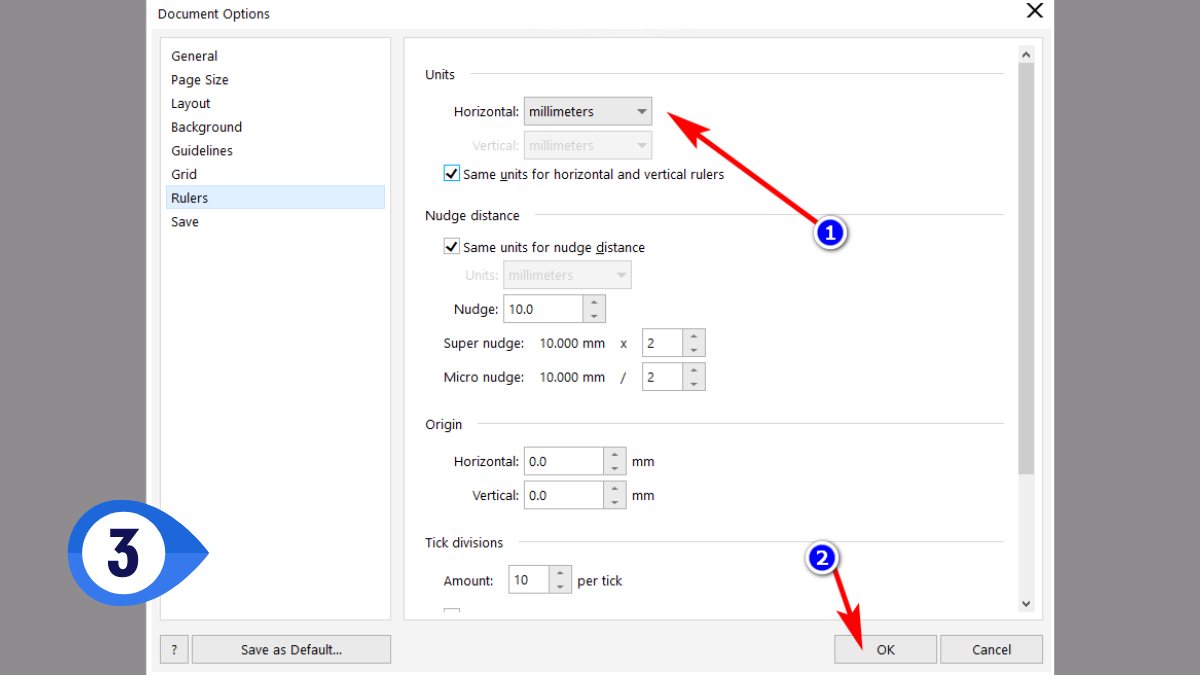

3. Áp dụng và kiểm tra lại:

• Nhấn OK để lưu cài đặt.
• Dùng thước hoặc công cụ đo để đảm bảo đơn vị đã được cập nhật đúng.

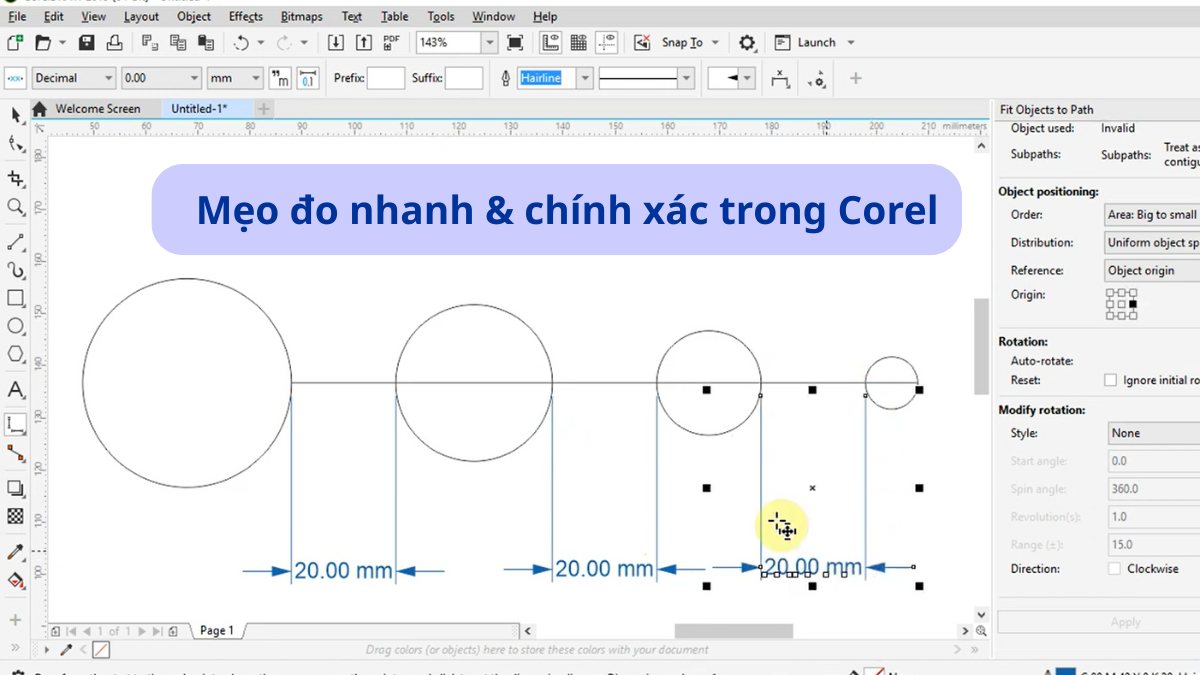

Mẹo đo nhanh & chính xác trong Corel

Để đo kích thước trong Corel nhanh và chính xác, hãy kết hợp phím Shift khi sử dụng công cụ Parallel Dimension để giữ đường đo thẳng hàng theo trục. Ngoài ra, bật chế độ Snap to Object (Ctrl + Y) giúp điểm đầu và điểm cuối luôn bám đúng vào đối tượng cần đo.

Bạn cũng nên bật thước (Ctrl + Shift + R) và sử dụng Object Size trên thanh Property để kiểm tra lại thông số. Những thao tác nhỏ này sẽ giúp tăng tốc độ thiết kế và giảm sai lệch số liệu tối đa.

Việc nắm vững công cụ đo kích thước trong Corel không chỉ giúp bạn kiểm soát chính xác các chi tiết mà còn tiết kiệm đáng kể thời gian chỉnh sửa. Khi đã thành thạo cách đo kích thước khoảng cách trong CorelDraw, bạn sẽ tự tin hơn trong việc tạo ra những bản thiết kế có độ chính xác cao. Hãy tận dụng hiệu quả Parallel Dimension Tool để nâng tầm kỹ năng đồ họa của bạn mỗi ngày.
