2 cách vẽ hình vuông trong CAD đơn giản cho người mới

Cách vẽ hình vuông trong CAD được nhiều người quan tâm, đặc biệt là sinh viên kiến trúc hoặc những ai mới học AutoCAD. Nhu cầu tạo hình vuông thường xuất hiện khi triển khai bản vẽ kỹ thuật, thiết kế chi tiết máy hoặc dựng phối cảnh. Sau đây sẽ là lệnh vẽ hình vuông trong cad đơn giản, dễ làm.

2 cách vẽ hình vuông trong CAD đơn giản, dễ làm

Có nhiều lệnh vẽ hình vuông trong CAD, nhưng phổ biến và hiệu quả nhất để vẽ hình vuông là sử dụng lệnh RECTANGLE (REC) và POLYGON (POL). Mỗi lệnh đều có ưu điểm riêng, phù hợp với từng tình huống khác nhau.

Dùng lệnh RECTANGLE (REC)

Để vẽ hình vuông nhanh trong CAD thì dùng lệnh RECTANGLE chính là lựa chọn lý tưởng. Chỉ cần nhập “REC” hoặc “RECTANGLE” trong dòng lệnh, chọn điểm góc đầu tiên và kéo thả để xác định cạnh còn lại. Ngay sau đây là quy trình từng bước để áp dụng một cách hiệu quả.

1. Nhập lệnh RECTANGLE:

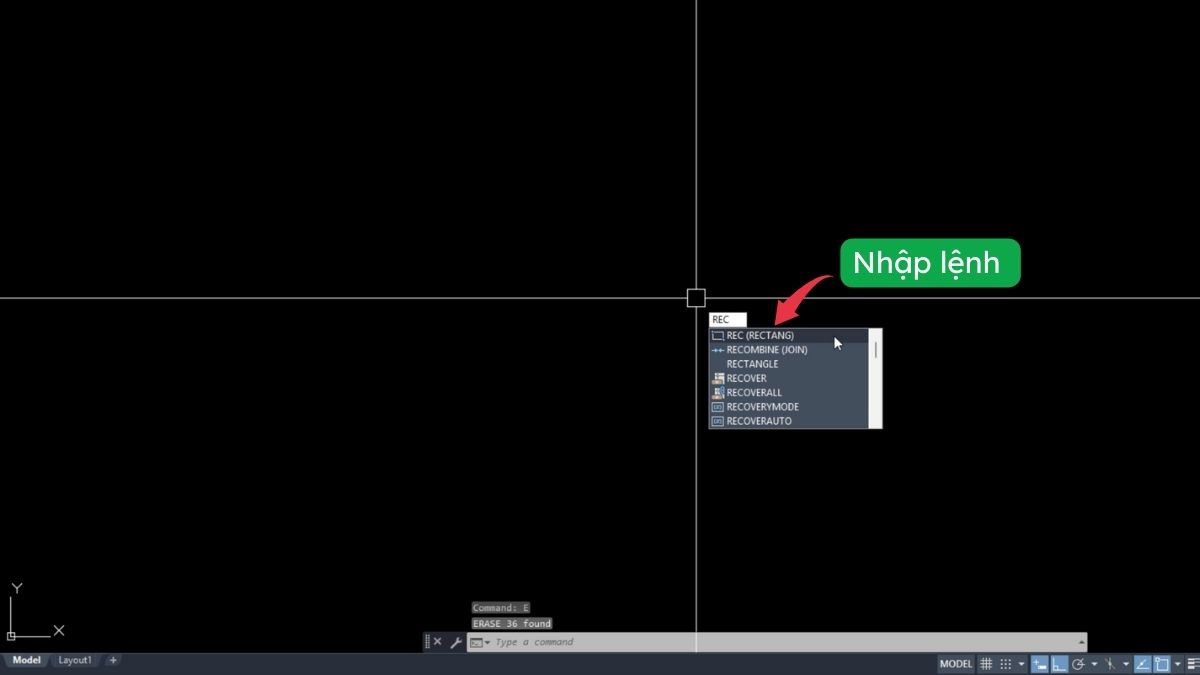

Trên giao diện AutoCAD, nhập REC hoặc RECTANGLE vào ô lệnh → Nhấn Enter để kích hoạt lệnh.

2. Chọn điểm xuất phát cho hình vuông:

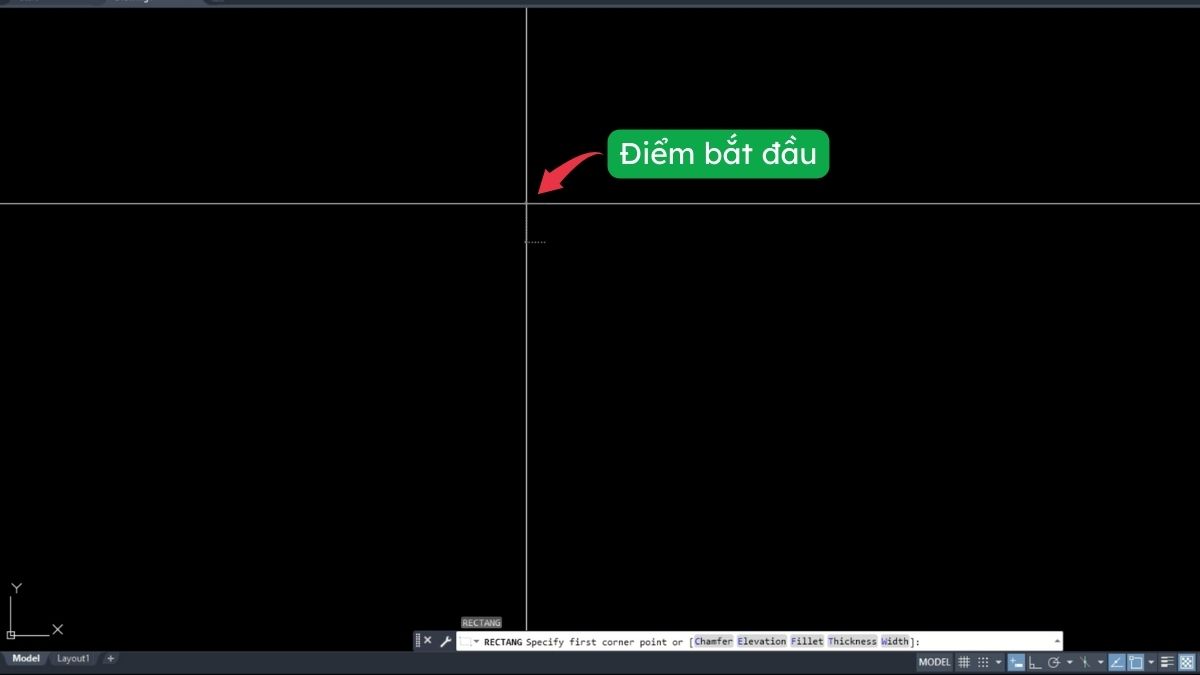

Di chuyển chuột đến vị trí mong muốn và click để chọn điểm góc thứ nhất của hình vuông. Đây sẽ là gốc xuất phát cho toàn bộ hình.

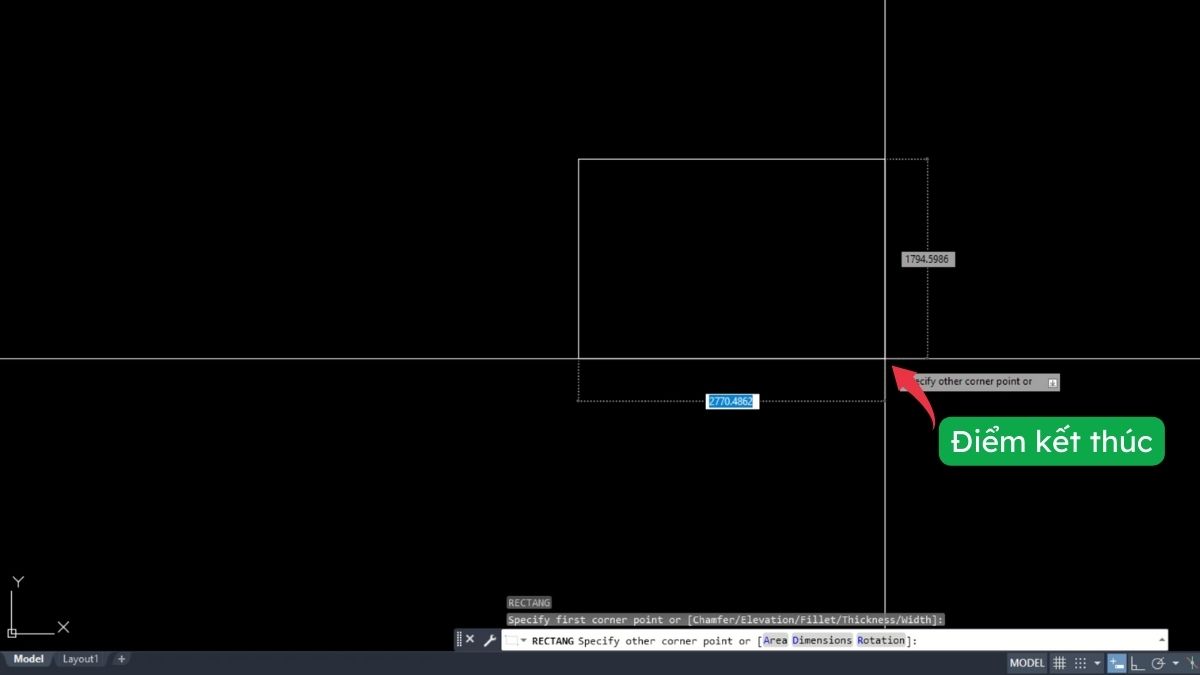

3. Kéo thả chuột đến vị trí mong muốn rồi click chọn:

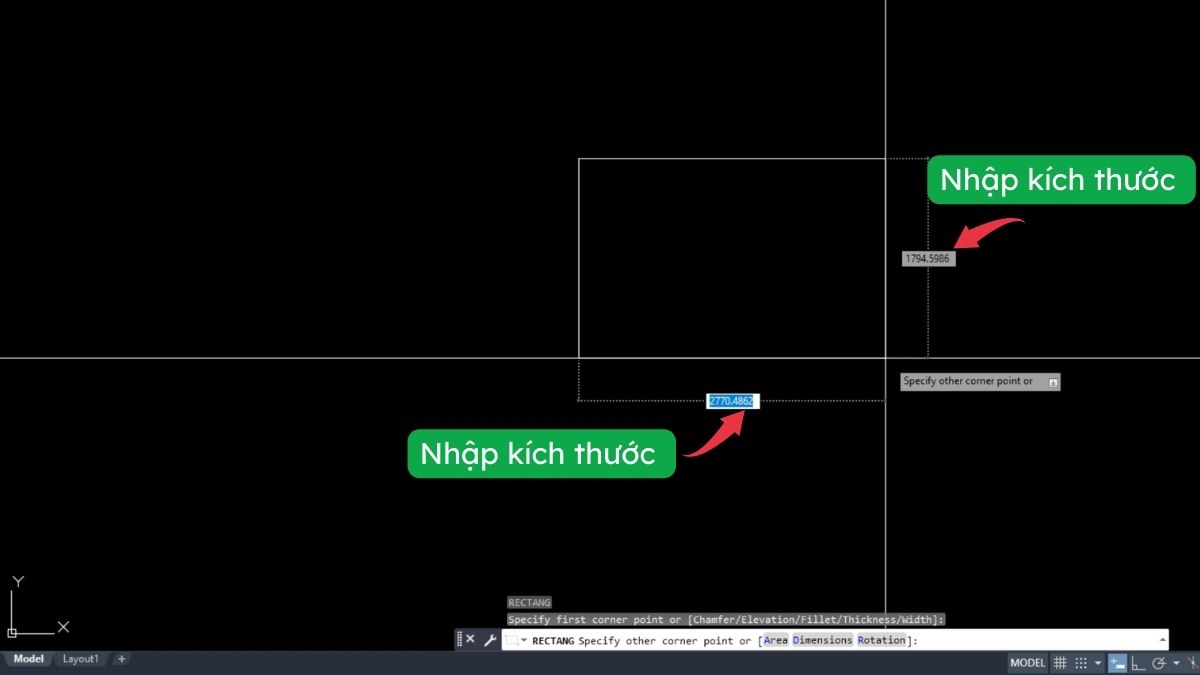

Trong trường hợp vẽ hình vuông nhanh trong CAD có kích thước chuẩn, bạn có thể nhập giá trị chiều dài và chiều rộng thay vì dùng chuột. Ví dụ, muốn vẽ hình vuông cạnh 2000 mm, ở bước 3 bạn hãy nhập kích thước mong muốn, nhấn Tab để chuyển qua cạnh tiếp theo, nhấn Enter để hoàn thành.

Bạn muốn mua laptop đồ họa cấu hình mạnh mẽ, xử lý bản vẽ mượt mà trên AutoCAD và nhiều phần mềm thiết kế khác? Hãy chọn ngay laptop chính hãng tại CellphoneS để nâng cao hiệu suất sáng tạo và trải nghiệm làm việc chuyên nghiệp. Xem ngay!

[Product_Listing categoryid="1055" propertyid="" customlink="https://cellphones.com.vn/laptop/do-hoa.html" title="Tham khảo danh sách laptop đồ họa - kỹ thuật được quan tâm tại CellphoneS!"]

Dùng lệnh POLYGON

Nếu mong muốn không chỉ vẽ hình vuông trong CAD mà còn tạo các đa giác đều, lệnh POLYGON chính là giải pháp linh hoạt. Khi gõ “POL” hoặc “POLYGON” và nhấn Enter, phần mềm sẽ yêu cầu nhập số cạnh, chỉ cần điền “4” để dựng hình vuông. Và đây là hướng dẫn chi tiết.

1. Nhập lệnh POLYGON:

Nhập POLYGON hoặc POL trên Command line rồi nhấn Enter để gọi lệnh.

2. Nhập số lượng cạnh:

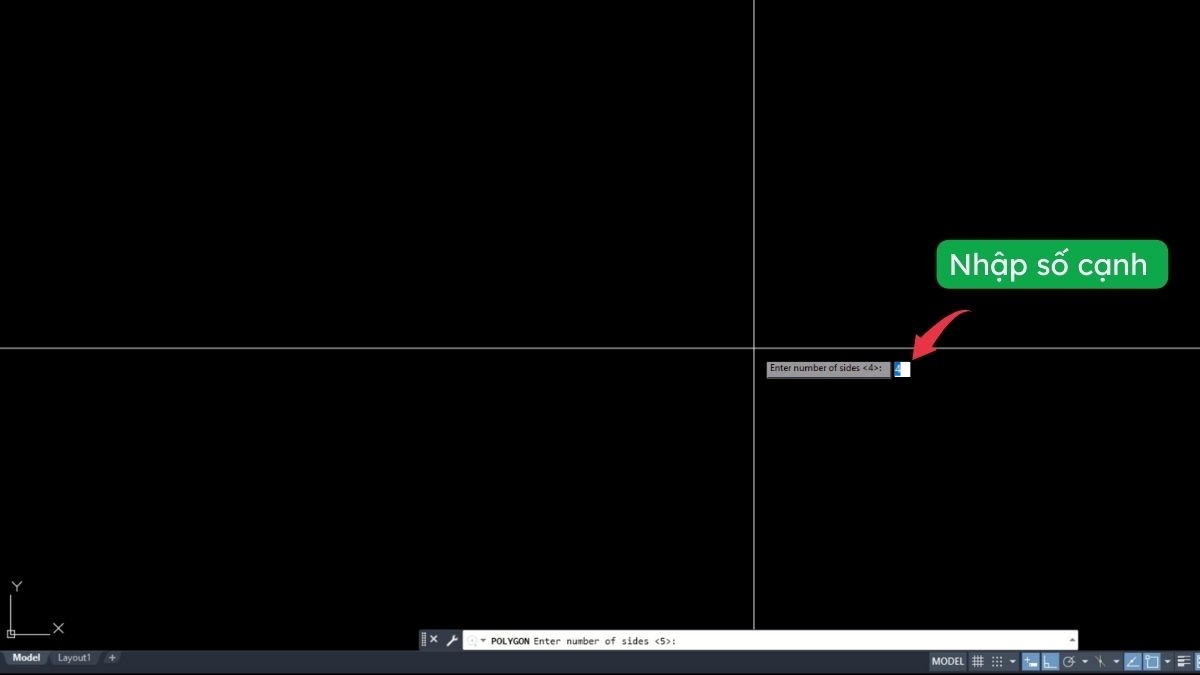

Khi được hỏi số cạnh, nhập 4 → Enter để tạo hình vuông.

3. Xác định tâm hình:

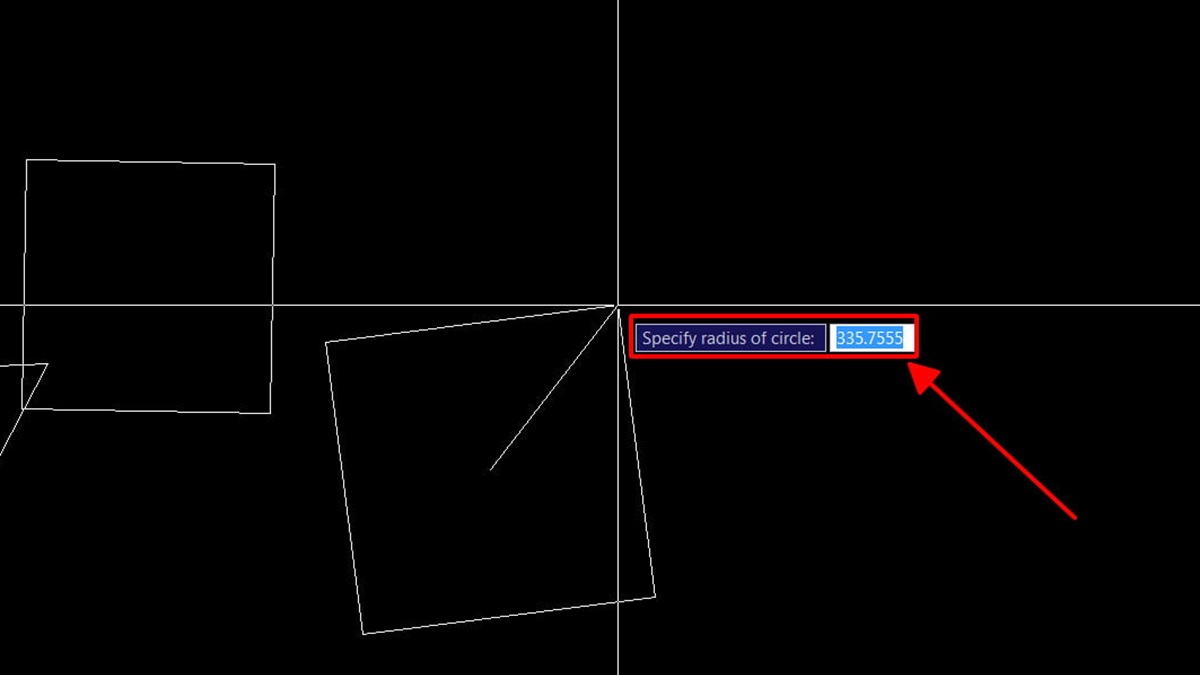

Xác định tâm hình bằng cách click một điểm trên màn hình.

Vậy là xong, ưu điểm của lệnh POLYGON là có thể mở rộng cho nhiều tình huống. Nó không chỉ dừng lại ở hình vuông mà còn áp dụng cho tam giác, ngũ giác hay lục giác đều.

Mẹo căn chỉnh hình vuông trong AutoCAD

Trong trường hợp cần nhiều hình vuông có cùng kích thước, việc vẽ lại từng cái thường gây mất thời gian và dễ sai số. Giải pháp tối ưu là dùng lệnh Copy, vừa nhanh vừa đảm bảo sự đồng nhất về tỷ lệ.

Ngoài ra, khi mong muốn hình vuông có kích thước chuẩn xác, bạn nên nhập trực tiếp giá trị chiều dài cạnh thay vì kéo thả chuột. AutoCAD cho phép nhập thông số chính xác đến từng milimet, giúp tránh sai lệch khi in bản vẽ hoặc xuất sang phần mềm khác.

Lỗi thường gặp khi vẽ hình vuông trong CAD

Vẽ đường vuông góc trong CAD tuy đơn giản nhưng với người mới cũng sẽ gặp một số vướng mắc. Những lỗi thường gặp khi vẽ hình vuông trong CAD có thể bao gồm:

• Nhập sai tọa độ hoặc kích thước: Đây là lỗi phổ biến nhất, bạn có thể nhập nhầm giá trị chiều dài hoặc chiều rộng, dẫn đến hình chữ nhật thay vì hình vuông.
• Không đặt đúng đơn vị: Đơn vị bản vẽ không khớp với đơn vị nhập vào, làm cho hình vuông có kích thước không mong muốn.
• Chưa bật chế độ Ortho: Nếu chế độ Ortho (F8) không được bật, đường vẽ sẽ không thẳng, gây khó khăn trong việc tạo các cạnh vuông góc. Khi bạn kích hoạt chế độ Ortho thì, chế độ này giới hạn con trỏ di chuyển theo trục ngang và trục dọc.
• Sử dụng sai lệnh: Thay vì dùng lệnh RECTANGLE (nhập kích thước bằng nhau) hoặc POLYGON (4 cạnh), bạn lại dùng lệnh LINE và không đóng kín các góc, dẫn đến sai sót.

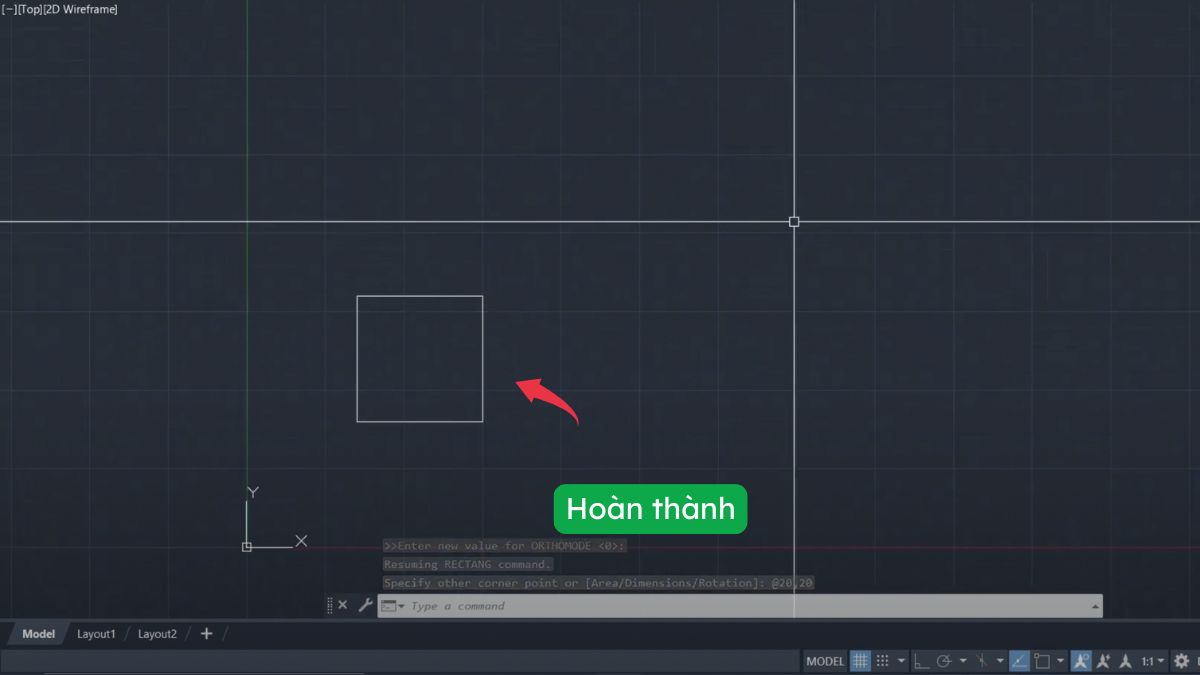

Việc vẽ hình vuông đúng cách trong CAD sẽ giúp bạn tiết kiệm thời gian và nâng cao độ chuẩn xác khi làm việc. Hai lệnh vẽ hình vuông trong CAD phổ biến nhất là RECTANGLE và POLYGON, vừa đơn giản vừa đáp ứng yêu cầu kỹ thuật. Đồng thời, áp dụng đúng kỹ thuật sẽ giúp vẽ đường vuông góc trong CAD chuẩn xác, phù hợp cho học tập, công việc và các dự án thiết kế chuyên nghiệp.
