Cách tạo Hatch gạch 300x600 trong CAD chi tiết nhất 2025

Cách tạo Hatch gạch 300x600 trong CAD là một thao tác quan trọng giúp bản vẽ trở nên trực quan và chuyên nghiệp hơn trong các thiết kế nội thất và xây dựng hiện đại. Để thao tác này mang lại hiệu quả cao nhất, người dùng cần nắm vững từng bước thiết lập Hatch gạch 300x600 trong CAD, từ lựa chọn mẫu đến điều chỉnh tỷ lệ, góc đặt Hatch phù hợp. Bài viết dưới đây sẽ hướng dẫn bạn chi tiết từng bước thực hiện, đảm bảo vừa dễ hiểu vừa áp dụng được ngay vào thực tế bản vẽ kỹ thuật.

Lệnh Hatch là gì? Công dụng và ứng dụng trong thiết kế

Lệnh Hatch trong AutoCAD cho phép tô màu hoặc mô phỏng vật liệu cho các vùng kín trong bản vẽ. Nhờ đó, người thiết kế dễ dàng thể hiện rõ đặc tính vật liệu hoặc phân biệt các khu vực. Hatch giúp bản vẽ 2D trở nên trực quan và gần với thực tế hơn.

Công cụ này rất phù hợp với các lĩnh vực như cơ khí, kiến trúc, kết cấu và MEP. Việc sử dụng Hatch đúng cách không chỉ tăng tính thẩm mỹ mà còn thể hiện sự chuyên nghiệp trong từng chi tiết thiết kế.

Lệnh Hatch không chỉ giúp tăng cường tính thẩm mỹ mà còn mang lại sự chính xác trong việc phân chia các khu vực khác nhau. Việc sử dụng Hatch giúp người thiết kế dễ dàng truyền tải các ý tưởng và thông tin kỹ thuật một cách trực quan và rõ ràng.

Cách tạo Hatch gạch 300x600 trong CAD chi tiết

Để triển khai cách tạo mẫu Hatch gạch 300x600 trong AutoCAD một cách mượt mà và chuyên nghiệp, bạn cần thao tác theo từng bước cụ thể. Hãy bắt đầu từ việc khởi động lệnh, thiết lập thông số, đến khi hoàn thiện toàn bộ đường Hatch ngang và dọc.

Khởi động lệnh Hatch

Để bắt đầu quá trình tạo Hatch, bạn hãy mở AutoCAD và nhập lệnh H trên bàn phím, sau đó nhấn Enter. Lúc này, hộp thoại Hatch and Gradient sẽ hiển thị trên màn hình. Đây là giao diện chính để bạn thao tác tất cả các bước tiếp theo như chọn mẫu Hatch, thiết lập thông số và áp dụng Hatch cho bản vẽ.

Việc khởi động đúng cách không chỉ giúp bạn tiết kiệm thời gian, mà còn là nền tảng quan trọng trong cách chỉnh Hatch gạch 300x600 trong CAD một cách chính xác và chuyên nghiệp.

Khi bạn đang tìm hiểu cách chỉnh Hatch gạch 300x600 trong CAD để tạo ra các bản vẽ sắc nét và chính xác, việc sở hữu một chiếc laptop mạnh mẽ là vô cùng quan trọng. Laptop Lenovo hiện đang có mặt tại CellphoneS, sẽ giúp bạn xử lý mọi tác vụ thiết kế và kỹ thuật một cách mượt mà, nâng cao trải nghiệm làm việc. Tham khảo ngay!

[Product_Listing categoryid="710" propertyid="" customlink="https://cellphones.com.vn/laptop/lenovo.html" title="Danh sách Laptop Lenovo đang được quan tâm nhiều tại CellphoneS"]

Chọn mẫu và thiết lập tham số Hatch ngang

Khi hộp thoại hiện ra, bạn chọn Type là User defined, sau đó ở phần Pattern, chọn mẫu ANGLE. Tiếp theo, trong phần Angle, nhập giá trị là 0 để tạo Hatch theo chiều ngang, và tại Spacing, nhập 300 để đúng với chiều rộng viên gạch.

Đây là bước đầu tiên trong quá trình thiết lập Hatch gạch 300x600 trong CAD, giúp đảm bảo tính chính xác về tỷ lệ. Bật chọn Relative to paper space nếu có và đánh dấu Associative để các đường Hatch tự cập nhật nếu vùng chọn thay đổi. Màu Hatch giữ mặc định là Use Current để đồng bộ với các đối tượng đang vẽ.

Chọn vùng cần Hatch

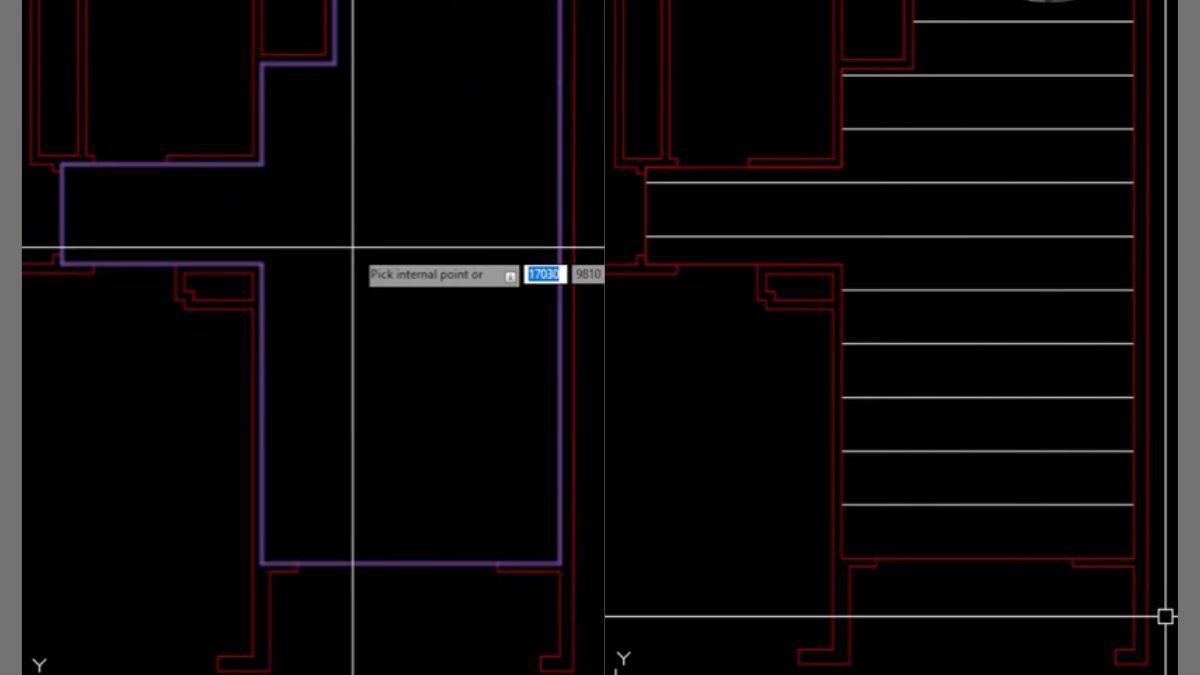

Khi đã thiết lập xong thông số Hatch ngang, nhấn OK để đóng hộp thoại. Khi đó, con trỏ chuột sẽ chuyển sang chế độ lựa chọn điểm bên trong khu vực đóng kín, giúp bạn dễ dàng xác định và chọn đúng vị trí cần tô vật liệu hoặc mặt cắt. Di chuyển chuột vào vùng khép kín mà bạn muốn tô Hatch, thường là một ô gạch hình chữ nhật có đường viền bao quanh.

Click chuột vào vùng đó để áp dụng Hatch ngang. Đây là bước không thể thiếu trong cách tạo Hatch gạch 300x600 trong CAD, giúp bạn hoàn chỉnh lớp Hatch đầu tiên một cách chính xác. Nếu đường Hatch hiện ra đúng như mong muốn, bạn đã hoàn tất bước đầu tiên trong việc tạo mẫu gạch 300x600.

Thực hiện lần Hatch thứ hai để tạo đường dọc

Sau khi hoàn tất phần Hatch ngang, bạn cần tạo thêm lớp Hatch dọc để hoàn chỉnh viên gạch. Tiếp tục nhập lệnh H để mở lại hộp thoại Hatch. Chọn Type = User defined và mẫu ANGLE như trước. Lần này, nhập Angle = 90 để tạo đường thẳng đứng, đồng thời đặt Spacing = 600 để phù hợp với chiều dài viên gạch.

Đây là bước quan trọng trong cách tạo mẫu Hatch gạch 300x600 trong AutoCAD, đảm bảo hình khối được thể hiện đầy đủ theo hai chiều. Bật lại các tùy chọn như Use current origin, Associative, và Relative to paper space nếu có. Nhấn OK, rồi click vào đúng vùng đã chọn trước đó. Hatch sẽ hiển thị hai chiều, hoàn thiện mẫu gạch 300x600 chuẩn kỹ thuật.

Việc thực hành thành thạo cách tạo Hatch gạch 300x600 trong CAD không chỉ giúp tăng tốc độ triển khai bản vẽ mà còn nâng cao tính chính xác và thẩm mỹ cho từng chi tiết. Song song với đó, khả năng thiết lập Hatch gạch 300x600 trong CAD một cách linh hoạt và đúng chuẩn sẽ là chìa khóa tạo nên sự chuyên nghiệp trong từng bản thiết kế. Hãy lưu lại hướng dẫn này để dễ dàng áp dụng trong mọi dự án liên quan đến ốp lát và hoàn thiện nội thất.
