Hướng dẫn chi tiết cho người mới về lệnh Hatch trong CAD
Lệnh Hatch trong CAD là một trong những tính năng quan trọng giúp người dùng tạo vùng ký hiệu mặt cắt hoặc điền vật liệu cho các đối tượng trong bản vẽ kỹ thuật. Việc hiểu và dùng thành thạo lệnh này sẽ giúp bản vẽ trở nên chuyên nghiệp và dễ đọc hơn, đặc biệt hữu ích với người mới bắt đầu. Bài viết sẽ hướng dẫn bạn cách sử dụng, đồng thời giải đáp các vấn đề liên quan đến lỗi mẫu lisp Hatch nhanh trong CAD 2007, đừng bỏ qua nhé.
Lệnh Hatch trong CAD là gì?
Lệnh Hatch trong CAD là lệnh dùng để tô vật liệu, tạo ký hiệu mặt cắt cho các vùng kín trong bản vẽ kỹ thuật. Việc dùng Hatch giúp tăng tính trực quan, dễ hiểu và chuyên nghiệp cho bản vẽ, đặc biệt trong các bản thiết kế cơ khí, kiến trúc, xây dựng.
Người dùng có thể lựa chọn nhiều mẫu khác nhau, điều chỉnh tỷ lệ, màu sắc hoặc góc xoay để phù hợp với mục đích trình bày. Lệnh này rất hữu ích và được dùng phổ biến trong AutoCAD, đặc biệt từ phiên bản 2007 trở đi.
Lệnh Hatch trong CAD dùng để làm gì?
Lệnh Hatch là một công cụ mạnh mẽ trong AutoCAD, thường xuyên được dùng trong các bản vẽ kỹ thuật. Lệnh này giúp bản vẽ trở nên chi tiết và dễ hiểu hơn, tạo ra một giao diện trực quan cho người xem. Một vài cách sử dụng thường thấy của mẫu Hatch trong CAD có thể kể đến như:
- Tô màu và hiển thị vật liệu: Dùng để tô các vùng kín, biểu thị các vật liệu như bê tông, gỗ, kim loại và các vật liệu khác trong bản vẽ.
- Mặt cắt kỹ thuật: Giúp tạo các mặt cắt trong bản vẽ, phân biệt rõ ràng các phần của đối tượng.
- Tạo các mẫu ký hiệu: Cho phép người dùng lựa chọn nhiều mẫu hatch khác nhau để phù hợp với từng yêu cầu thiết kế.
Cách sử dụng của lệnh Hatch trong CAD
Cách dùng lệnh Hatch rất đơn giản nhưng vô cùng hữu ích trong việc tạo các mẫu mặt cắt cho bản vẽ kỹ thuật. Để sử dụng lệnh Hatch trong CAD 2007 trở lên, bạn chỉ cần làm theo các bước cơ bản sau:
Bước 1: Bạn nhập H rồi nhấn Enter để gọi lệnh Hatch. Ngoài ra, bạn cũng có thể truy cập vào thanh công cụ Draw trên giao diện và chọn biểu tượng Hatch để hiển thị lệnh.
Bước 2: Thiết lập các thông số cơ bản cho lệnh Hatch.
Bước 3: Chọn khu vực cần áp dụng lệnh Hatch trên bản vẽ, sau đó nhấn Close Hatch Creation để xem kết quả.

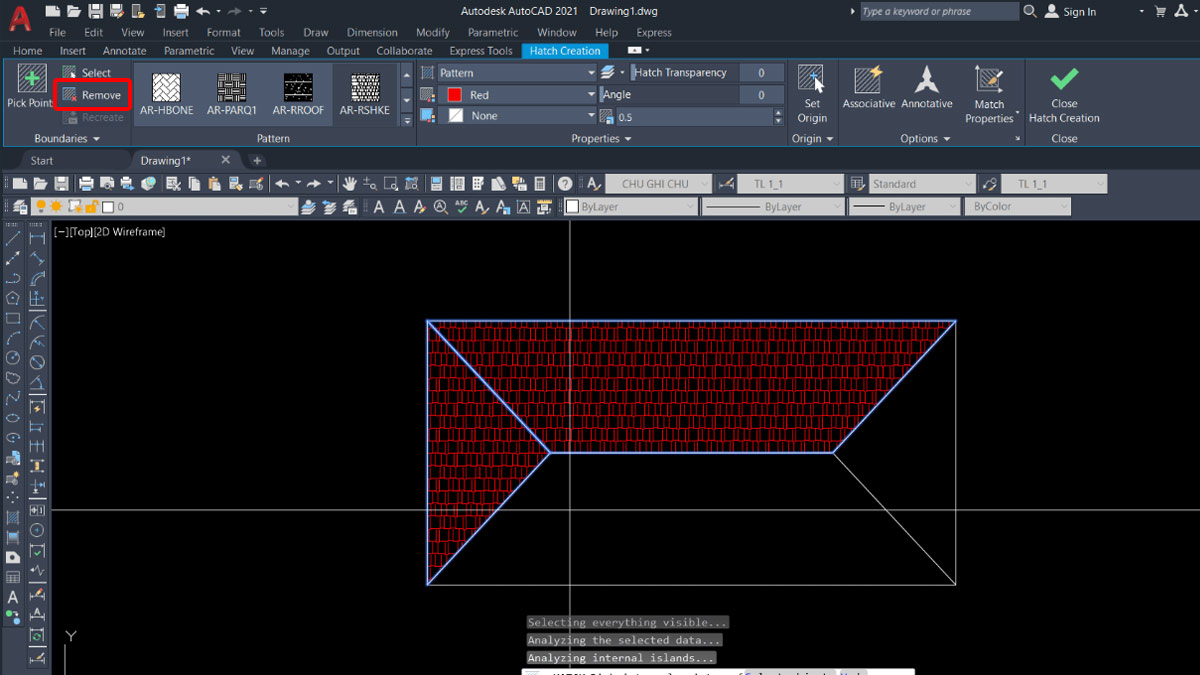

Bước 4: Trong quá trình làm việc, nếu bạn cần xóa một Hatch khỏi bản vẽ, chỉ cần nhấp vào nút Remove, chọn ranh giới của đối tượng muốn xóa và nhấn Enter để hoàn tất.
Việc sử dụng AutoCAD trong các lĩnh vực như thiết kế, đồ họa hay kiến trúc đòi hỏi một chiếc laptop có cấu hình mạnh để xử lý trơn tru. Bạn có thể tham khảo các dòng máy hiệu năng cao với mức giá hợp lý tại CellphoneS.
[Product_Listing categoryid="380" propertyid="" customlink="https://cellphones.com.vn/laptop.html" title="Danh sách Laptop đang được quan tâm nhiều tại CellphoneS"]
Các vấn đề thường gặp khi sử dụng lệnh Hatch
Trong quá trình thao tác với lệnh Hatch, người dùng đôi khi gặp phải những sự cố phổ biến gây ảnh hưởng đến hiệu suất làm việc. Các lỗi Hatch trong CAD có thể xuất hiện khi chọn vùng tô không chính xác, mẫu Hatch bị lỗi hoặc tỷ lệ Hatch không phù hợp. Những sự cố này có thể làm gián đoạn quá trình thiết kế và ảnh hưởng đến kết quả cuối cùng. Ở phần tiếp theo, Sforum sẽ giúp bạn phát hiện và xử lý các sự cố phổ biến khi dùng lệnh này.
Đối tượng bị vỡ trông rất xấu, gây lỗi sai trong bản vẽ
Một vấn đề phổ biến khi sử dụng lệnh Hatch trong CAD 2007 trở lên là đối tượng bị vỡ, khiến bản vẽ trông rất xấu và không chuyên nghiệp. Lỗi này xảy ra khi vùng tô không khớp chính xác hoặc mẫu Hatch không phù hợp.
Khi đối tượng bị vỡ, nó có thể gây lỗi sai trong bản vẽ, làm sai lệch thông tin thiết kế. Việc khắc phục kịp thời giúp bản vẽ trở nên chính xác và đẹp mắt hơn.
Miền bao hở nhỏ, dò lâu
Miền bao hở nhỏ hoặc thời gian dò mẫu lâu cũng là một trong những vấn đề thường gặp khi sử dụng lệnh Hatch trong CAD. Vấn đề này không chỉ cản trở tiến độ thiết kế mà còn làm cho bản vẽ khó thao tác và hoàn thiện.
Để khắc phục, bạn có thể sử dụng lisp Hatch nhanh trong CAD, giúp tăng tốc độ xử lý và giải quyết các lỗi liên quan đến lệnh một cách hiệu quả hơn.
Mất Hatch do hệ số scale, spacing quá lớn
Mẫu Hatch trong CAD có thể bị mất khi hệ số scale hoặc spacing được thiết lập quá lớn. Điều này khiến các mẫu Hatch không hiển thị đúng hoặc không xuất hiện trong bản vẽ.
Để giải quyết vấn đề này, bạn cần điều chỉnh lại tỷ lệ scale và khoảng cách spacing sao cho phù hợp với kích thước bản vẽ, giúp các mẫu Hatch được hiển thị chính xác và rõ ràng.
AutoCAD thị thiếu Hatch mặc định
Khi sử dụng lệnh Hatch, nhiều người dùng gặp tình trạng AutoCAD không hiển thị các mẫu mặc định. Nguyên nhân thường đến từ lỗi cài đặt, thiếu file hỗ trợ hoặc thư viện mẫu chưa được cấu hình đúng.
Việc này gây khó khăn trong khâu lựa chọn mẫu tô, làm gián đoạn quá trình thực hiện bản vẽ kỹ thuật. Để xử lý, bạn có thể kiểm tra lại thư mục chứa file PAT, khôi phục thiết lập gốc hoặc cài lại thư viện Hatch để khôi phục đầy đủ các mẫu mặc định trong AutoCAD.
AutoCAD thị thiếu Hatch tùy chỉnh
Tương tự như lỗi Hatch trong CAD trên, người dùng cũng thường gặp phải lỗi thiếu Hatch tùy chỉnh, dẫn đến việc không thể áp dụng mẫu vật liệu mong muốn cho bản vẽ. Nguyên nhân có thể do file PAT bị thiếu, đường dẫn thư mục chưa được thiết lập đúng hoặc cài đặt AutoCAD bị lỗi.
Để khắc phục, bạn cần kiểm tra lại đường dẫn thư viện Hatch, đảm bảo các file mẫu được đặt đúng vị trí và không bị lỗi.
Mẹo và thủ thuật khi sử dụng lệnh Hatch
Để sử dụng lệnh Hatch hiệu quả trong AutoCAD, bạn nên nắm một số mẹo và thủ thuật giúp tối ưu thao tác và nâng cao chất lượng bản vẽ. Sforum gợi ý đến bạn những mẹo hữu ích sau:
- Sử dụng Hatch Preview: Luôn bật chế độ xem trước để kiểm tra vùng tô trước khi áp dụng.
- Tùy chỉnh mẫu Hatch: Điều chỉnh tỷ lệ, góc xoay phù hợp để mẫu hatch hiển thị đúng như mong muốn.
- Tối ưu vùng kín: Đảm bảo các đường bao khép kín để tránh lỗi hatch không hiển thị.
- Dùng lisp hỗ trợ Hatch nhanh: Tiết kiệm thời gian với các đoạn lisp chuyên dụng.
Lệnh Hatch trong CAD là công cụ quan trọng giúp bản vẽ kỹ thuật trở nên trực quan và chuyên nghiệp hơn. Với những hướng dẫn cơ bản và mẹo sử dụng hiệu quả, bạn có thể dễ dàng thao tác và áp dụng vào công việc thiết kế hàng ngày. Tuy nhiên, đừng quên kiểm tra và khắc phục các lỗi mẫu lisp Hatch nhanh trong CAD 2007 để đảm bảo quá trình làm việc không bị gián đoạn nhé.
