Hướng dẫn chi tiết cách dùng lệnh xoay hình trong CAD

Lệnh xoay hình trong CAD là công cụ tương đối phổ biến, giúp bạn thay đổi góc độ, hướng quay của đối tượng dễ dàng. Nếu bạn muốn khám phá, tìm hiểu rõ hơn về lệnh xoay hình vẽ trong CAD 3D thì hãy xem bài viết sau nhé! Tất tần tật khái niệm, cách sử dụng lệnh xoay này sẽ được chia sẻ cụ thể đến bạn ngay dưới đây.

Xem thêm: Cách dùng lệnh vẽ hình chữ nhật trong CAD cụ thể, cực dễ

Lệnh xoay hình trong CAD là gì?

Lệnh xoay hình vẽ trong CAD là công cụ hỗ trợ người dùng thực hiện xoay các khối hình quanh một điểm cơ sở đã chọn. Từ điểm cố định bạn có thể xoay bất kì hình học nào với các góc khác nhau, có thể 30 độ, 90 độ hay 150 độ,…

Lệnh xoay hình này được sử dụng phổ biến trong phần mềm CAD thiết kế. Chúng giúp người dùng điều chỉnh các hình vẽ khi cần thay đổi hướng mà không muốn làm thay đổi kích thước hoặc tỉ lệ của đối tượng.

Ứng dụng của lệnh xoay là gì?

Để có thể thao tác thành thục lệnh xoay hình trong CAD 3D, trước hết bạn cần nắm chắc các ứng dụng của lệnh này. Dưới đây là các ứng dụng của lệnh xoay đối tượng trong CAD Sforum muốn chia sẻ đến bạn.

• Điều chỉnh hướng đối tượng: Bạn có thể xoay đối tượng theo hướng cân đối hơn hoặc có thể xoay đối tượng nằm, đứng, nghiêng góc theo ý muốn. Đặc biệt trong chỉnh sửa khi dùng thiết kế mẫu hoặc trong bản vẽ bố trí, cải thiện tỷ lệ chi tiết theo mong muốn của bạn.
• Tạo các thiết kế đối xứng: Thay vì phải vẽ lại một khối hình tương tự, bạn có thể dùng lệnh xoay lật hình trong AutoCAD đơn giản.
• Trong thiết kế 3D: Lệnh xoay giúp người thiết kế có được những góc nhìn khác nhau hoặc tạo các chi tiết cầu kì một cách nhanh chóng.

Xem thêm: Hướng dẫn cách dùng lệnh kéo dài đối tượng trong CAD

Hướng dẫn sử dụng lệnh xoay hình trong CAD

Bạn chưa hiểu rõ về cách dùng lệnh xoay hình vẽ trong CAD 3D như thế nào? Dưới đây là các cách sử dụng cụ thể giúp bạn xoay hình dễ dàng theo góc xác định, tạo bản sao đối tượng đơn giản,… Bạn hãy theo dõi và thử làm theo nhé.

Xoay đối tượng theo 1 góc xác định

Làm sao để xoay đối tượng theo một góc xác định dễ dàng trong CAD? Hãy áp dụng theo những bước hướng dẫn dưới đây, bạn có thể xoay bất kì đối tượng vào với góc mong muốn.

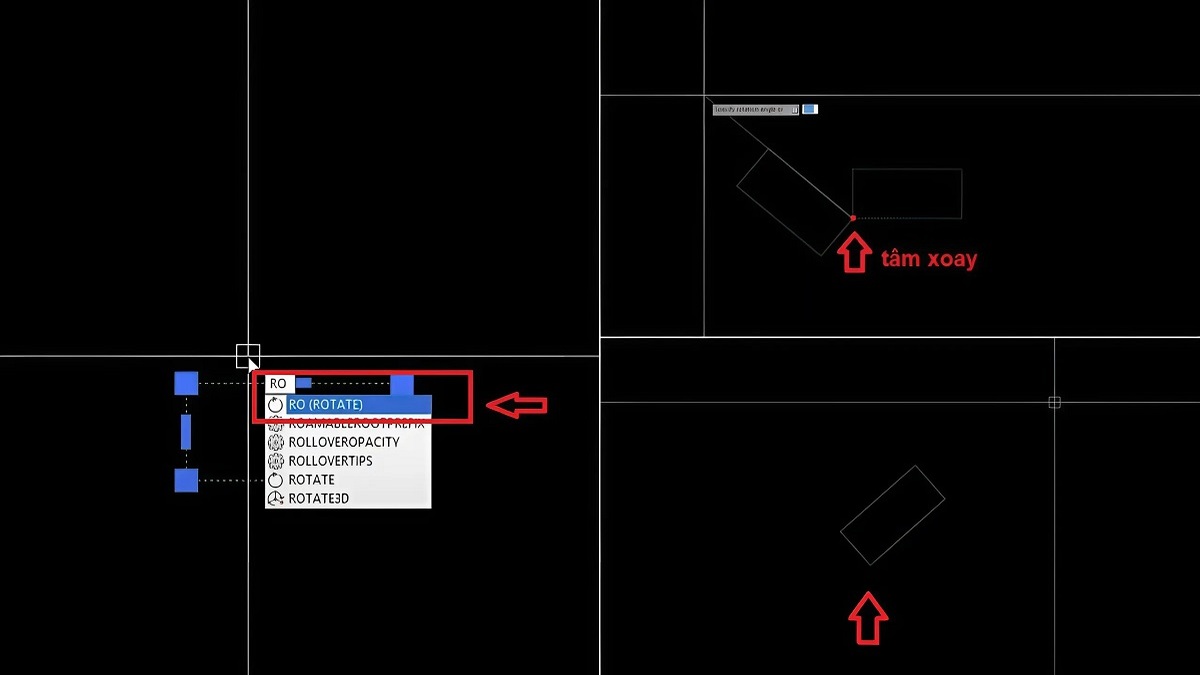

Bước 1: Nhấp chuột vào hình khối bạn muốn xoay.

Bước 2: Gõ lệnh “RO” rồi nhấn phím cách (space) hay phím enter đều được.

Bước 3: Chọn một điểm trên hình khối làm tâm xoay.

Bước 4: Nhập góc xác định bạn mong muốn, ví dụ bạn gõ 30 (không cần gõ kí hiệu độ góc) rồi nhấn phím cách.

Trên màn hình, hình khối của bạn đã được quay theo hướng mong muốn. Bạn có thể kiểm tra lại góc này với lệnh đo góc DAN trong CAD.

Để có thể tải xuống cũng như sử dụng AutoCAD dễ dàng, bạn cần trang bị máy tính/laptop đồ họa có cấu hình phù hợp với ứng dụng. Nếu bạn chưa biết chọn mua máy tính/laptop đồ họa chất lượng ở đâu thì hãy ghé ngay CellphoneS tham khảo, chọn lựa nhé!

[Product_Listing categoryid="1055" propertyid="" customlink="https://cellphones.com.vn/laptop/do-hoa.html" title="Tham khảo danh sách laptop đồ họa - kỹ thuật được quan tâm tại CellphoneS!"]

Xoay đối tượng đến 1 góc tuyệt đối

Dưới đây là cách sử dụng lệnh xoay hình xoay đối tượng theo đường thẳng cho trước hay đến một góc tuyệt đối, bạn hãy lưu lại nhé.

Bước 1: Gõ lệnh “RO” rồi nhấn enter, hoặc chọn Rotate trên bảng điều khiển. Tiếp theo chọn vào đối tượng bạn muốn xoay rồi nhấn cách.

Bước 2: Chọn một điểm trên đối tượng làm tâm xoay, tiếp theo, nhấn vào mũi tên xuống, chọn Reference sau đó nhấn phím cách.

Bước 3: Nhập góc độ bạn muốn hình xoay hướng tới, rồi nhấn phím cách. Hoặc dùng chuột chọn vào tâm xoay và điểm thứ hai rồi kéo đối tượng di chuyển đến vị trí bạn mong muốn. Cuối cùng click vào màn hình để cố định hình.

Dùng chuột để xoay đối tượng trong CAD

Cách dùng chuột để thực hiện lệnh xoay hình vẽ trong CAD tương đối đơn giản. Hãy thực hiện theo hướng dẫn sau bạn sẽ dễ dàng chuyển đổi vị trí đối tượng như mong muốn.

Bước 1: Chọn vào hình khối bạn muốn xoay trong CAD, sau đó gõ lệnh “RO” rồi nhấn phím cách hoặc enter.

Bước 2: Chọn điểm làm tâm xoay, sau đó di chuyển chuột để xoay hình theo hướng (góc độ) bạn mong muốn.

Bước 3: Cố định góc xoay bằng cách click chuột vào màn hình.

Tạo một bản sao của đối tượng được xoay

Có nhiều người dùng vẫn loay hoay không biết cách tạo một bản sao của đối tượng trong CAD như thế nào. Hãy cùng Sforum khám phá cách sử dụng lệnh xoay hình vẽ trong CAD 3D để tạo bản sao hoàn hảo dưới đây.

Bước 1: Gõ lệnh RO, nhấn phím cách, sau đó chọn đối tượng xoay muốn nhân bản, tiếp tục nhấn phím cách.

Bước 2: Chọn điểm trên đối tượng làm tâm xoay, tiếp theo, nhấn mũi tên xuống, chọn copy rồi nhấn phím cách.

Bước 3: Dùng chuột chọn hai điểm trên đối tượng xoay, kéo thả tới vị trí bạn mong muốn (có thể gõ số góc thay kéo thả). Cuối cùng nhấn click vào màn hình để cố định bản sao của đối tượng xoay.

Một số câu hỏi thường gặp

Ngoài băn khoăn về lệnh xoay hình trong CAD là gì, cách dùng như thế nào,… Chắc hẳn bạn vẫn còn những điều vướng mắc khác. Hãy cùng Sforum tìm hiểu về một số câu hỏi thường gặp liên quan tới lệnh xoay hình này dưới đây nhé.

Lệnh Rotate trong CAD là gì?

Lệnh Rotate (ký hiệu là RO) chính là lệnh dùng để xoay hình vẽ trong CAD. Rotate là một trong những lệnh cơ bản giúp người dùng điều chỉnh hướng, góc độ của đối tượng mà không phá vỡ tỷ lệ ban đầu của chúng.

Lệnh này cũng giúp bạn tạo ra được bản sao hoàn hảo của đối tượng mà không cần thao tác cầu kỳ. Bạn có thể tham khảo hướng dẫn các cách sử dụng lệnh xoay hình trong CAD 3D phía trên để hiểu rõ hơn về công dụng của lệnh.

Đối tượng nào thường được áp dụng cho lệnh Rotate?

Lệnh Rotate rất linh hoạt và có thể áp dụng cho hầu hết mọi loại đối tượng trong AutoCAD. Bao gồm các hình học, hình vẽ từ đơn giản tới phức tạp. Ví dụ: hình tròn, hình chữ nhật, khối lục giác, bản vẽ nhà, phòng ngủ, xe hơi,… Chỉ cần đó là đối tượng bạn cần xoay, đổi hướng trong AutoCAD thì đều có thể áp dụng lệnh Rotate để hoàn thành.

Qua bài viết trên, Sforum đã cùng bạn tìm hiểu về các cách sử dụng lệnh xoay hình trong CAD chi tiết. Hi vọng bạn đã nắm được cách dùng lệnh Rotate để xoay hình vẽ trong CAD 3D mà không làm hỏng kích thước vốn có của chúng. Tiếp tục dõi theo Sforum để nắm chắc cách dùng AutoCAD thiết kế thành công bạn nhé!
