Màn hình cảm ứng HMI là gì? Cấu tạo, phân loại và ứng dụng

Màn hình cảm ứng HMI là gì đang là thắc mắc của nhiều kỹ sư và nhà quản lý khi tìm kiếm giải pháp tối ưu hóa quy trình tương tác giữa người và máy nhằm nâng cao năng suất. Trong xu hướng tự động hóa, thiết bị này đóng vai trò như một công cụ điều khiển trực quan, linh hoạt và không thể thiếu.

Màn hình cảm ứng HMI là gì? Vai trò ra sao?

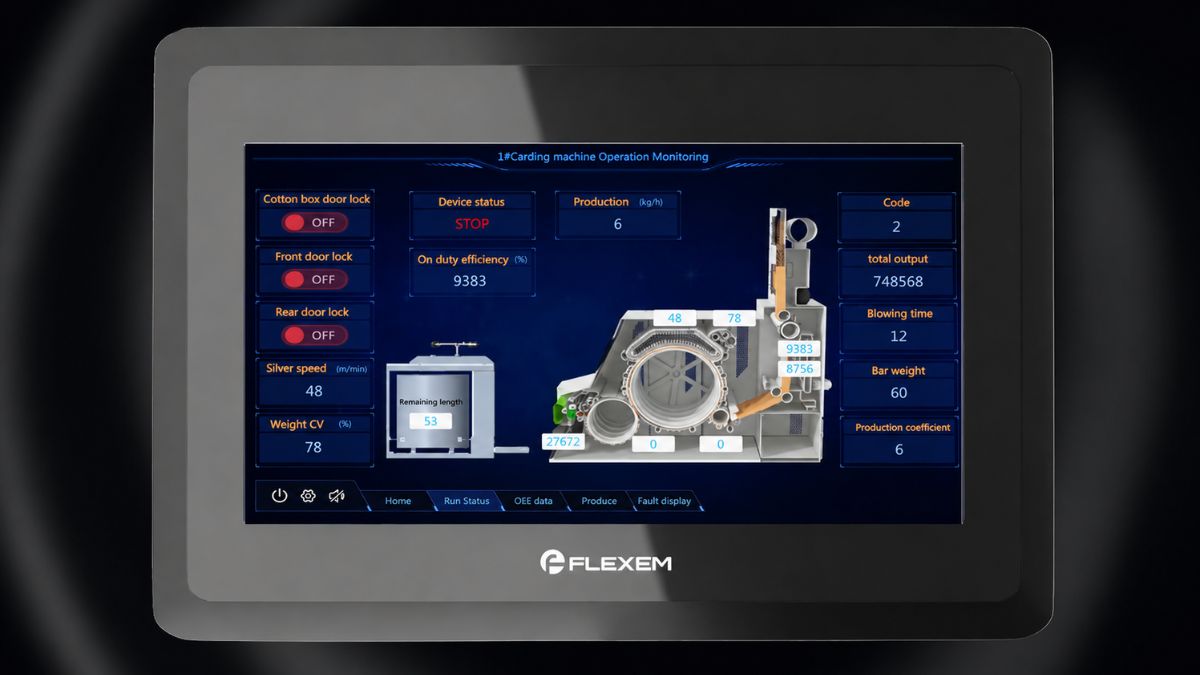

HMI (viết tắt của Human-Machine Interface) dùng để chỉ hệ thống giao tiếp trực quan giữa người vận hành và trang thiết bị kỹ thuật. Hiểu một cách đơn giản, thiết bị kỹ thuật số này hoạt động như một cầu nối trung gian.

Nó cho phép người vận hành dễ dàng theo dõi, điều chỉnh thông số và kiểm soát toàn bộ trạng thái hoạt động của hệ thống máy móc. Thực hiện thông qua các biểu đồ, nút bấm cảm ứng trực quan thay vì những bảng điều khiển cơ học truyền thống cồng kềnh.

Trong các hệ thống sản xuất tự động, dòng sản phẩm này được xem là cầu nối trung tâm không thể thiếu. Khi được tích hợp vào hệ thống, sản phẩm hỗ trợ số hóa và trực quan hóa toàn bộ dữ liệu máy móc theo thời gian thực. Nhờ vậy, kỹ sư vận hành có thể nhanh chóng phát hiện lỗi, thay đổi tốc độ, áp suất hoặc nhiệt độ của dây chuyền một cách chính xác. Giúp giảm thiểu tối đa các sự cố kỹ thuật và nâng cao hiệu suất lao động cho doanh nghiệp.

[Product_Listing categoryid="661" propertyid="" customlink="https://cellphones.com.vn/phu-kien/the-nho-usb-otg/usb.html" title="Danh sách USB giá tốt tại CellphoneS"]

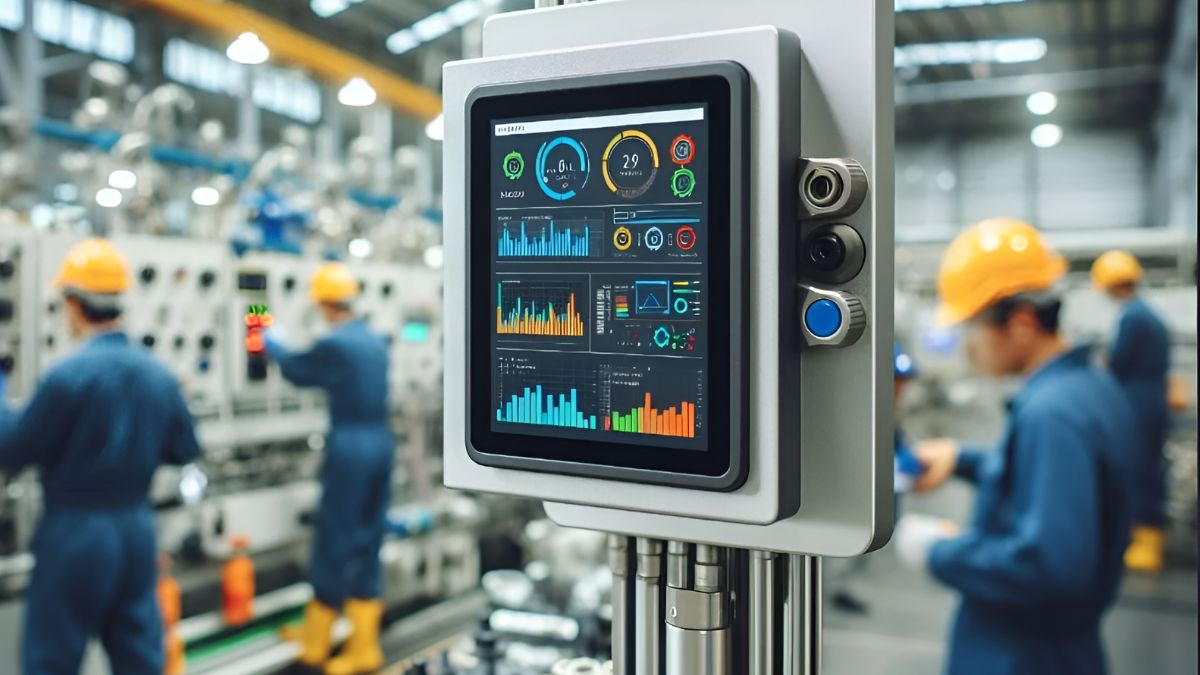

Ưu điểm và nhược điểm của màn hình HMI

Để đưa ra lựa chọn đầu tư phù hợp cho nhà xưởng, việc đánh giá hai mặt ưu và nhược điểm của công nghệ hiển thị này là điều vô cùng cần thiết đối với mỗi doanh nghiệp.

• Ưu điểm: Điểm cộng lớn của giải pháp này là khả năng tối ưu hóa quy trình điều khiển một cách linh hoạt và tiện lợi. Thay vì hàng chục nút nhấn, công tắc vật lý riêng biệt, tất cả tính năng điều khiển giờ đây được tích hợp gọn gàng trên một bề mặt kính cảm ứng thông minh.

Giao diện đồ họa hiển thị sinh động, hỗ trợ đa ngôn ngữ giúp người sử dụng dễ dàng thao tác mà không cần trải qua các khóa đào tạo kỹ thuật quá phức tạp. Khả năng lưu trữ dữ liệu, cảnh báo lỗi từ xa và tính linh hoạt khi cần cập nhật phần mềm cũng là điểm cộng lớn.

• Nhược điểm: Người dùng sẽ phải cân nhắc mức kinh phí khá lớn nếu muốn sở hữu các model cao cấp có màn hình hiển thị rộng. Ngoài ra, do là thiết bị điện tử nhạy cảm, phần màn hình này có thể bị suy giảm tuổi thọ hoặc gặp lỗi loạn cảm ứng nếu liên tục làm việc dưới môi trường có nhiệt độ quá cao, độ ẩm lớn hoặc bị dầu mỡ và hóa chất công nghiệp bám vào.

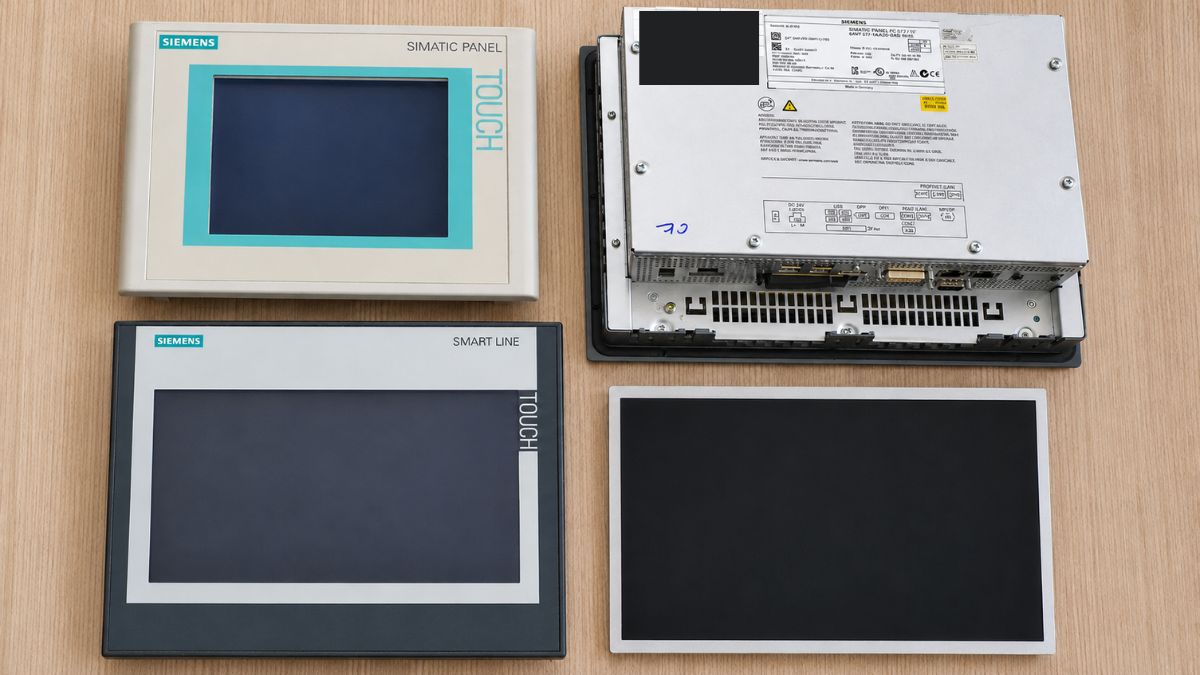

Cấu tạo của màn hình cảm ứng HMI gồm những gì?

Hệ thống màn hình cảm ứng HMI hiển thị vận hành ổn định nhờ sự cấu thành từ sự kết hợp chặt chẽ giữa phần cứng và phần mềm lập trình chuyên dụng.Đặc điểm chi tiết:

Phần cứng của màn hình HMI

Phần cứng được xem là bộ khung vật lý chịu trách nhiệm thực thi các thao tác cơ học và hiển thị hình ảnh trực quan. Cấu tạo cơ bản của khối này bao gồm tấm nền LCD hoặc OLED có độ phân giải cao để hiển thị dữ liệu đồ họa, đi kèm với một lớp kính cảm ứng nhạy bén phía trên giúp tiếp nhận lệnh nhấn từ ngón tay người dùng.

Bên trong lớp vỏ bảo vệ chắc chắn là bo mạch chủ chứa bộ vi xử lý CPU mạnh mẽ, bộ nhớ lưu trữ flash (ROM) để chứa chương trình giao diện. Kết hợp cùng bộ nhớ RAM đảm nhận nhiệm vụ xử lý các tác vụ tính toán và hiển thị thông số hoạt động liên tục từ máy móc truyền về.

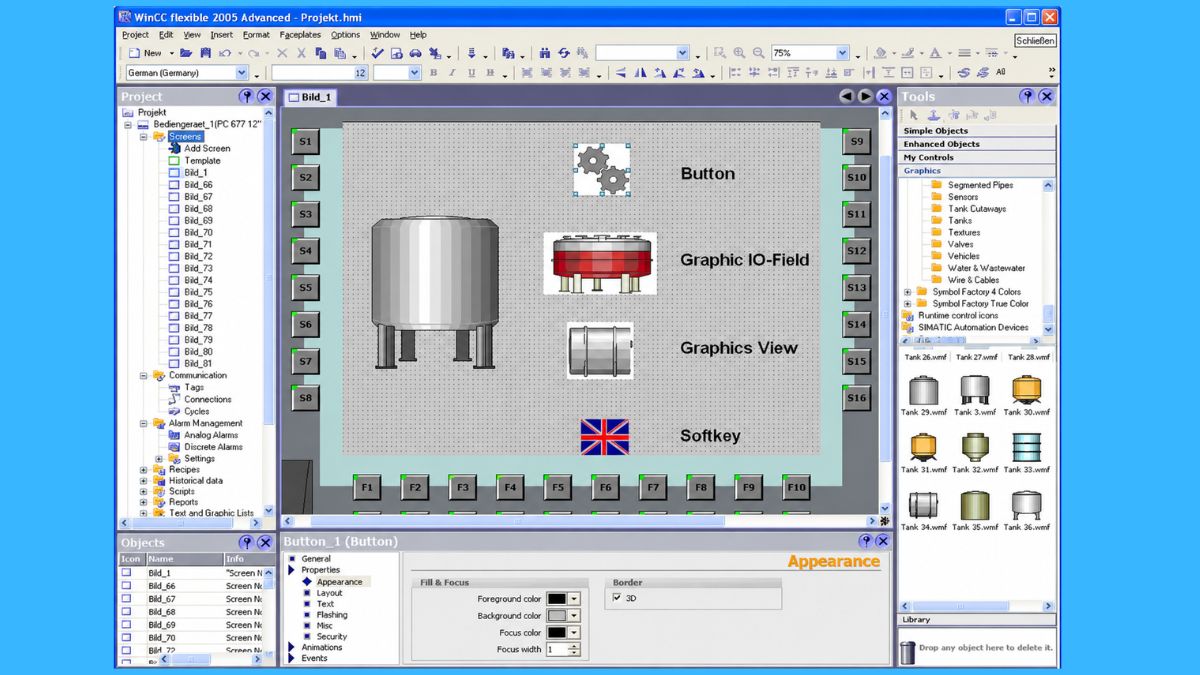

Phần mềm và giao diện điều khiển

Phần mềm chính là yếu tố tạo nên trí tuệ và khả năng tương tác mượt mà cho toàn bộ thiết bị. Thành phần này bao gồm các chương trình hệ điều hành nhúng chuyên dụng và các công cụ lập trình đồ họa đi kèm từ nhà sản xuất.

Thông qua phần mềm, các kỹ sư tự động hóa có thể tự do thiết kế các đối tượng giao diện trực quan như nút nhấn ảo, thanh trượt cài đặt, đồng hồ đo áp suất, đồ thị biểu diễn xu hướng nhiệt độ và các khung cửa sổ hiển thị cảnh báo lỗi. Toàn bộ chương trình điều khiển sau khi được biên dịch sẽ được nạp trực tiếp vào bộ nhớ của thiết bị, để sẵn sàng thực hiện các kịch bản tương tác phức tạp giữa con người với máy móc sản xuất.

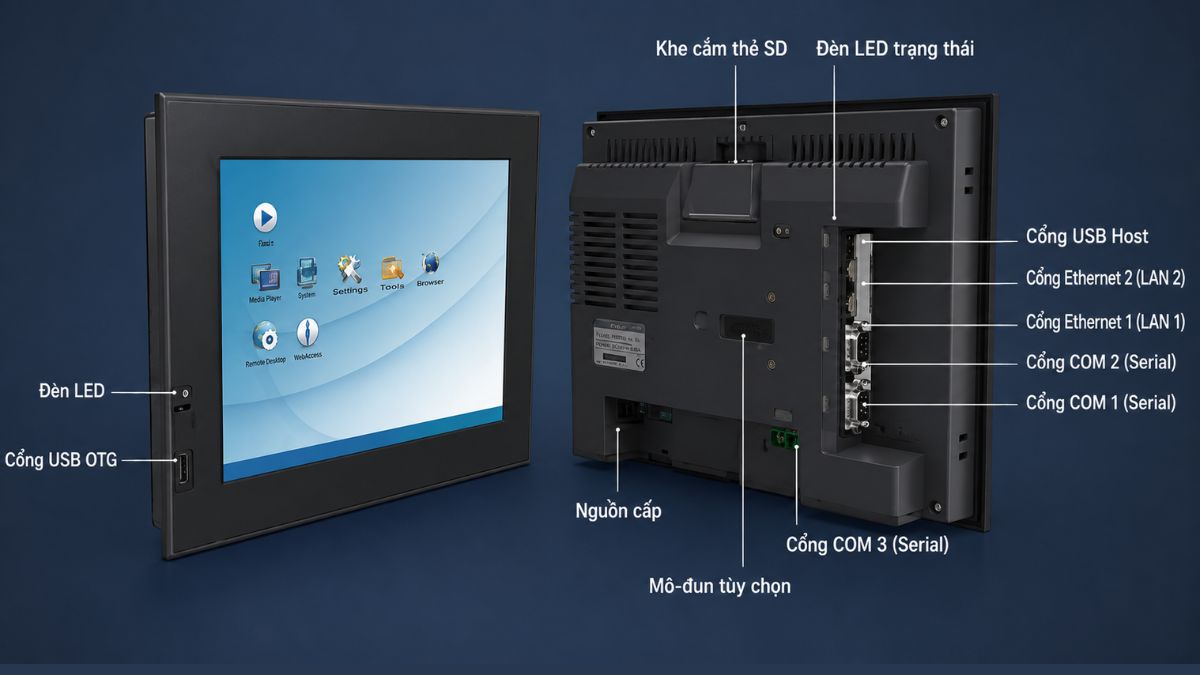

Các cổng kết nối và giao thức truyền thông phổ biến

Khả năng liên kết dữ liệu mạnh mẽ của thiết bị phụ thuộc hoàn toàn vào hệ thống cổng cắm vật lý và các ngôn ngữ truyền thông tích hợp. Phía sau mỗi thiết bị luôn được trang bị sẵn các cổng kết nối vật lý tiêu chuẩn như:

• Cổng mạng Ethernet (RJ45)
• Cổng nối tiếp RS232, RS485
• Cổng USB dùng để truyền nạp dữ liệu

Trình điều khiển của máy hỗ trợ đồng bộ mượt mà với hàng loạt chuẩn mạng công nghiệp thông dụng hiện nay, tiêu biểu như MPI, CANbus, Profibus, cùng các biến thể Modbus TCP và RTU. Sự đa dạng này giúp thiết bị dễ dàng trao đổi thông tin liên tục và đồng bộ dữ liệu với các bộ điều khiển PLC trên dây chuyền.

Phân loại màn hình cảm ứng HMI

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe và phù hợp với từng vị trí lắp đặt khác nhau, dòng sản phẩm giao diện này được chia thành nhiều phân khúc chuyên biệt. Giới thiệu về màn hình HMI phân loại gồm:

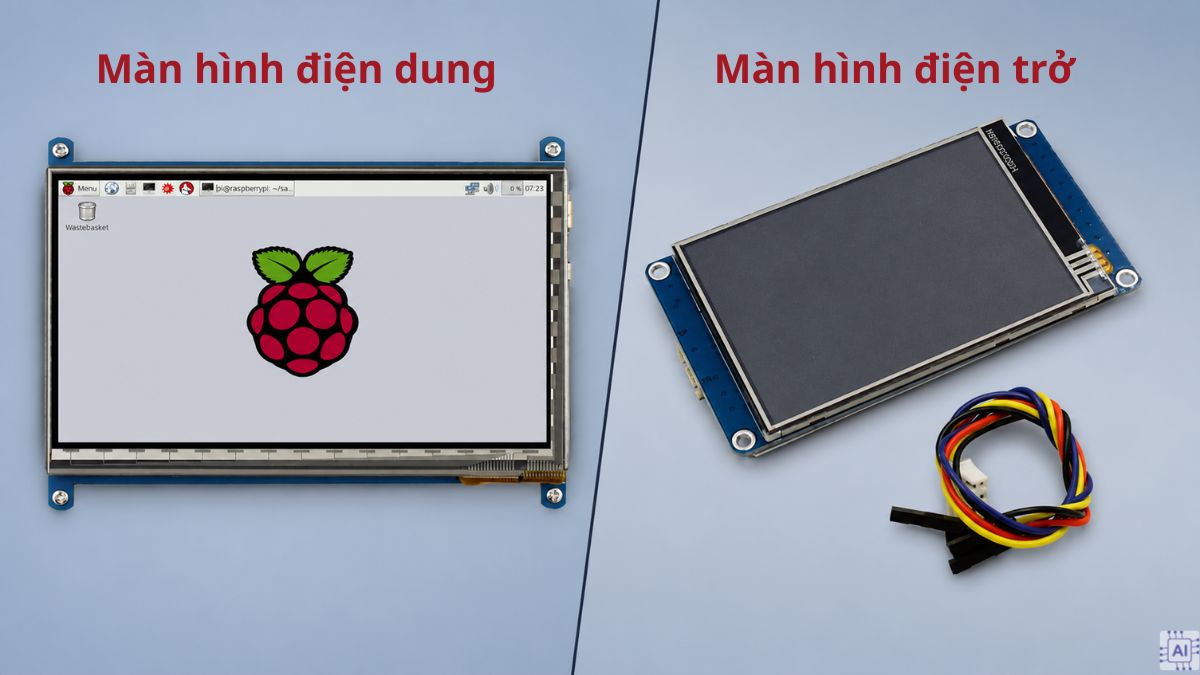

Phân loại theo công nghệ cảm ứng

Dựa trên nguyên lý nhận diện thao tác, thiết bị được chia làm hai dòng chính là điện trở và điện dung.

• Tấm nền cảm ứng điện trở hoạt động dựa trên áp lực cơ học nhẹ, cho phép người vận hành đeo găng tay bảo hộ dày khi thao tác, rất thích hợp cho môi trường bụi bặm, dầu mỡ của xưởng cơ khí.
• Ngược lại, dòng điện dung mang lại trải nghiệm vuốt chạm mượt mà, hỗ trợ đa điểm và hiển thị sắc nét hơn. Tuy nhiên đòi hỏi thao tác bằng tay trần nên thường dùng ở phòng điều khiển trung tâm sạch sẽ.

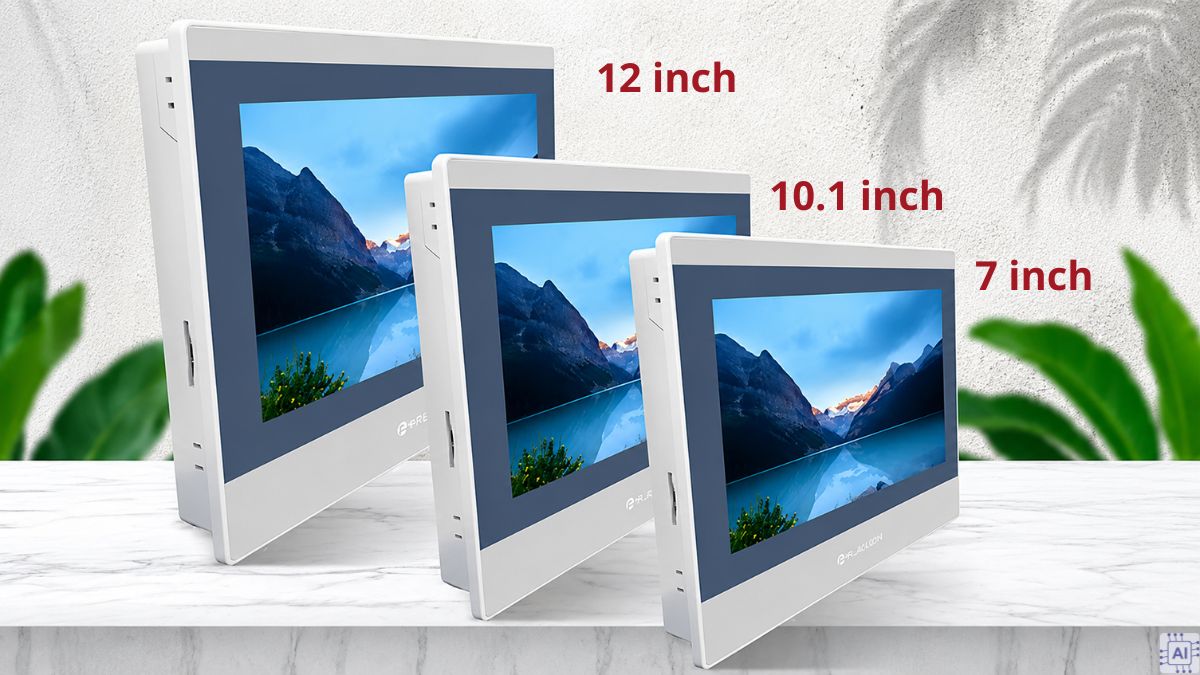

Phân loại theo kích thước và môi trường lắp đặt

Quy mô của hệ thống máy móc sẽ quyết định không gian hiển thị phù hợp. Để phù hợp với từng không gian lắp đặt, thị trường hiện có rất nhiều tùy chọn về kích cỡ, trong đó các thông số phổ biến gồm:

• Dòng mini 4.3 inch và 7 inch
• Dòng tầm trung 10.1 inch
• Dòng lớn 12 inch, 15 inch đến 22 inch

Bên cạnh kích thước, thiết bị còn phân loại theo tiêu chuẩn bảo vệ vỏ máy (IP65, IP66). Những dòng máy lắp ở môi trường khắc nghiệt ngoài trời hay xưởng hóa chất sẽ có kết cấu khung kim loại chống nước tốt hơn dòng tủ điện thông thường.

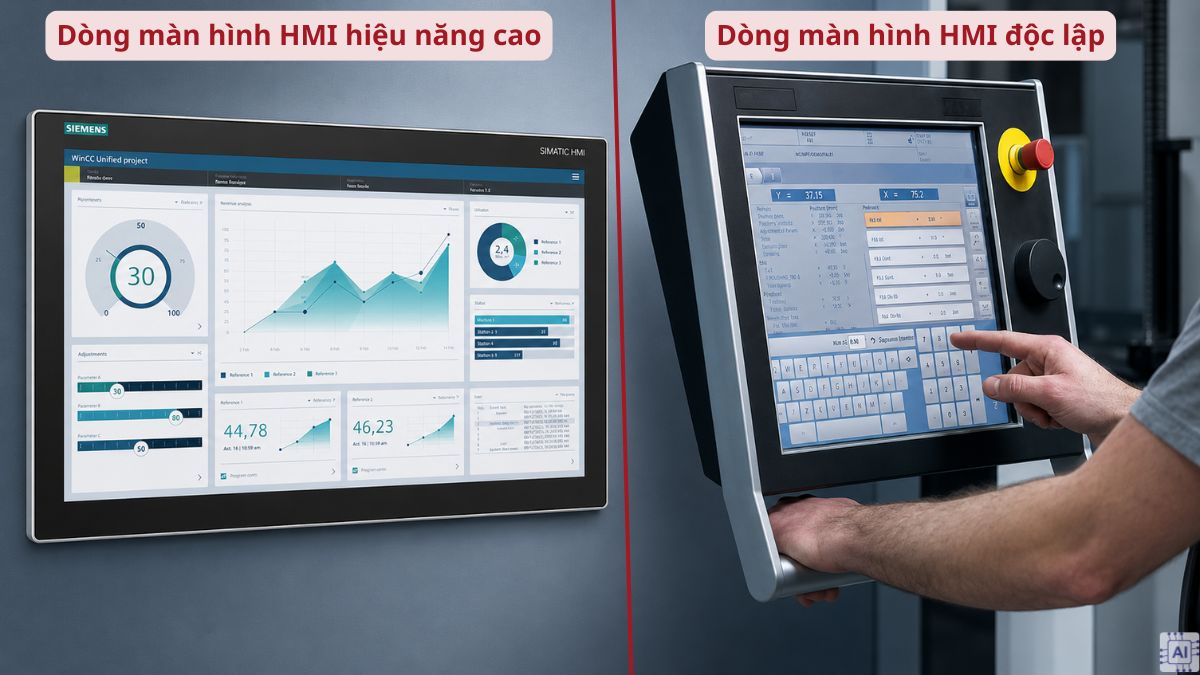

Phân loại theo khả năng kết nối và ứng dụng

Xét về tiêu chí cấu trúc vận hành, có thể chia thành dòng độc lập và dòng kết nối mạng hiệu năng cao.

• Dòng độc lập thường là các màn hình nhúng chuyên dụng có cấu hình vừa phải. Dòng này chỉ tập trung kết nối trực tiếp với một vài bộ PLC cục bộ để điều khiển các cụm máy đơn lẻ.
• Dòng hiệu năng cao chạy trên nền tảng máy tính công nghiệp (PC-based) sử dụng hệ điều hành Windows sở hữu dung lượng bộ nhớ khổng lồ. Ngoài ra, dòng này còn hỗ trợ kết nối mạng LAN rộng lớn để truyền tải, lưu trữ cơ sở dữ liệu quy mô lớn và liên kết trực tiếp với các trung tâm giám sát tổng thể của nhà máy.

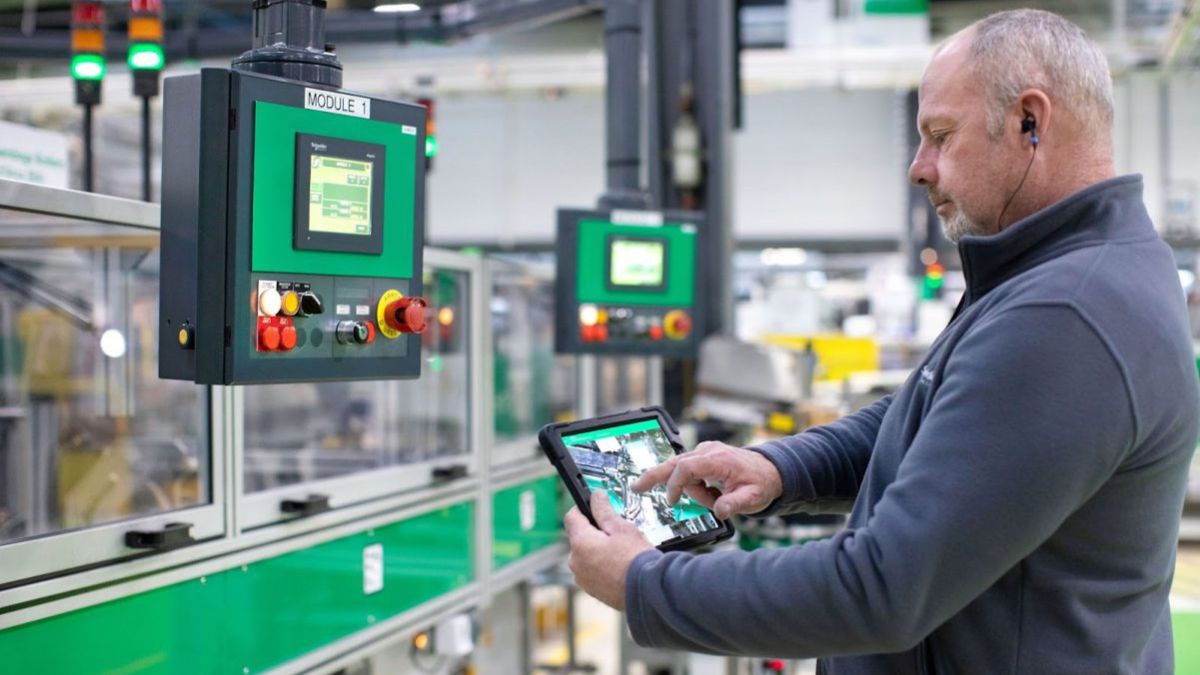

Ứng dụng của màn hình cảm ứng HMI trong công nghiệp

Sự xuất hiện của công nghệ hiển thị thông minh đã làm thay đổi bộ mặt của các ngành sản xuất và quản lý hạ tầng hiện đại.

• Ứng dụng trong sản xuất và tự động hóa nhà máy: Tại các dây chuyền lắp ráp ô tô, đóng gói dược phẩm hay thực phẩm, thiết bị được lắp trên tủ điều khiển để trực quan hóa dữ liệu. Người vận hành dễ dàng theo dõi tiến độ, kiểm soát số lượng sản phẩm và chủ động điều chỉnh tốc độ băng tải hoặc nhiệt độ lò sấy một cách an toàn.
• Ứng dụng trong điện lực, xử lý nước và hạ tầng: Trong các hệ thống trạm bơm, phân phối điện hoặc xử lý nước thải, sản phẩm đóng vai trò hiển thị sơ đồ công nghệ tổng thể. Mọi thông số từ cảm ứng đo lường về dòng điện, áp lực hay lưu lượng liên tục cập nhật, giúp kỹ sư giám sát toàn diện hạ tầng từ xa.
• Xu hướng HMI tích hợp IoT và AI năm 2026: Sự bùng nổ của AIoT và điện toán biên đã thúc đẩy công nghệ giao diện người - máy phát triển vượt bậc. Các thiết bị thế hệ mới kết nối đám mây qua giao thức MQTT và dùng trí tuệ nhân tạo để phân tích dữ liệu, tự động dự đoán lỗi nhằm cảnh báo bảo trì, tối ưu chi phí cho doanh nghiệp.

Mong rằng các giải đáp wiki - thuật ngữ về màn hình cảm ứng HMI là gì bên trên đã mang đến những kiến thức giá trị, giúp bạn tối ưu hóa quy trình vận hành hệ thống một cách hiệu quả. Có thể thấy sự xuất hiện của màn hình cảm ứng HMI và cách ứng dụng linh hoạt công nghệ này chính là bệ phóng giúp doanh nghiệp bứt phá năng suất trên lộ trình tự động hóa toàn diện.
