Cách bắt điểm trong CAD với câu lệnh chi tiết theo từng bước

Một trong những kỹ năng quan trọng nhất của các designer khi làm việc đó chính là cài đặt truy bắt điểm trong CAD. Nhờ nắm vững thao tác này mà các kỹ sư và nhà thiết kế có thể hiện thực hóa ý tưởng một cách chính xác, nhanh chóng nhất. Vậy nên, nếu bạn đang tìm cách bật lệnh chỉnh bắt điểm trong CAD thì hãy cùng Sforum tham khảo trong nội dung sau.

Bắt điểm trong CAD là gì? Hướng dẫn thiết lập chế độ truy bắt điểm

Trước khi tìm hiểu cách cài đặt bắt điểm trong CAD, bạn cần hiểu rõ khái niệm về lệnh bắt điểm. Bởi dù là một thủ thuật thường xuyên sử dụng nhưng chưa chắc người trong ngành đã hiểu rõ được vấn đề này, cụ thể:

Khái niệm bắt điểm trong CAD

Bật bắt điểm trong CAD là một tính năng quan trọng giúp người dùng dễ dàng xác định các vị trí của đối tượng trên bản vẽ, điển hình như: Điểm giao, điểm giữa, tâm đường tròn hoặc điểm cuối. Hiểu đơn giản thì đây chính là công cụ giúp các đối tượng trong bản vẽ được kết nối và điều chỉnh một cách nhanh chóng. Từ đó hỗ trợ nâng cao chất lượng và đảm bảo tính chính xác của thiết kế.

Cách cấu hình chế độ truy bắt điểm trong CAD

Để sử dụng tính năng chỉnh bắt điểm trong CAD hiệu quả, việc đầu tiên bạn cần làm đó là thiết lập chế độ chụp ảnh phù hợp với nhu cầu. Cụ thể thì trên màn hình CAD, bạn tiến hành nhập OS (OSNAP) và bấm Enter để mở hộp Drafting Setting.

Trong bảng này, bạn nhấn chọn mục Object Snap và tick vào các ô có chế độ phù hợp theo yêu cầu của bản vẽ.

Ý nghĩa của các tùy chọn này gồm có:

• Endpoint: Bắt chính xác điểm cuối.
• Midpoint: Truy bắt trung điểm.
• Quadrant: Bắt các phần tư của đường tròn hoặc cung.
• Intersection: Lệnh truy bắt điểm giao giữa hai đối tượng.
• Node: Bắt điểm chia từ lệnh Divide hoặc Measure.
• Tagent: Bắt điểm tiếp tuyến.
• Insertion: Chèn điểm vào đối tượng.
• Center: Bắt tâm của hình tròn.
• Parallel: Bắt đường song song chính xác.
• Extension: Kéo dài đường thẳng đến điểm ngoài.
• Prependicular: Bắt vuông góc.
• Nearest: Bắt điểm tự do trên đối tượng.
• Apparent Intersection: Giao điểm hai đối tượng vuông góc với nhau.

Hướng dẫn dùng lệnh truy bắt điểm trong CAD chi tiết

Dù bạn là người mới hay đã quen thuộc với CAD, việc sử dụng đúng cách truy bắt điểm sẽ giúp bạn nâng cao hiệu suất làm việc của mình. Cụ thể, để khai thác tối đa tính năng lệnh bắt điểm trong CAD thì bạn hãy làm theo hướng dẫn sau:

Hướng dẫn nhanh

Đầu tiên, bạn hãy mở phần mềm CAD trên máy tính của mình, sau đó nhấn phím F3 (nếu sử dụng laptop thì nhấn phím Fn + F3) để bật/tắt truy bắt điểm. Ngoài ra, bạn cũng có thể kích hoạt bằng cách click vào biểu tượng Object Snap trên màn hình. Khi chế độ đã được bật, bạn hãy di chuột đến các vị trí cần cài đặt để tiến hành truy bắt điểm.

Hướng dẫn chi tiết từng bước

Nếu bạn là người mới sử dụng phần mềm AutoCAD lần đầu tiên, hãy tham khảo ngay cách cài đặt bắt điểm trong CAD chi tiết dưới đây để dễ dàng thực hiện hơn nhé:

Bước 1: Bạn mở phần mềm AutoCAD trên máy tính của mình.

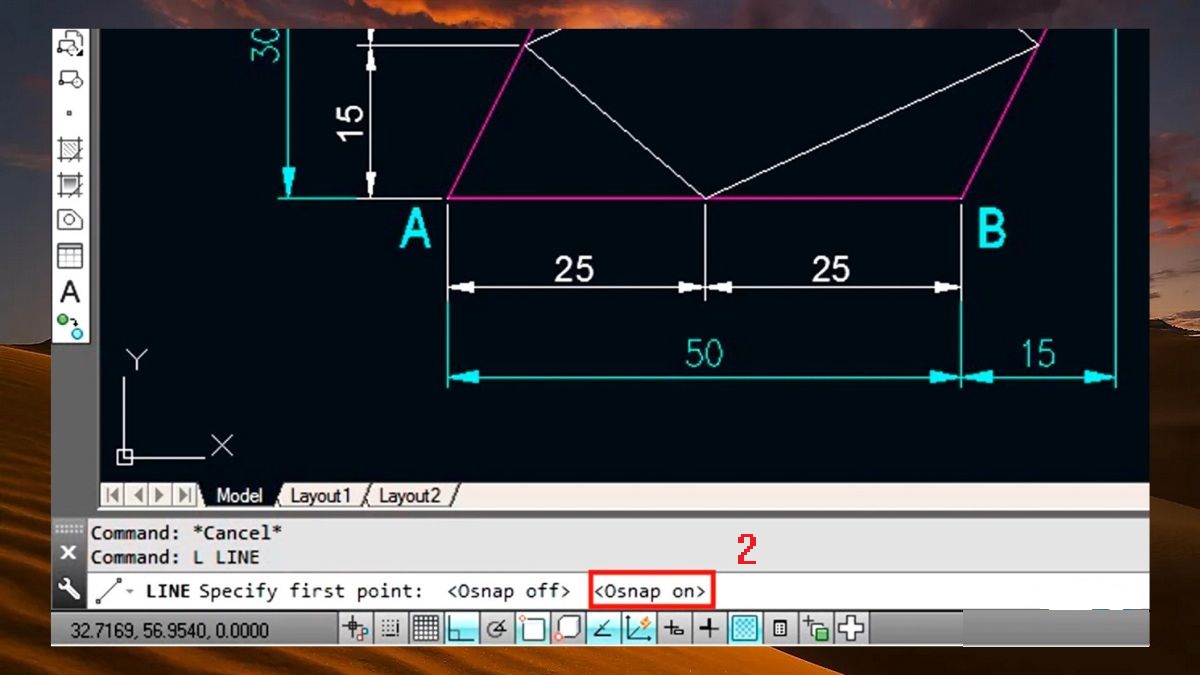

Bước 2: Tại đây, bạn hãy nhấn F3 để bật/tắt nhanh chế độ OSNAP. Trong trường hợp dùng laptop thì hãy nhấn Fn + F3 để kích hoạt. Ngoài ra, bạn cũng có thể click chuột vào biểu tượng Object Snap trên thanh trạng thái ở phía dưới màn hình để khởi động phần mềm.

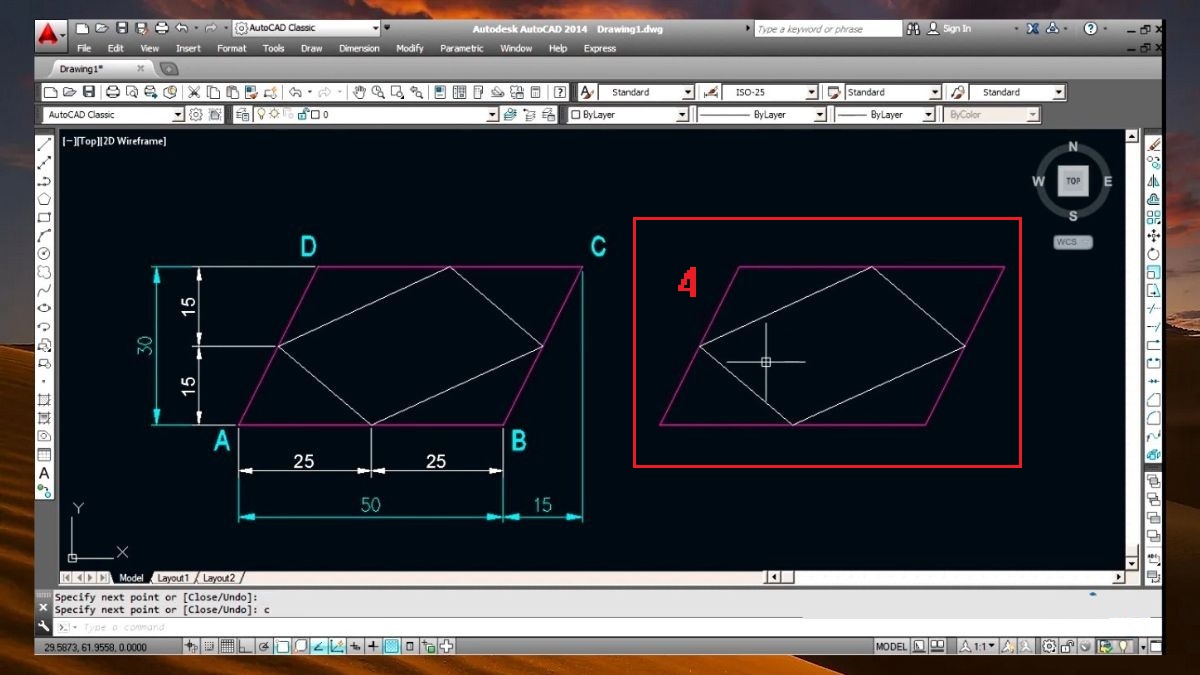

Bước 3: Khi bạn muốn vẽ các đối tượng như đường thẳng hay hình tròn, hãy di chuyển con trỏ chuột đến gần các vị trí cần bắt điểm.

Bước 4: Cuối cùng, bạn chỉ cần click chuột tại vị trí đó để bắt điểm.

Nếu bạn đang tìm kiếm một chiếc máy tính đồ họa để hỗ trợ làm việc với CAD hiệu quả, hãy đến CellphoneS để lựa chọn sản phẩm phù hợp. Những chiếc máy tính tại đây đều có cấu hình mạnh mẽ, card đồ họa rời và màn hình độ phân giải cao để đáp ứng tốt các yêu cầu xử lý bản vẽ phức tạp. Để tham khảo nhiều mẫu máy tính đồ họa chất lượng, bạn hãy cùng Sforum tham khảo các gợi ý sau:

[Product_Listing categoryid="1055" propertyid="" customlink="https://cellphones.com.vn/laptop/do-hoa.html" title="Tham khảo danh sách laptop đồ họa - kỹ thuật được quan tâm tại CellphoneS!"]

Các lỗi thường gặp khi sử dụng lệnh bắt điểm trong CAD

Việc nắm rõ cách cài đặt bắt điểm trong CAD có vai trò rất lớn trong việc xác định các vị trí trên bản vẽ. Tuy nhiên khi sử dụng, người dùng thường gặp phải hai lỗi phổ biến dưới đây khiến hiệu suất làm việc bị ảnh hưởng nghiêm trọng.

Lỗi truy bắt điểm không chính xác

Đây là lỗi khi các điểm cần bắt trong bản vẽ không được xác định đúng khiến thiết kế bị sai lệch. Để xử lý lỗi này, bạn cần đảm bảo chế độ Object Snap (OSNAP) đã được bật và kiểm tra lại các chế độ bắt điểm đã thiết lập. Bên cạnh đó, bạn cũng cần zoom màn hình lên để nhìn rõ hơn vị trí cần bắt, tránh tình trạng các điểm bị chồng chéo hoặc khó xác định.

Hiện tượng giật khi bắt điểm trong CAD

Khi sử dụng lệnh bắt điểm trong CAD, nếu thấy có hiện tượng giật lag thì tức là máy tính của bạn có cấu hình thấp hơn so với yêu cầu xử lý của phần mềm. Ngoài ra, bản vẽ chứa nhiều đối tượng cũng là nguyên nhân làm đầy dung lượng và gây chậm cho máy.

Để khắc phục, bạn hãy cập nhật driver đồ họa phiên bản tương thích với máy tính của mình. Đồng thời sử dụng lệnh Purge để xóa các đối tượng không cần thiết trên bản vẽ để hạn chế tình trạng dung lượng nhanh bị đầy.

Vừa rồi là cách cài đặt truy bắt điểm trong CAD đơn giản mà Sforum muốn hướng dẫn cho các bạn. Hy vọng thông qua bài viết này, bạn sẽ không còn gặp khó khăn khi muốn bật lệnh chỉnh bắt điểm trong CAD để hoàn thành bản vẽ thêm nhanh gọn, chính xác. Đừng quên truy cập Sforum thường xuyên để tham khảo thêm nhiều mẹo hay khi sử dụng phần mềm CAD nhé.
