File DGN là gì? Cách mở và chuyển đổi chi tiết

Khi làm việc với bản vẽ kỹ thuật, nhiều người thường gặp tệp có đuôi DGN nhưng chưa rõ file DGN là gì. Đây là định dạng đồ họa được sử dụng phổ biến trong thiết kế công trình, mô hình 3D và bản đồ kỹ thuật số. Chỉ với vài thao tác đơn giản, bạn đã có thể mở và chuyển đổi file này một cách nhanh chóng, dễ dàng.

File DGN là gì?

File DGN (Design) là một loại bản vẽ kỹ thuật do Bentley Systems phát triển. Định dạng này dùng để lưu trữ bản vẽ 2D/3D trong các phần mềm chuyên dụng như MicroStation. Tệp DGN có thể chứa chi tiết mô hình, ký hiệu, lớp bản vẽ và nhiều yếu tố đồ họa khác phục vụ cho công trình kỹ thuật.

Khác với định dạng DWG quen thuộc của AutoCAD, DGN được tối ưu cho các dự án có quy mô lớn như cầu đường, quy hoạch đô thị hay thiết kế hạ tầng. Nhờ khả năng quản lý dữ liệu chính xác và hỗ trợ cộng tác mạnh mẽ, file DGN luôn được xem là lựa chọn tin cậy trong lĩnh vực thiết kế và xây dựng hiện đại.

Để xử lý mượt mà các file DGN và thiết kế phức tạp, bạn cần một thiết bị đủ khỏe. Laptop đồ họa trang bị GPU chuyên dụng, RAM lớn cùng màn hình sắc nét giúp mở, chỉnh sửa và render bản vẽ kỹ thuật nhanh chóng, tham khảo ngay:

[Product_Listing categoryid="1055" propertyid="" customlink="https://cellphones.com.vn/laptop/do-hoa.html" title="Danh sách Laptop đồ họa đang được quan tâm nhiều tại CellphoneS"]

Ưu và nhược điểm của file DGN

Sau khi đã hiểu định dạng file DGN là gì, bạn nên tìm hiểu rõ ưu và nhược điểm của loại tệp này. Việc nắm bắt đặc điểm này sẽ giúp bạn khai thác tối đa sức mạnh của định dạng trong quá trình làm việc kỹ thuật:

Ưu điểm:

• Hỗ trợ thiết kế 2D/3D với độ chính xác cao, phù hợp cho các dự án kỹ thuật hoặc xây dựng quy mô lớn.
• Phù hợp với các dự án quy mô lớn nhờ khả năng quản lý dữ liệu thiết kế phức tạp, bao gồm các thông số về tọa độ, phép chiếu, đơn vị đo lường và độ phân giải.
• Quản lý lớp, đối tượng và thông tin bản vẽ khoa học, giúp cộng tác hiệu quả.

Nhược điểm:

• Ít phổ biến hơn định dạng DWG, gây khó khăn khi chia sẻ và cộng tác.
• Phụ thuộc phần mềm chuyên dụng như MicroStation, AutoCAD, Teigha, ARES Commander hoặc FreeCAD.
• Tương thích với phần mềm CAD bên ngoài Bentley còn hạn chế.
• Một số trang đọc file DGN online hiển thị chưa đầy đủ nội dung bản vẽ.

Ứng dụng thực tế của file DGN

Khi hiểu được DGN là file gì, bạn sẽ nhận thấy định dạng này được ứng dụng rộng rãi trong thiết kế và kỹ thuật, bao gồm:

• Hạ tầng, quy hoạch và xây dựng: Dùng để thiết kế cầu, đường, hầm, hệ thống thoát nước, tổng thể khu đô thị, mô hình 3D công trình hay lưu trữ thông tin vật liệu, cấu trúc kỹ thuật.
• Ngành dầu khí, năng lượng, công nghiệp: Ứng dụng trong mô hình nhà máy, giàn khoan, đường ống hay hệ thống điện.
• Bản đồ và GIS: Lưu trữ dữ liệu không gian, kết hợp với các công cụ đọc file DGN online để phân tích địa lý, hạ tầng.

Các phần mềm có thể dùng để mở và chỉnh sửa file DGN

Để làm việc hiệu quả với file DGN, người dùng cần lựa chọn công cụ phù hợp hỗ trợ đọc, chỉnh sửa và chuyển đổi định dạng. Một vài phần mềm mở file DGN trên máy tính hoặc trực tuyến bao gồm:

• MicroStation: Phần mềm gốc do Bentley Systems phát triển, hỗ trợ đầy đủ việc tạo, chỉnh sửa và quản lý file chuyên nghiệp.
• AutoCAD: Có thể mở hay chuyển đổi từ DGN sang DWG để chỉnh sửa linh hoạt hơn, tuy nhiên khả năng chỉnh sửa trực tiếp còn hạn chế.
• Teigha Viewer (ODA Viewer): Công cụ miễn phí cho phép xem, phân tích nội dung tệp DGN, DWG, DXF nhanh chóng mà không cần cài đặt phần mềm nặng.
• ARES Commander: Phần mềm CAD đa năng hỗ trợ đọc, chỉnh sửa và lưu file DGN cùng nhiều định dạng thiết kế khác.
• FreeCAD: Giải pháp mã nguồn mở, cho phép đọc hay chỉnh sửa cơ bản, phù hợp với người dùng phổ thông hoặc mục đích học tập.

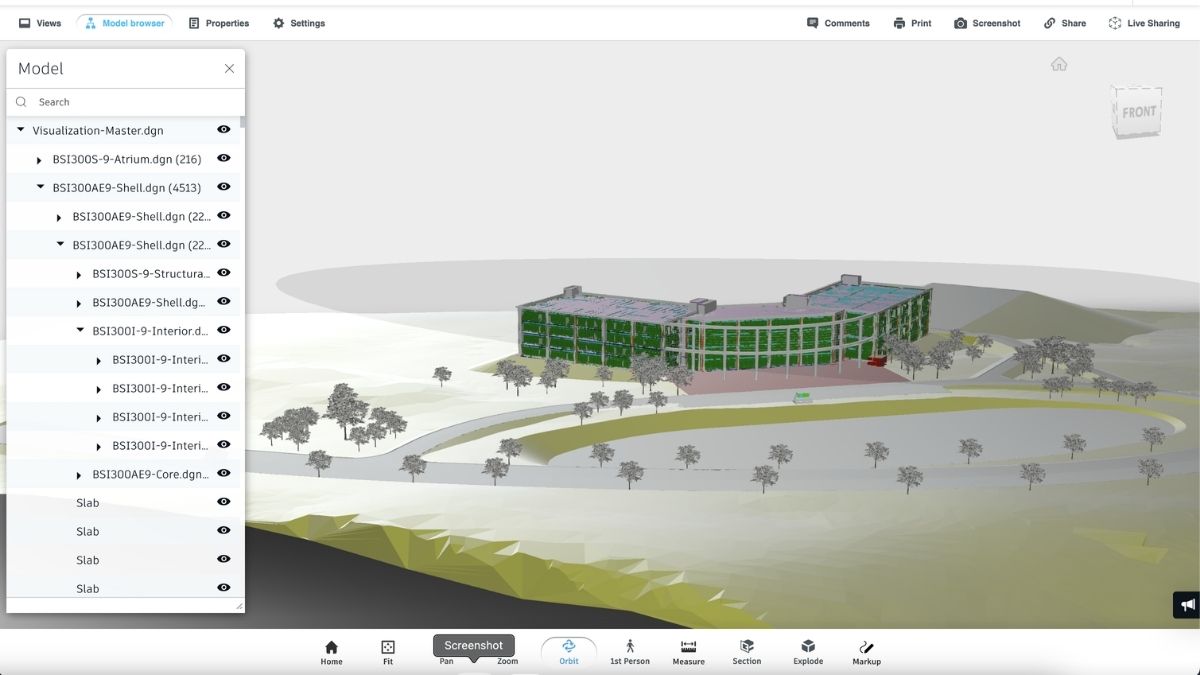

• Bentley View: Trình xem chuyên dụng của Bentley giúp mở, đo, in tệp online hoặc offline với độ chính xác cao, hoàn toàn miễn phí.

So sánh giữa file DGN và DWG

Điểm khác giữa đuổi file DWG và đuôi file DGN là gì? Hai tệp DGN và DWG đều là định dạng phổ biến trong lĩnh vực thiết kế kỹ thuật và CAD, nhưng mỗi loại lại có đặc điểm riêng phù hợp với từng mục đích sử dụng:

Tiêu chí	DGN	DWG
Nhà phát triển & Phần mềm chính	Là sản phẩm của Bentley Systems, thường được mở và chỉnh sửa trên MicroStation.	Thuộc Autodesk, là định dạng mặc định của AutoCAD.
Mục đích sử dụng	Thường dùng cho dự án hạ tầng, giao thông, quy hoạch đô thị và mô hình 3D lớn.	Phù hợp với bản vẽ kỹ thuật, kiến trúc, cơ khí.
Độ phổ biến & Tương thích	Ít phổ biến, hoạt động chính trong môi trường Bentley.	Phổ biến rộng, tương thích tốt với nhiều phần mềm CAD.
Hiệu năng & Xử lý dữ liệu	Ổn định với dự án lớn, xử lý tốt dữ liệu dung lượng cao.	Linh hoạt, tối ưu cho bản vẽ nhỏ và chi tiết.
Khả năng xem & chỉnh sửa online	Có thể xem DGN online bằng Bentley View hoặc công cụ tương thích.	Hỗ trợ AutoCAD Web, Autodesk Viewer và nhiều công cụ trực tuyến miễn phí.

Một số lỗi thường gặp với file DGN và cách xử lý

Trong quá trình làm việc, người dùng đôi khi gặp sự cố khi mở hoặc chuyển đổi tệp DGN. Dưới đây là một số lỗi thường gặp và cách xử lý giúp bạn khắc phục nhanh và đảm bảo dữ liệu luôn hiển thị chính xác:

• File DGN không mở được: Thường do tệp bị lỗi hoặc phiên bản không tương thích. Giải pháp là mở bằng MicroStation, Bentley View hoặc khôi phục từ bản sao lưu.
• Lỗi khi chuyển đổi sang DWG: Dữ liệu có thể bị mất, sai lệch. Hãy sử dụng công cụ xuất chính thức của Bentley và kiểm tra kỹ các tùy chọn xuất.
• Lỗi hiển thị đối tượng: Lớp, ký hiệu, hình khối không hiển thị đầy đủ. Nên kiểm tra cài đặt hiển thị lớp, cập nhật driver đồ họa, và dùng phần mềm hỗ trợ đầy đủ tính năng DGN.
• File mở chậm, lag: Thường do tệp lớn hoặc chứa nhiều chi tiết. Giải pháp là tách dự án thành các tệp nhỏ hơn, giảm chi tiết không cần thiết đồng thời nâng cấp cấu hình máy.

Qua bài viết, bạn đã hiểu rõ file DGN là gì và vai trò quan trọng của nó trong thiết kế kỹ thuật. Nắm vững ưu nhược điểm, ứng dụng và phần mềm hỗ trợ sẽ giúp bạn mở, chỉnh sửa hay chia sẻ file DGN nhanh chóng, dễ dàng.
