RJ45 là gì? Cấu tạo, công dụng và cách đấu dây chuẩn

Cáp RJ45 là thành phần không thể thiếu trong mọi hệ thống khi bạn muốn kết nối máy tính, laptop với modem mạng. Vậy đầu nối RJ45 là gì?

Bài viết này hãy cùng Sforum khám phá mọi điều bạn cần biết về đầu nối RJ45, từ cấu tạo, phân loại, ưu nhược điểm đến cách bấm đầu dây mạng RJ45. Theo dõi ngay bạn nhé!

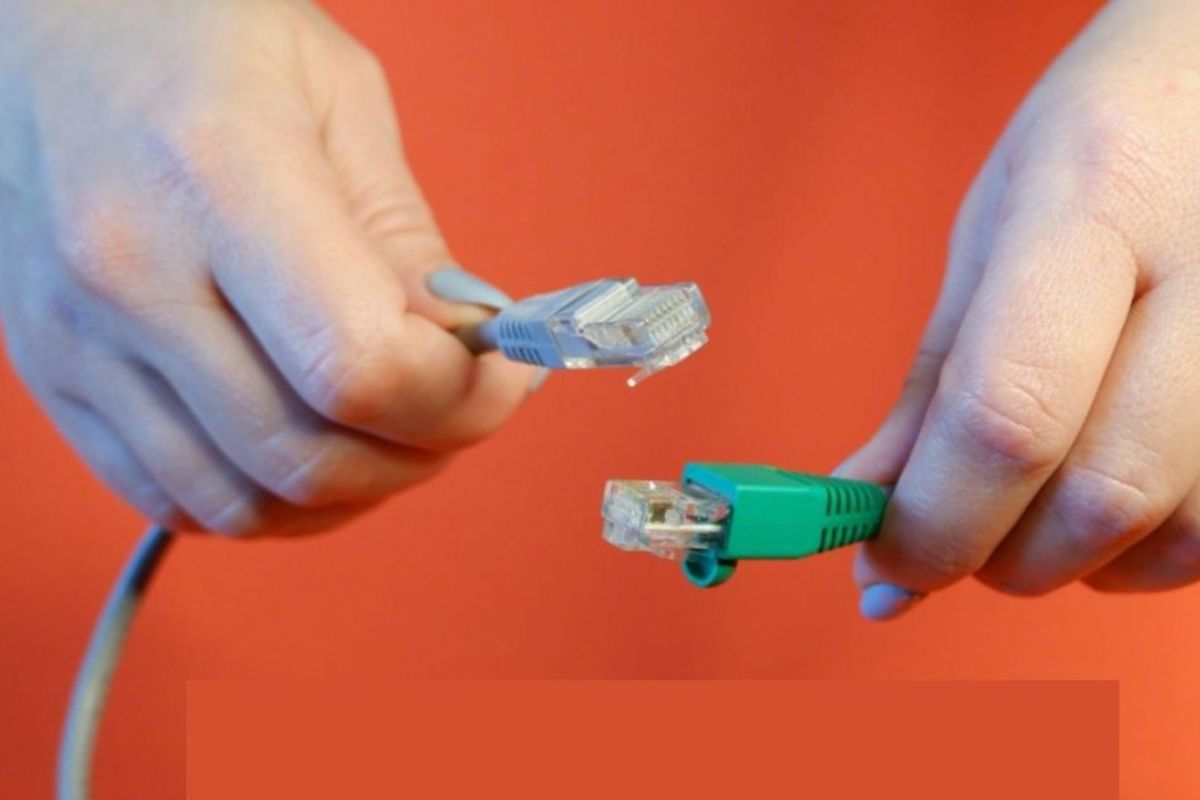

RJ45 là gì?

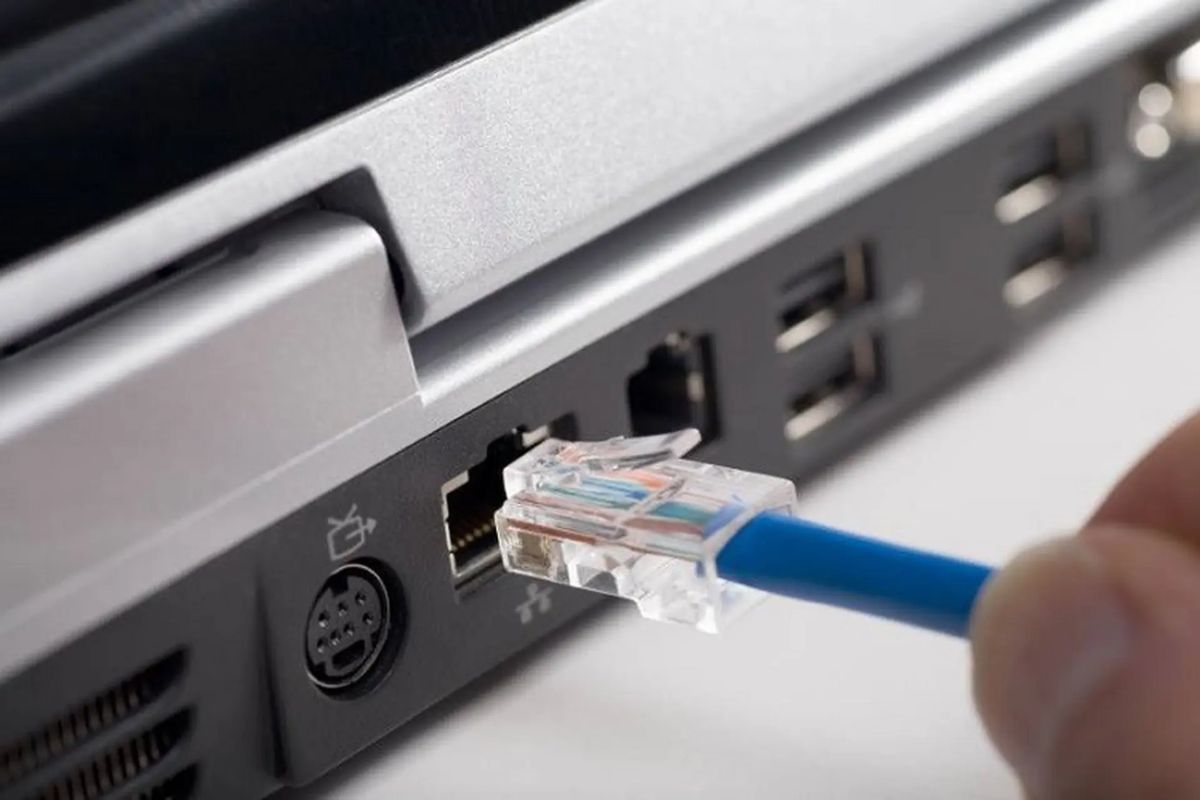

RJ45 (viết tắt của Registered Jack 45) là một loại đầu nối tiêu chuẩn được sử dụng cho cáp Ethernet. Nó đóng vai trò giúp các thiết bị như laptop, máy tính để bàn, tivi, TVbox… có thể kết nối với đường mạng và truy cập internet.

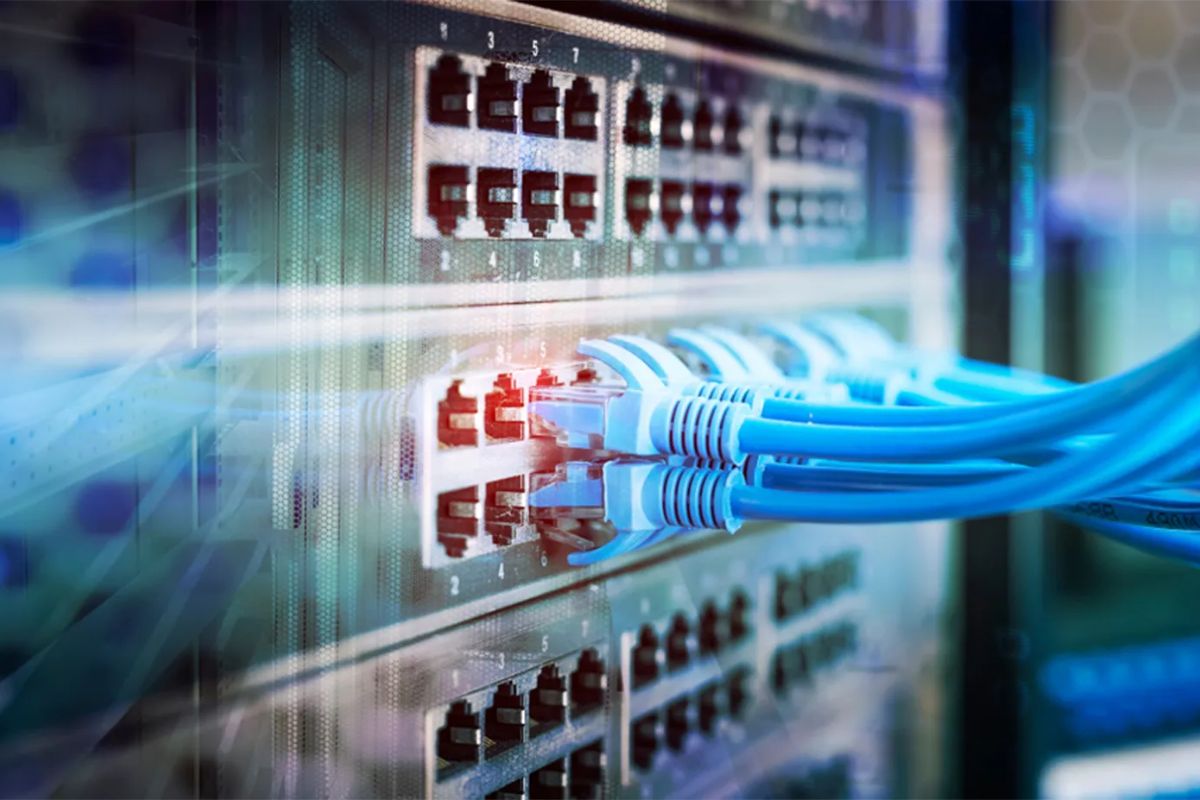

Đầu RJ45 thường có 8 chân tiếp xúc bên trong cáp mạng cho phép truyền dữ liệu với tốc độ cao, ổn định. Bạn có thể dễ dàng nhận thấy RJ45 trên các thiết bị mạng phổ biến như máy tính, router, switch, và modem...

Cấu tạo của RJ45

Dưới đây là cấu tạo chi tiết của cáp RJ45 và hạt mạng RJ45:

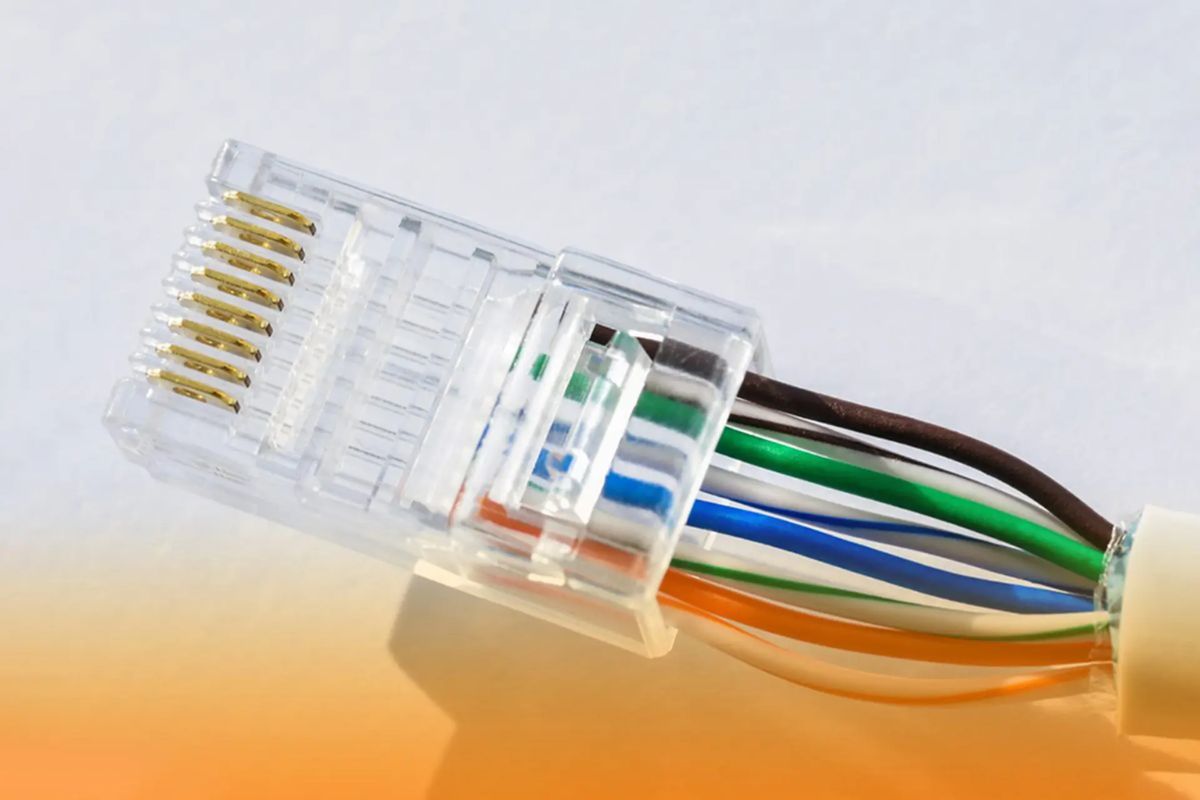

Cấu tạo của cáp RJ45

Cáp mạng kết nối với RJ45 là loại cáp xoắn đôi gồm 8 lõi dây, chia thành 4 cặp, mỗi cặp có màu khác nhau:

• Cặp 1: Dây cam - Dây cam trắng.
• Cặp 2: Dây xanh lá - Dây xanh lá trắng.
• Cặp 3: Dây xanh dương - Dây xanh dương trắng.
• Cặp 4: Dây nâu - Dây nâu trắng.

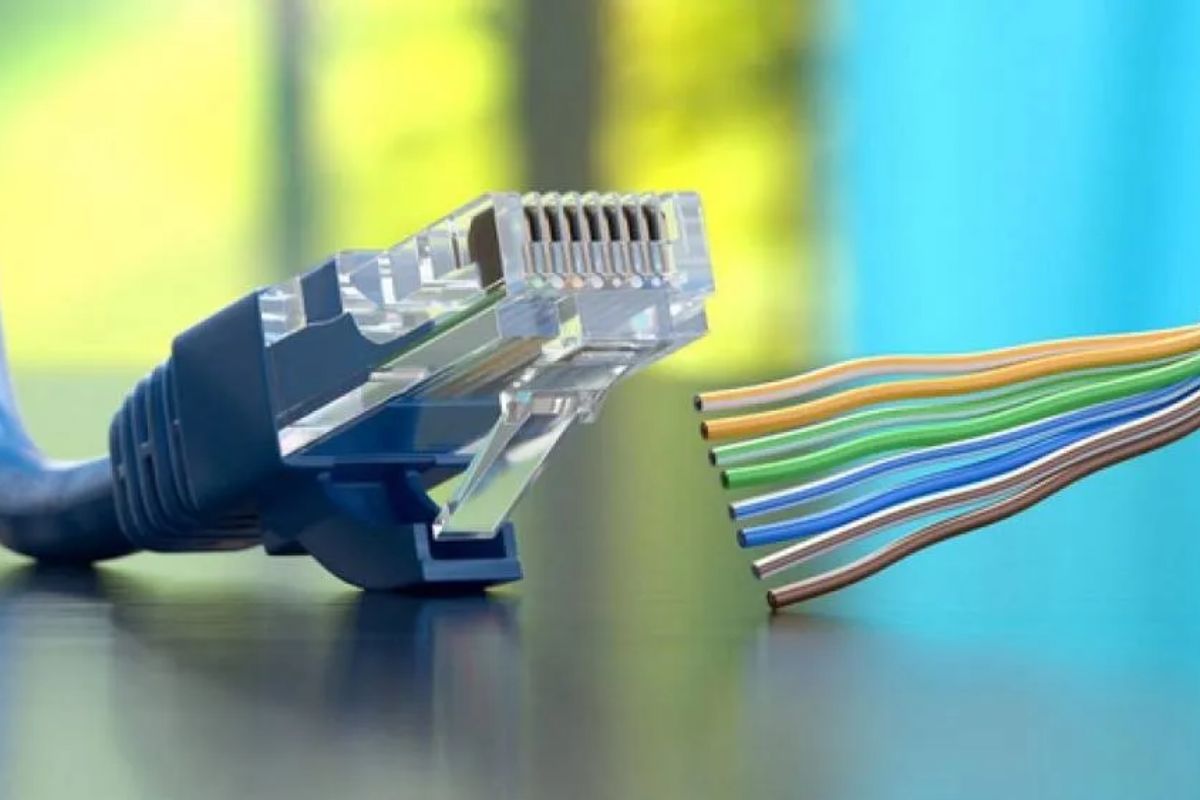

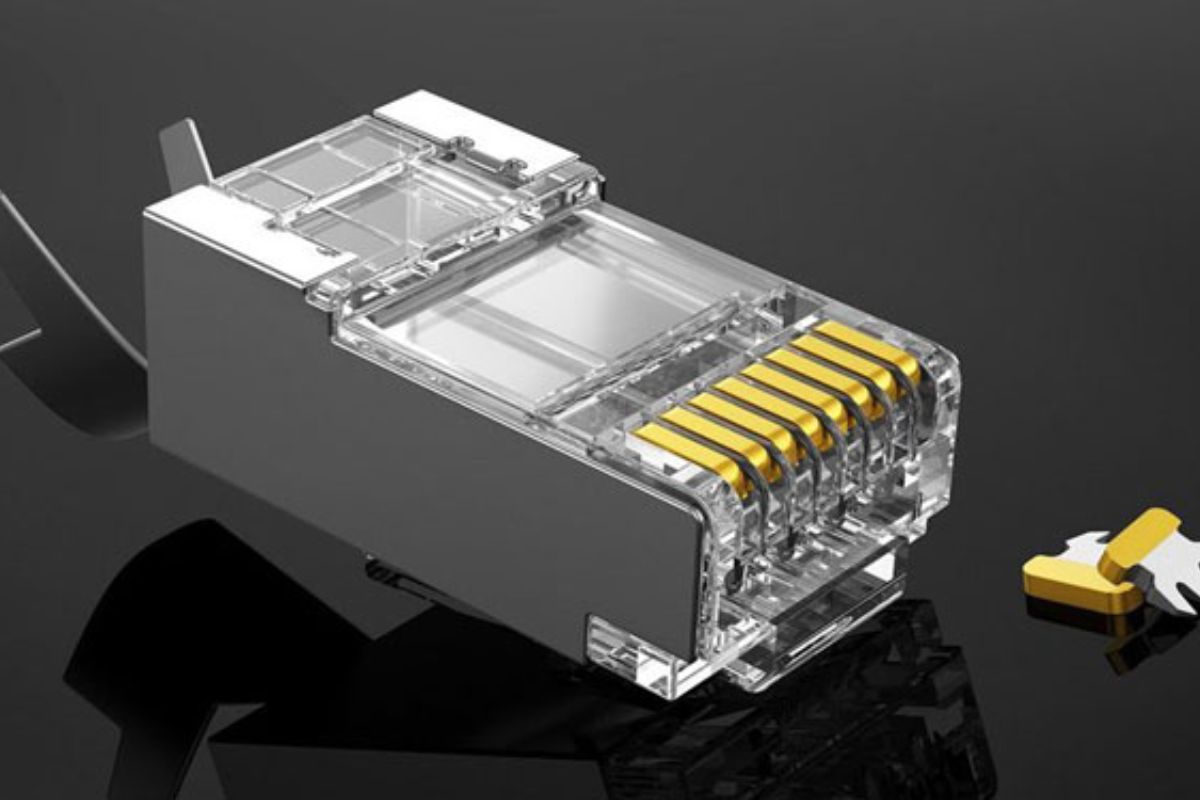

Cấu tạo của hạt mạng RJ45

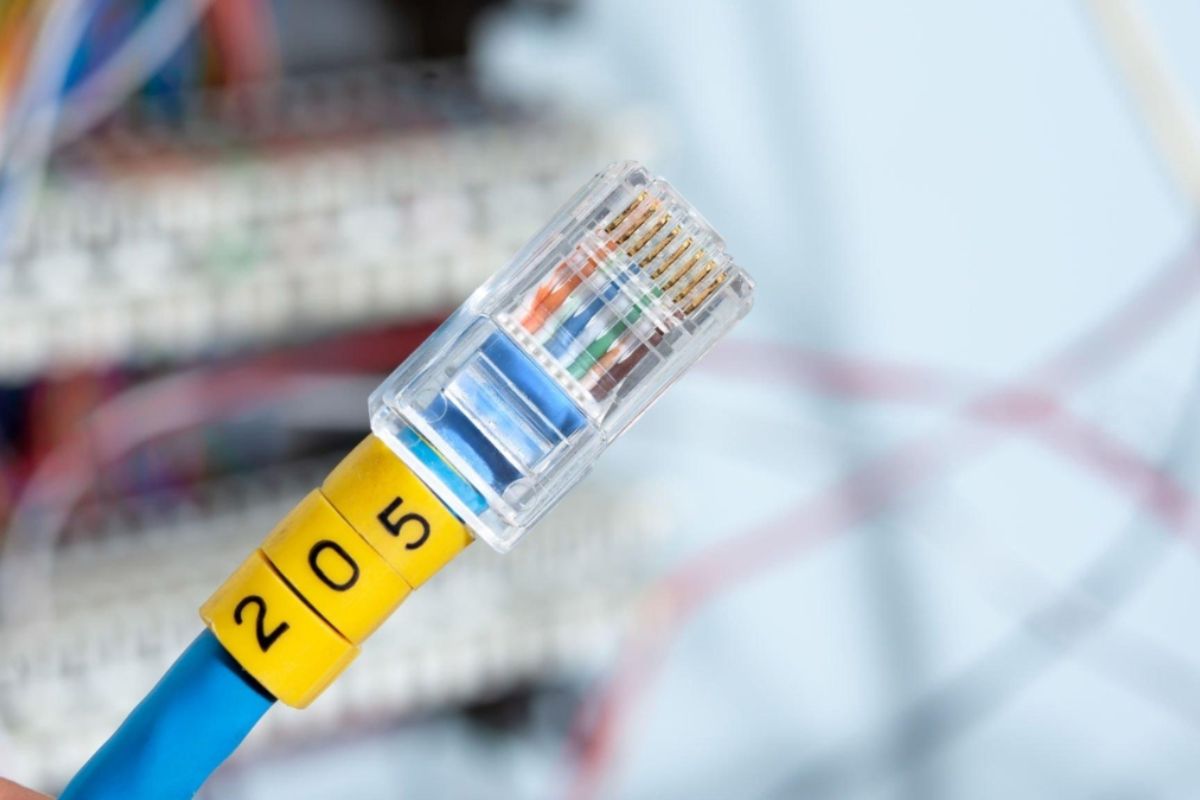

Hạt mạng RJ45 hay còn gọi là modular plug, là bộ phận dùng để kết nối tín hiệu giữa dây cáp mạng và thiết bị nhận. Đầu này được làm từ nhựa cứng hình chữ nhật, bên trong có 8 chân tiếp xúc với các lõi đồng nhỏ. Trong đó, 4 chân đảm nhận nhiệm vụ truyền và nhận dữ liệu, 4 chân còn lại phục vụ cho việc cấp nguồn hoặc các chức năng bổ sung.

Phân loại đầu RJ45

Phân loại đầu RJ45 dựa trên chuẩn cáp mạng có các loại như sau:

• RJ45 Cat5: Hỗ trợ tốc độ truyền tối đa 100Mbps - 1Gbps, băng thông 100MHz, phù hợp mạng LAN cơ bản. Tuy nhiện hiện ít được sử dụng do hạn chế về tốc độ.
• RJ45 Cat5e: Nâng cấp từ Cat5, giảm nhiễu, tốc độ lên tới 1Gbps, băng thông 100MHz. Hỗ trợ Gigabit Ethernet.
• RJ45 Cat6: Băng thông 250MHz, tốc độ truyền 1-10Gbps, thích hợp cho mạng tốc độ cao và phù hợp cho mạng doanh nghiệp và gia đình.

• RJ45 Cat6a: Băng thông 500MHz, giảm nhiễu và truyền ổn định ở khoảng cách xa hơn Cat6.
• RJ45 Cat7: Băng thông 600 MHz, chống nhiễu tốt, phù hợp cho môi trường nhiều nhiễu điện từ.
• RJ45 Cat8: Dùng cho mạng chuyên dụng tốc độ cực cao, băng thông đến 2000MHz.

Thứ tự sắp xếp dây cáp khi bấm dây mạng chuẩn A,B

Theo tiêu chuẩn T568A và T568B, thứ tự sắp xếp 8 sợi dây cáp trong đầu nối RJ45 khác nhau ở các vị trí. Dưới đây là bảng thứ tự sắp xếp dây cáp chi tiết:

Chuẩn bị trước khi bấm đầu dây mạng RJ45

Để đảm bảo việc bấm đầu dây mạng RJ45 được diễn ra suôn sẻ và cáp hoạt động ổn định, bạn cần chuẩn bị đầy đủ các dụng cụ sau đây:

• Kìm bấm cáp: Đây là công cụ quan trọng nhất dùng để cắt cáp, tuốt vỏ và siết chặt hạt mạng.
• Hạt mạng RJ45: Cần chuẩn bị đủ số lượng hạt mạng cần dùng và đảm bảo hạt mạng phù hợp với loại cáp của bạn. Ví dụ hạt mạng chống nhiễu cho cáp STP, hạt mạng thường cho cáp UTP.
• Đầu RJ45: Chọn đầu cáp RJ45 chất lượng.
• Bộ test cáp mạng (nếu có): Dùng để kiểm tra xem cáp đã được bấm đúng chuẩn hay chưa, giúp phát hiện lỗi kết nối.

Hướng dẫn cách bấm đầu dây mạng RJ45

Hướng dẫn dưới đây sẽ giúp bạn thực hiện các bước bấm đầu mạng RJ45 một cách chi tiết và chuẩn xác theo cả hai tiêu chuẩn phổ biến là T568B và T568A.

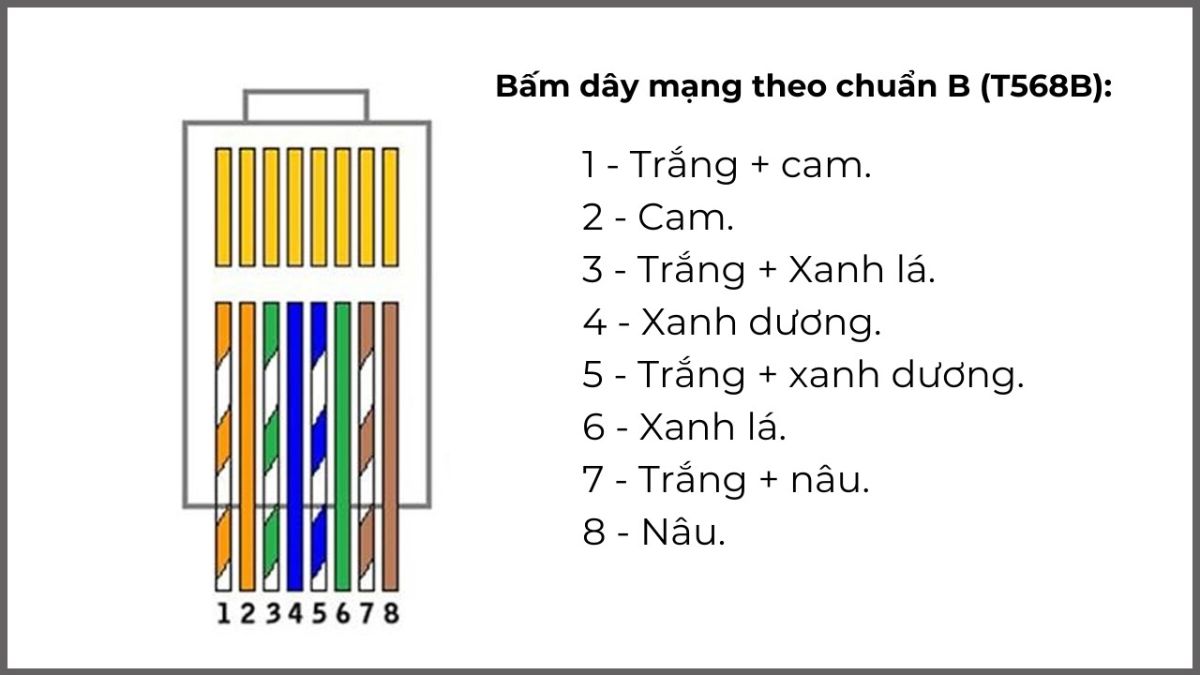

Bấm dây mạng theo chuẩn B (T568B)

Các bước thực hiện như sau:

1. Chuẩn bị dây cáp mạng:

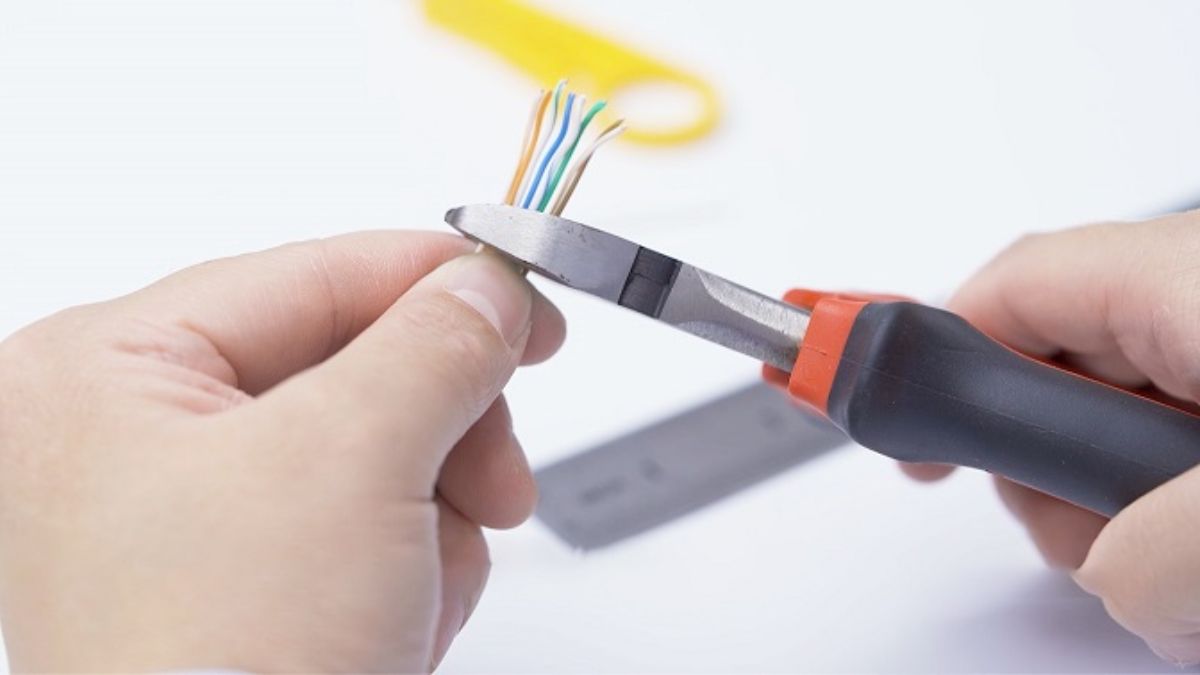

Đầu tiên, hãy dùng kìm bấm mạng để cắt một đoạn dây cáp thẳng, sau đó tuốt bỏ khoảng 1.5 cm lớp vỏ nhựa bên ngoài để lộ 8 sợi dây nhỏ.

2. Sắp xếp dây:

Cẩn thận tách 4 cặp dây xoắn ra và duỗi thẳng. Tiếp đó, sắp xếp chúng theo đúng thứ tự của chuẩn T568B từ trái sang phải vào đúng vị trí sau:

• 1 - Trắng + cam.
• 2 - Cam.
• 3 - Trắng + Xanh lá.
• 4 - Xanh dương.
• 5 - Trắng + xanh dương.
• 6 - Xanh lá.
• 7 - Trắng + nâu.
• 8 - Nâu.

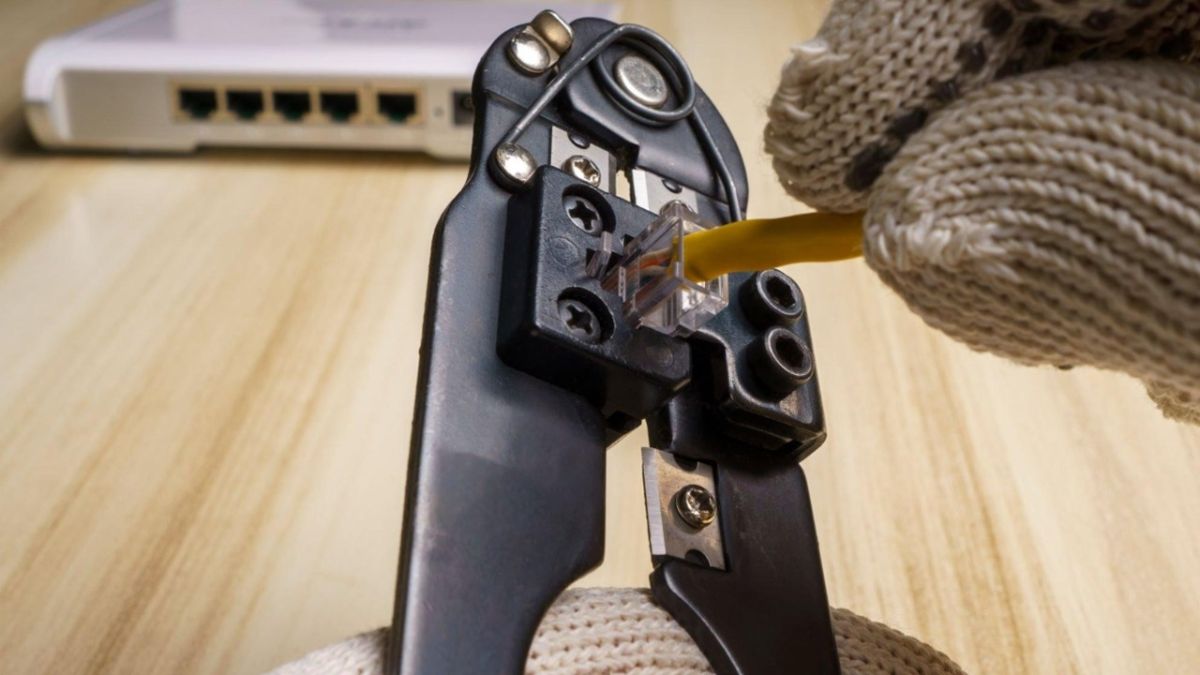

3. Cố định đầu dây:

Đặt úp đầu cắm cáp xuống, đưa các sợi dây vào sao cho lõi đồng tiếp xúc trực tiếp với chân kim loại bên trong, đảm bảo từng dây nằm đúng vị trí trong khe tương ứng. Cuối cùng, dùng kìm bấm mạng để cố định dây thật chắc chắn với đầu cắm.

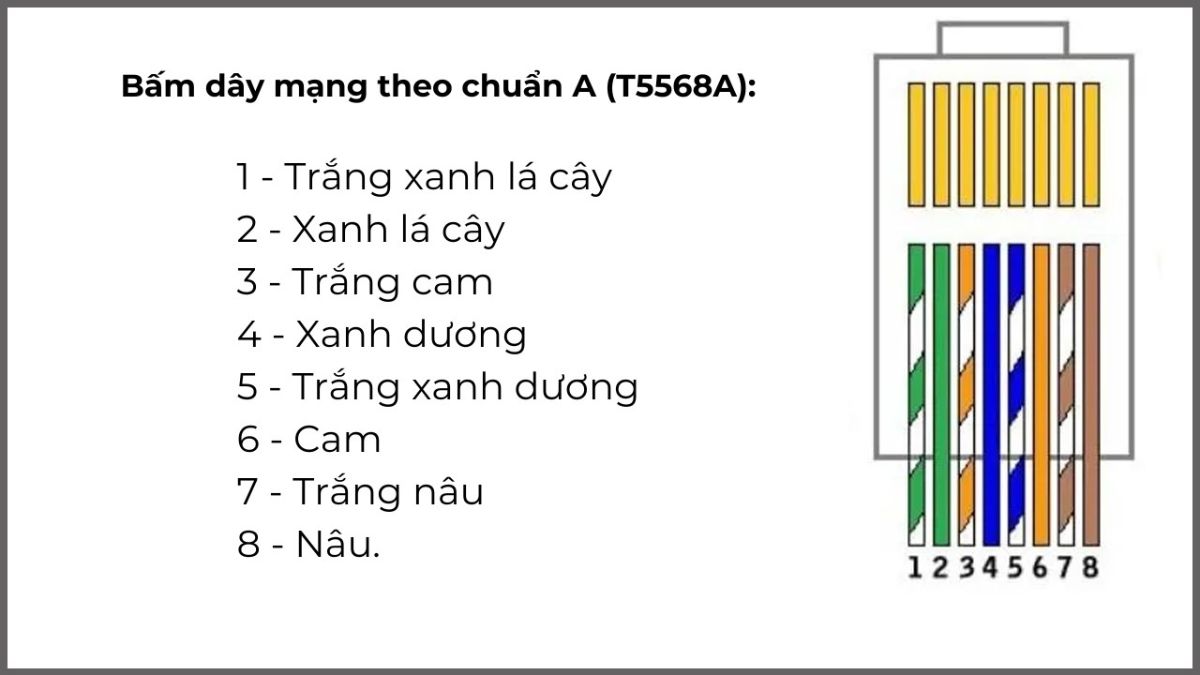

Bấm dây mạng theo chuẩn A (T5568A)

Chuẩn T568A ít phổ biến hơn nhưng vẫn được sử dụng. Các bước thực hiện bấm dây tương tự như chuẩn T568B, chỉ khác ở thứ tự sắp xếp dây. Thứ tự dây theo chuẩn A đó là:

• 1 - Trắng xanh lá
• 2 - Xanh lá
• 3 - Trắng cam
• 4 - Xanh dương
• 5 - Trắng xanh dương
• 6 - Cam
• 7 - Trắng nâu
• 8 - Nâu

Ưu nhược điểm của đầu nối RJ45

Đầu nối RJ45 sở hữu một số ưu điểm nổi bật riêng, đó là:

• Tốc độ truyền dữ liệu cao: Hỗ trợ tốc độ truyền dữ liệu từ 10Mbps đến 10Gbps, thậm chí cao hơn. Giúp đảm bảo đường truyền ổn định và ít bị gián đoạn.
• Phổ biến: RJ45 là chuẩn kết nối mạng có dây được sử dụng rộng rãi nhất trên thế giới. Dễ tìm mua và thay thế.
• Dễ sử dụng: RJ45 có cấu trúc đơn giản và dễ sử dụng, không cần các công cụ đặc biệt để kết nối hoặc tháo rời.
• Tính tương thích cao: Hầu như mọi thiết bị mạng như máy tính, router, switch, TV thông minh... đều có cổng RJ45, giúp việc kết nối trở nên đơn giản và dễ dàng.
• Chi phí hợp lý: Giá thành rẻ so với hiệu suất mang lại.

Tuy nhiên cũng giống như nhiều công nghệ khác, RJ45 cũng tồn tại những hạn chế nhất định bên cạnh các ưu điểm của nó:

• Dễ hỏng nếu sử dụng sai cách: Bị gãy chốt khóa hoặc cong chân tiếp xúc khi tháo lắp mạnh tay.
• Giảm hiệu suất ở khoảng cách xa: Khi sử dụng ở khoảng cách xa, hiệu suất truyền tải dữ liệu của RJ45 có thể giảm đi.
• Khả năng chống nước và bụi hạn chế: Đầu nối RJ45 thông thường không được thiết kế để chống nước và bụi bẩn. Khi sử dụng trong môi trường khắc nghiệt, chúng có thể bị hỏng hoặc giảm chất lượng kết nối.

Ứng dụng của RJ45 trong đời sống

RJ45 được ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống. Trong mạng LAN và Internet, RJ45 đóng vai trò kết nối máy tính, laptop, máy chủ với modem, router hoặc switch, đảm bảo đường truyền ổn định. Trong hệ thống camera an ninh IP, đầu nối này giúp truyền dữ liệu hình ảnh từ camera đến đầu ghi hoặc máy tính.

Ngoài ra, RJ45 còn được sử dụng để kết nối các thiết bị điều khiển, cảm biến với mạng trung tâm. Kết nối server, thiết bị lưu trữ với hệ thống mạng tốc độ cao và một số thiết bị âm thanh, micro hội nghị...

Cách bảo quản và lưu ý khi sử dụng RJ45

Để đảm bảo đầu mạng RJ45 hoạt động ổn định và bền lâu, bạn cần bảo quản và sử dụng đúng cách. Sau đây là một vài lưu ý quan trọng:

• Tránh bẻ cong hoặc gập mạnh đầu cắm RJ45 vì điều này có thể làm đứt các sợi dây đồng bên trong hoặc làm hỏng các chân tiếp xúc. Hãy luôn giữ cáp thẳng hoặc uốn cong nhẹ nhàng.
• Không để đầu RJ45 tiếp xúc trực tiếp với nước, bụi bẩn hoặc môi trường ẩm ướt.
• Khi tháo ra khỏi thiết bị, ấn nhẹ chốt khóa rồi mới rút để tránh gãy hoặc lỏng kết nối.
• Tùy vào nhu cầu sử dụng mà bạn nên chọn loại cáp RJ45 phù hợp và chất lượng, có chân tiếp xúc mạ vàng để chống oxy hóa và đảm bảo truyền tín hiệu tốt.

• Kiểm tra định kỳ tình trạng đầu cắm để kịp thời thay thế khi bị hỏng hoặc suy giảm hiệu suất.
• Trong các hệ thống mạng lớn hoặc văn phòng, việc sắp xếp cáp gọn gàng bằng máng cáp hoặc dây buộc sẽ giúp giảm tình trạng rối, gãy và dễ dàng hơn trong việc bảo trì.

So sánh RJ45 với RJ11, GG45, M12

Khi lựa chọn đầu nối cho hệ thống mạng, việc phân biệt rõ giữa các loại đầu nối như RJ45, RJ11, GG45 và M12 là rất quan trọng. Mỗi loại đều có thiết kế, mục đích sử dụng và môi trường hoạt động khác nhau.

Dưới đây là bảng so sánh chi tiết mà Sforum tổng hợp giúp bạn để có cái nhìn tổng quan hơn:

Như vậy bài viết trên đây là các thuật ngữ công nghệ về cáp RJ45, cấu tạo, phân loại, ưu nhược điểm cũng như hướng dẫn cách bấm đầu dây mạng RJ45. Hy vọng bài viết sẽ giúp bạn có cái nhìn tổng quan và chi tiết nhất về đầu nối mạng RJ45 này!
